多旋翼八轴航拍作业飞行器结构设计

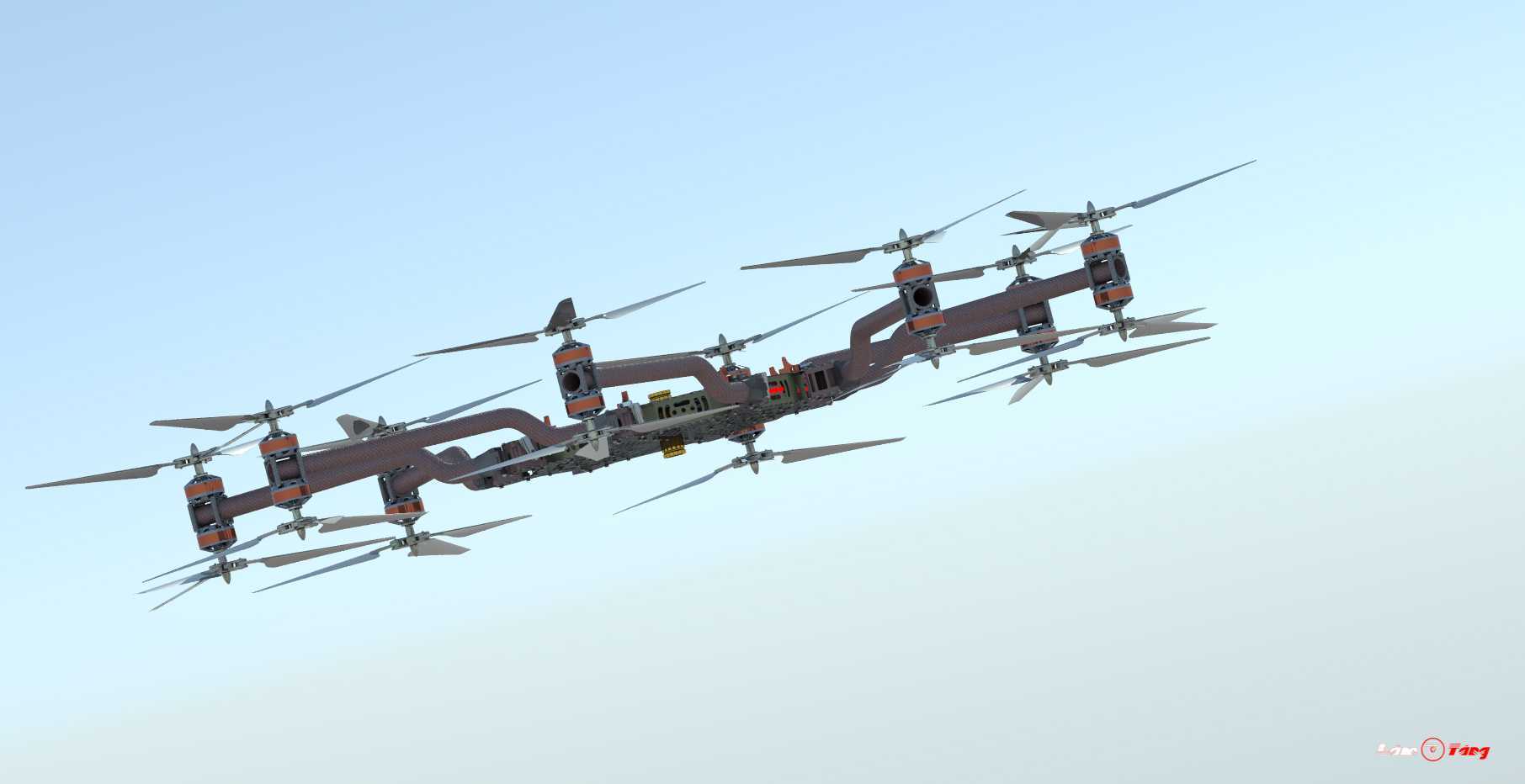

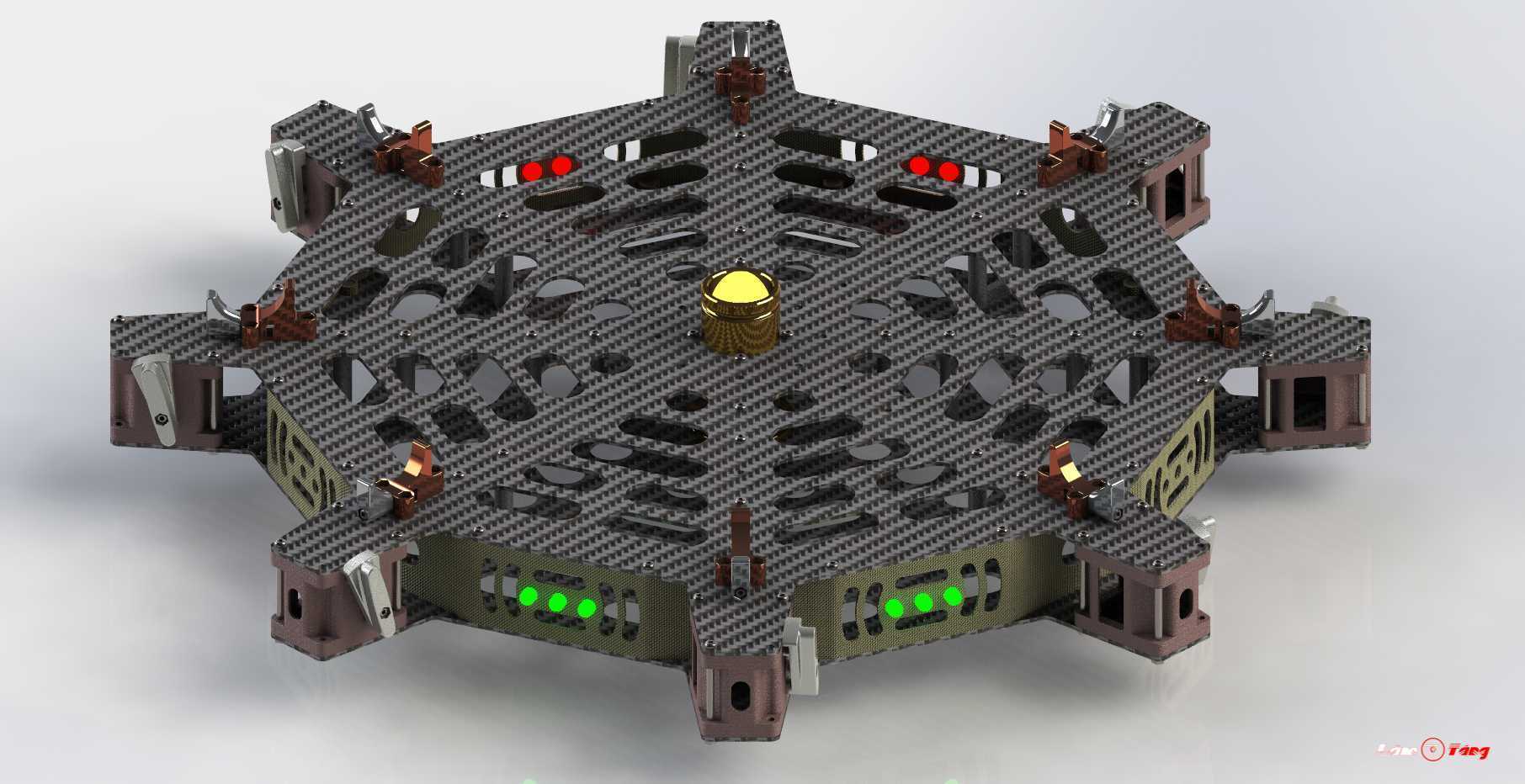

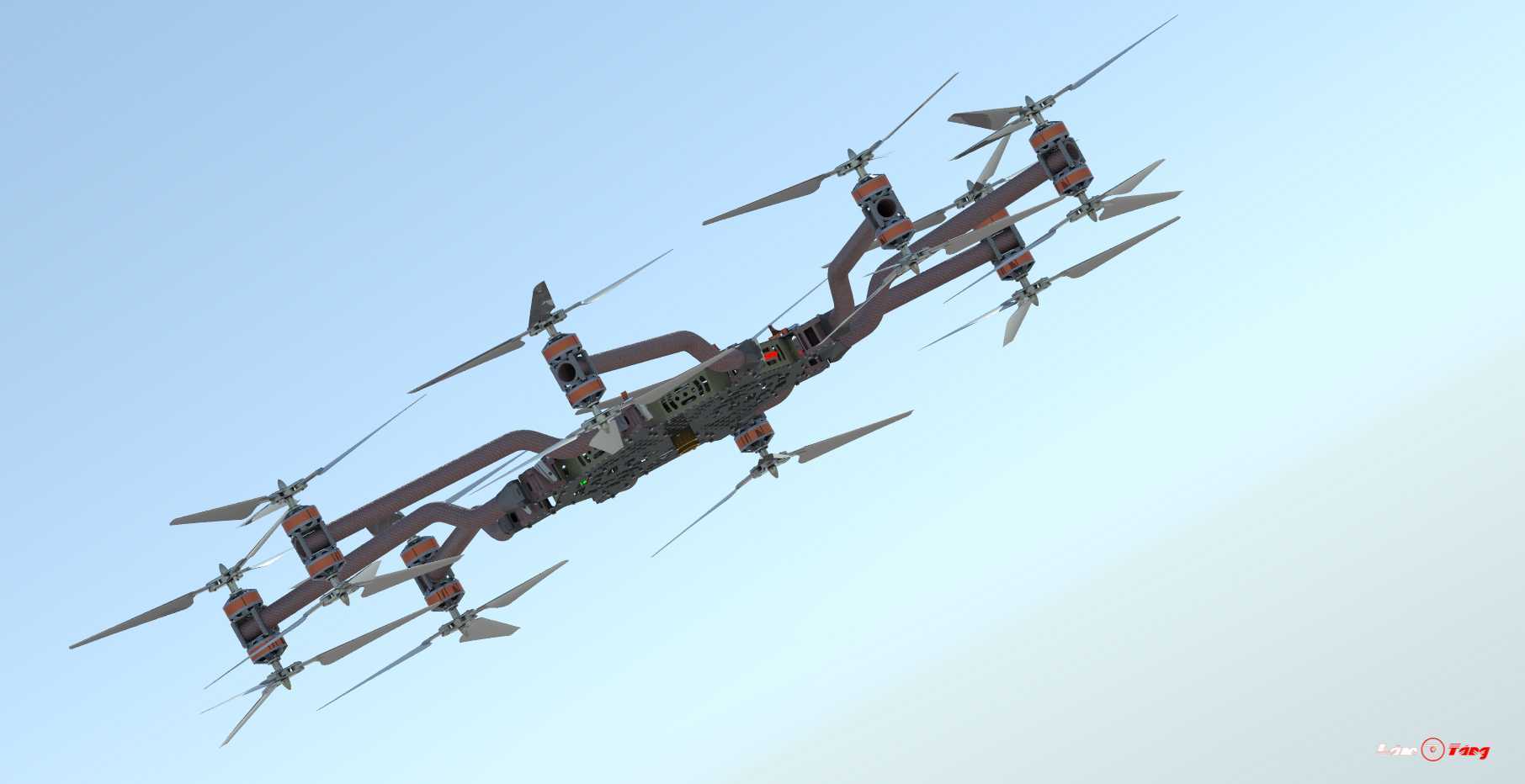

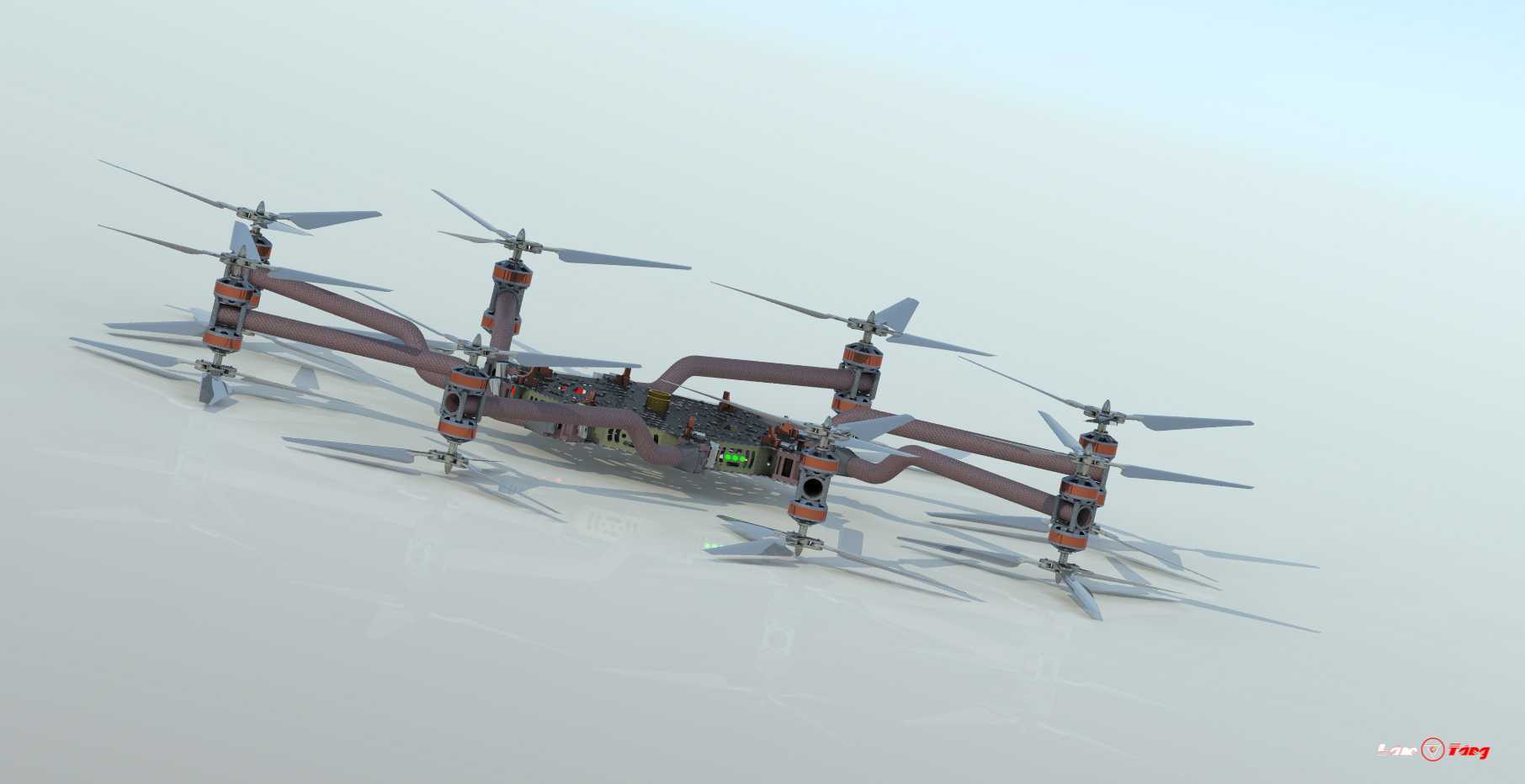

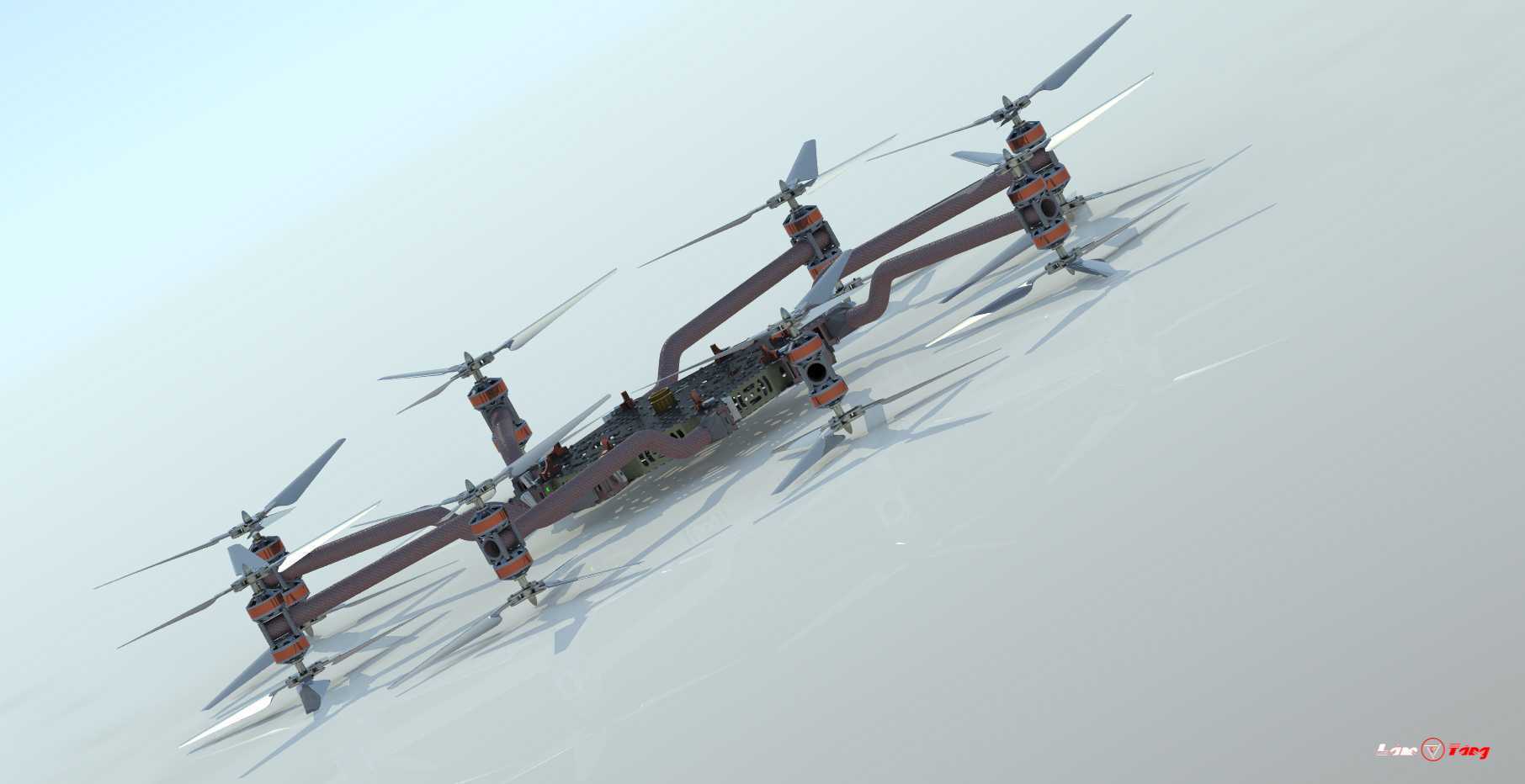

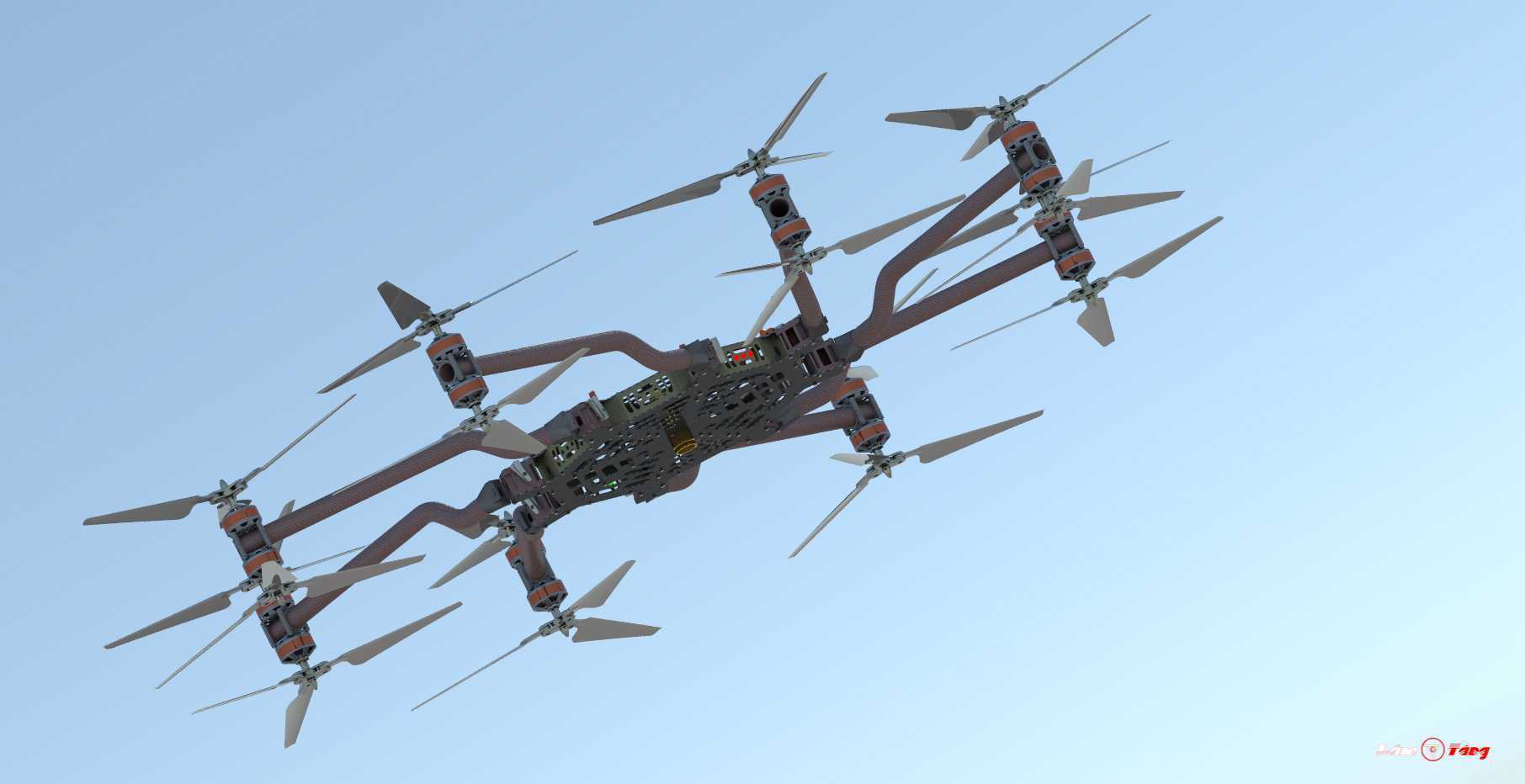

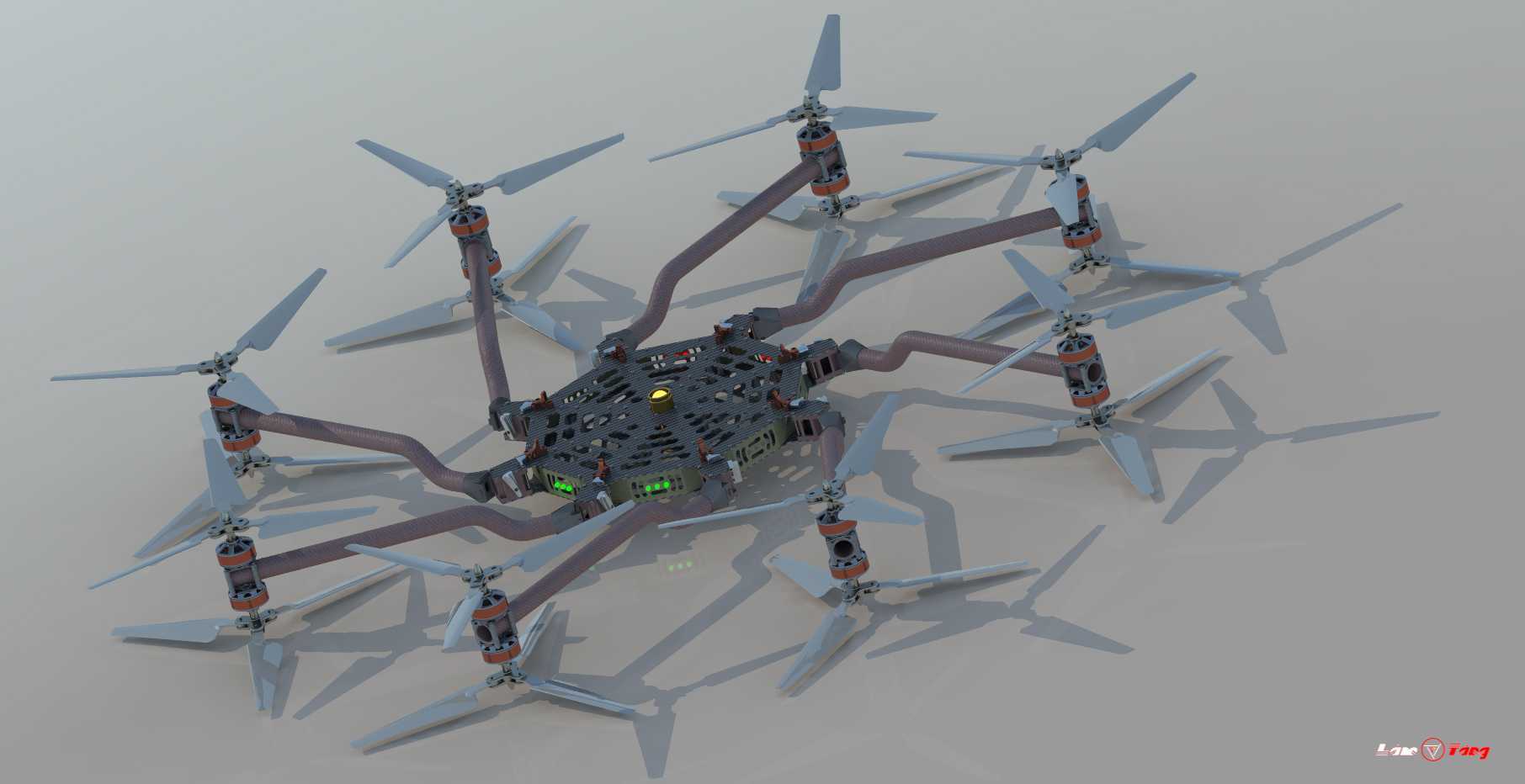

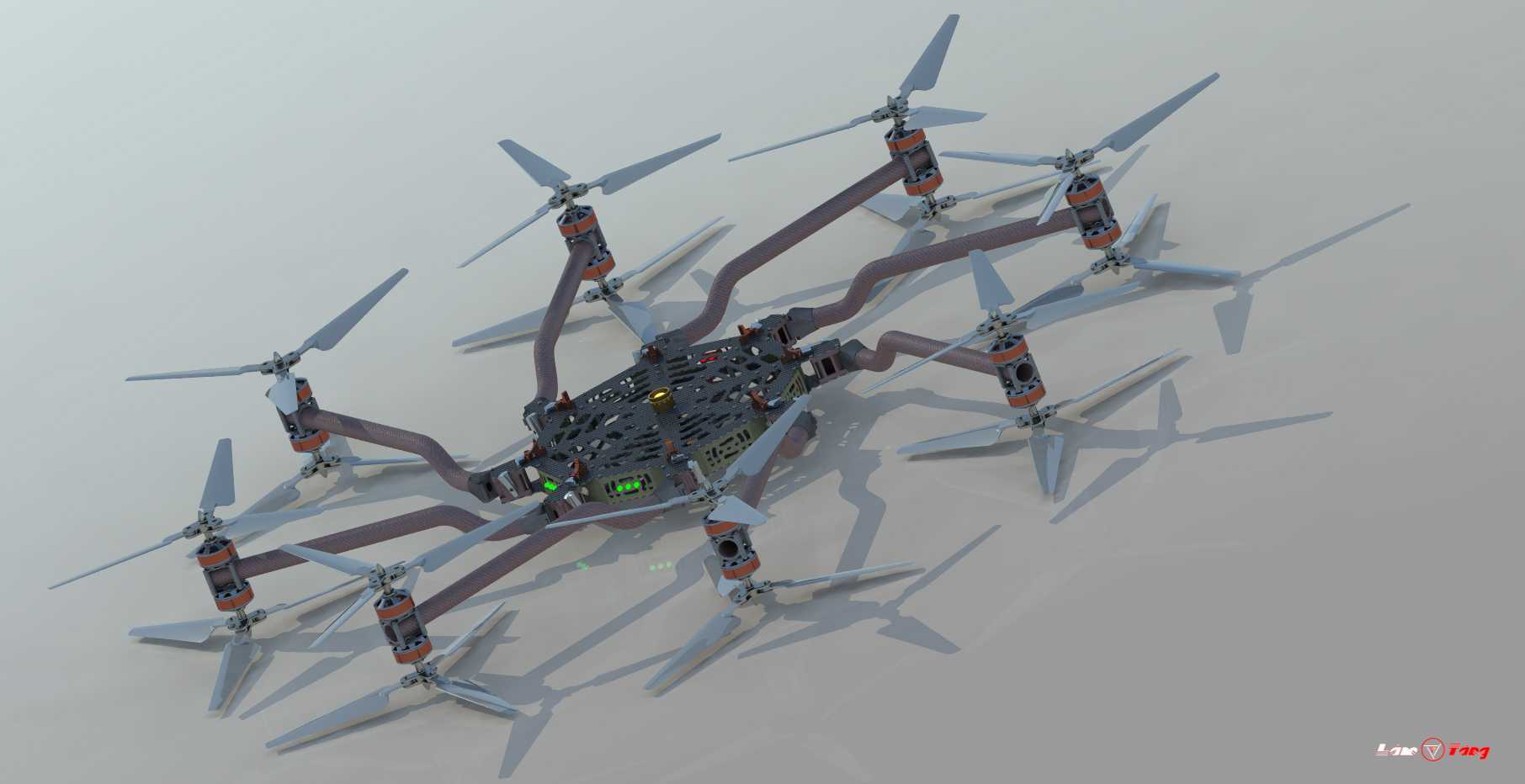

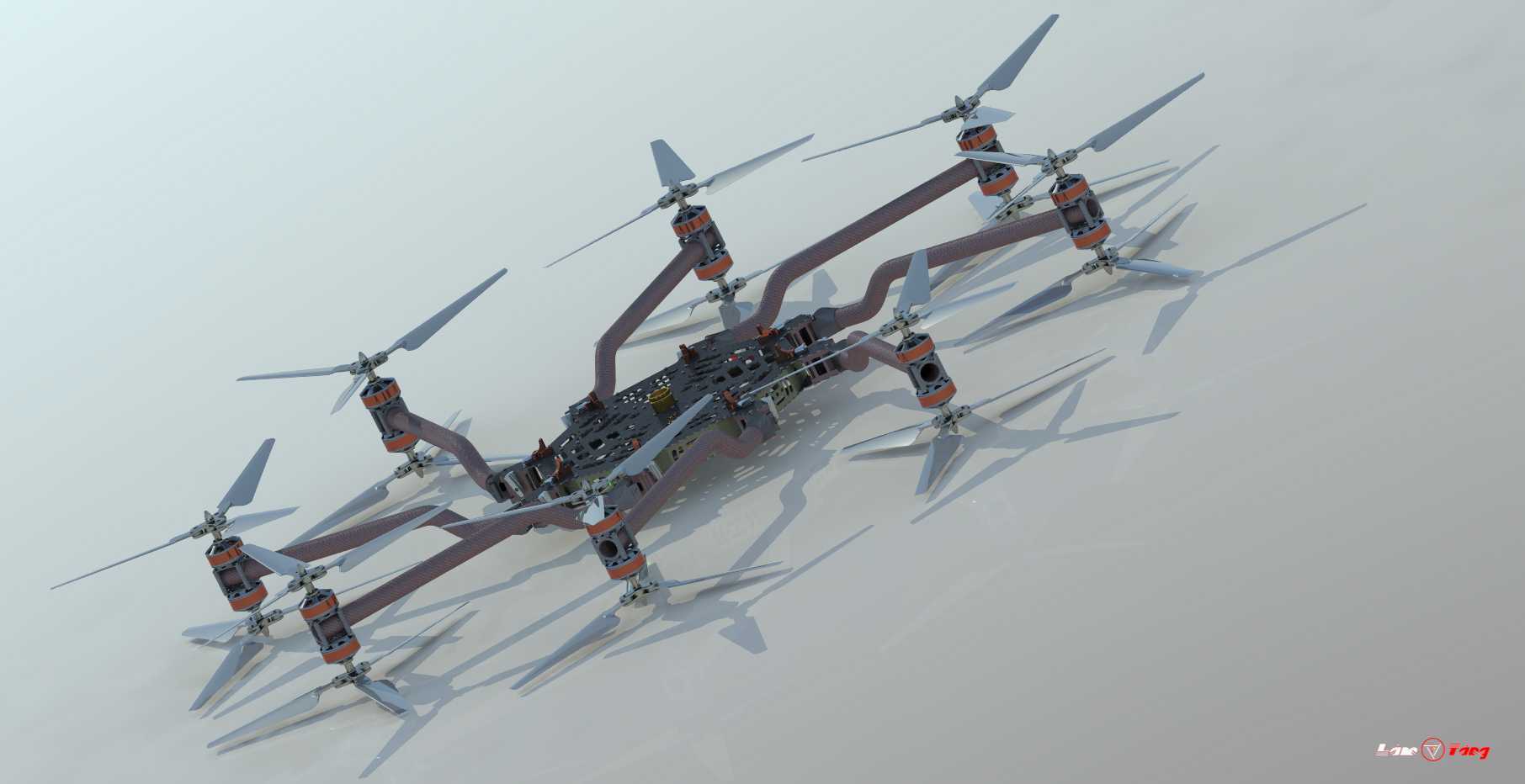

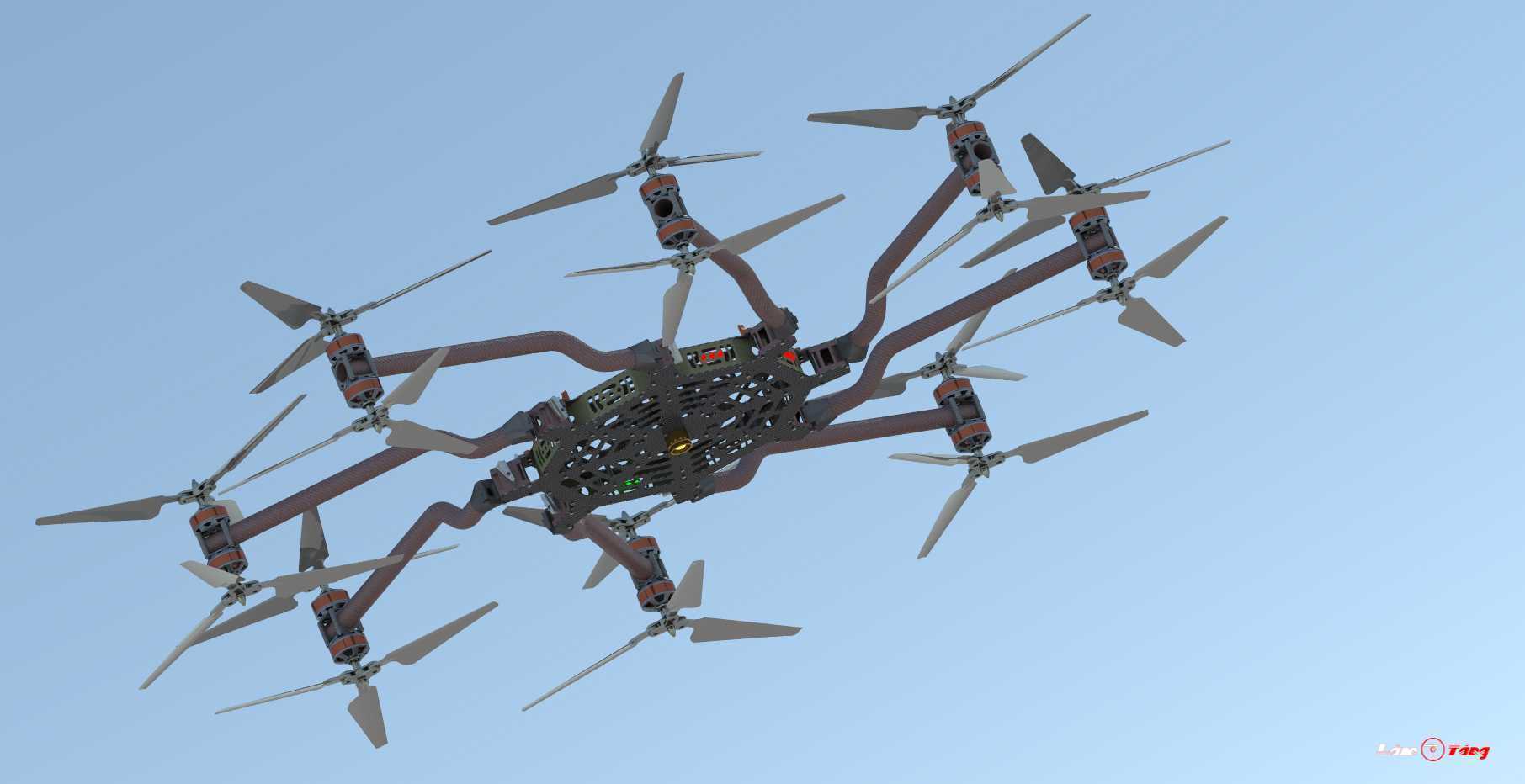

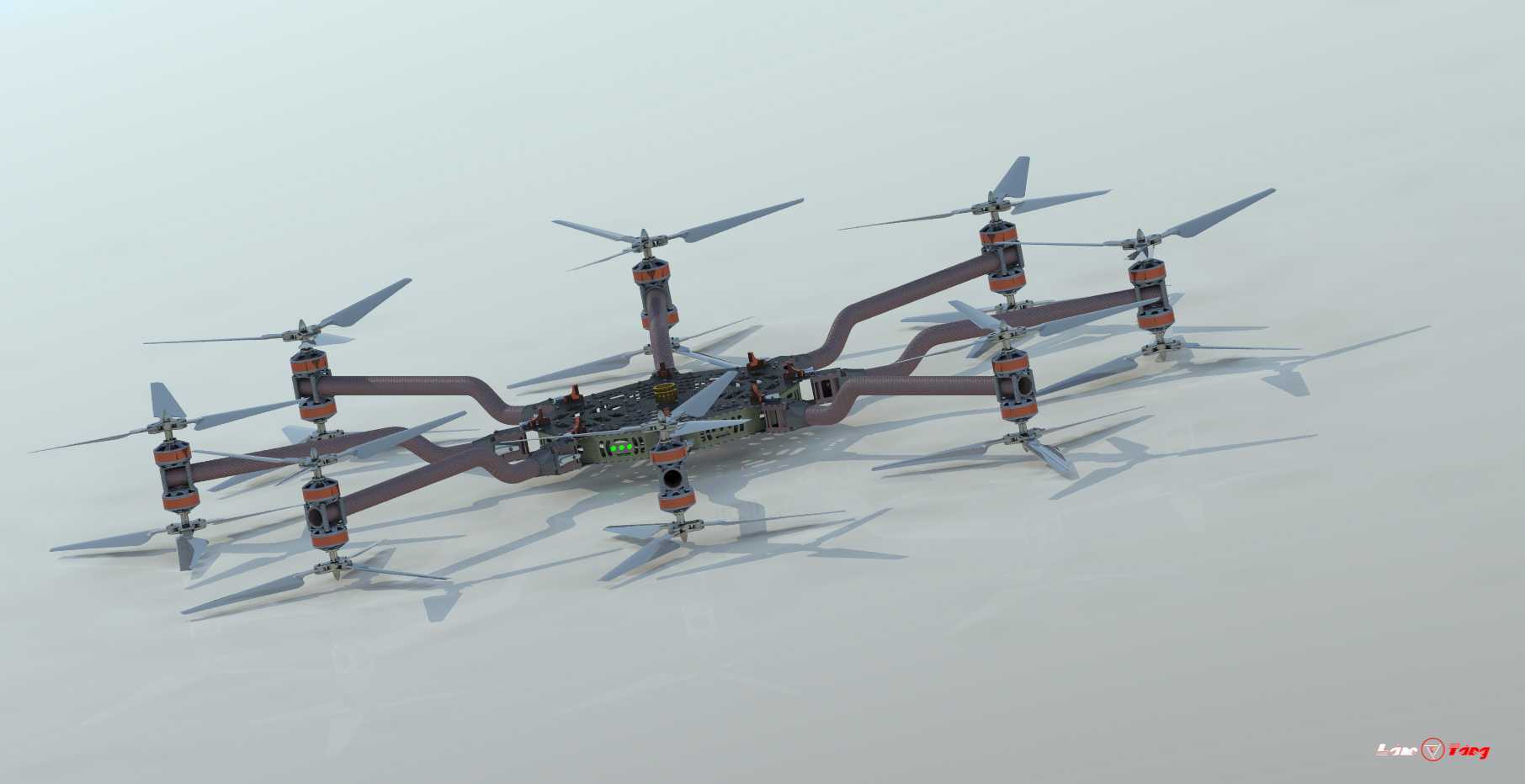

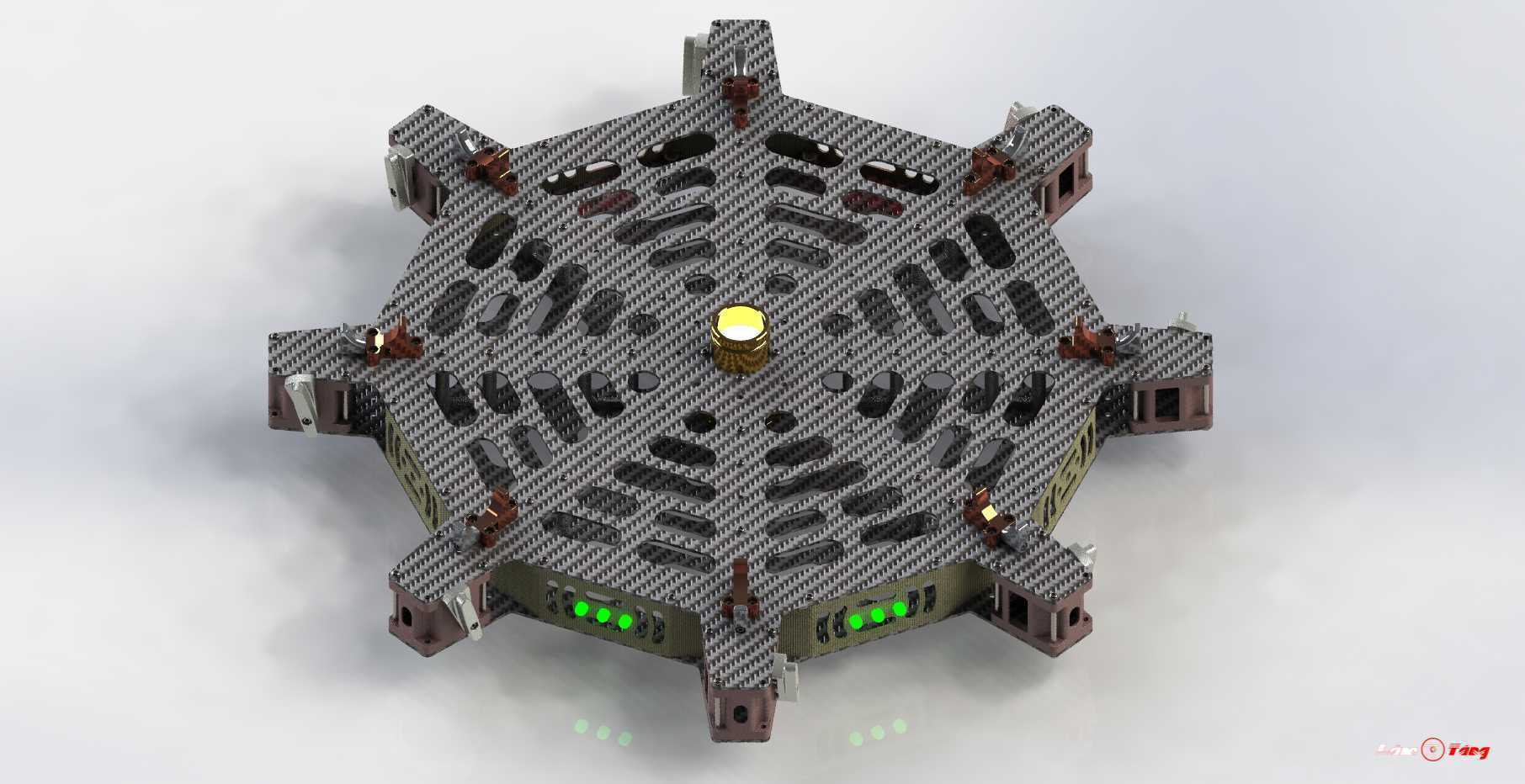

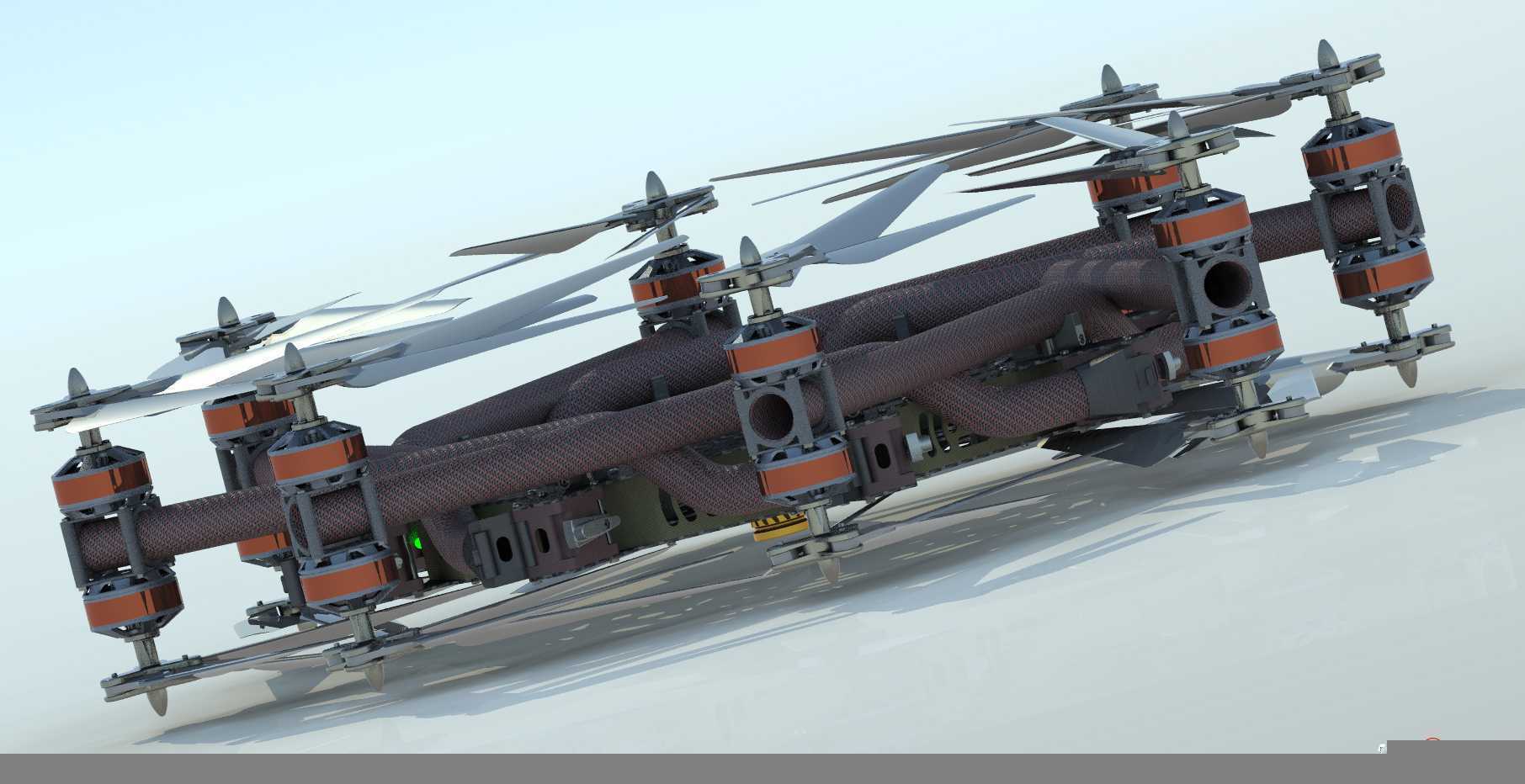

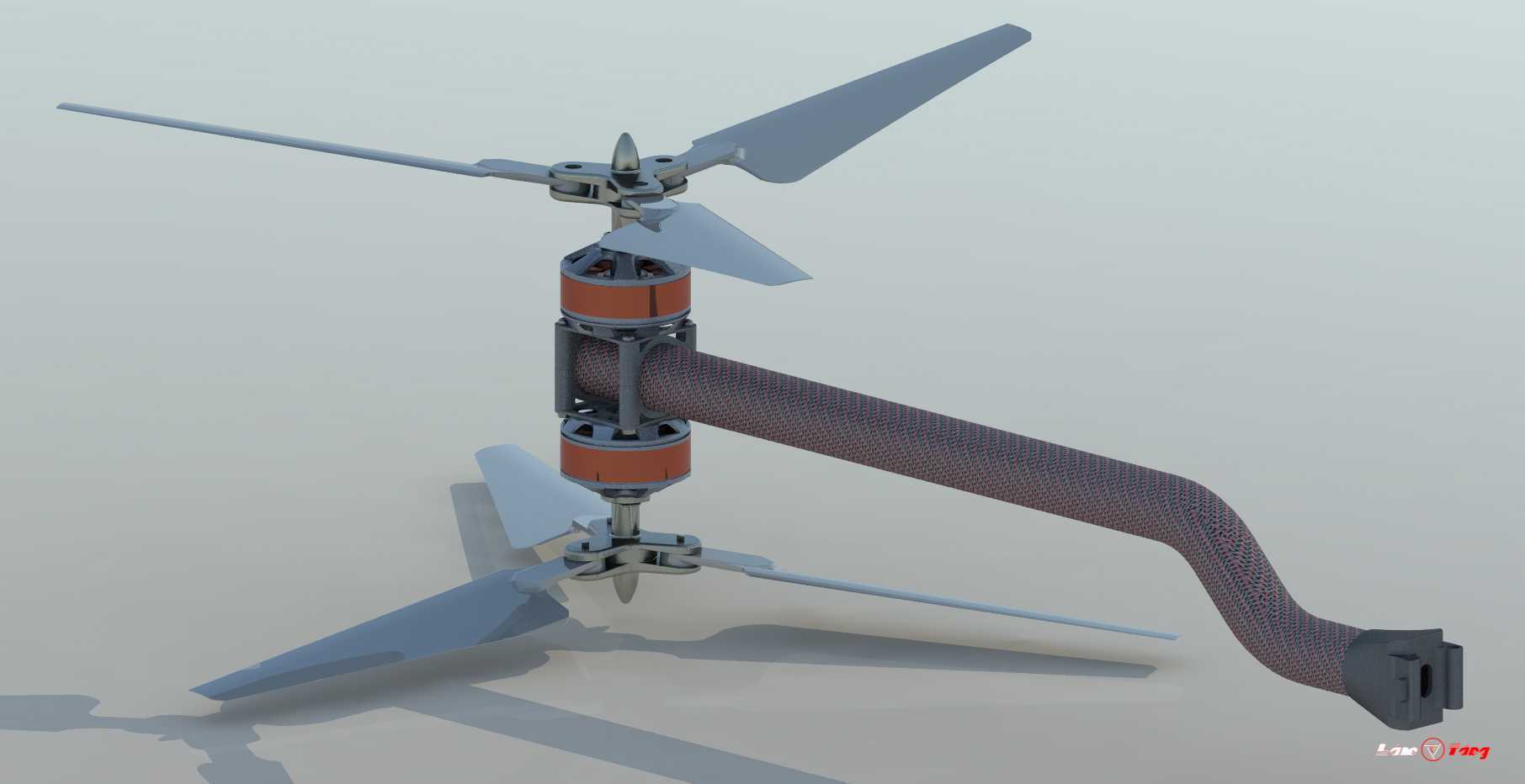

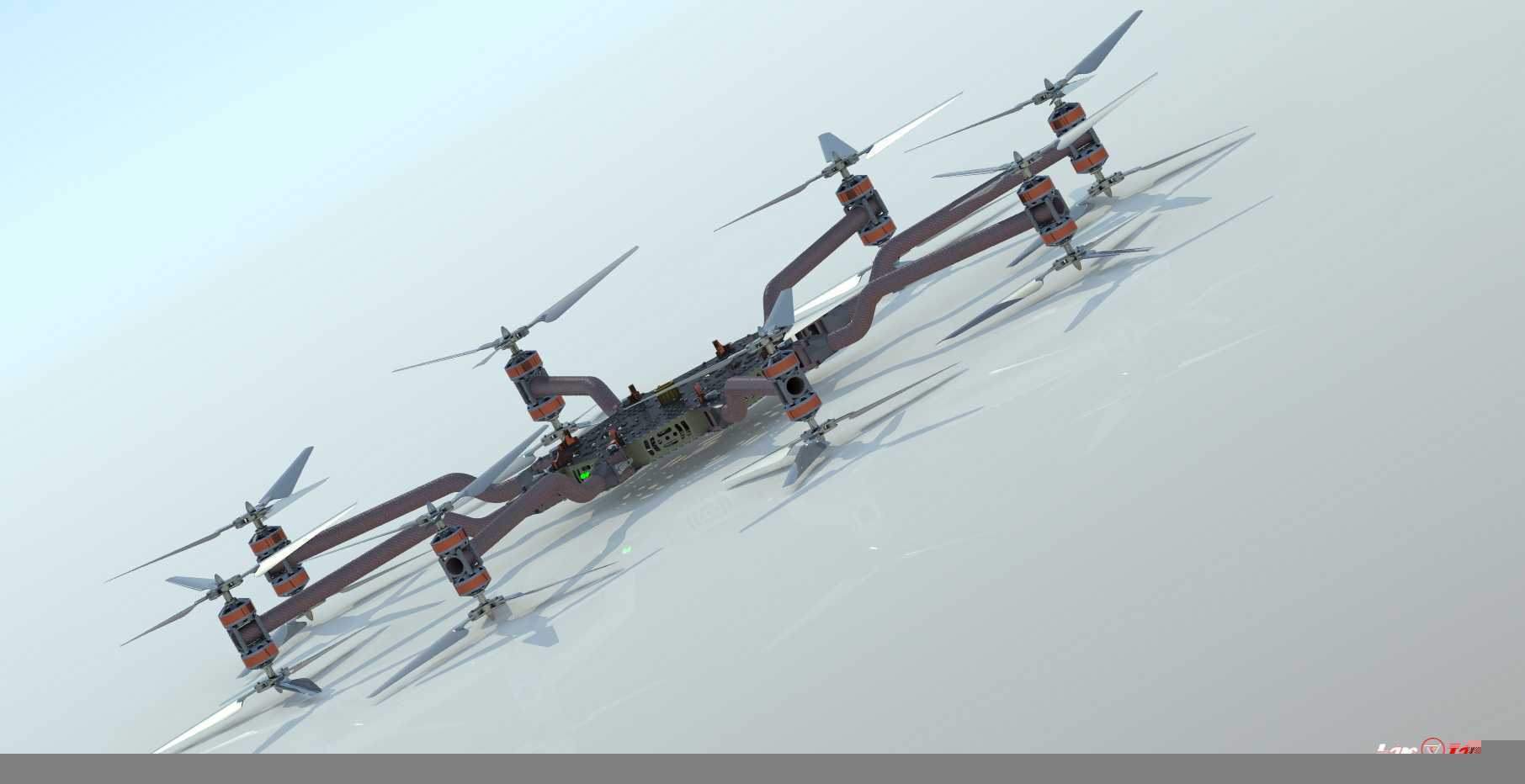

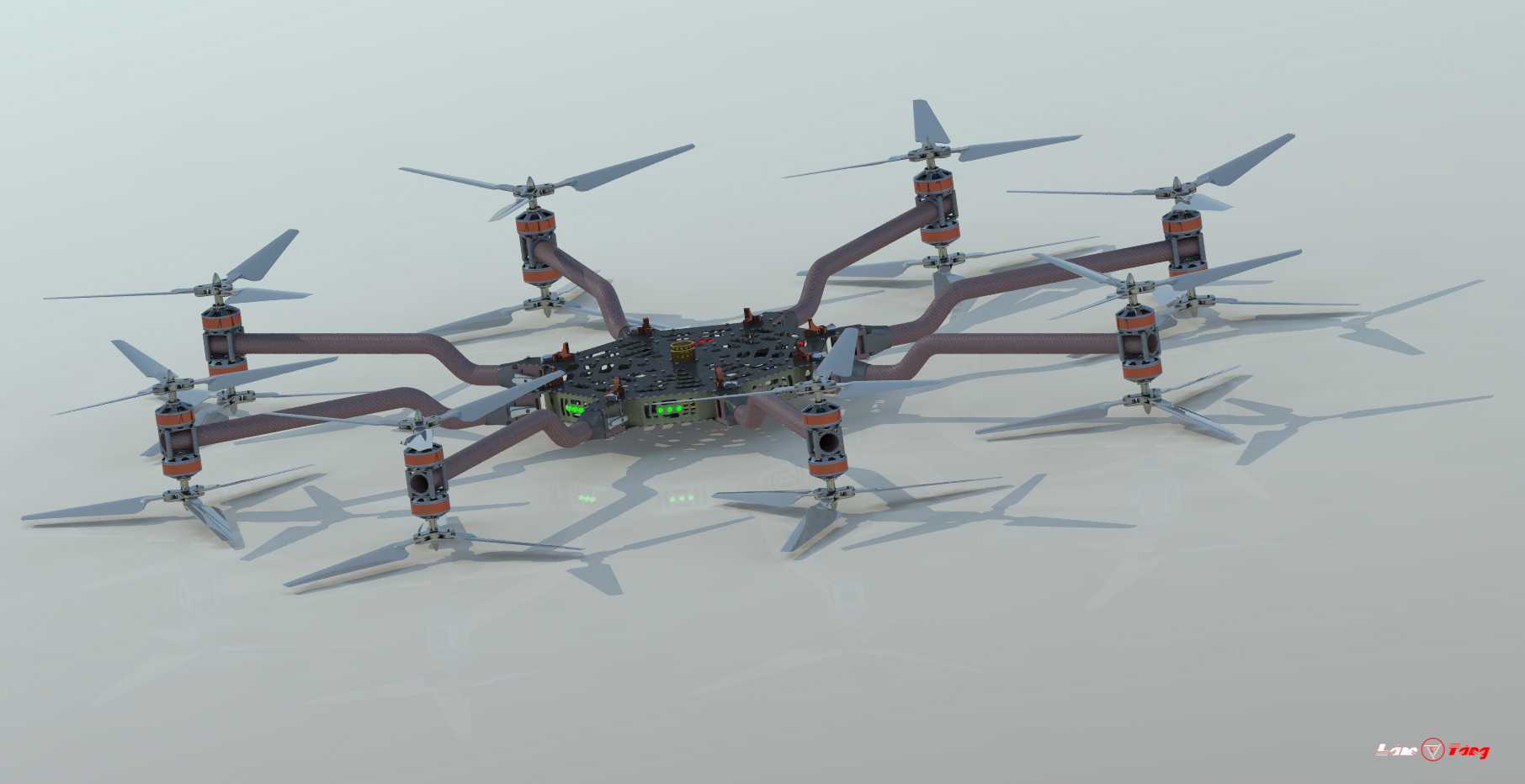

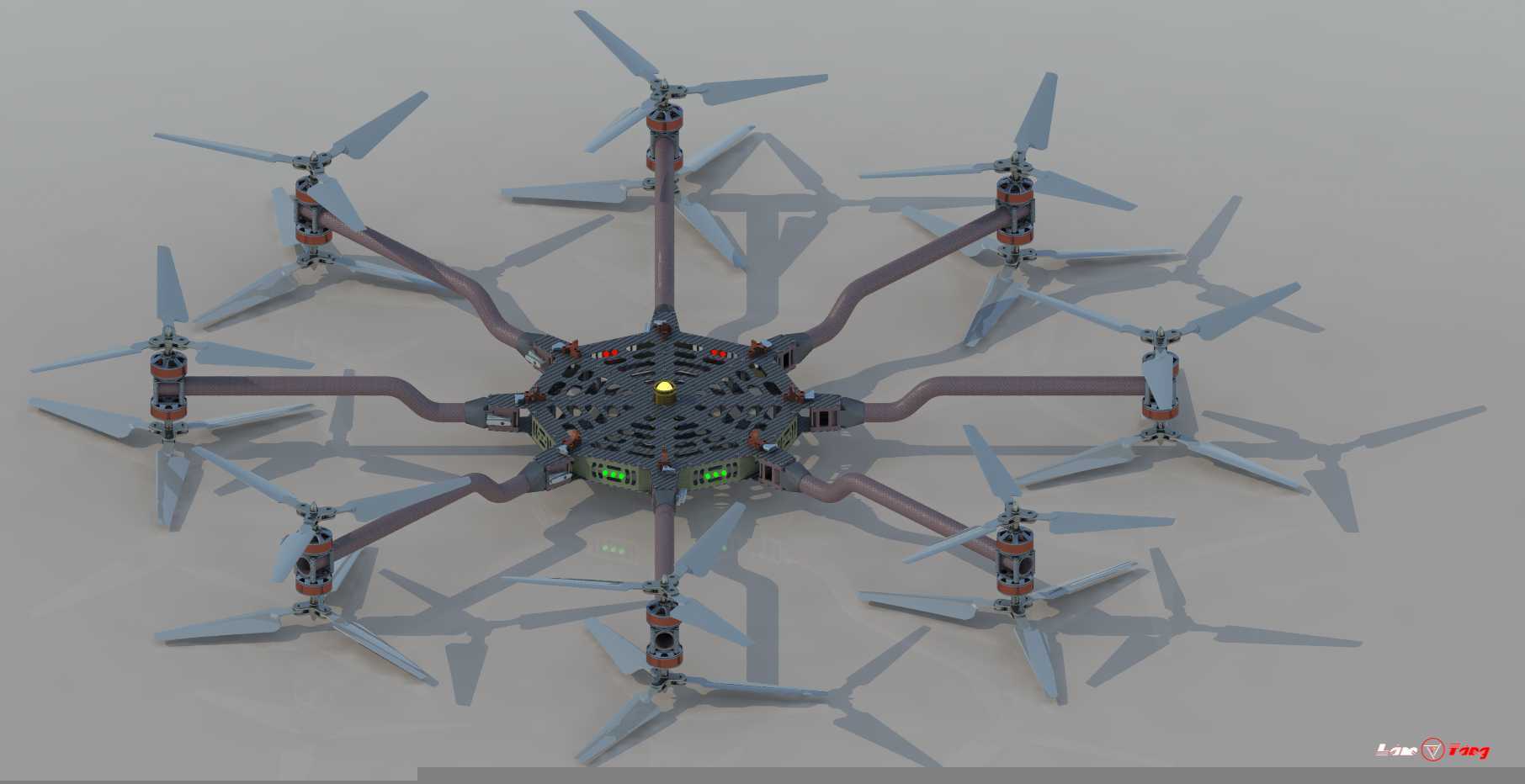

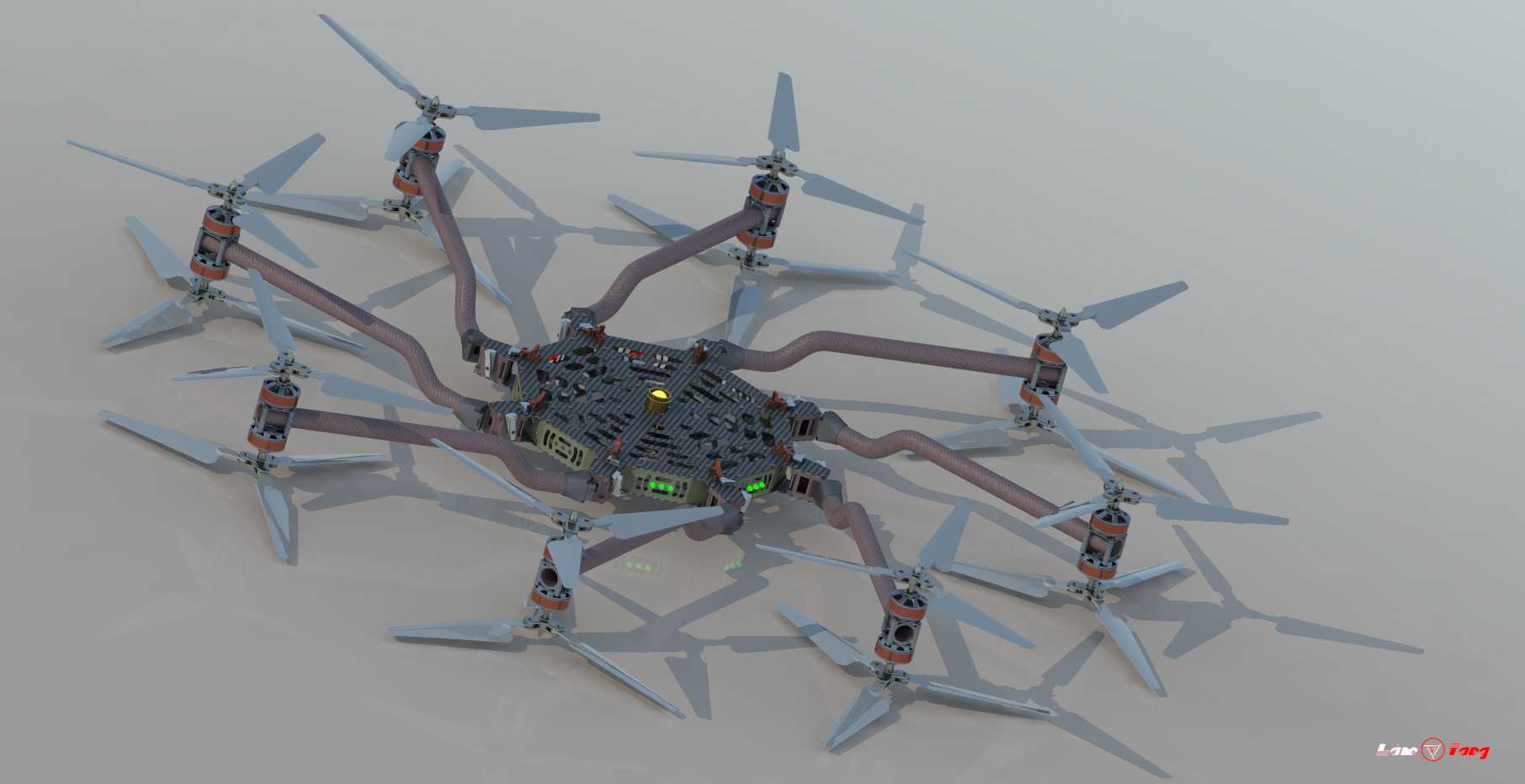

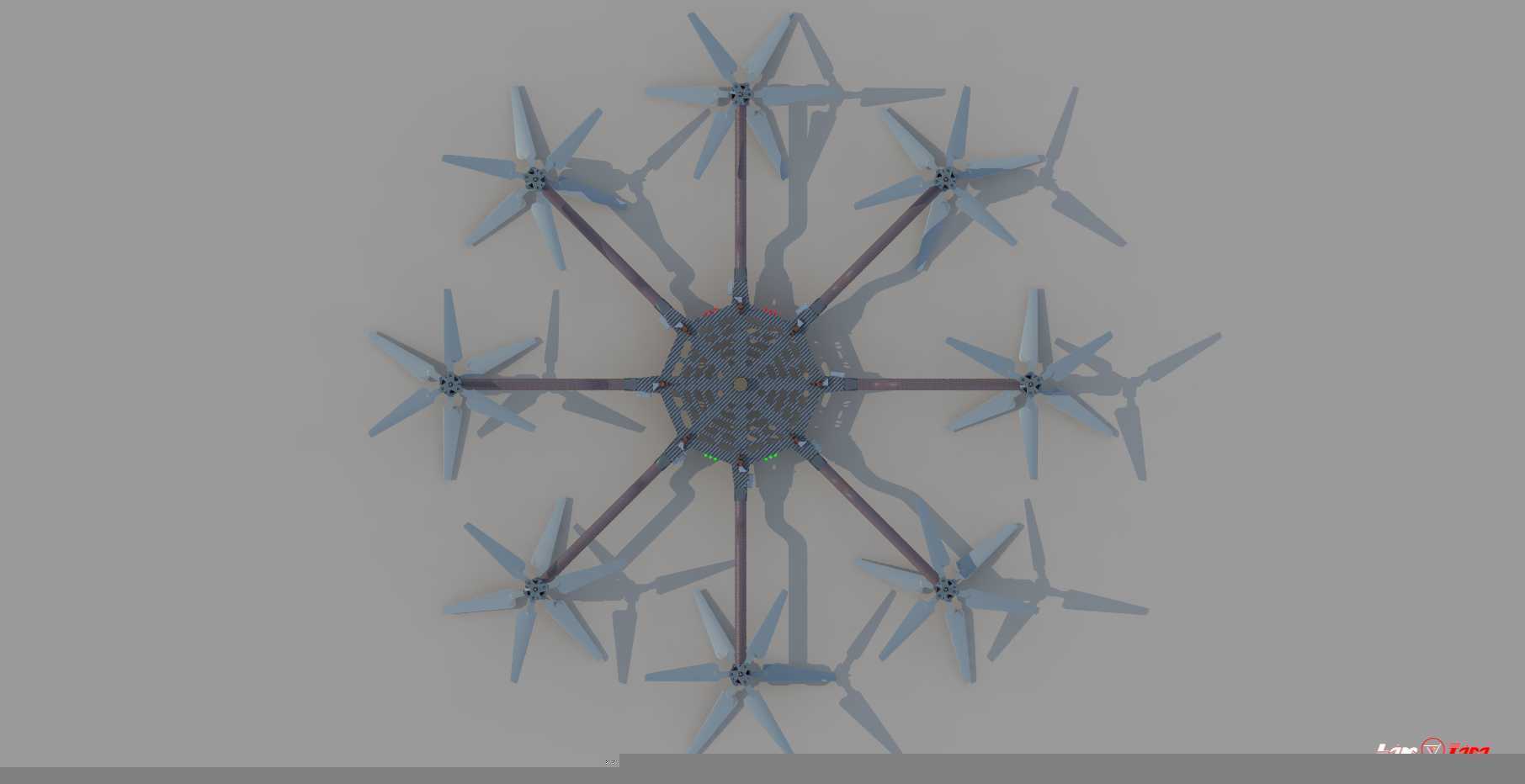

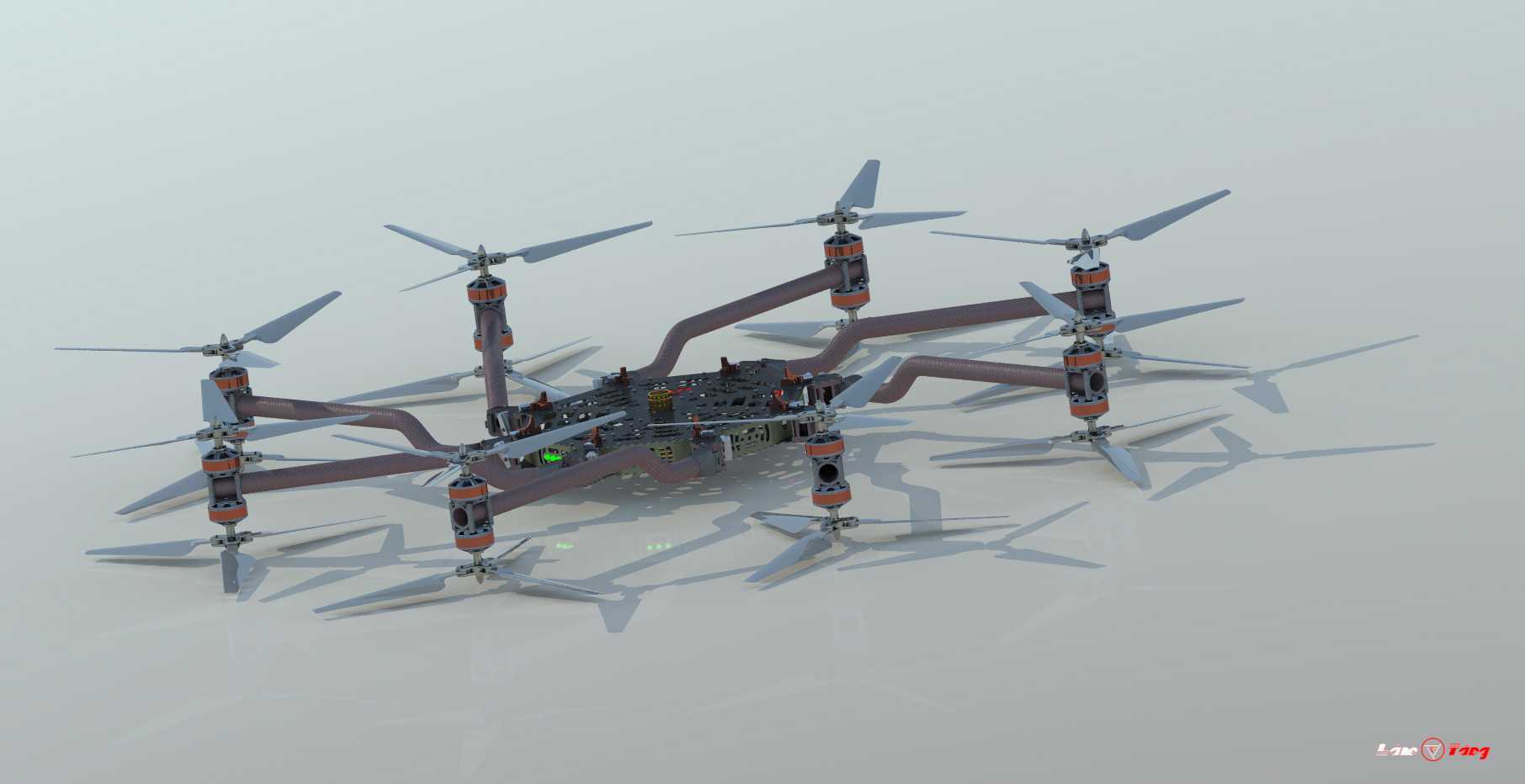

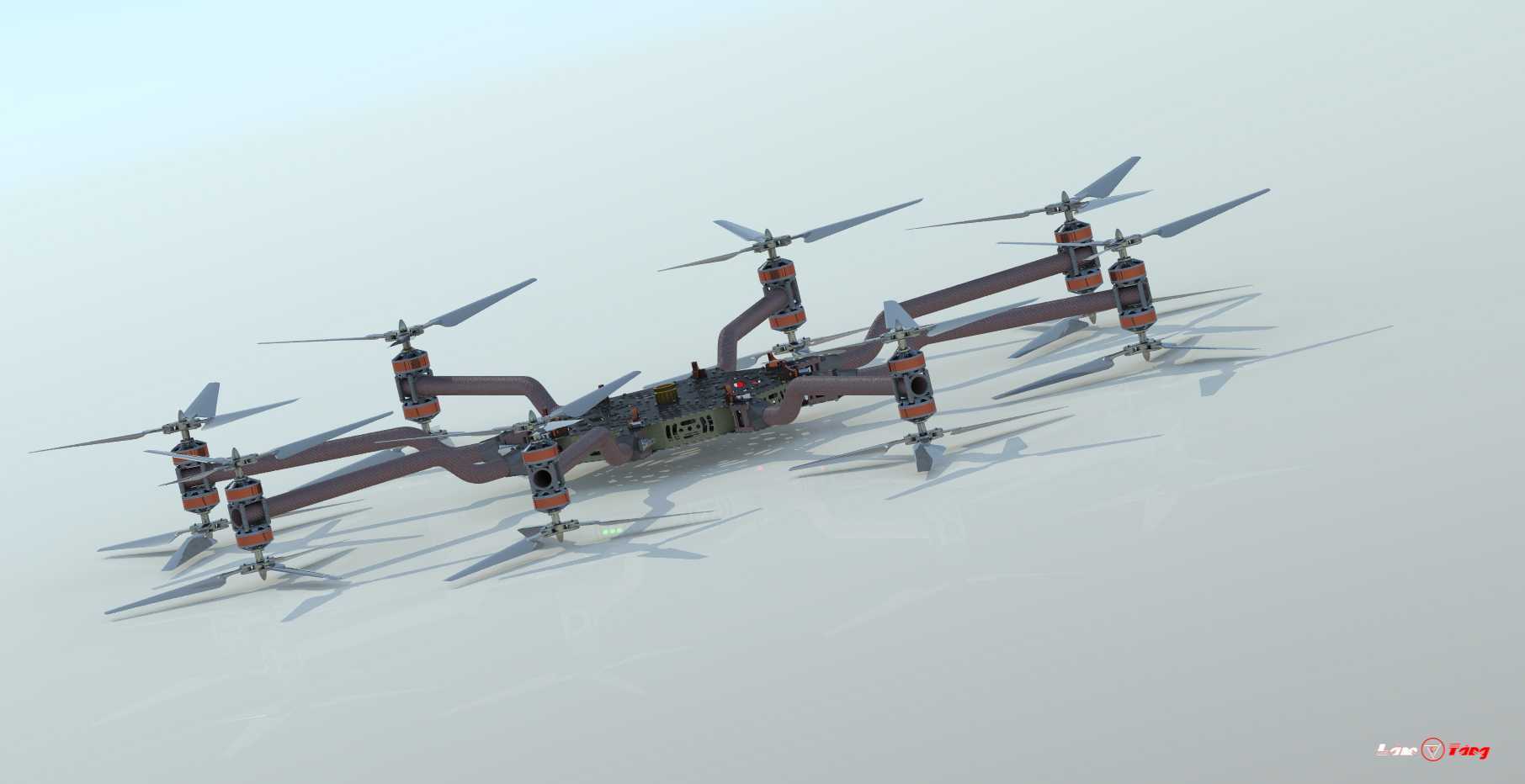

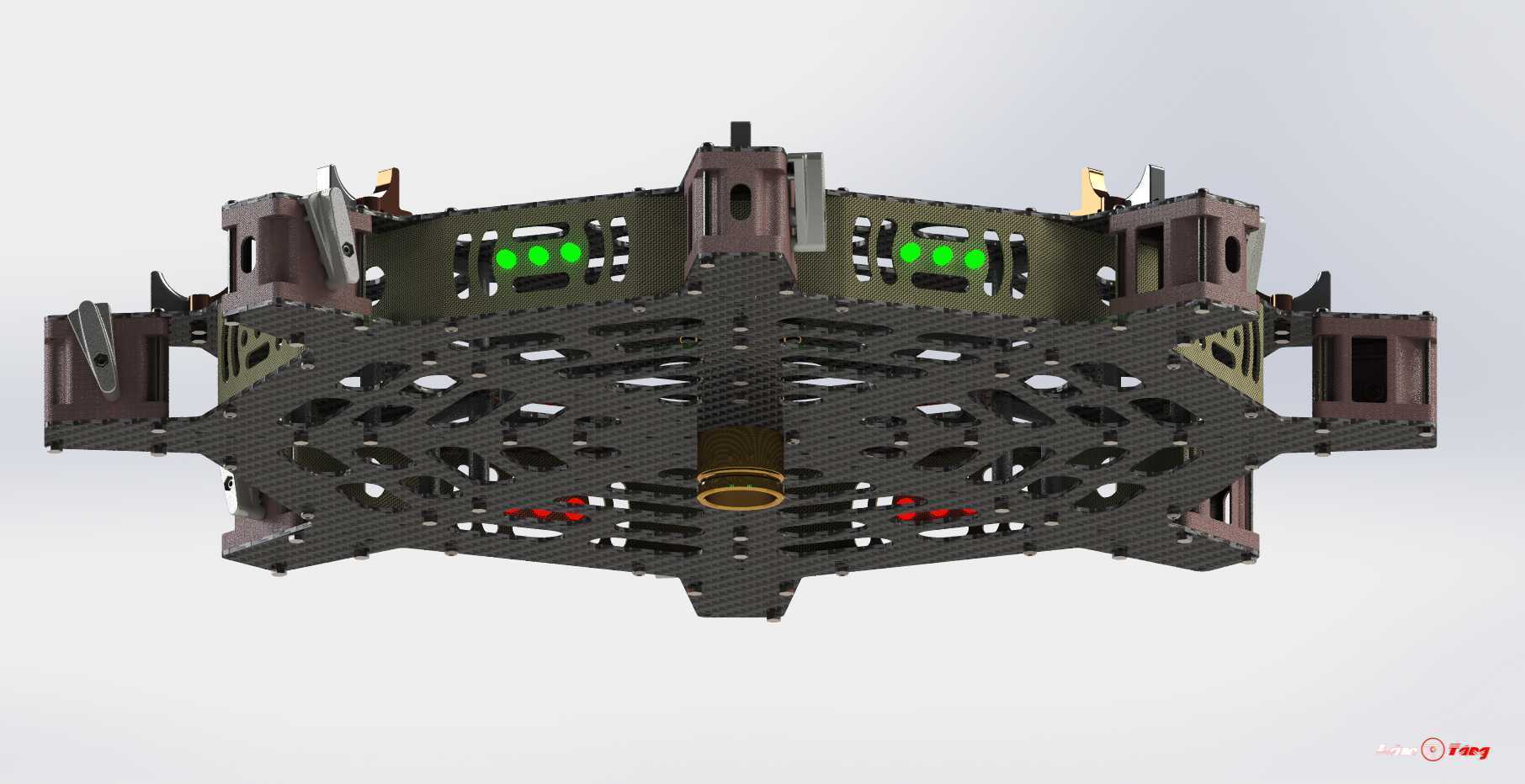

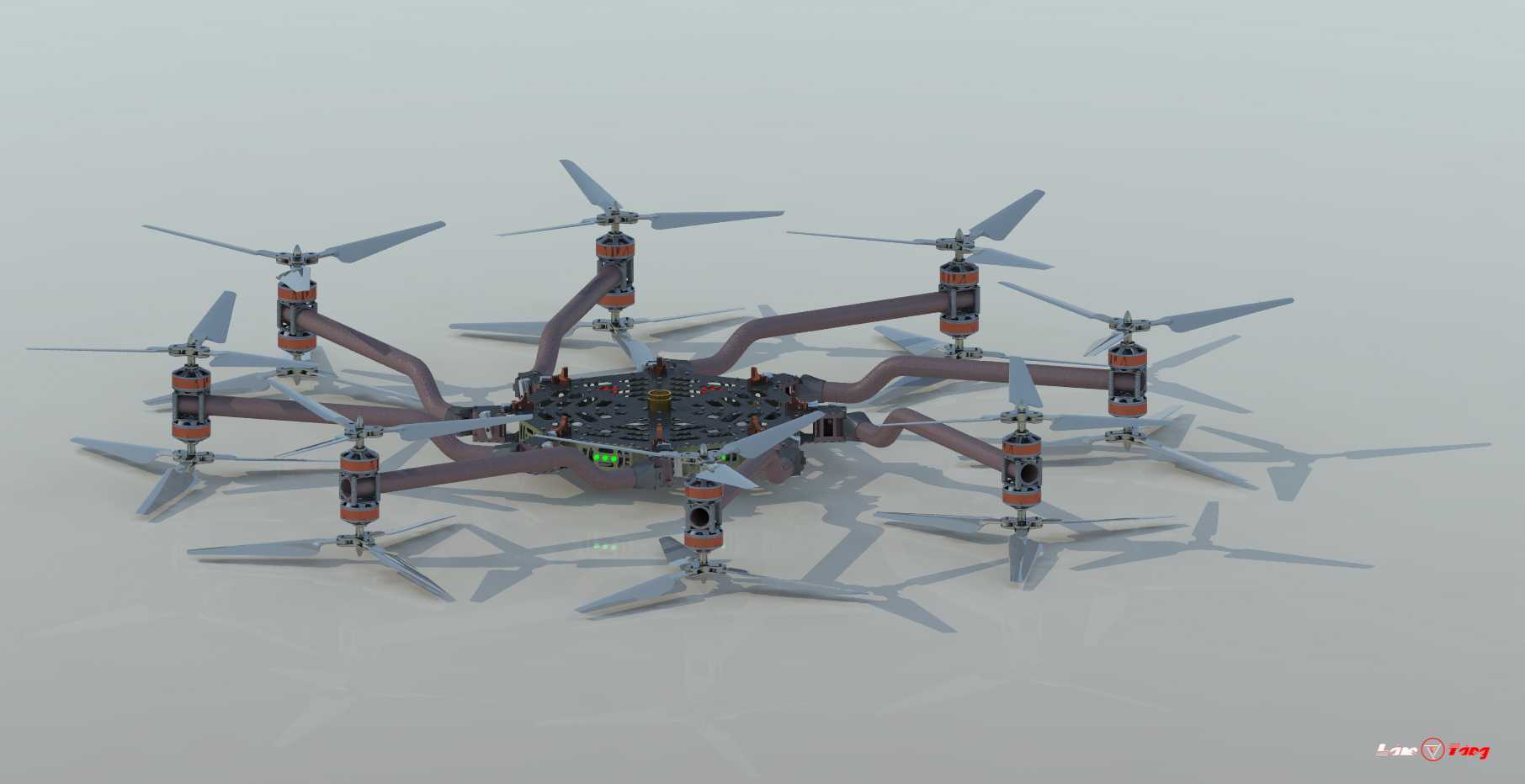

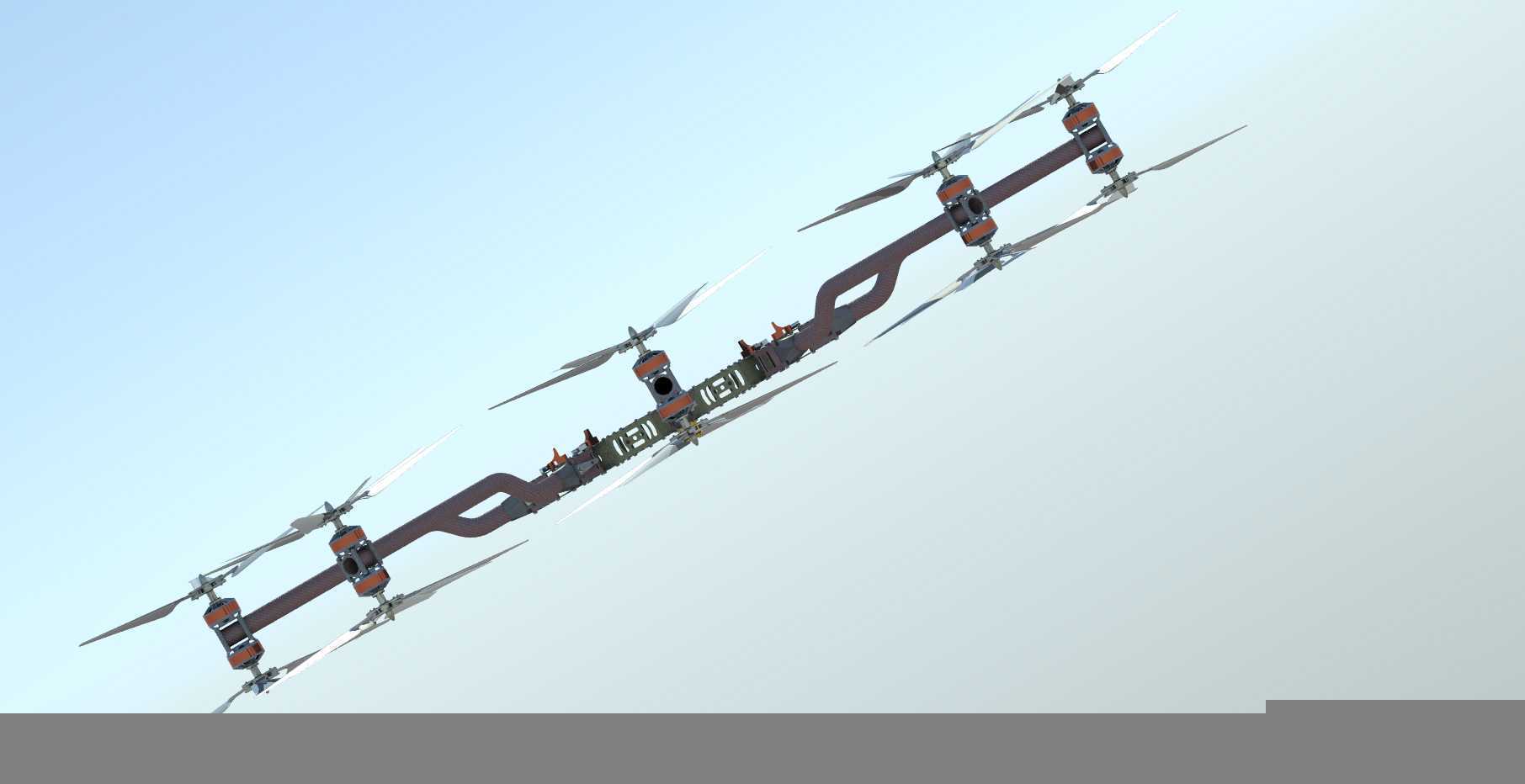

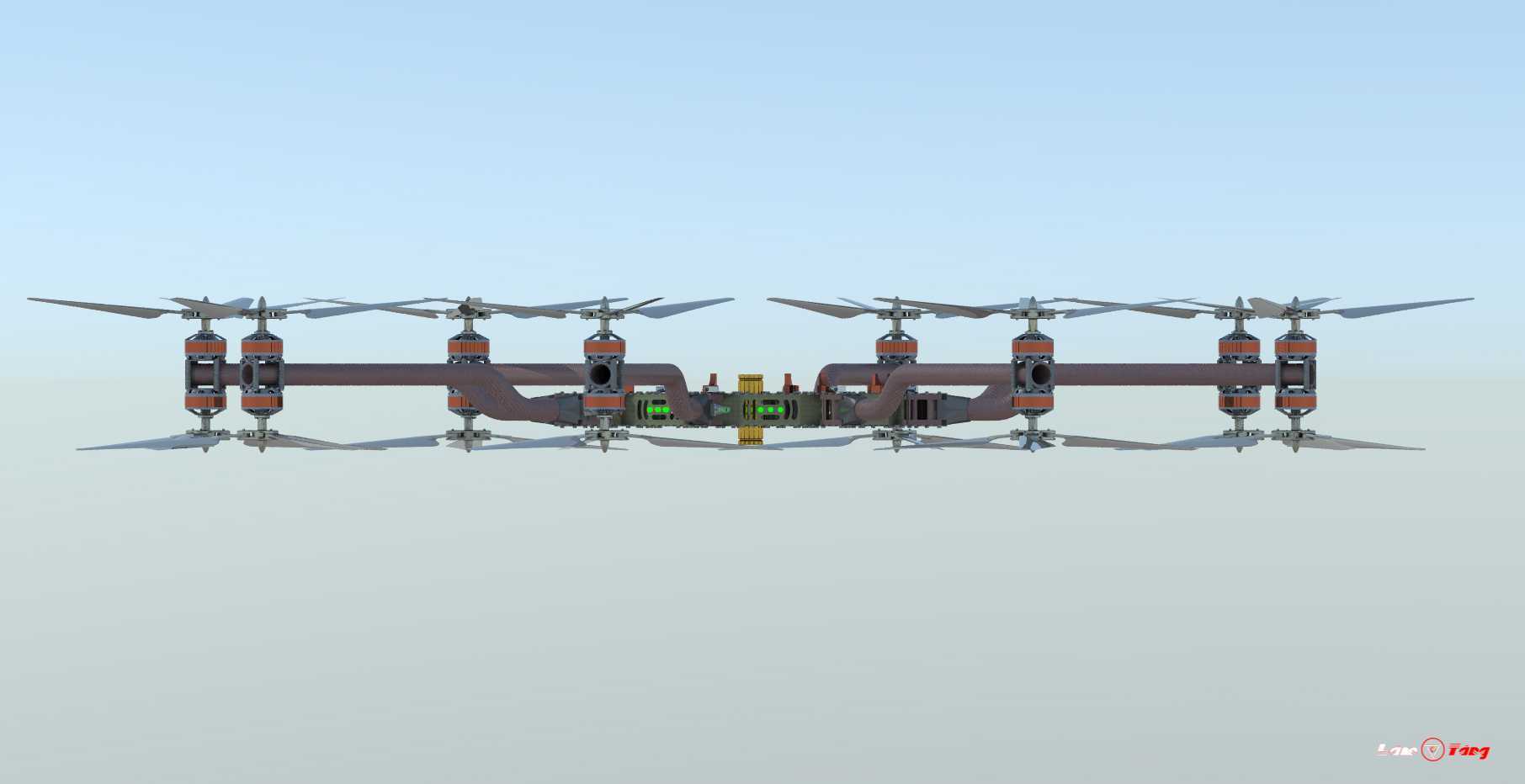

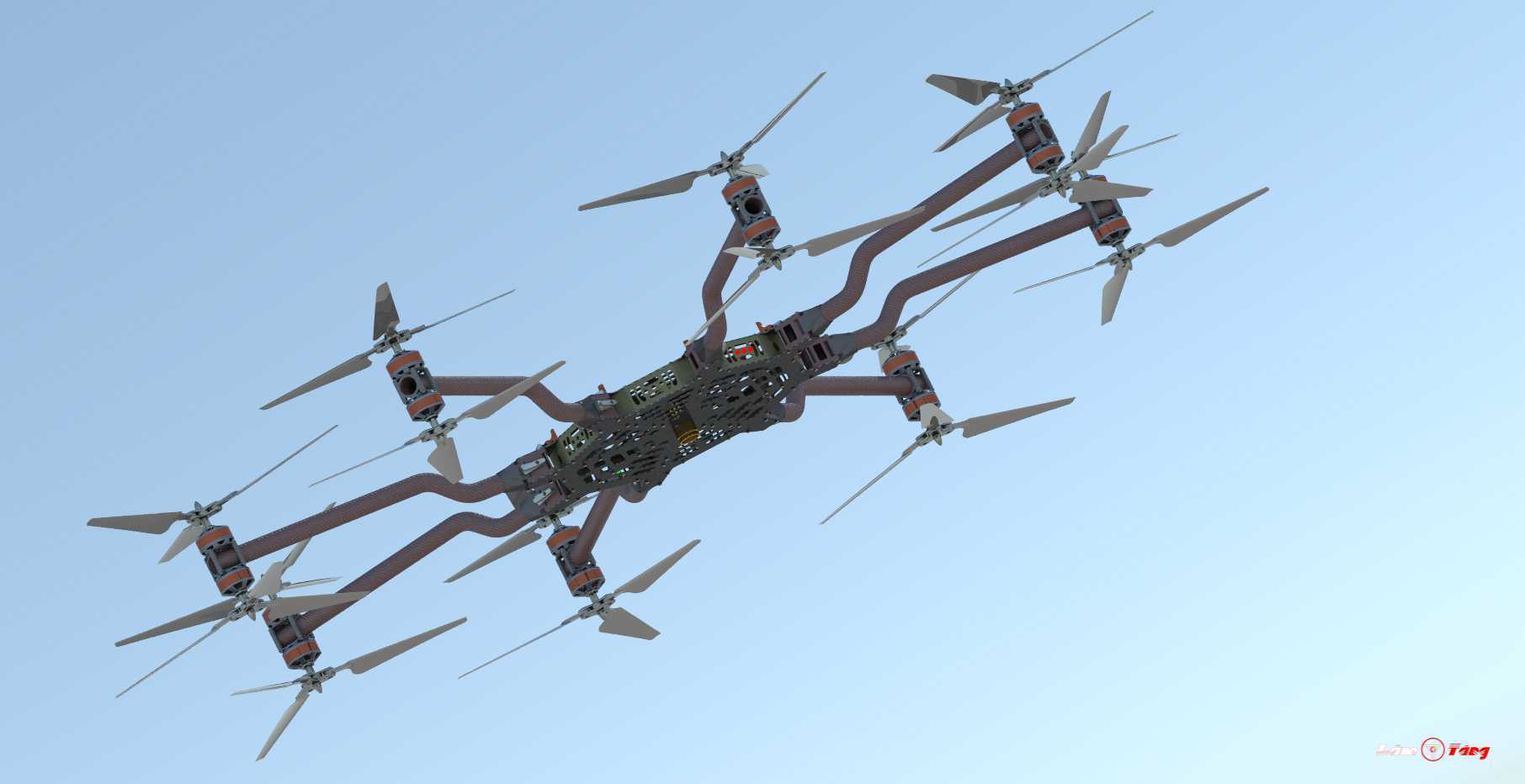

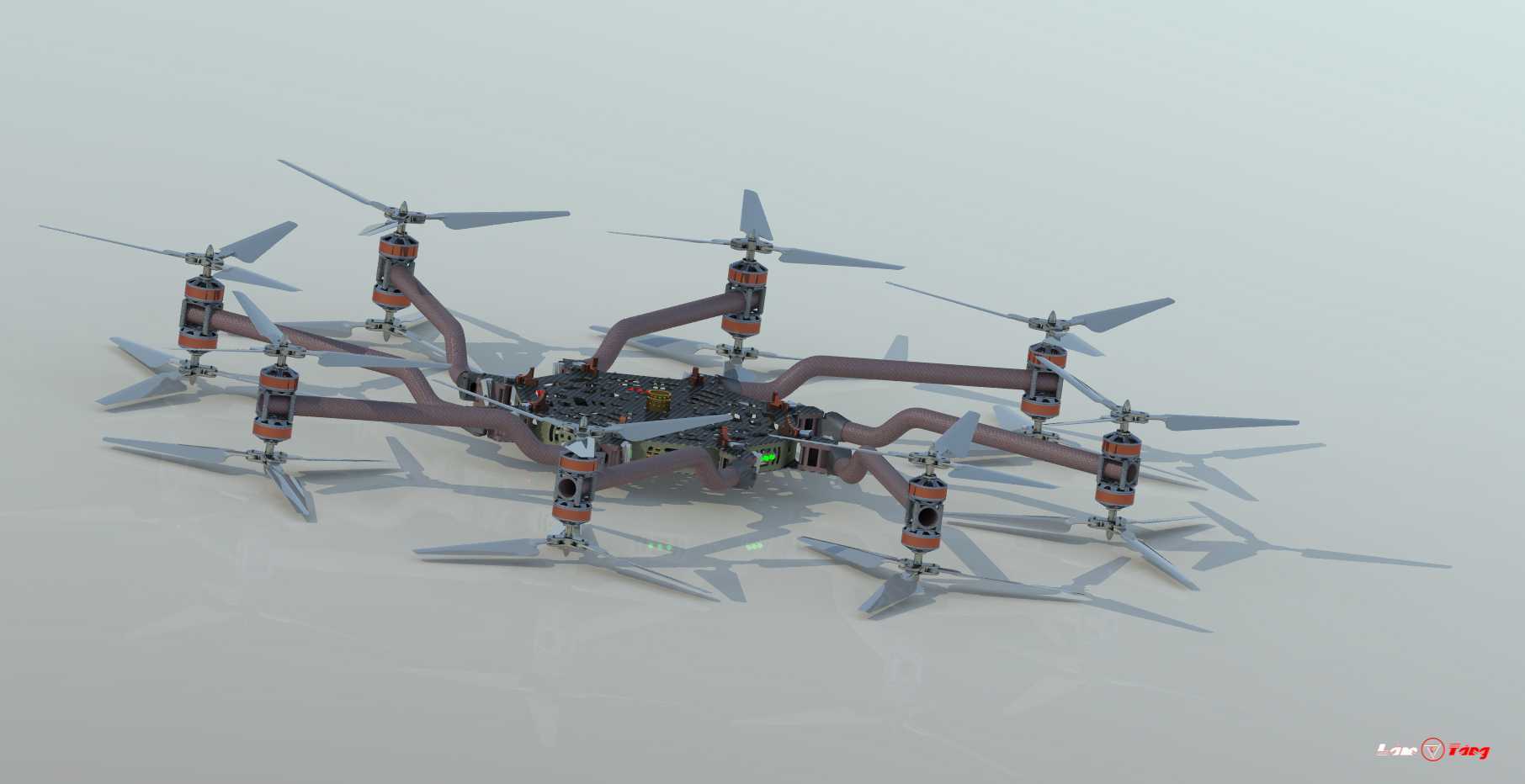

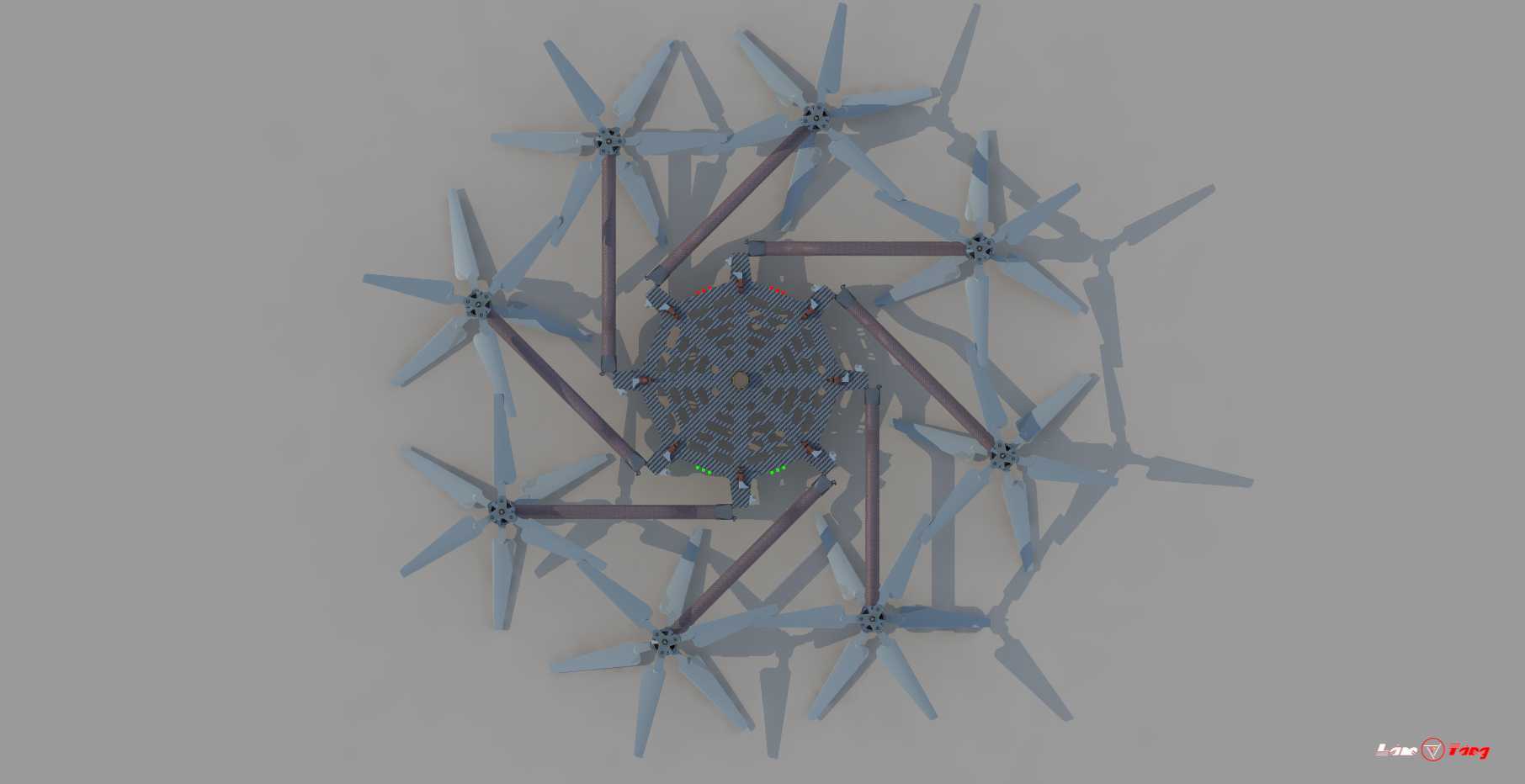

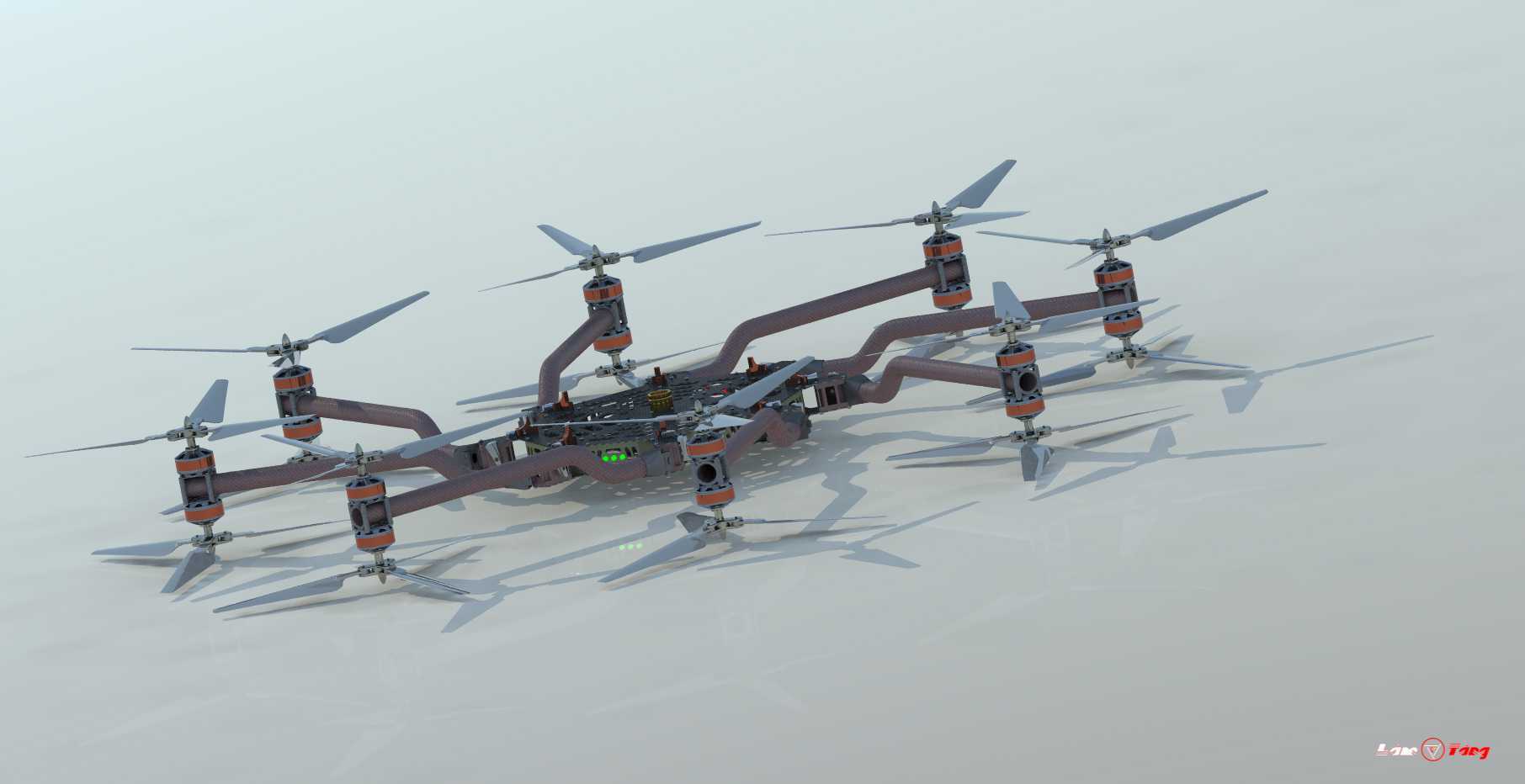

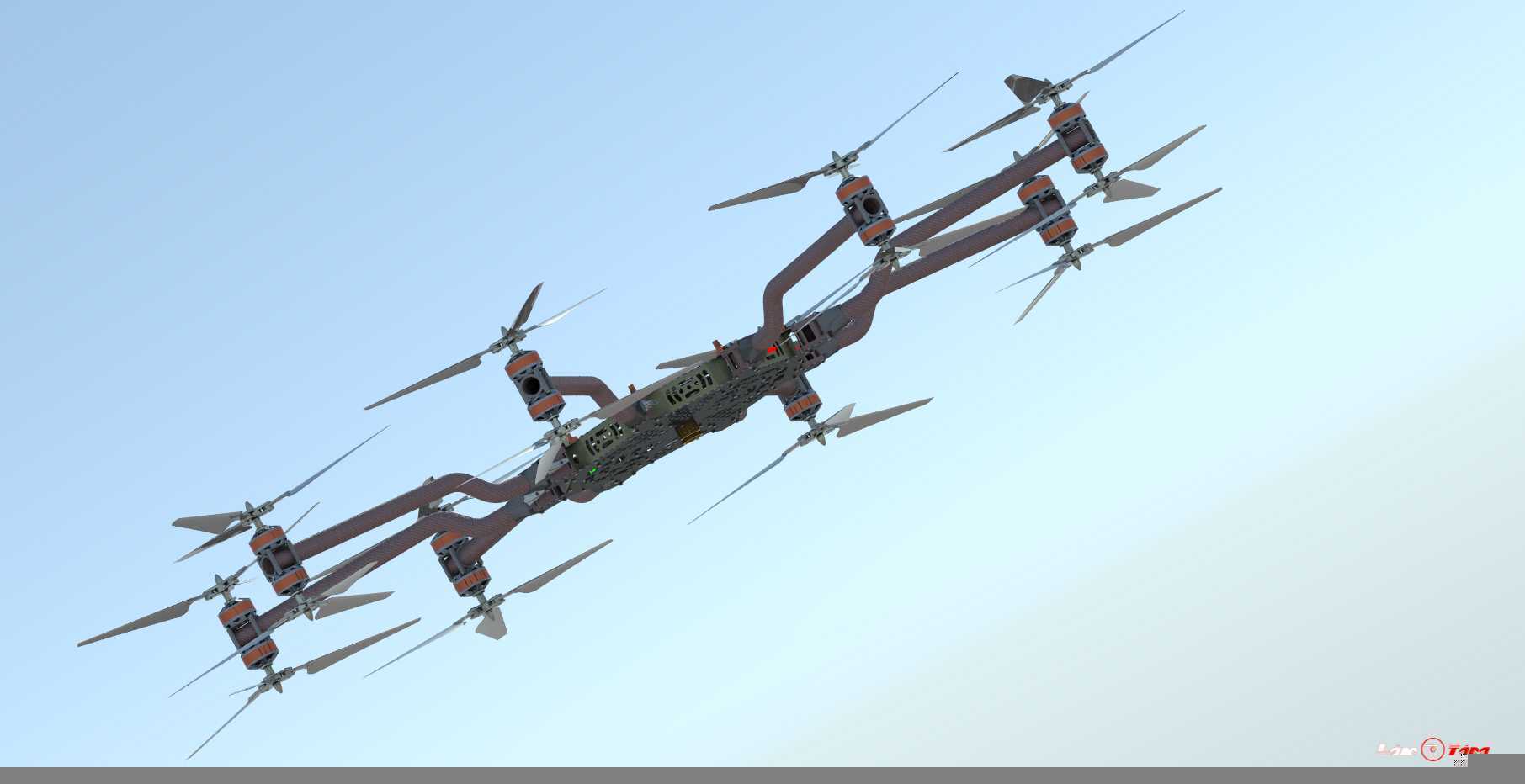

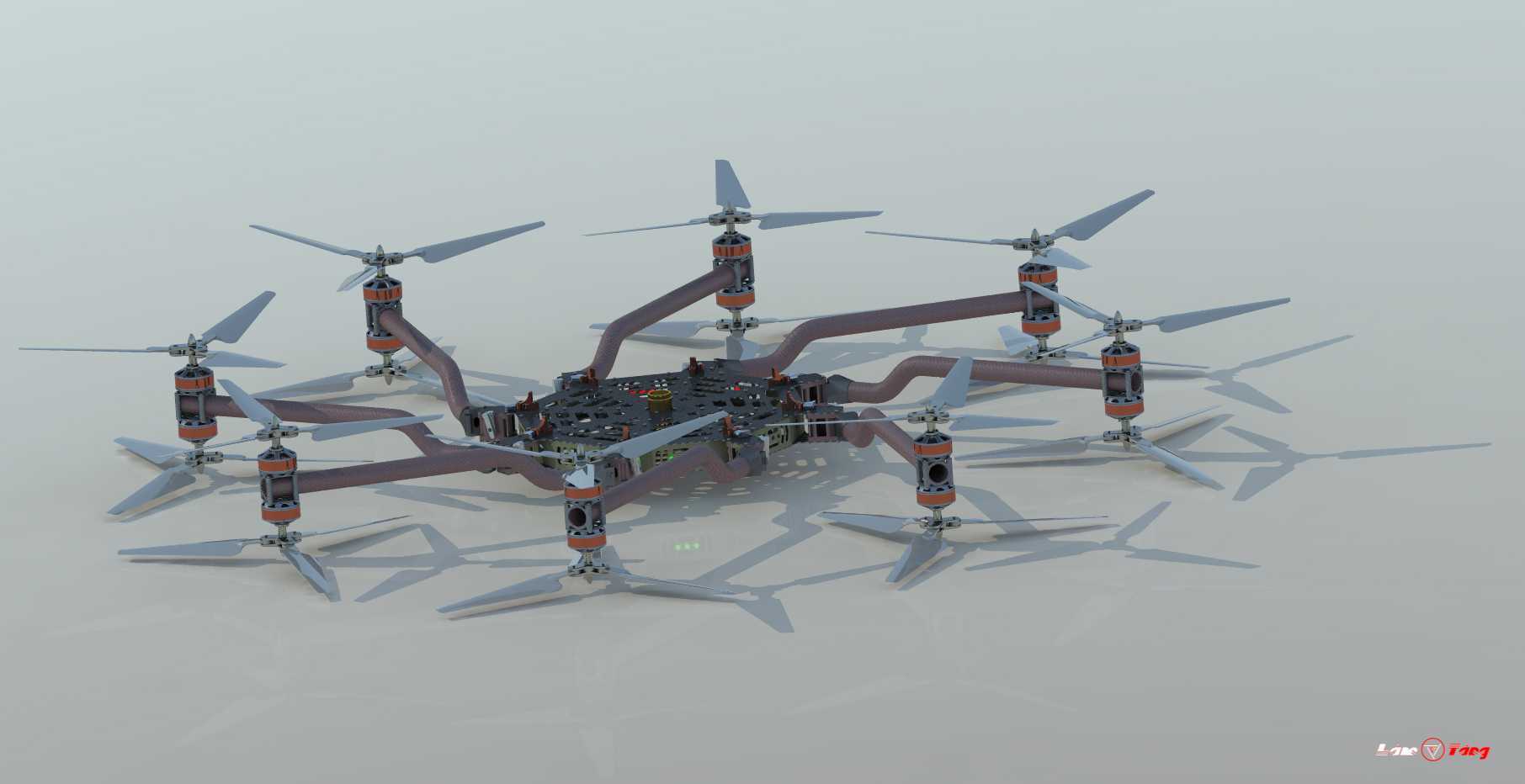

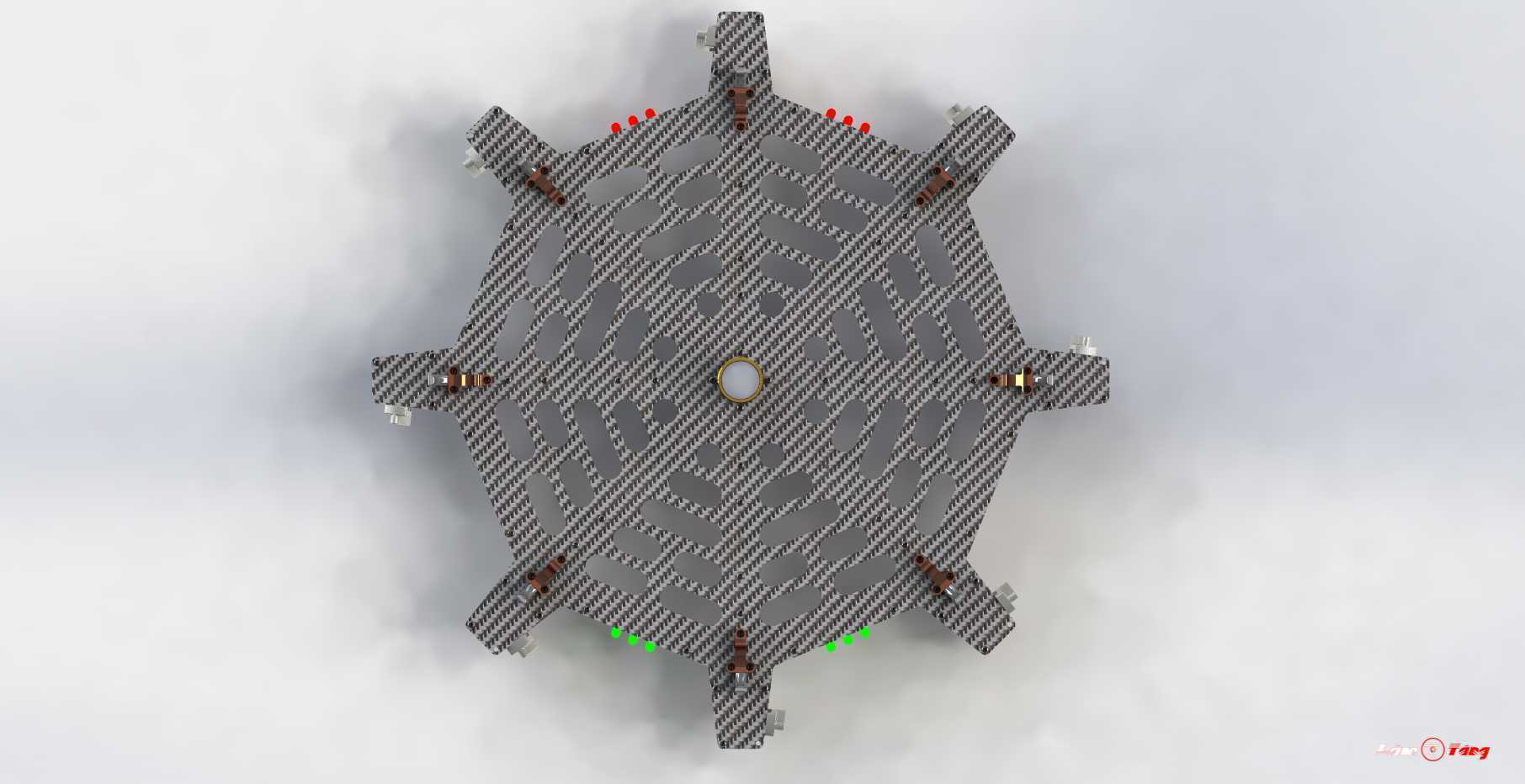

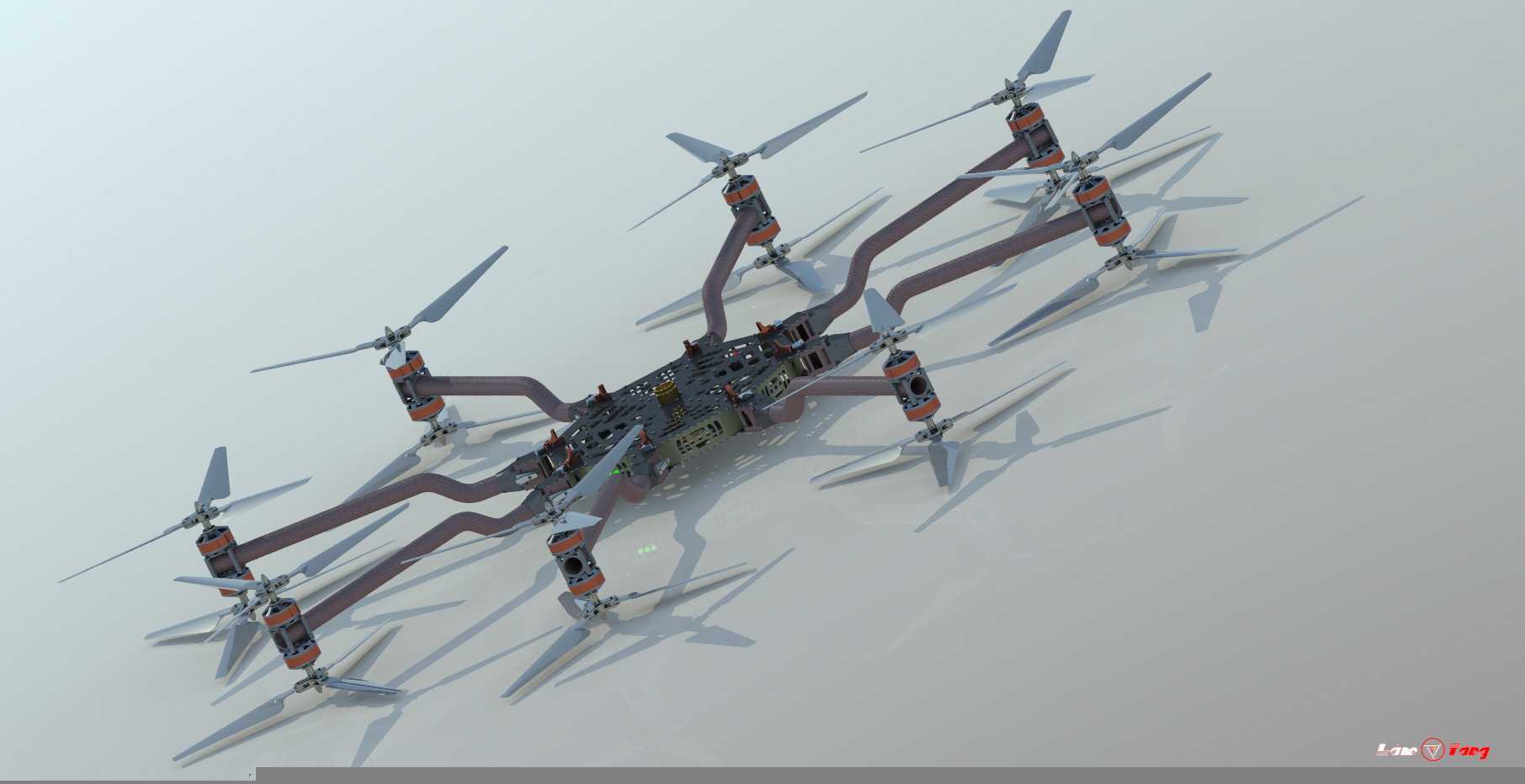

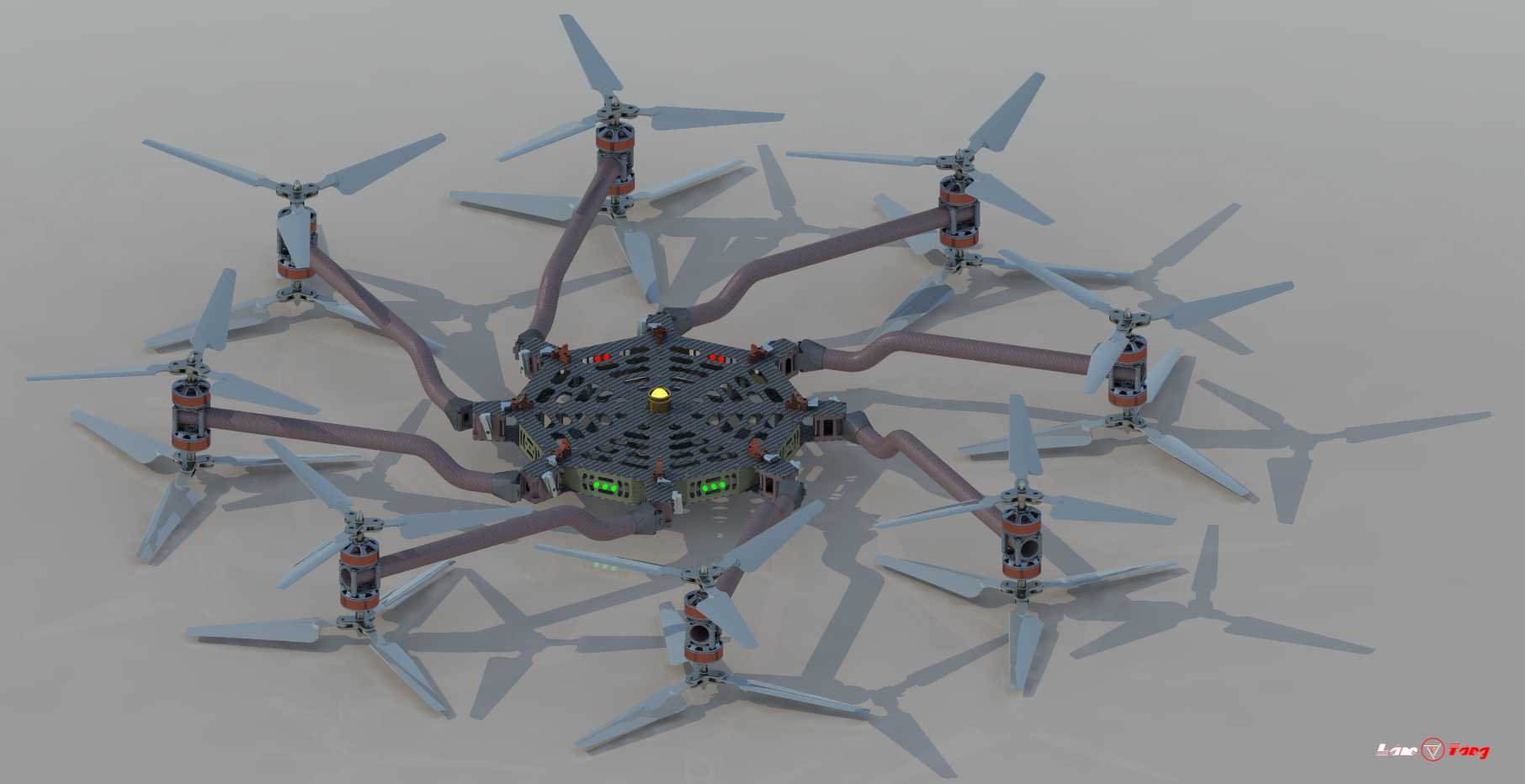

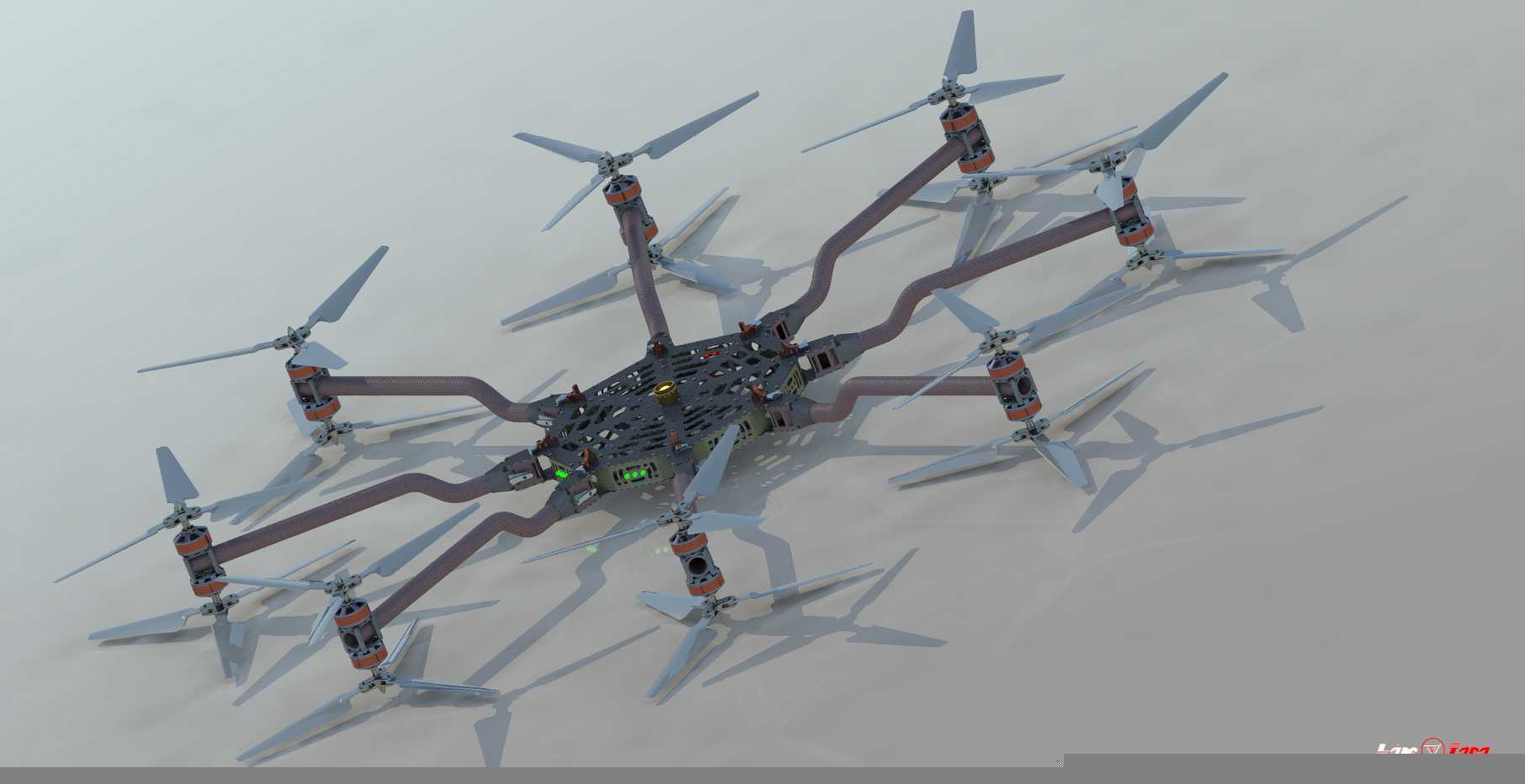

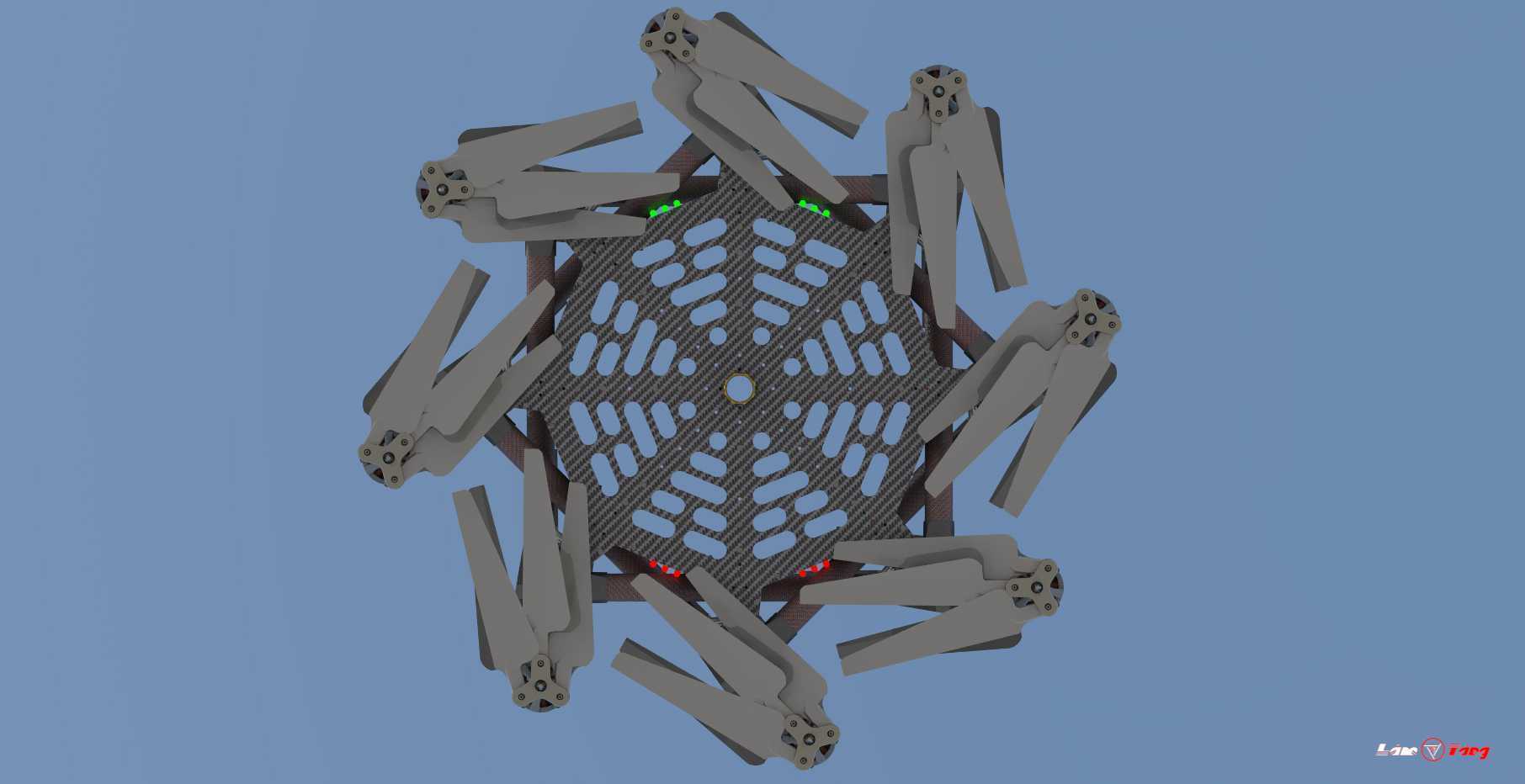

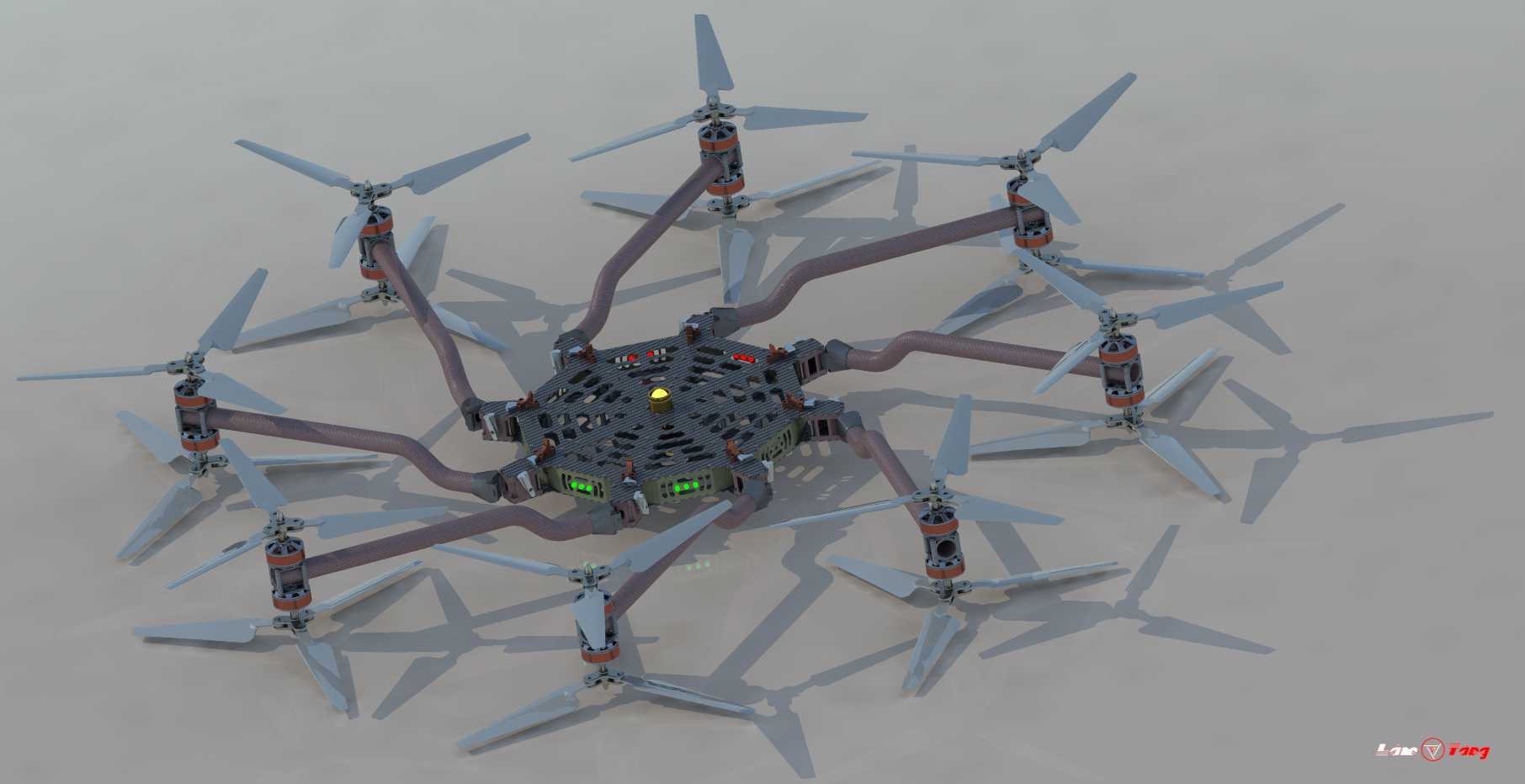

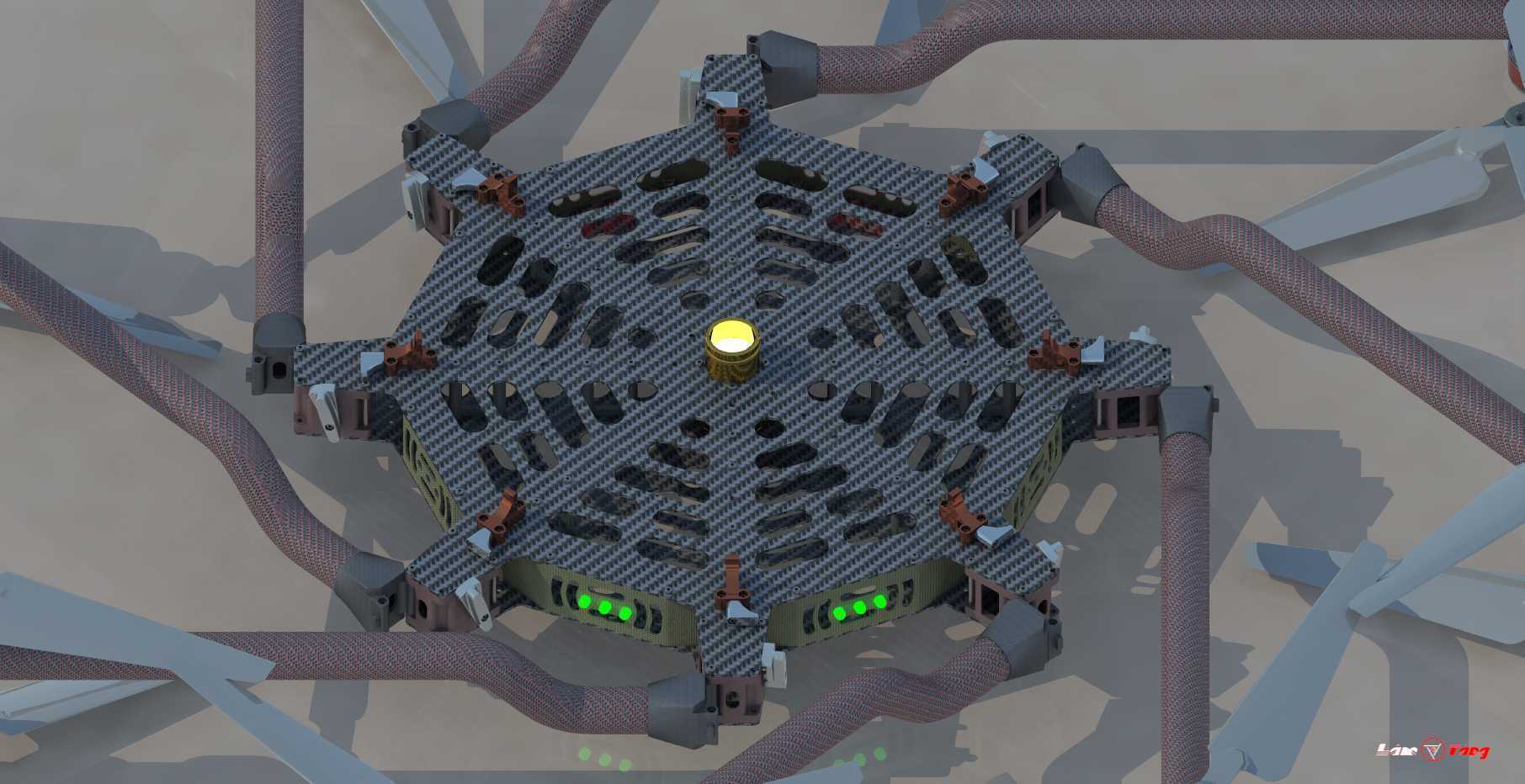

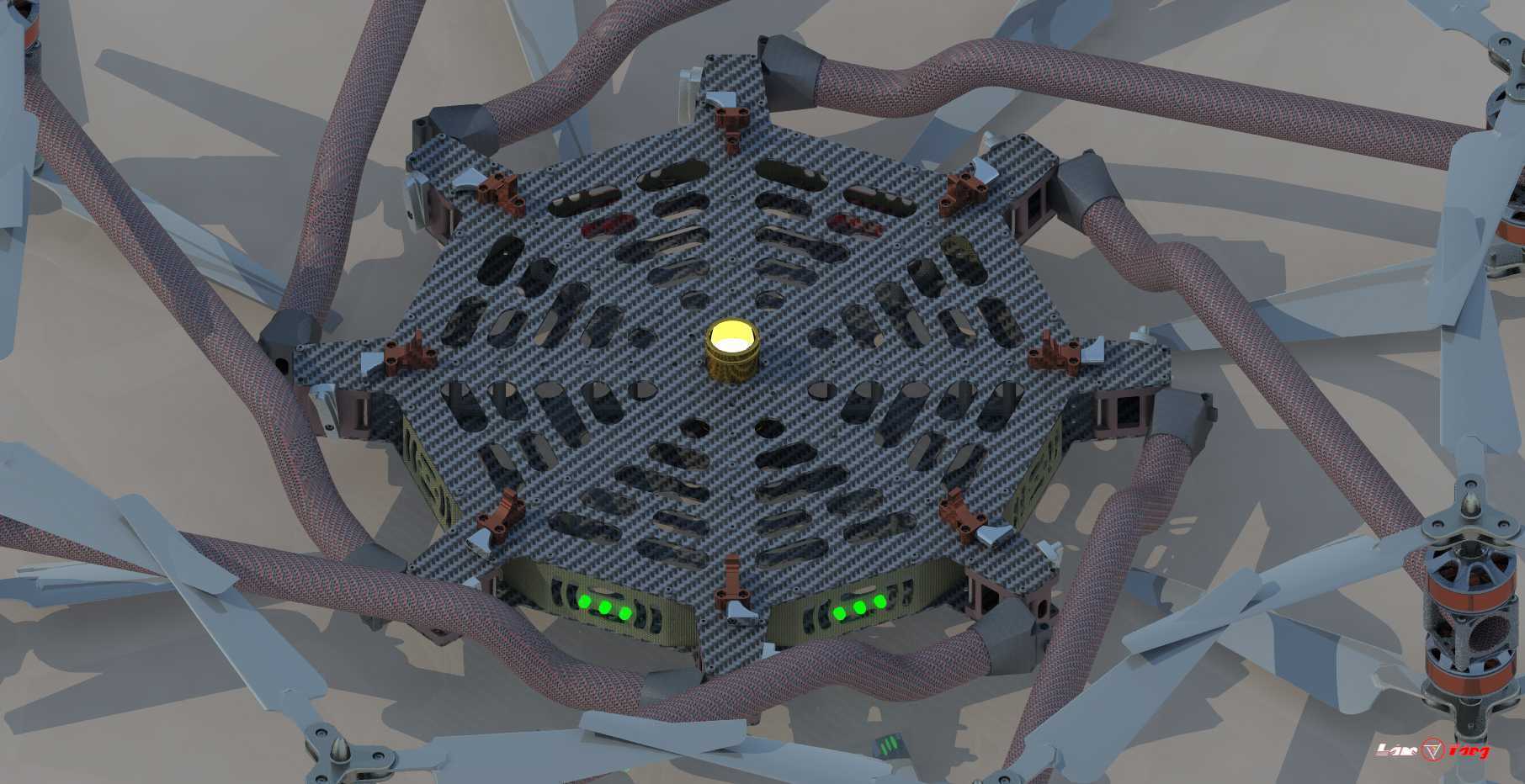

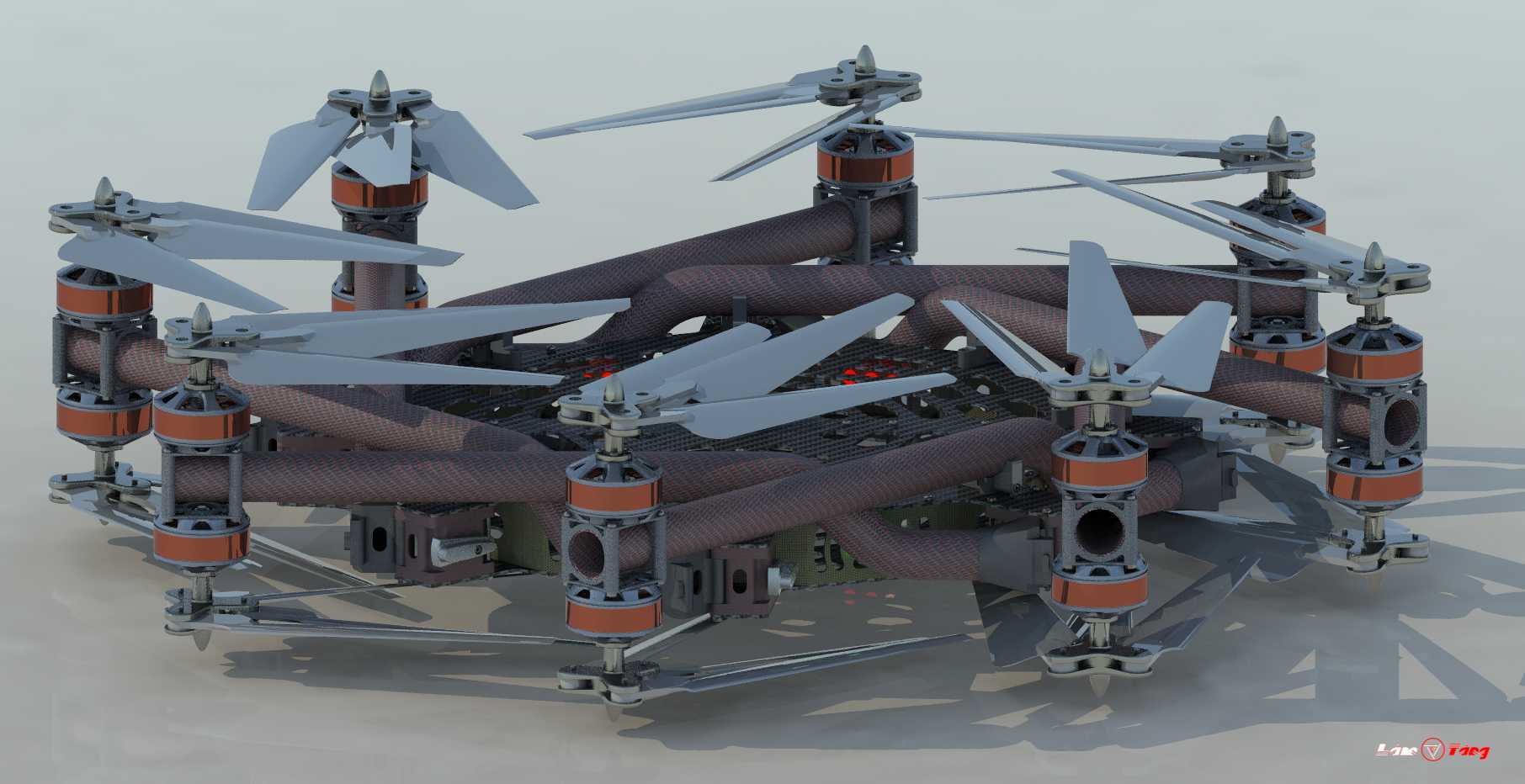

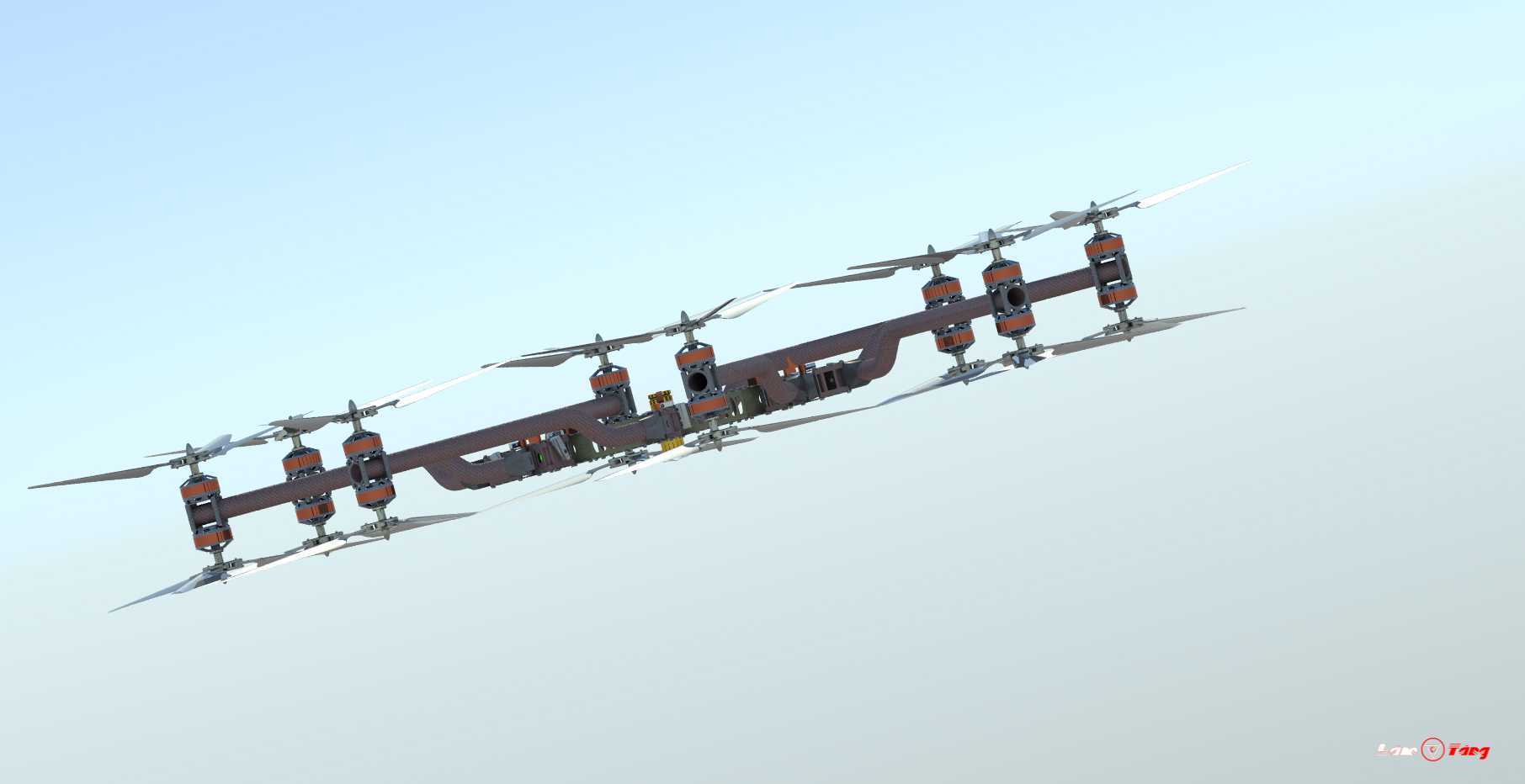

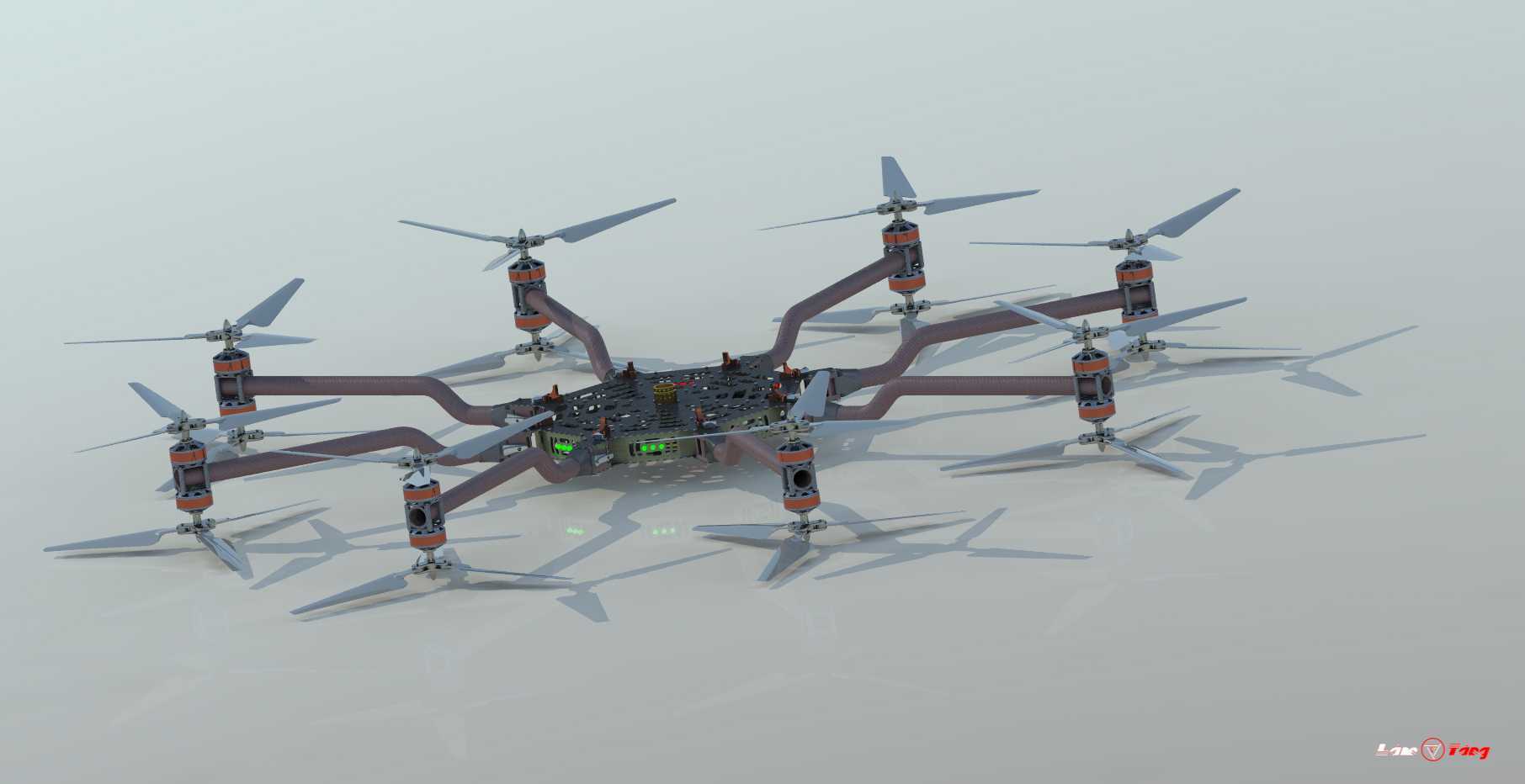

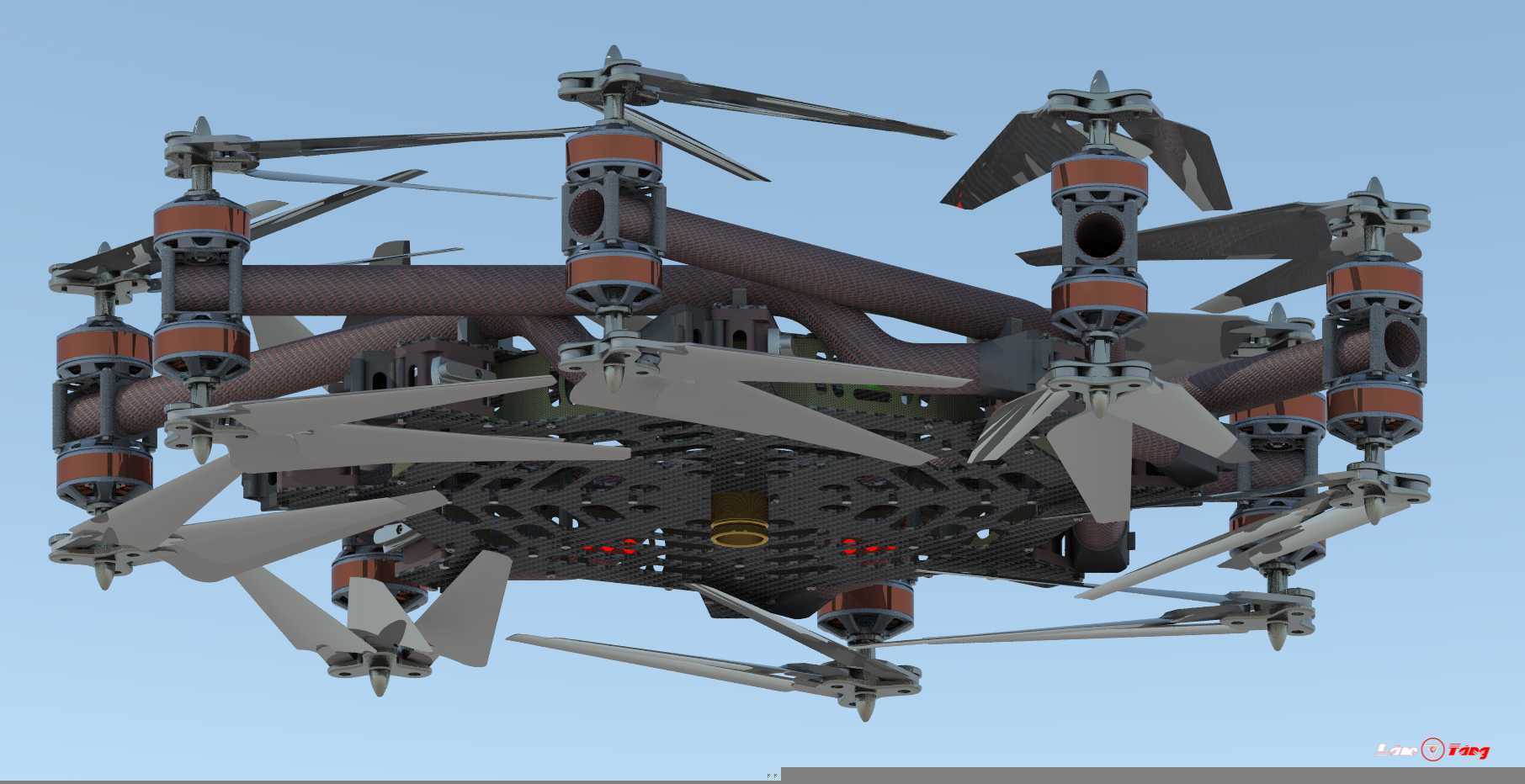

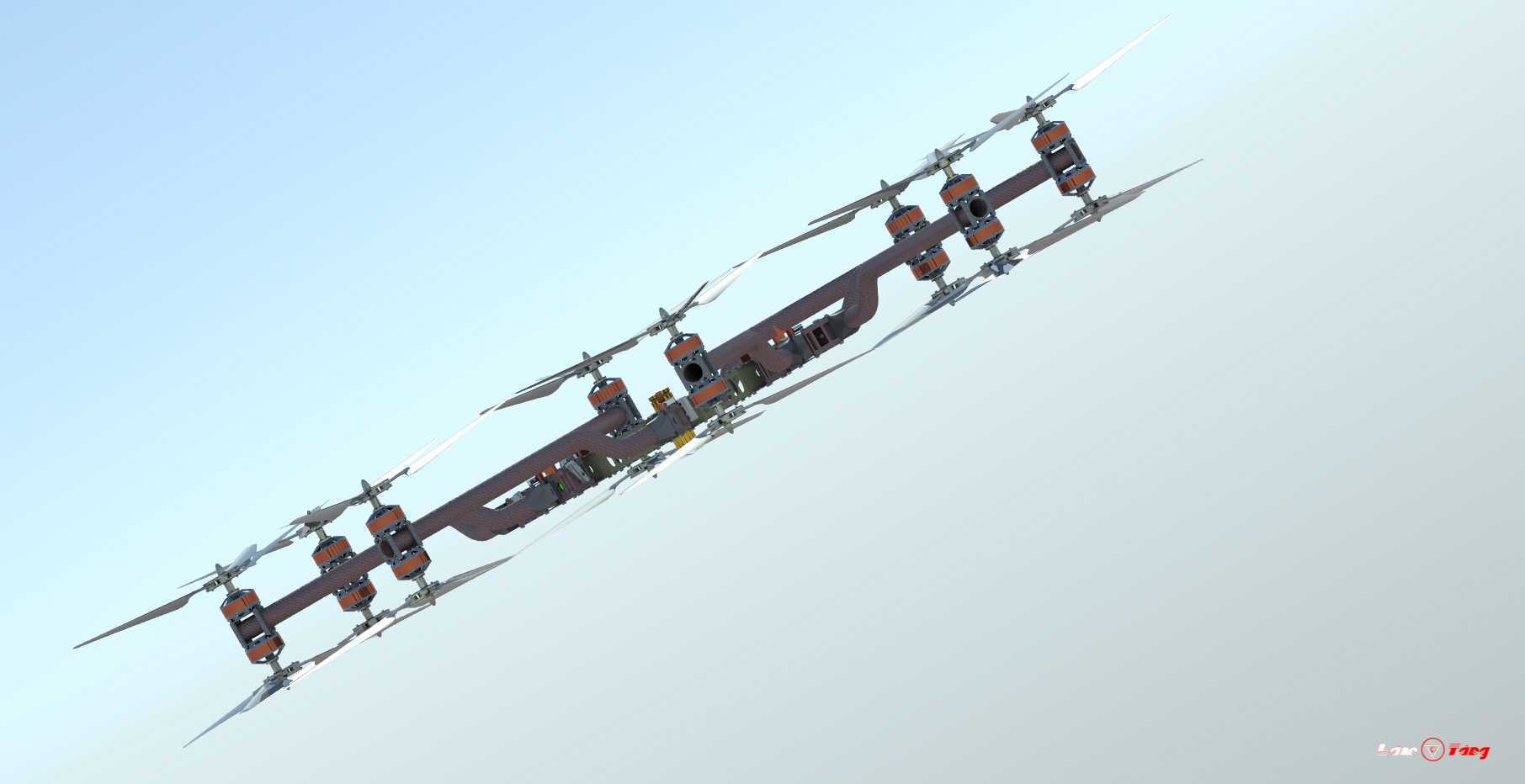

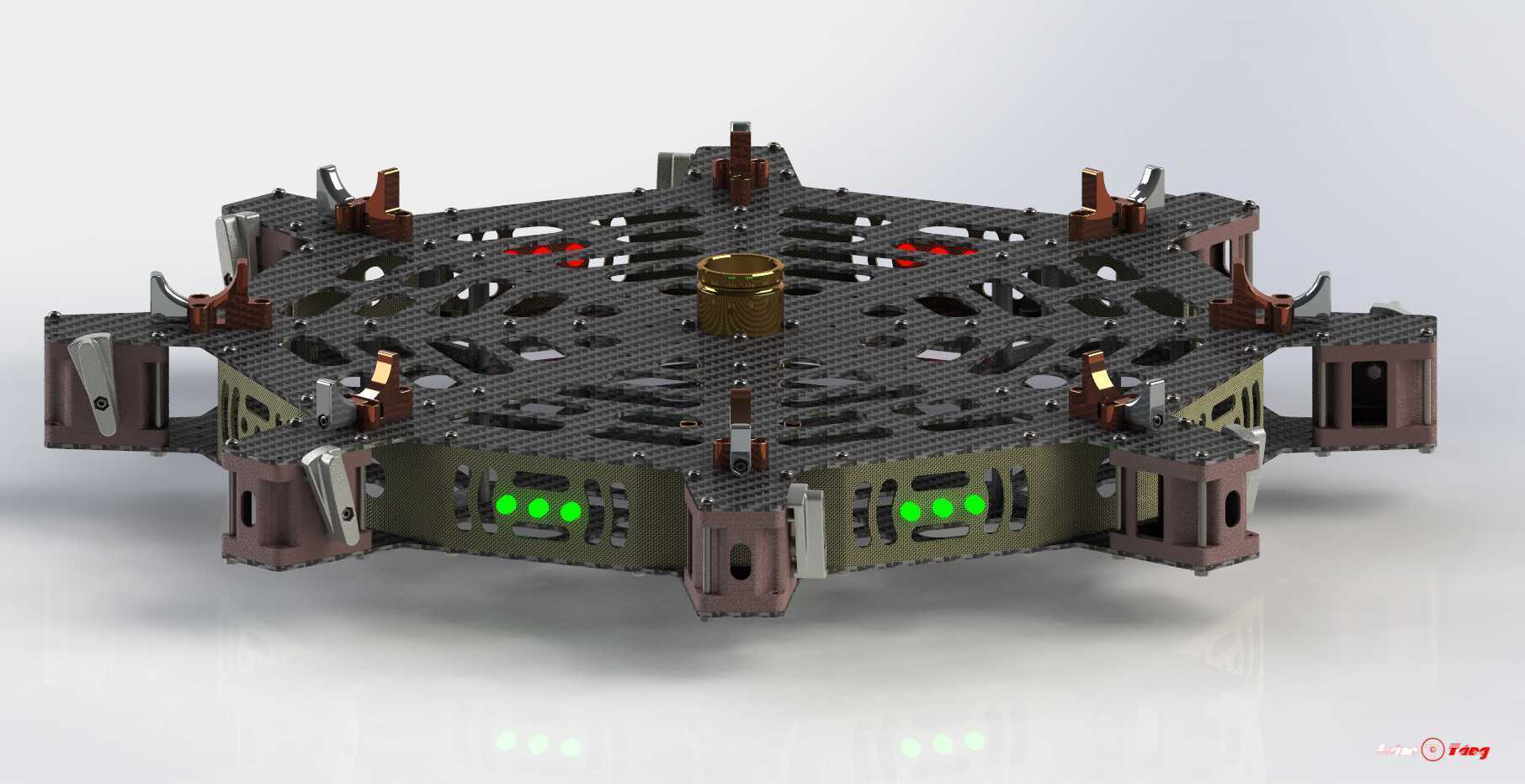

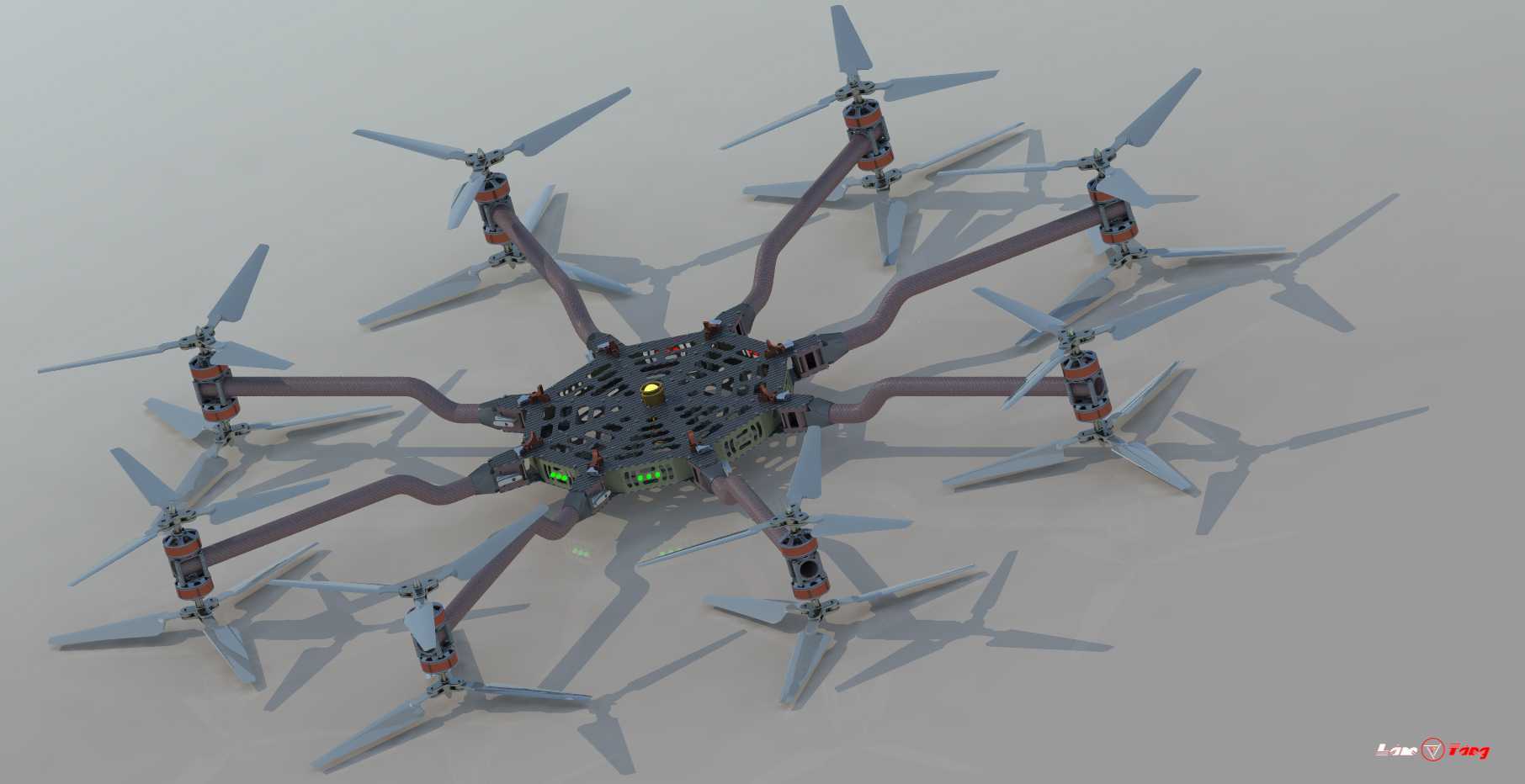

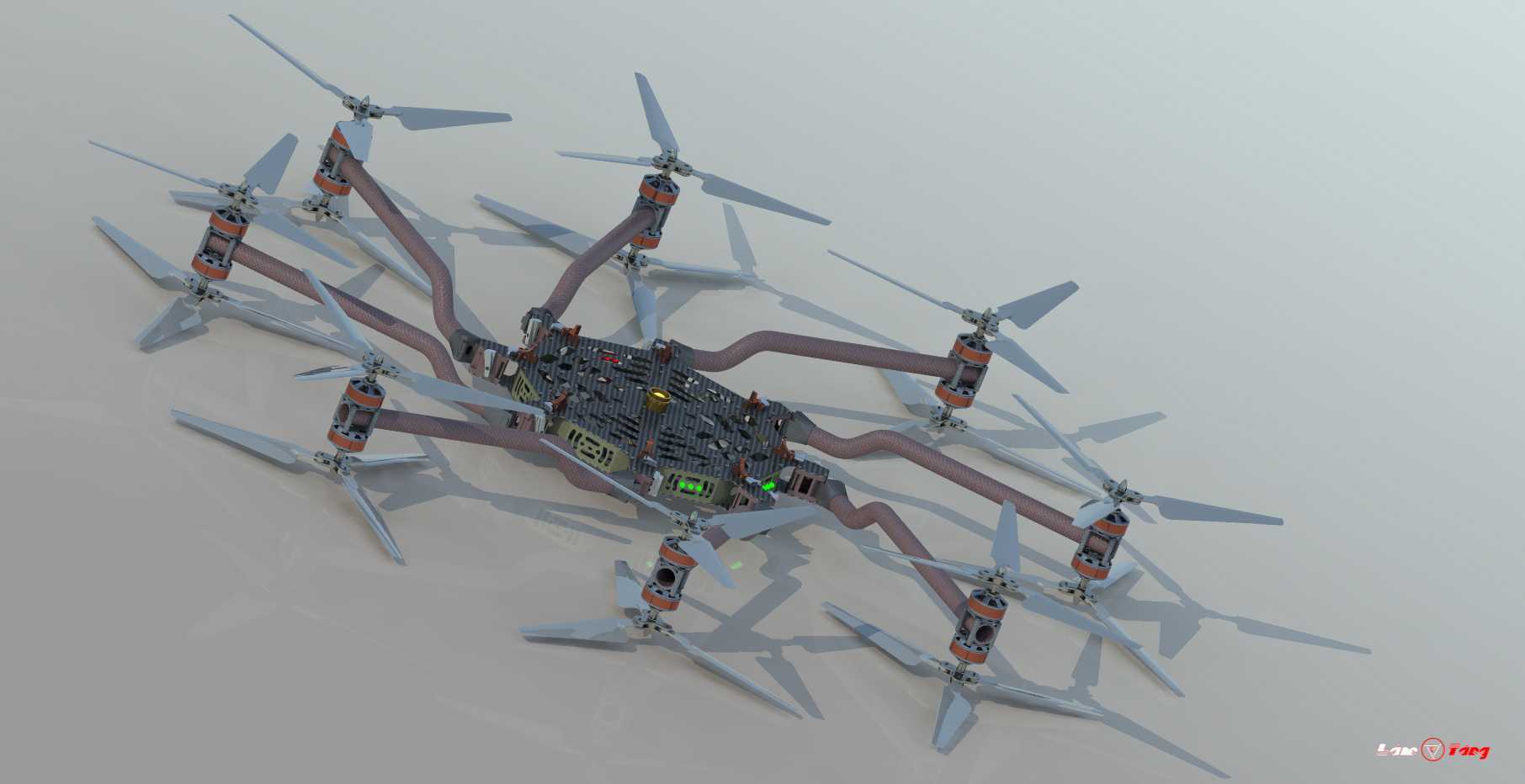

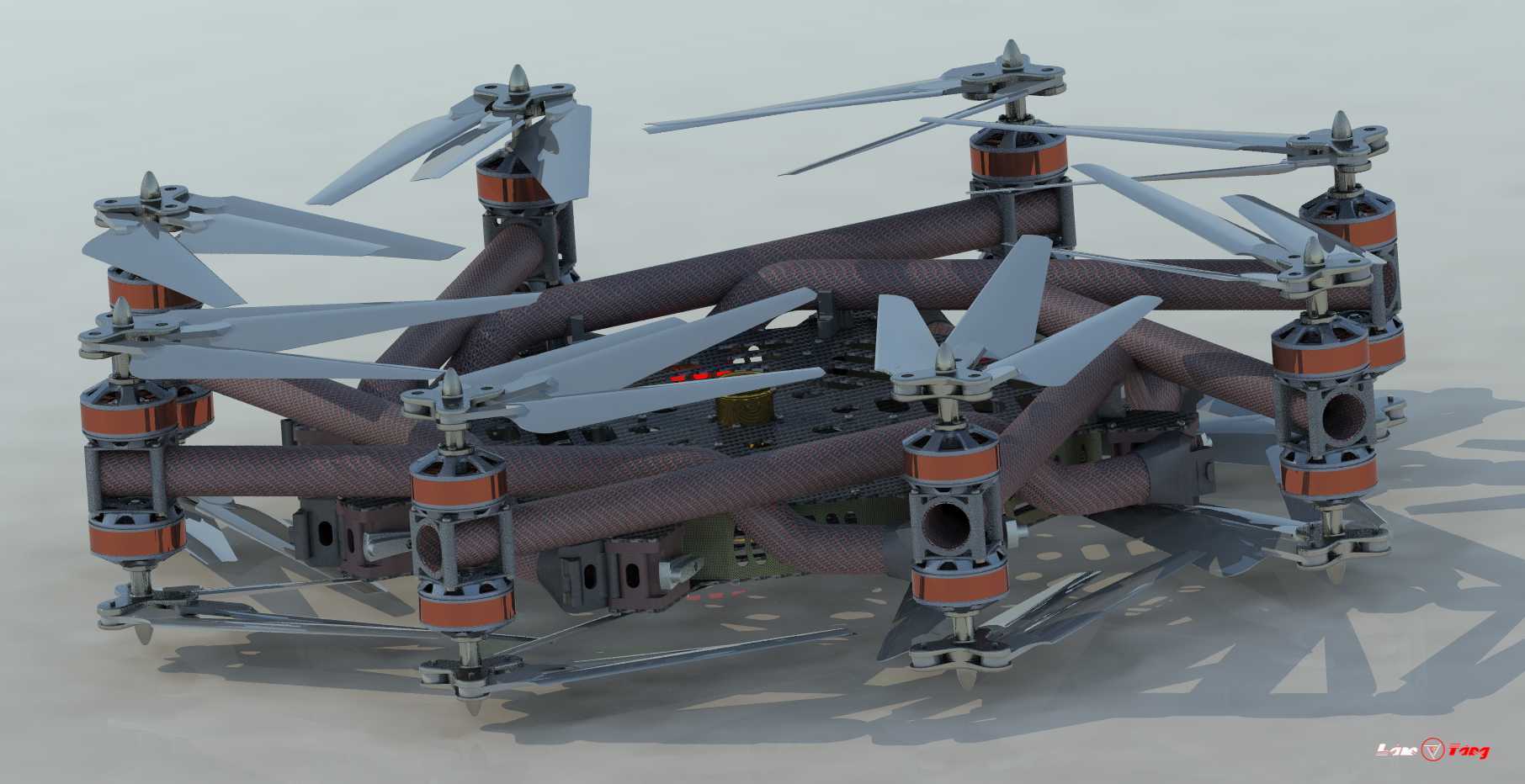

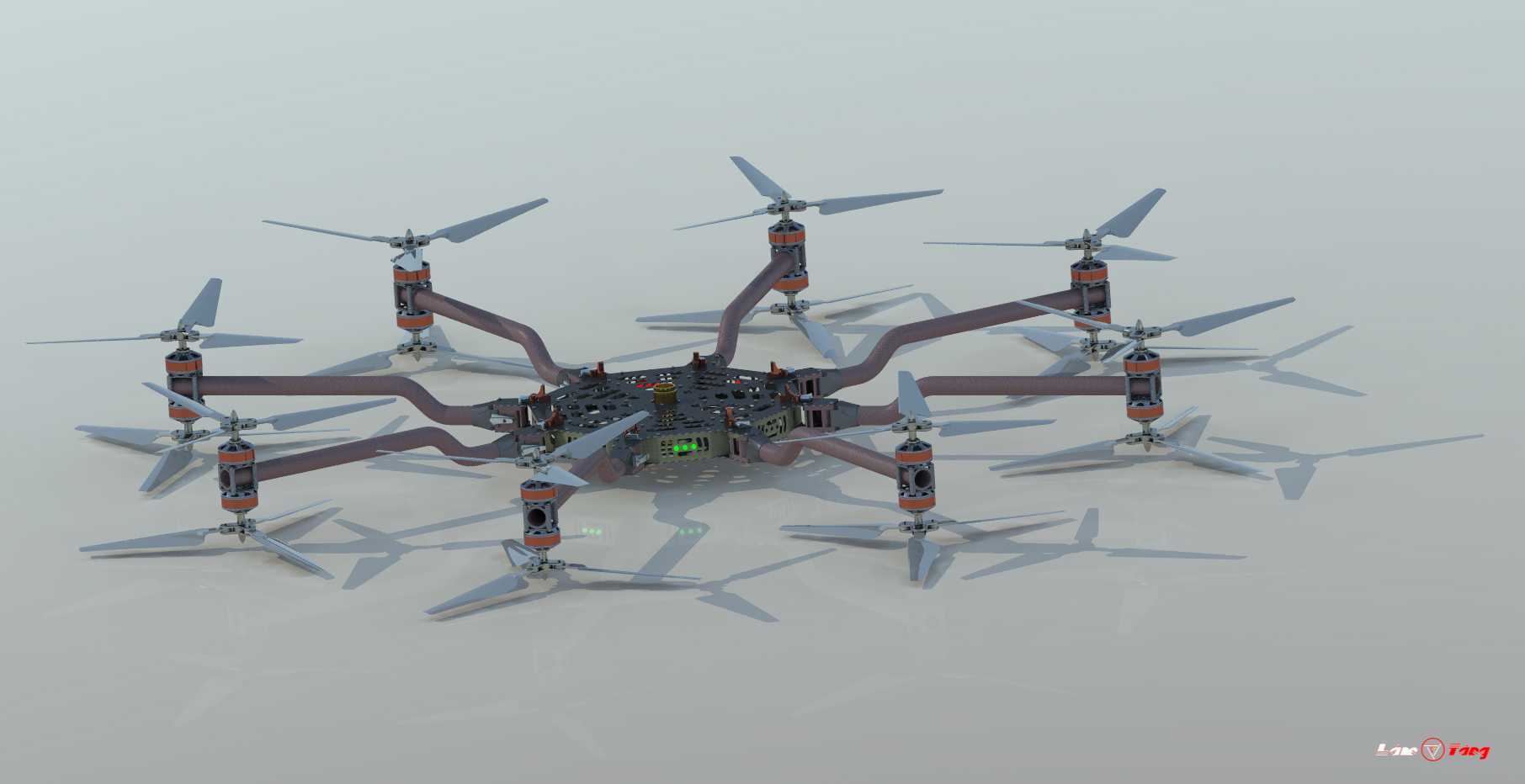

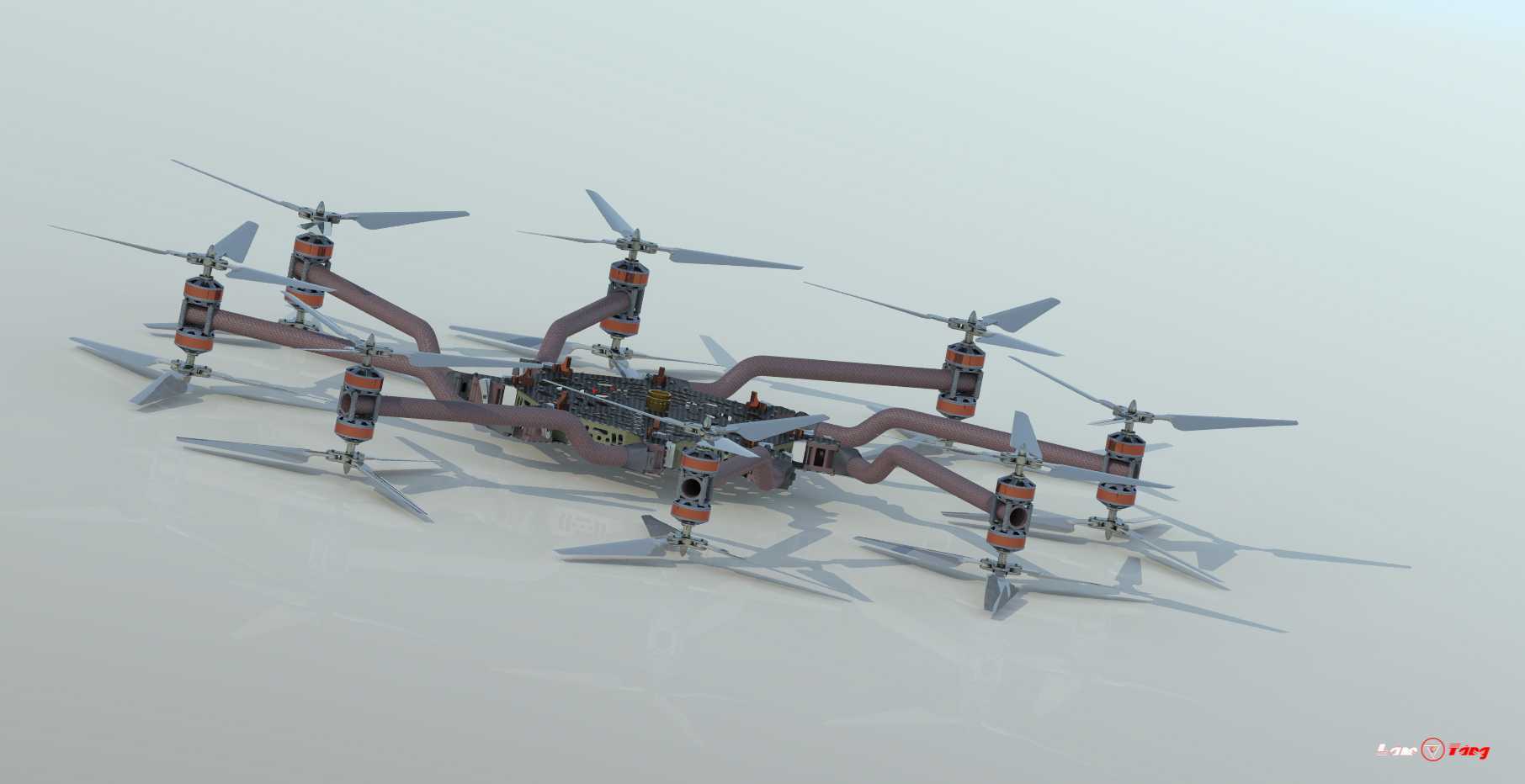

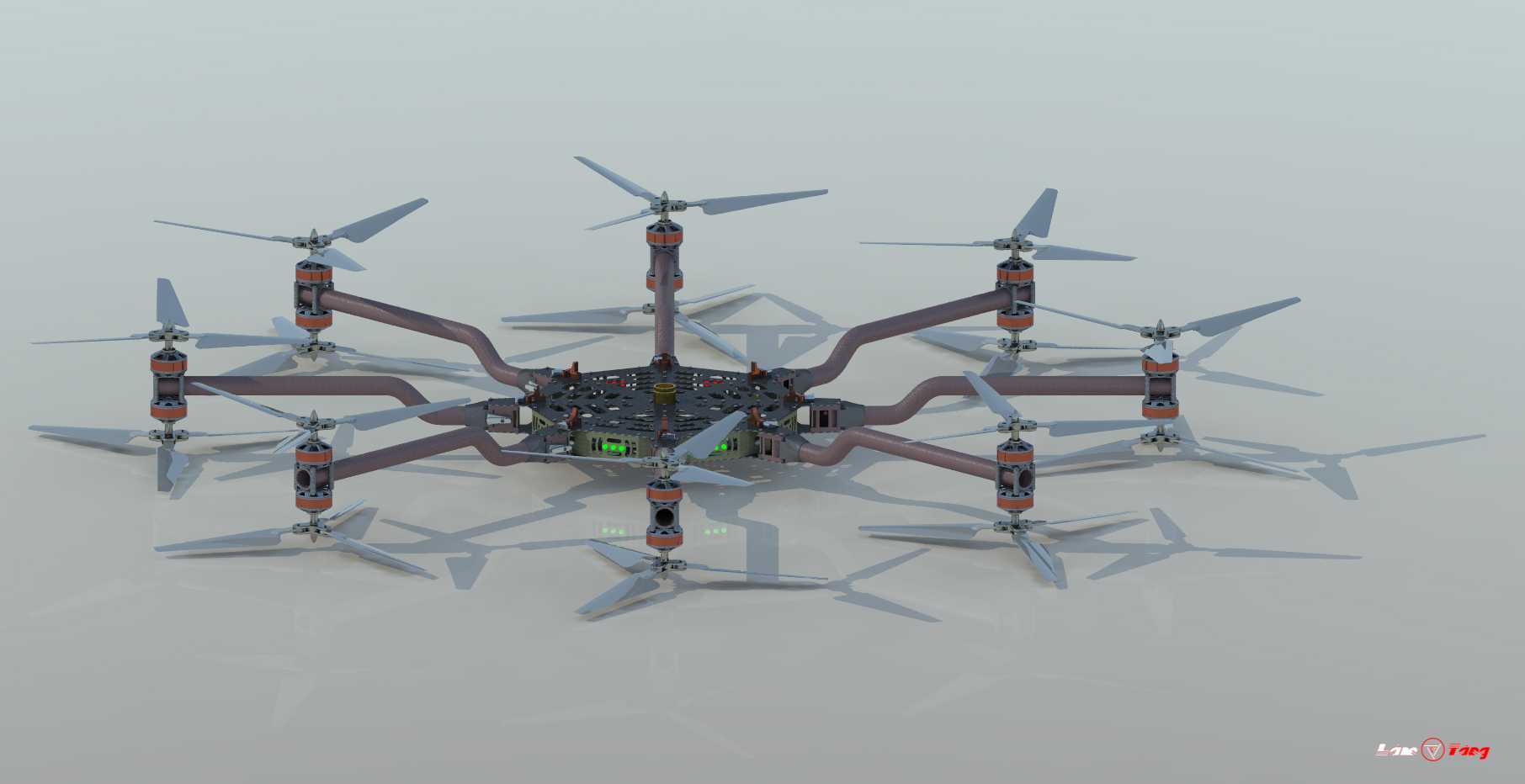

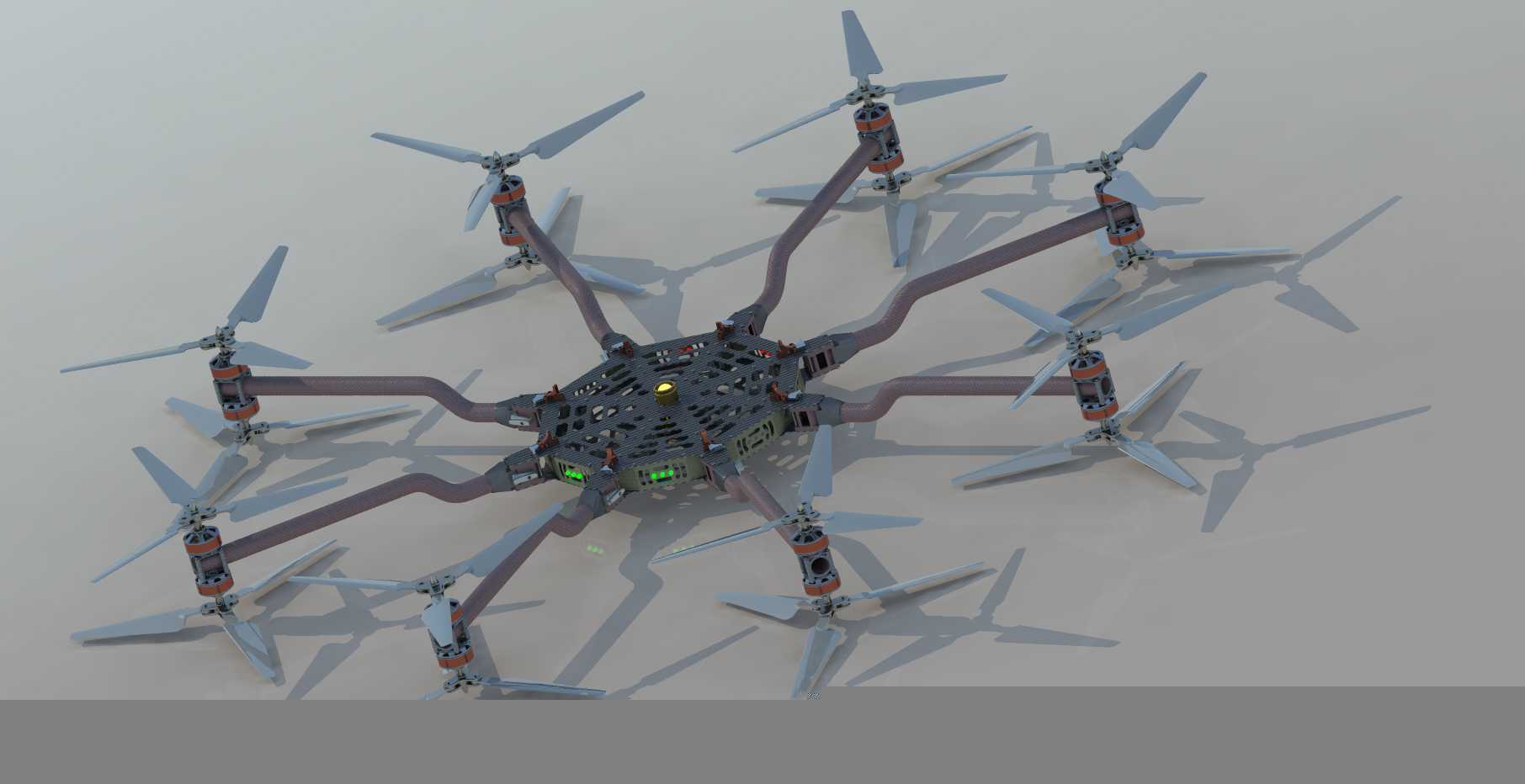

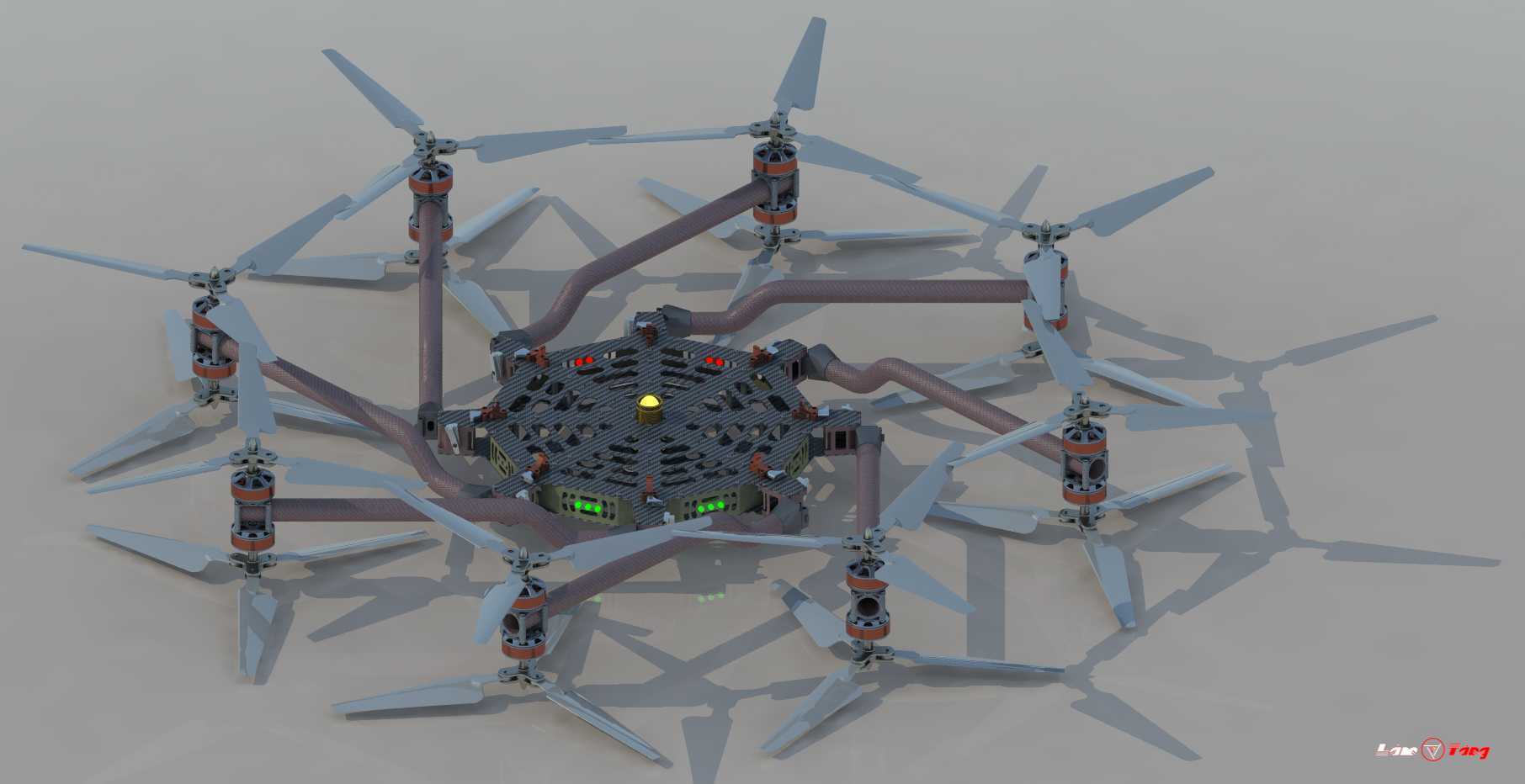

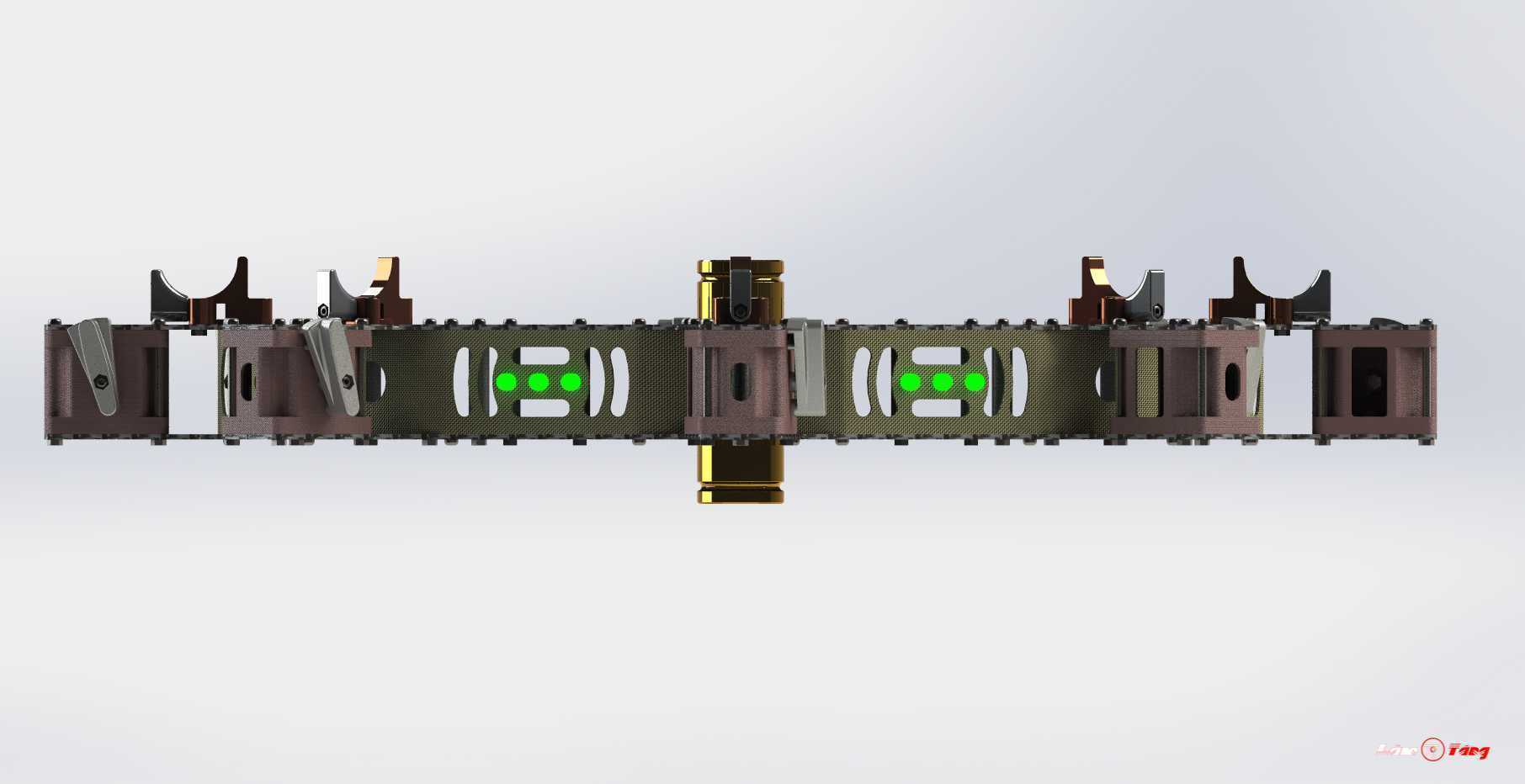

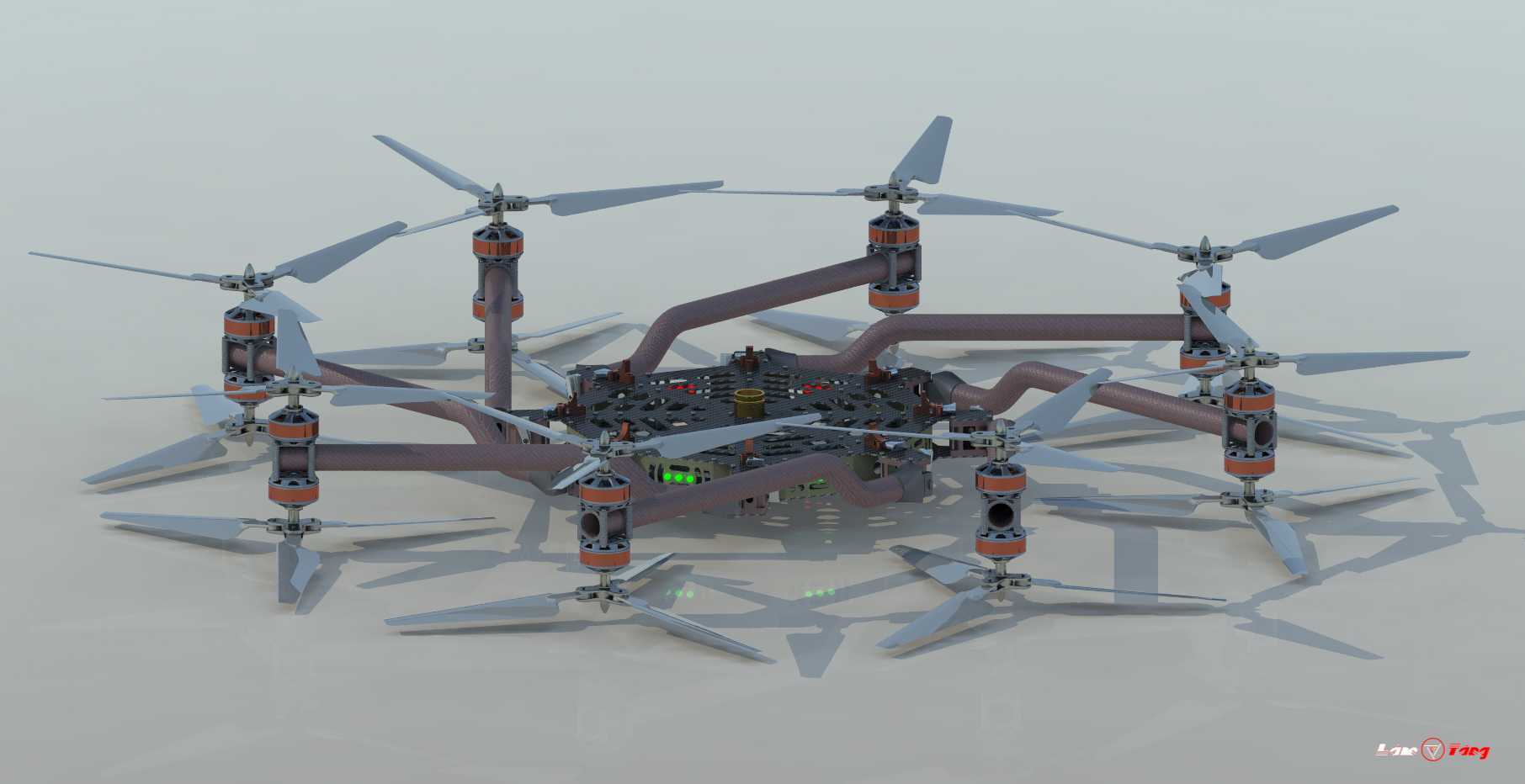

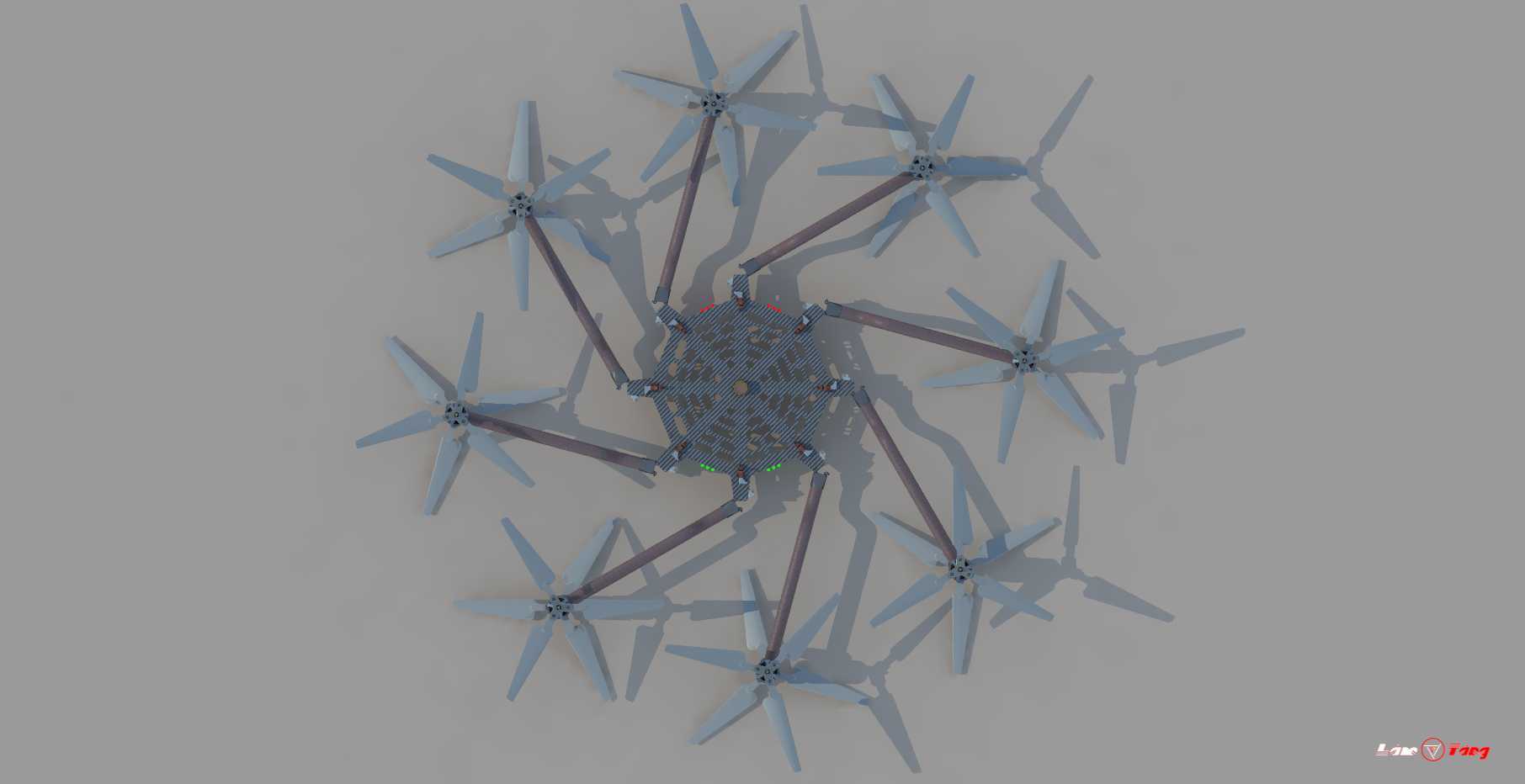

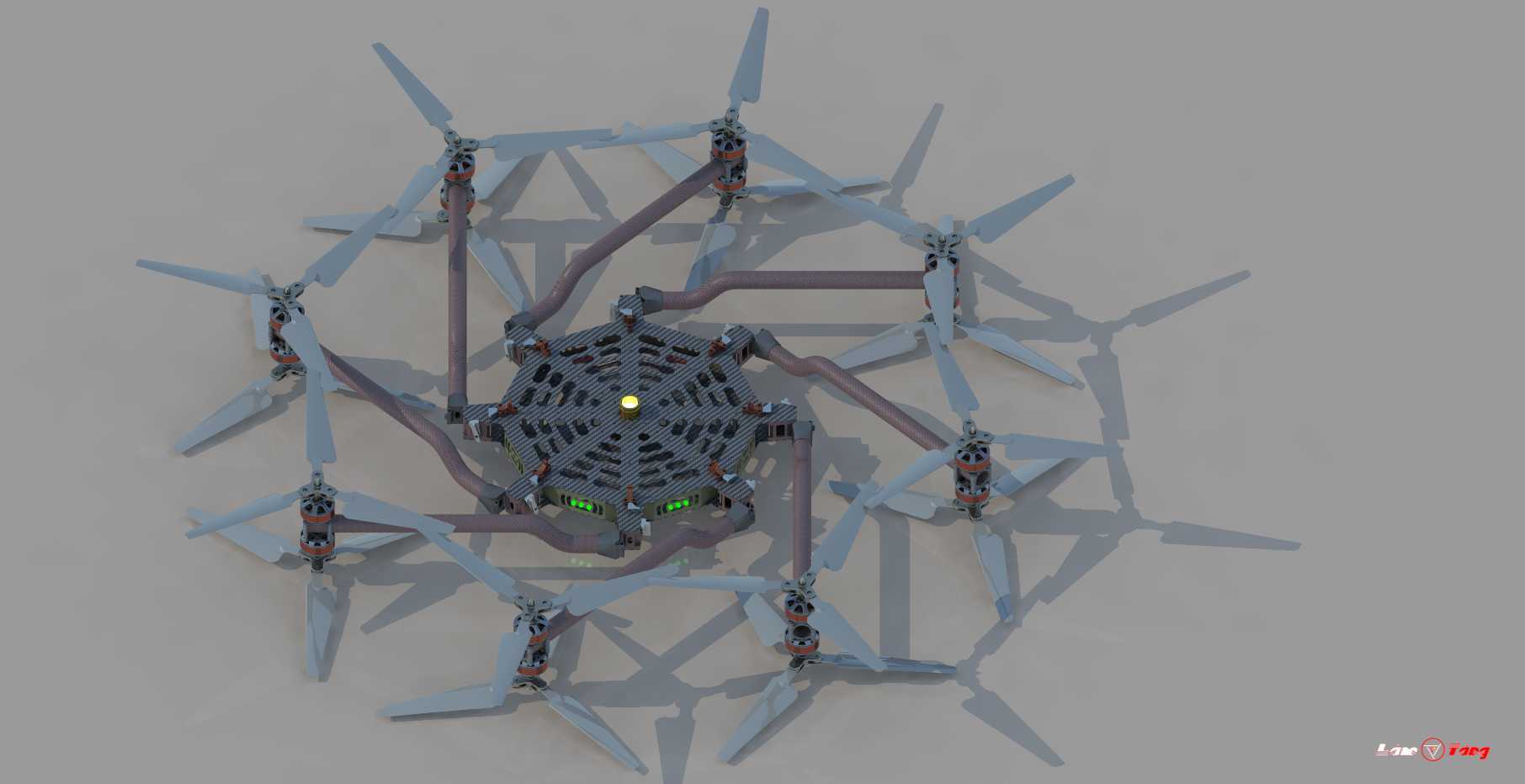

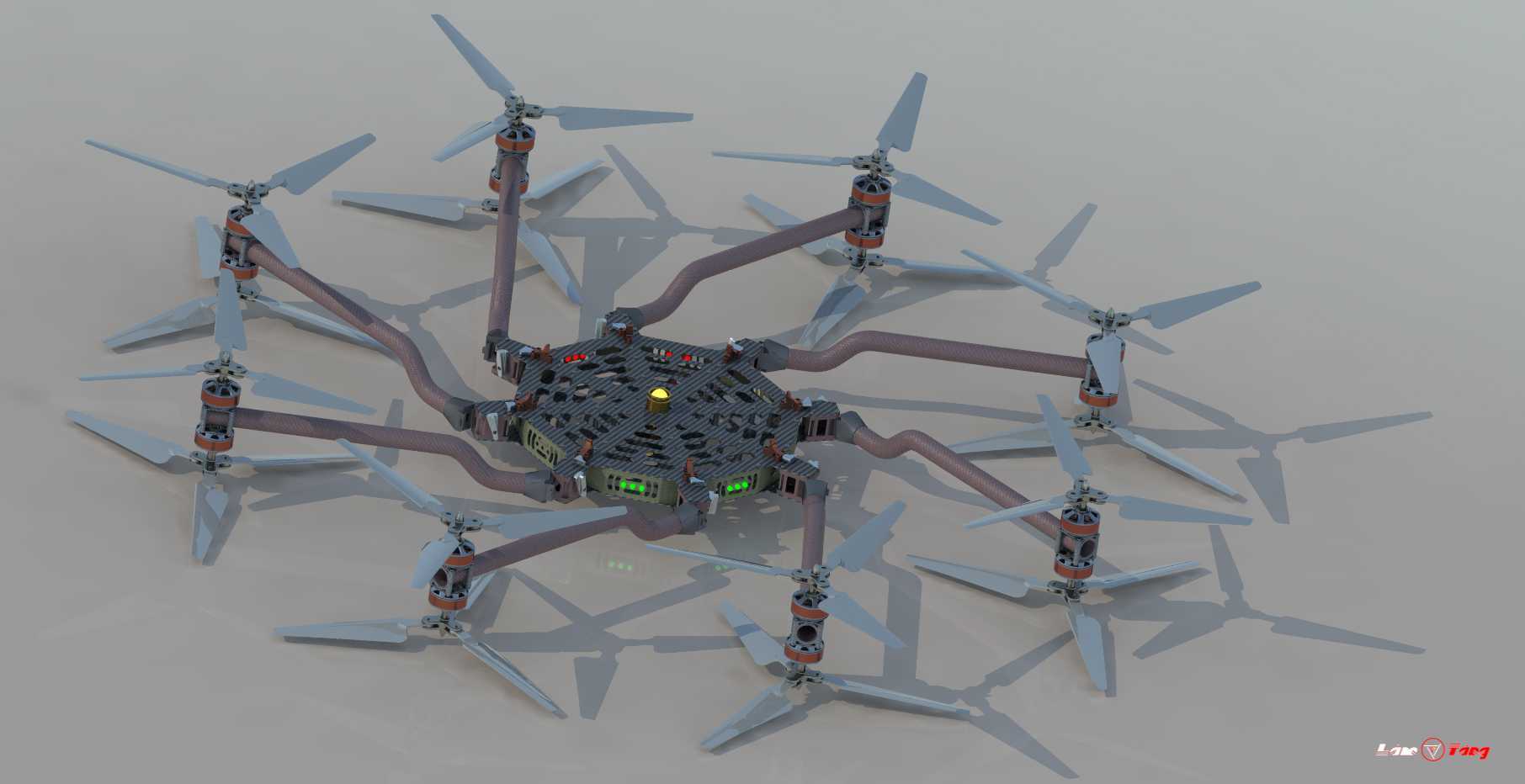

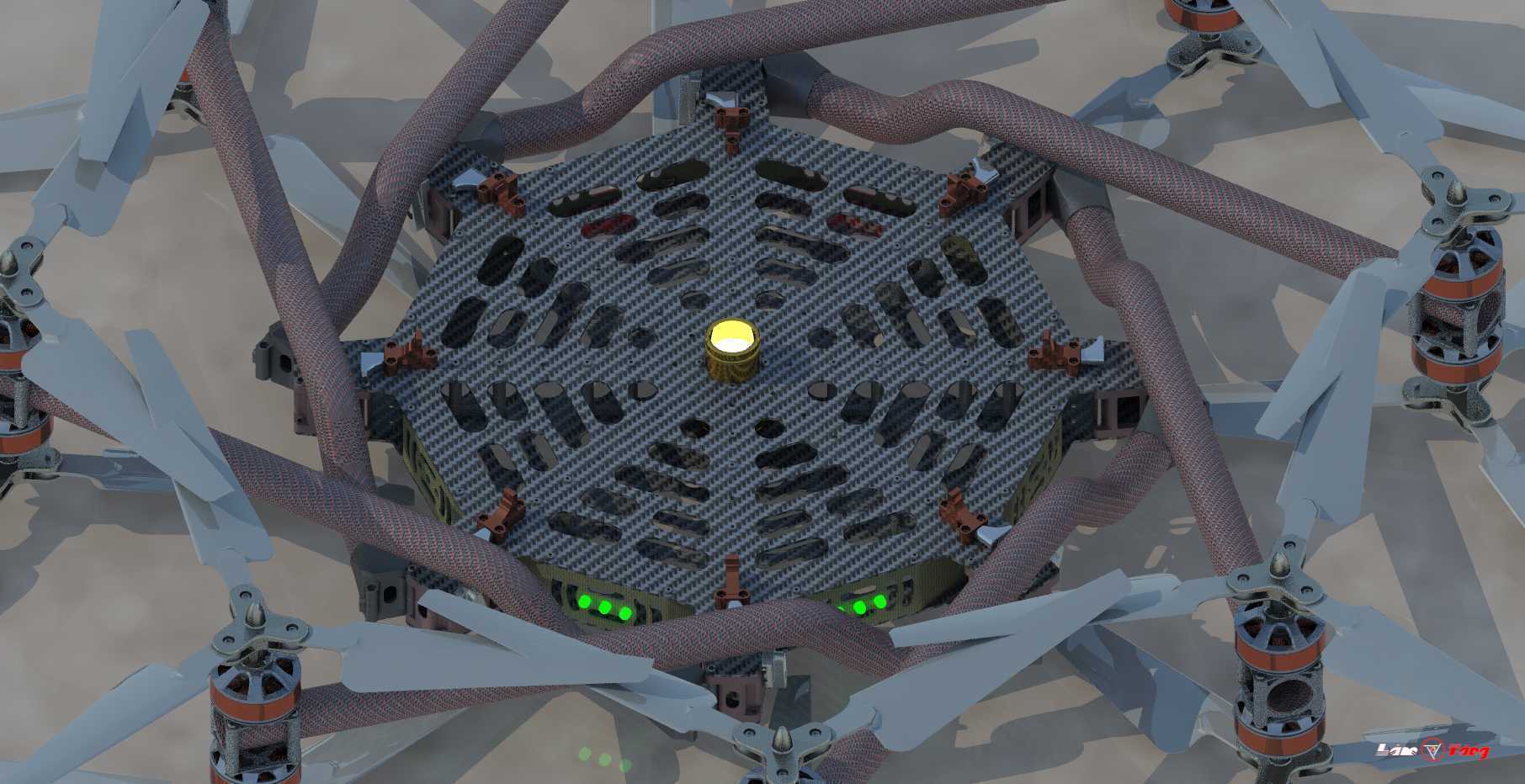

　　这款八轴多旋翼飞行器的结构设计，核心围绕复杂环境下的稳定空中作业需求展开，区别于普通消费级航拍无人机的轻量化取向，整体机架采用中心对称辐射式布局，八根机臂从中心飞控舱向外均匀延伸，相邻机臂夹角保持45度，这种布局能在单动力单元失效时，通过剩余七个动力的动力补偿维持基本飞行姿态，大幅提升作业场景下的设备冗余度。中心舱体采用分层堆叠设计，最上层为GNSS天线与数传天线安装位，中层预留飞控、电调集成安装槽，下层设置电池挂载位与任务载荷挂点，分层结构能将电磁敏感元件与动力供电线路物理隔离，减少大电流供电对飞控信号的电磁干扰，同时让整机重心落在中心舱几何中心下方，提升飞行过程中的姿态稳定性。机臂采用变截面弧形弯折设计，并非直臂结构，

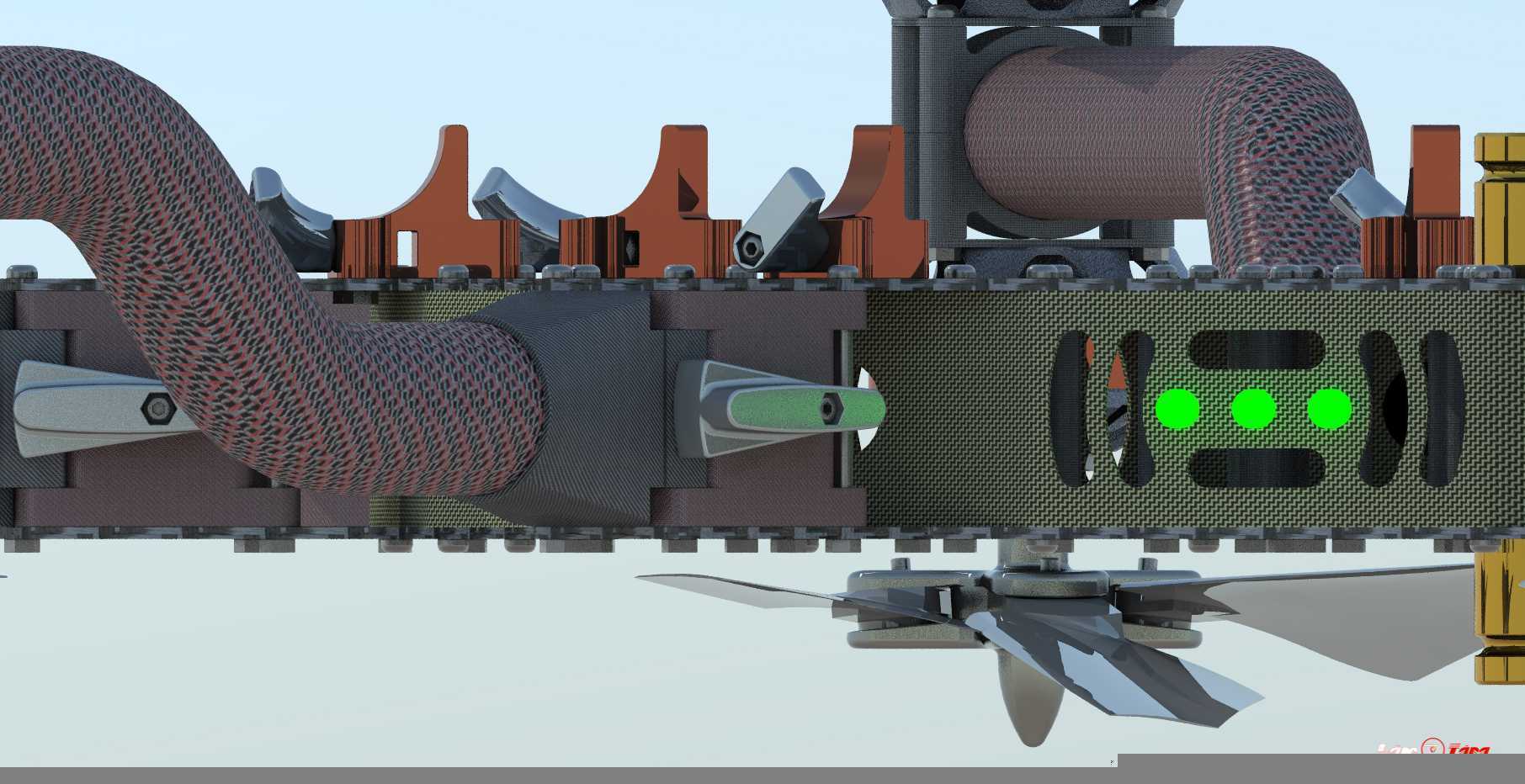

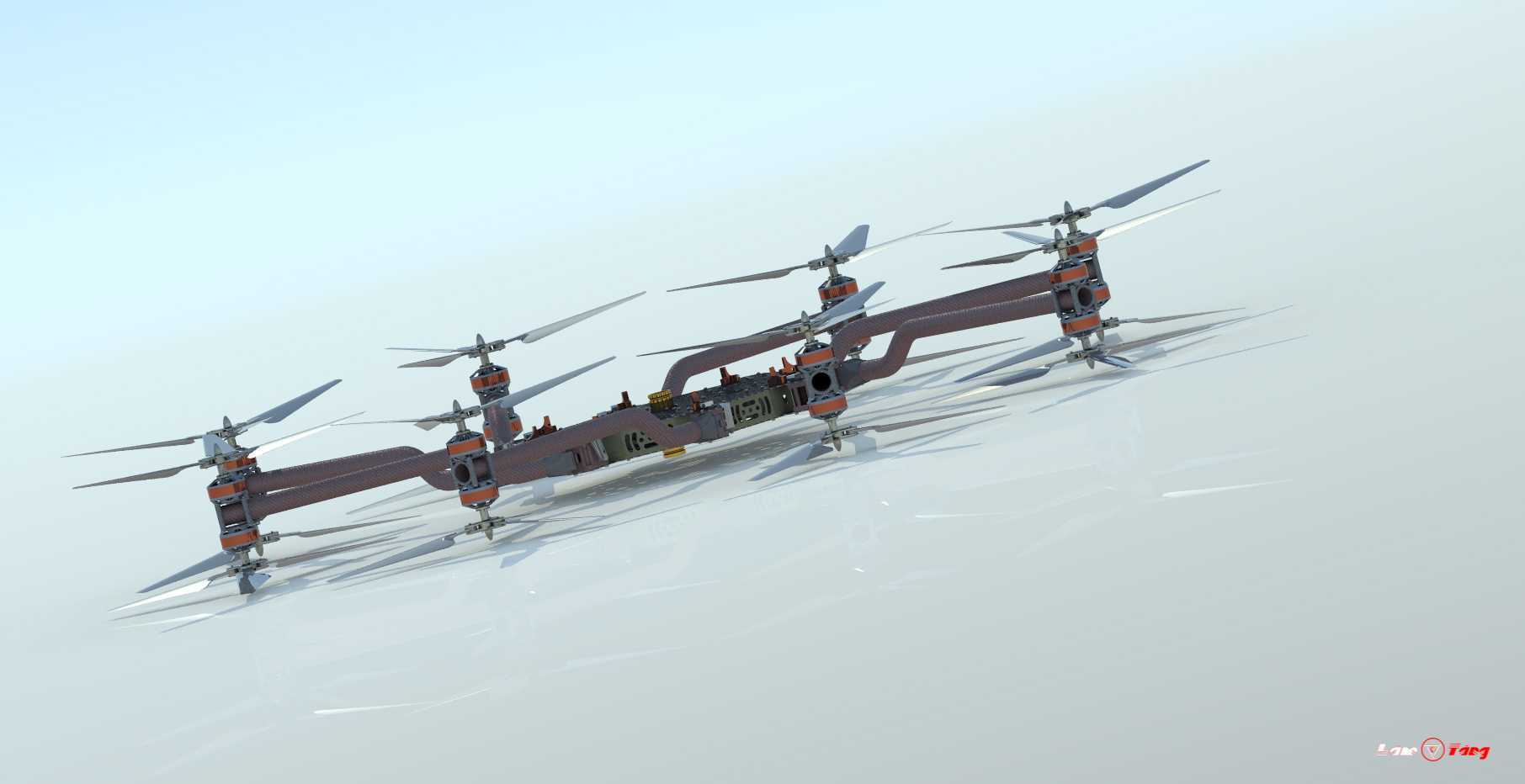

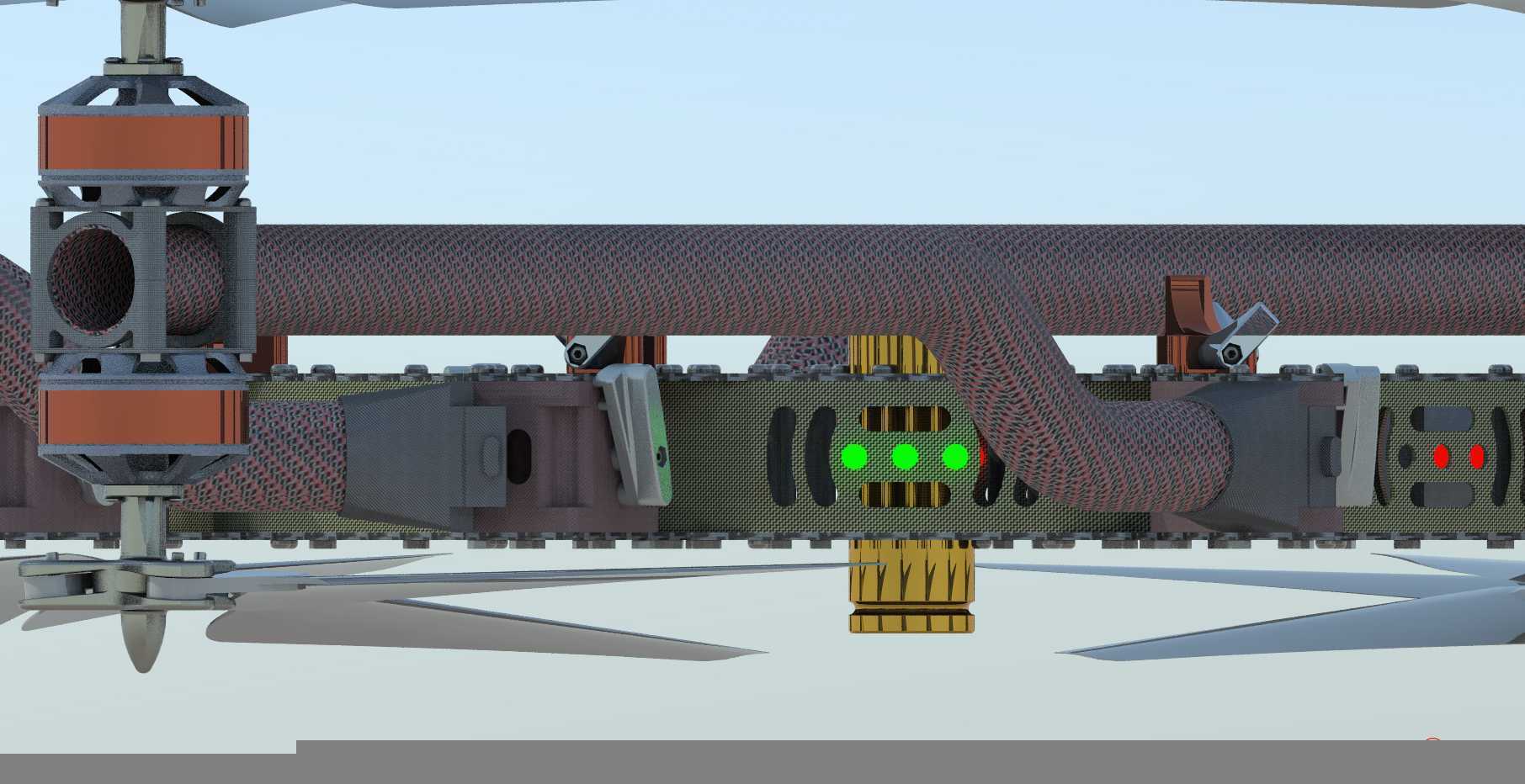

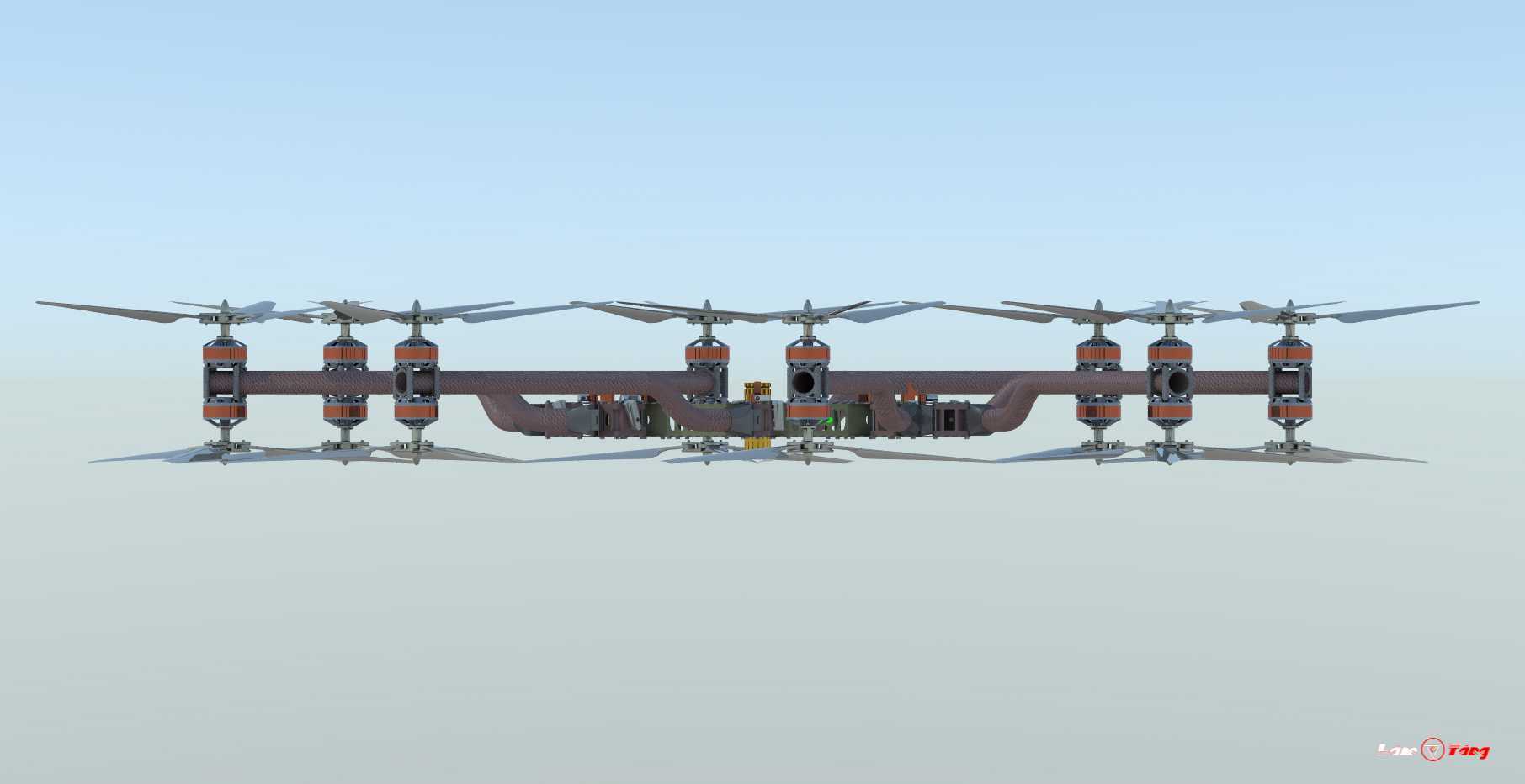

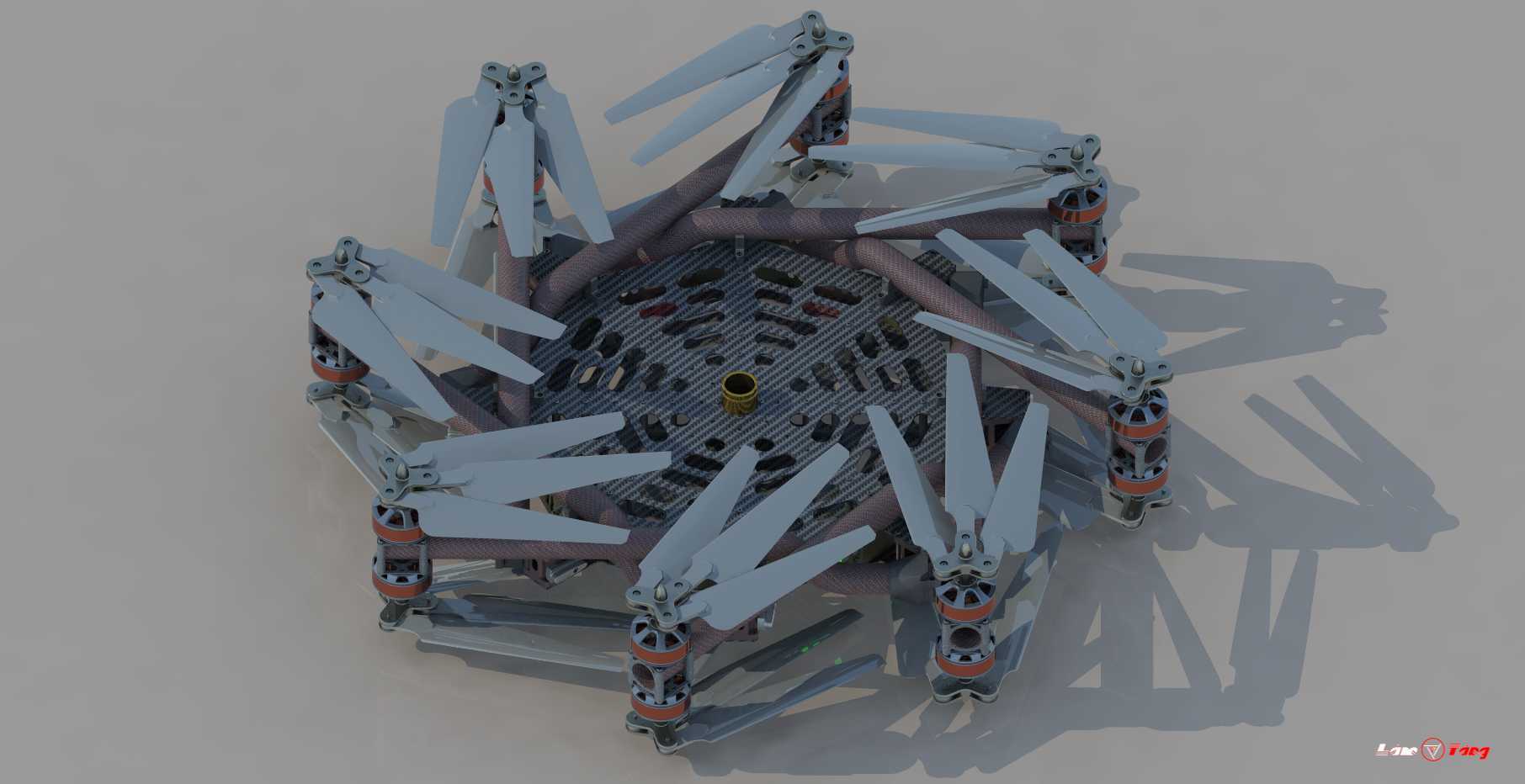

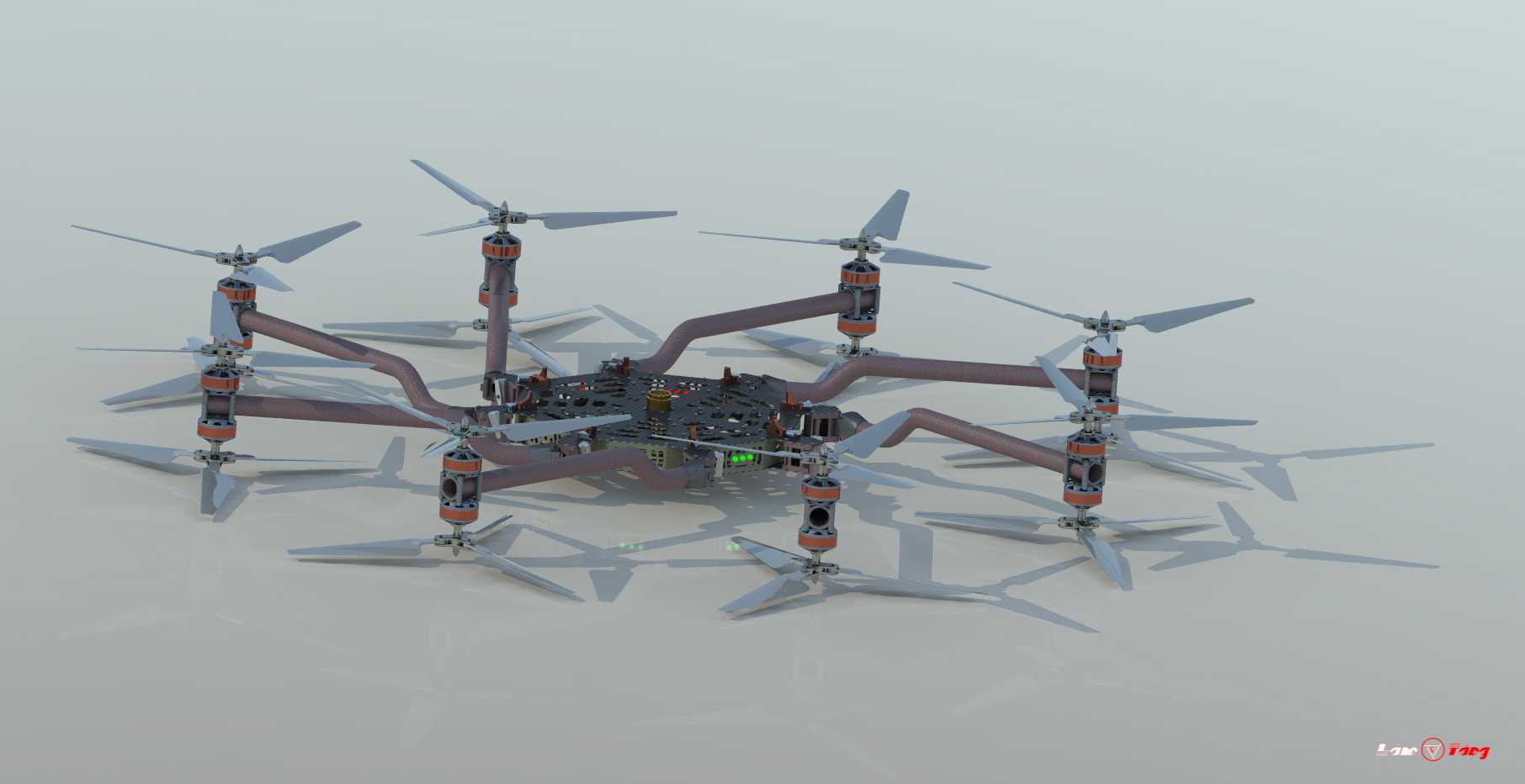

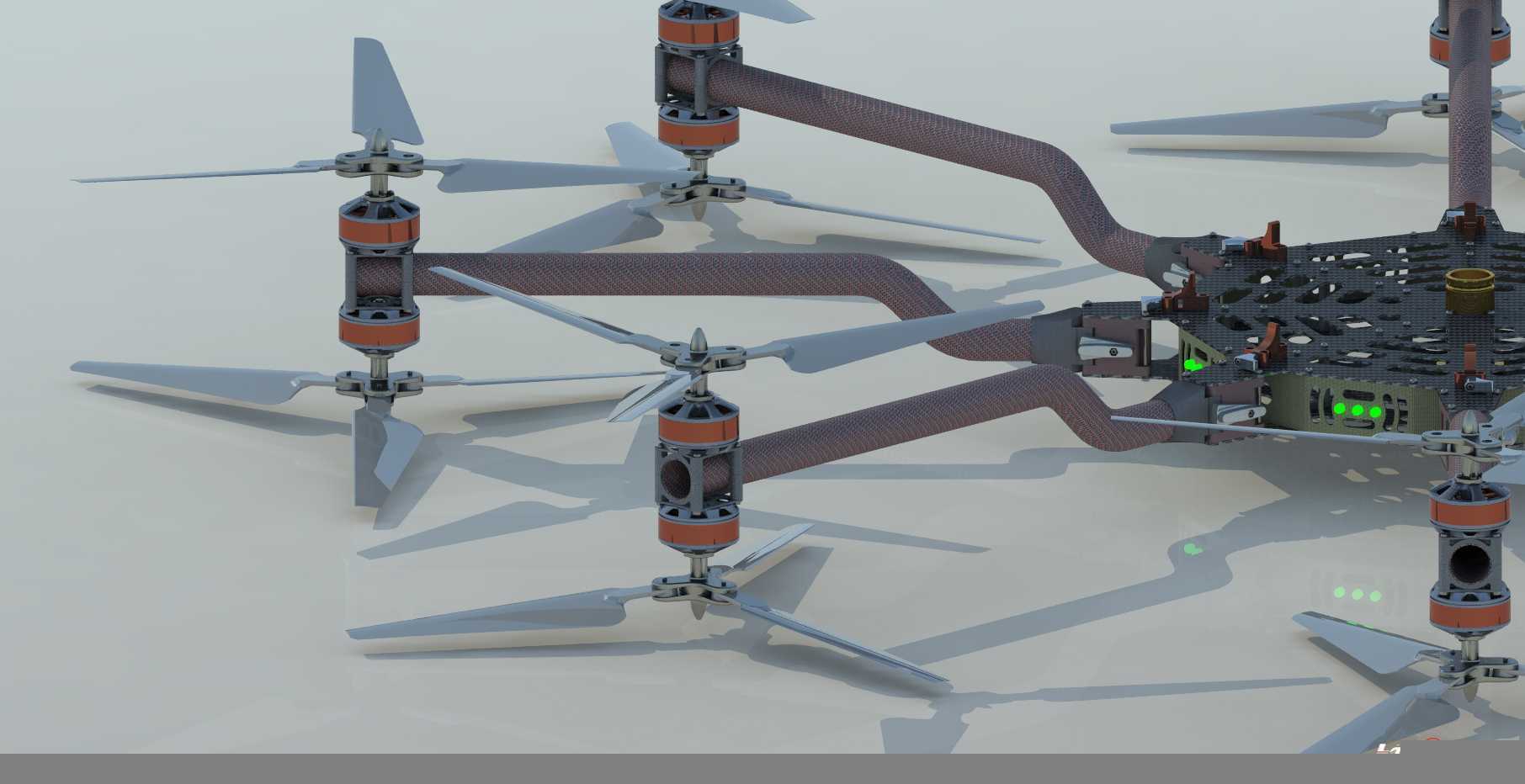

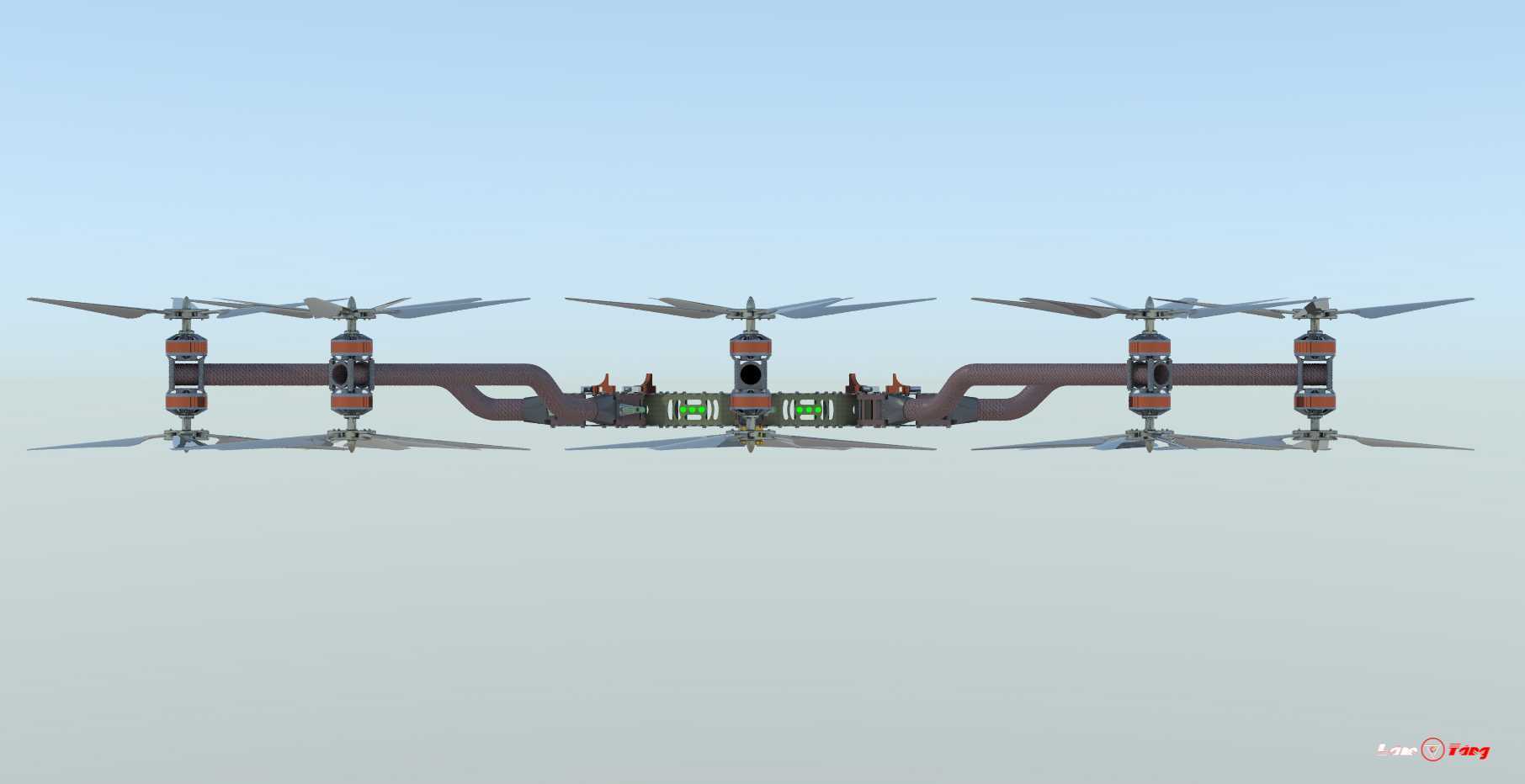

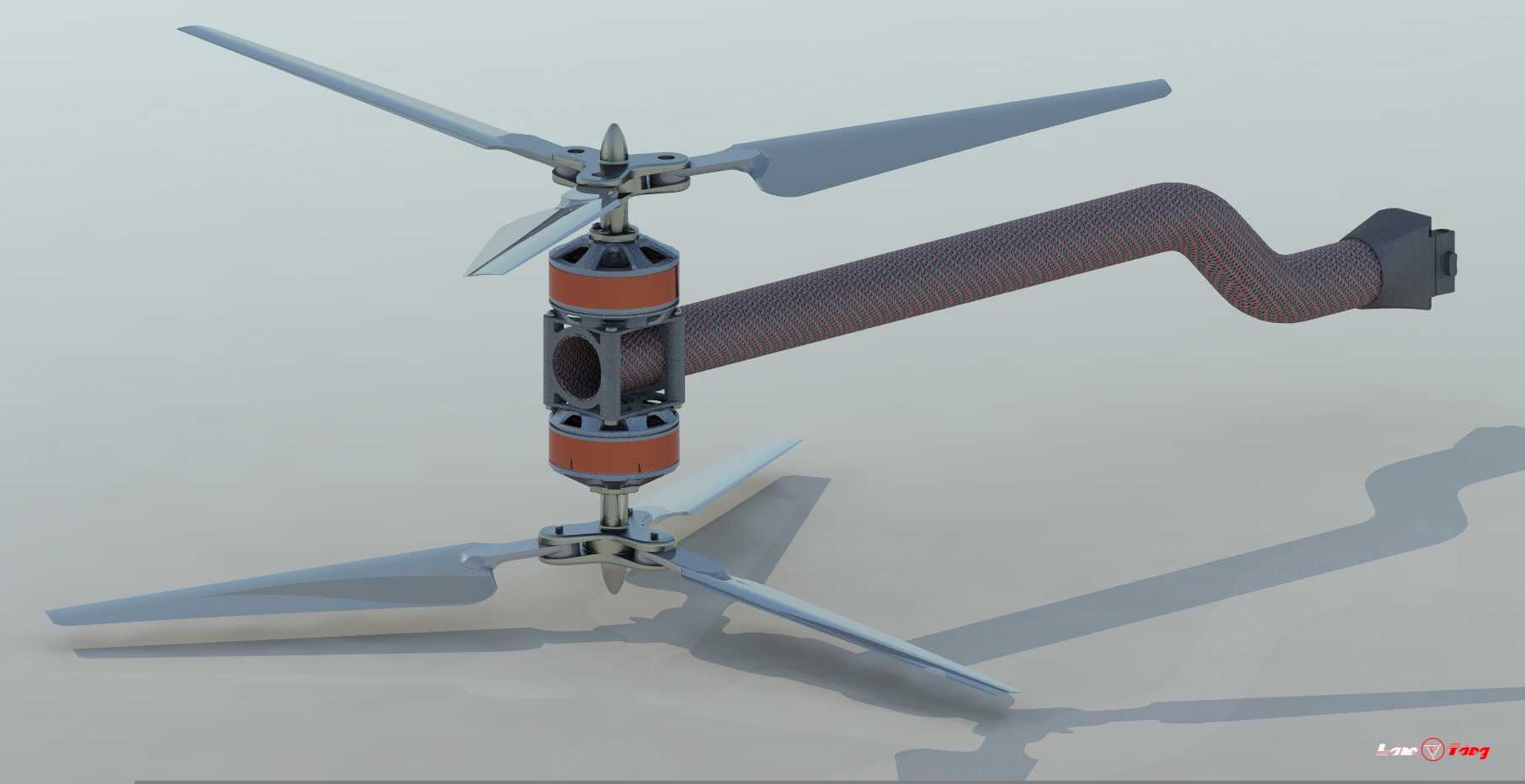

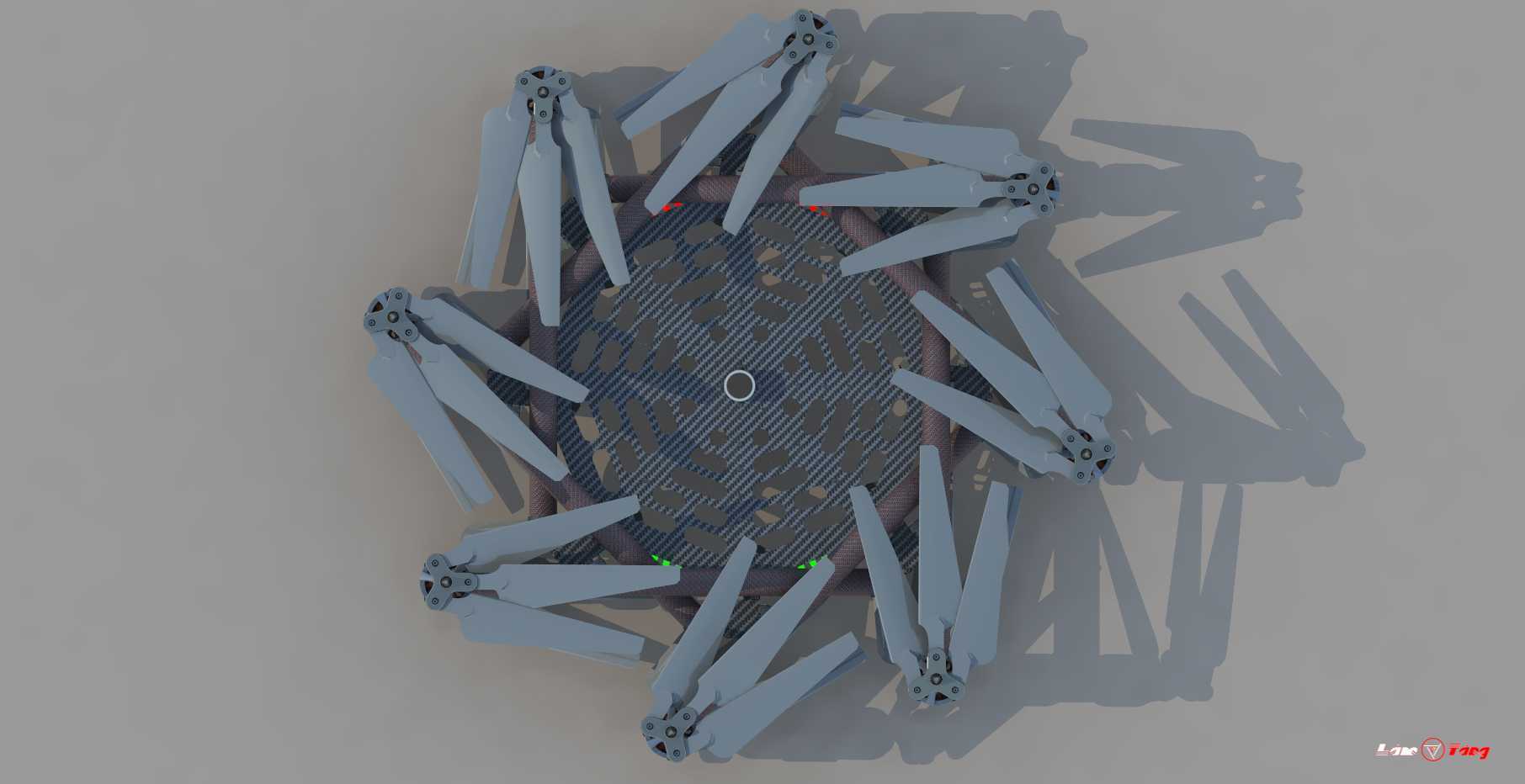

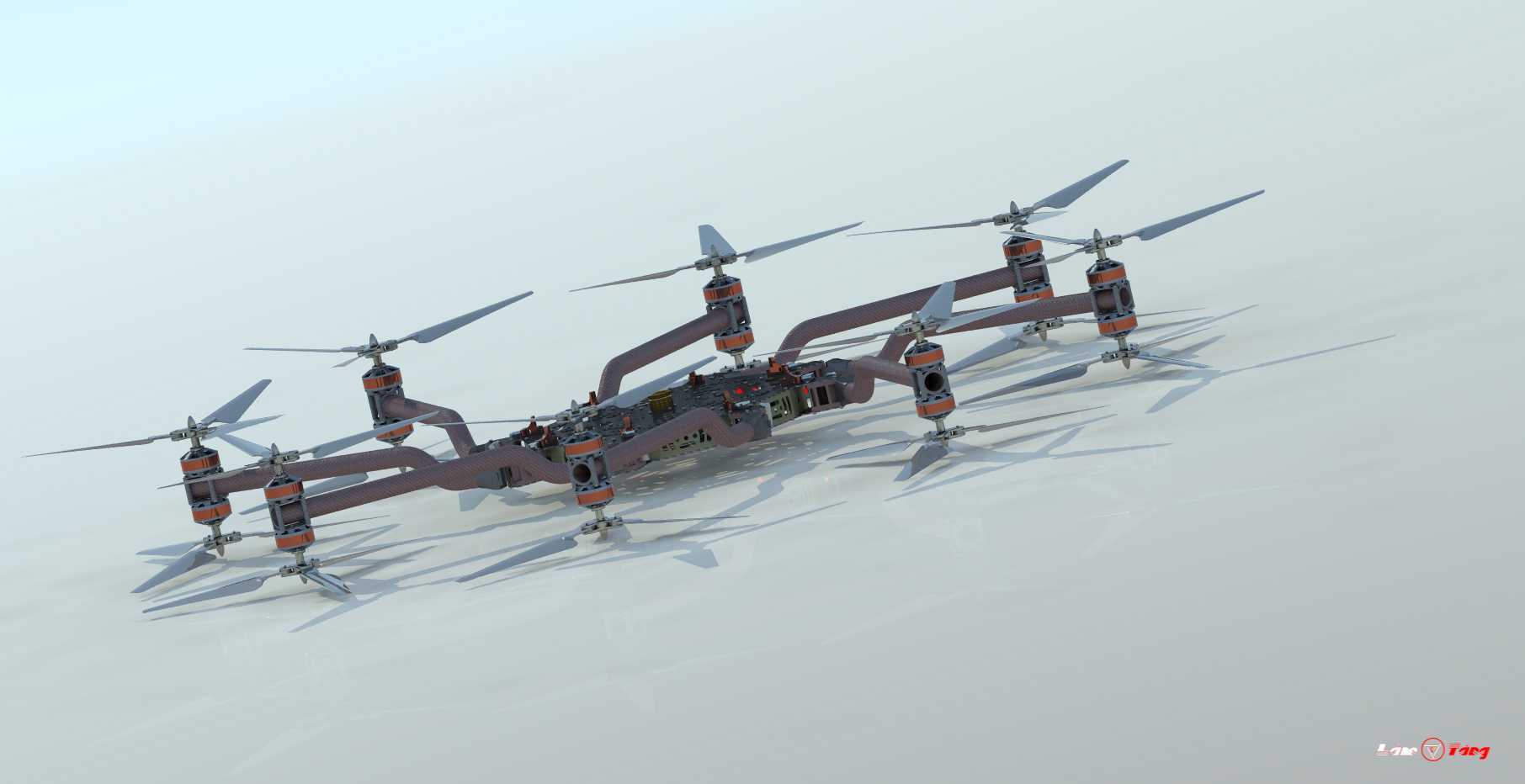

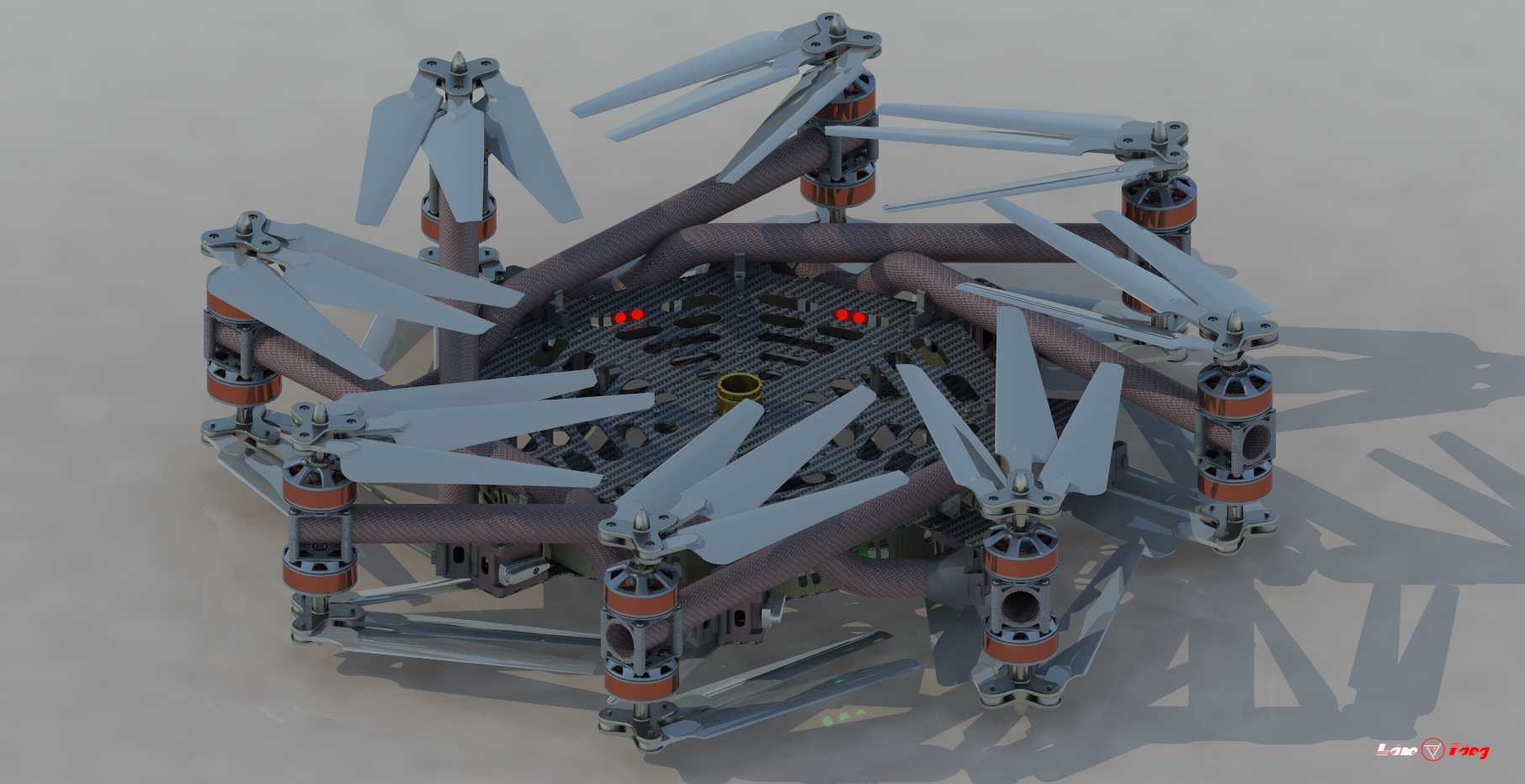

　　这种弯折造型一方面能让相邻旋翼的旋转平面形成高度差，减少旋翼下洗气流的相互干扰，提升动力效率，另一方面弧形结构的抗扭刚度优于等径直臂，在飞行器做急停、转向等大机动动作时，机臂形变量更小，能减少动力端的震动传递到中心舱，提升任务载荷的工作稳定性。每个机臂末端的动力安装座预留了标准电机安装孔位，支持适配不同拉力级别的无刷电机，安装座与机臂采用快拆式连接结构，日常转场运输时可快速拆卸机臂，缩小收纳体积，作业时无需额外工具即可完成组装，适配外场作业的快速部署需求。起落架采用高位支撑结构，安装在中心舱下方两侧，支撑高度预留了足够的任务载荷安装空间，可挂载可见光相机、红外热成像仪、小型抛投装置等不同作业载荷，起落架支脚采用弧形缓冲结构，

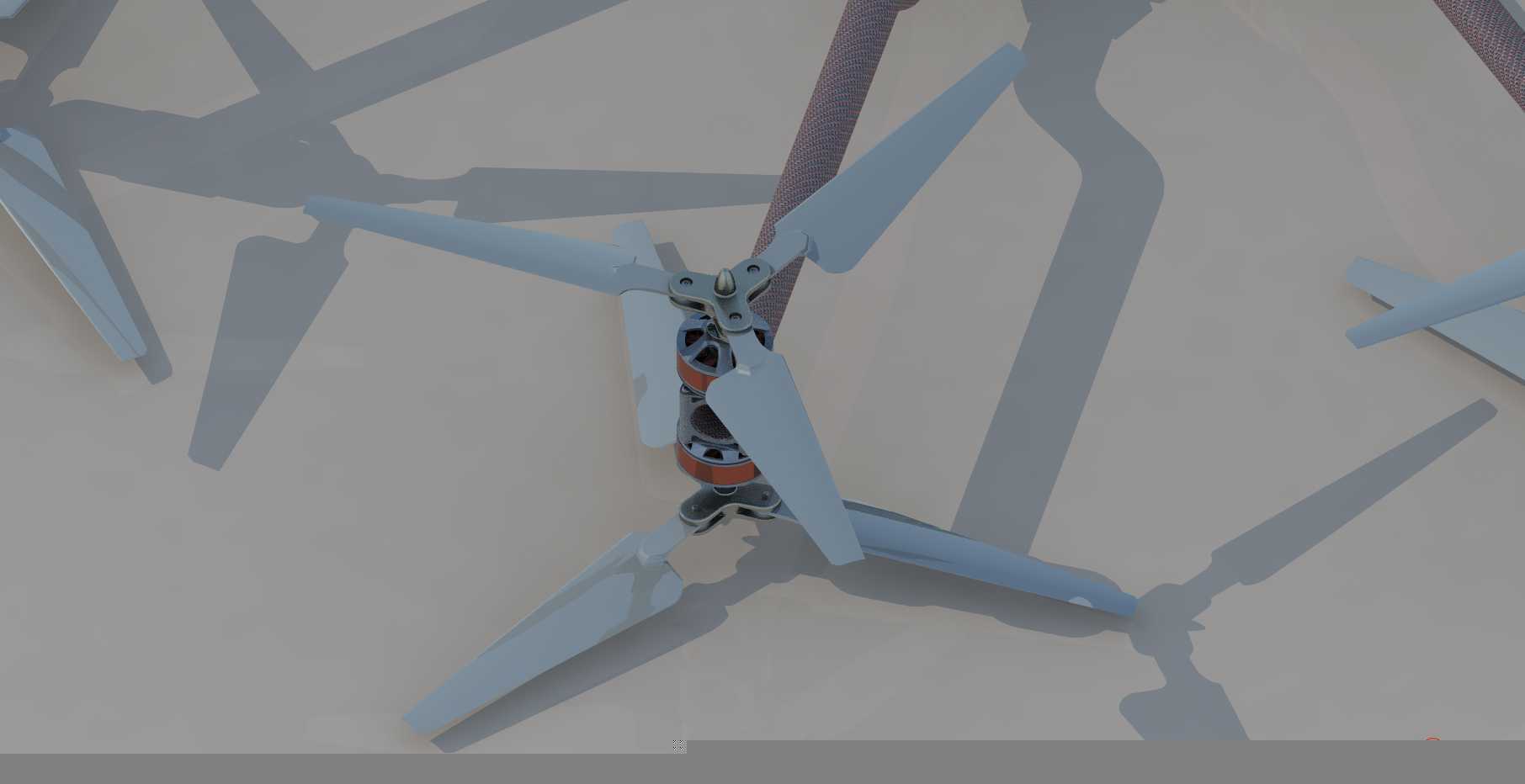

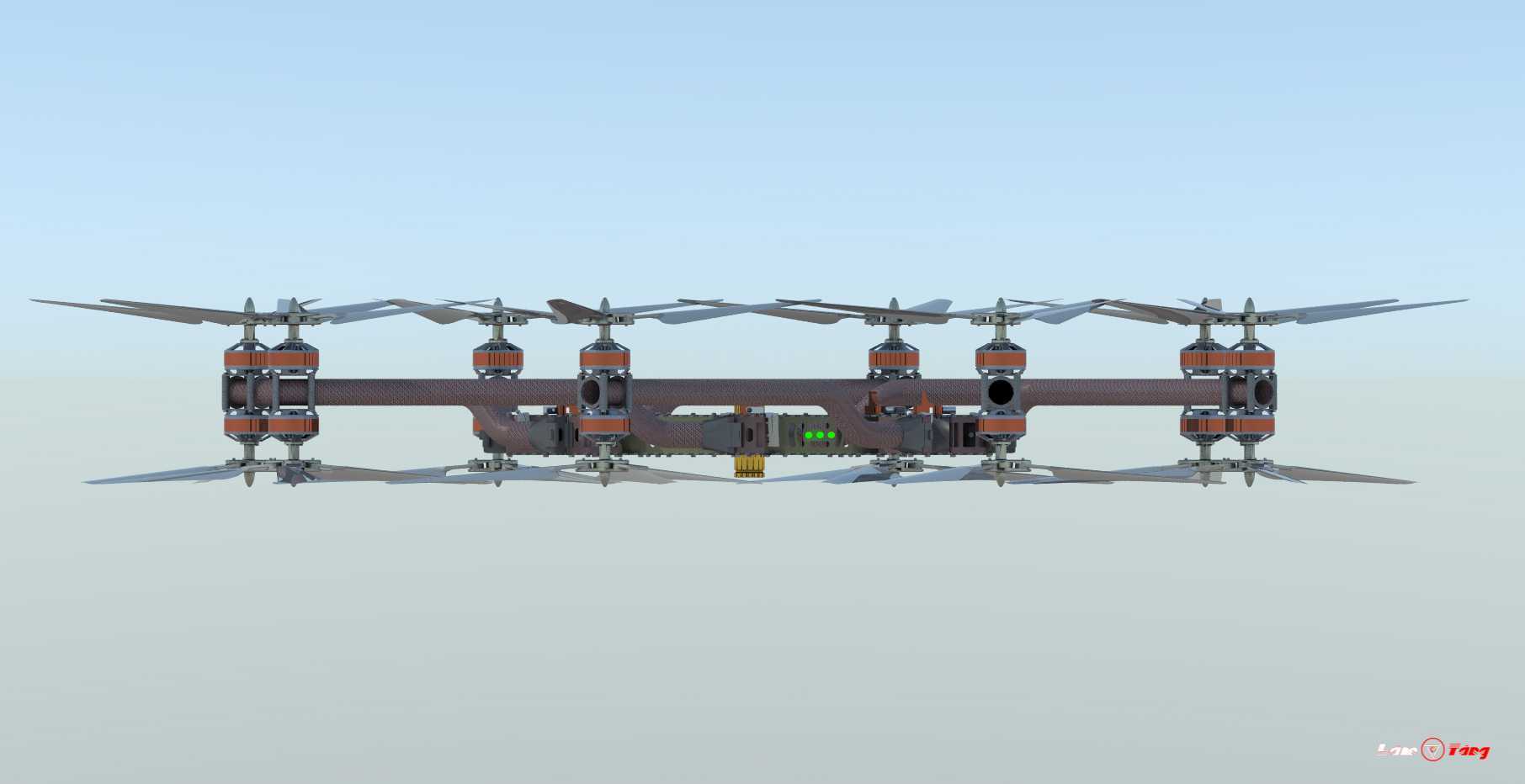

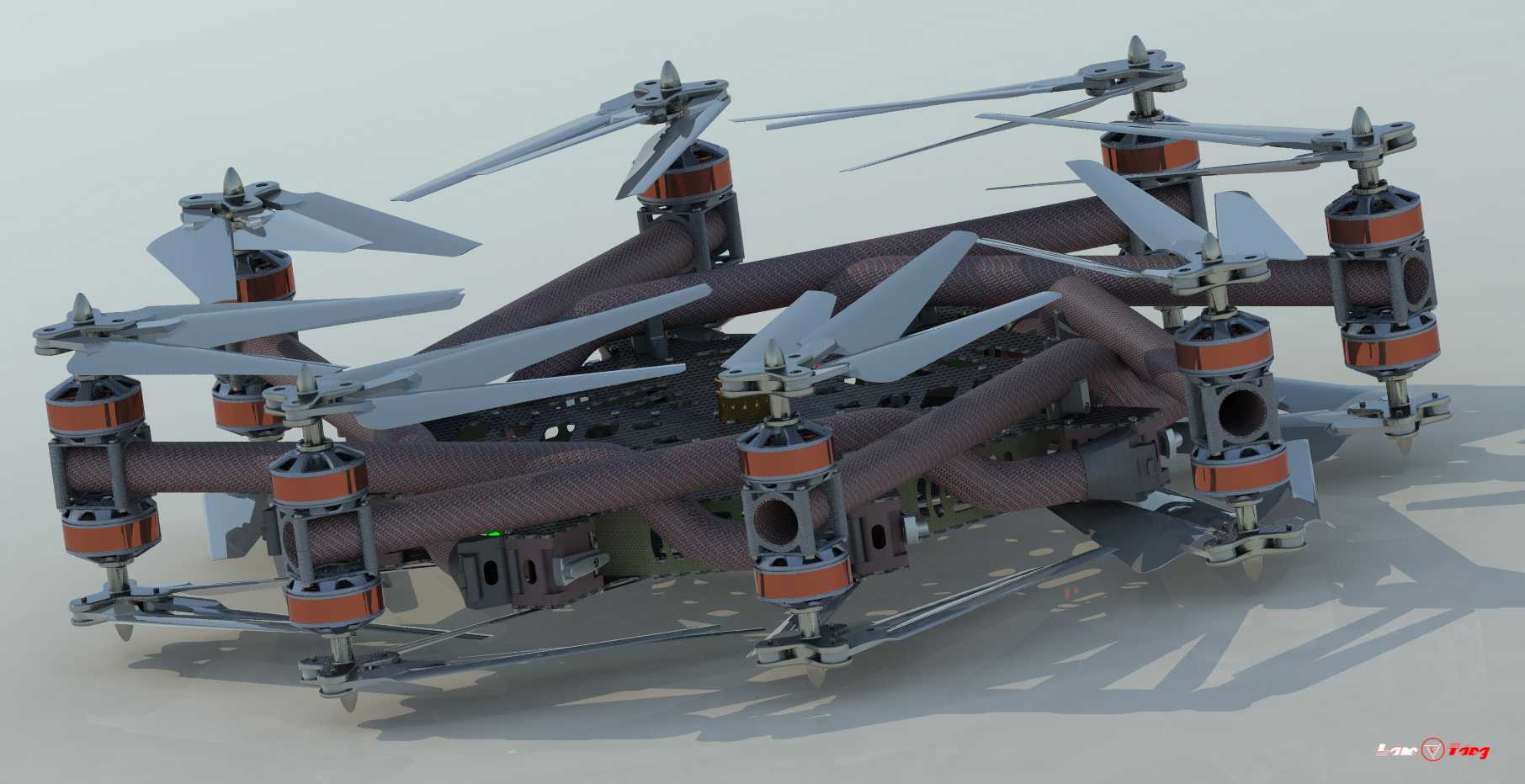

　　降落时能吸收部分冲击载荷，避免硬着陆对中心舱内精密电子元件造成冲击损伤。旋翼采用正反桨交错布局，相邻机臂的旋翼旋转方向相反，可抵消旋翼旋转产生的反扭矩，无需额外的尾桨结构即可维持航向稳定，每个旋翼的旋转平面与机臂末端保持固定倾角，能在飞行器姿态倾斜时提供足够的水平分力，提升抗风性能，可在六级风环境下维持稳定悬停，适配户外巡检、航拍测绘、应急物资投送等多种作业场景。从安装边界来看，中心舱的飞控安装位预留了通用飞控的安装孔距，支持市面上主流的开源及商用飞控系统直接安装，电池挂载位支持适配不同容量的标准航模锂电池，可根据作业续航需求灵活选择电池规格，任务载荷挂点采用标准快装接口，可快速切换不同作业模块，无需对机架结构进行二次改装。

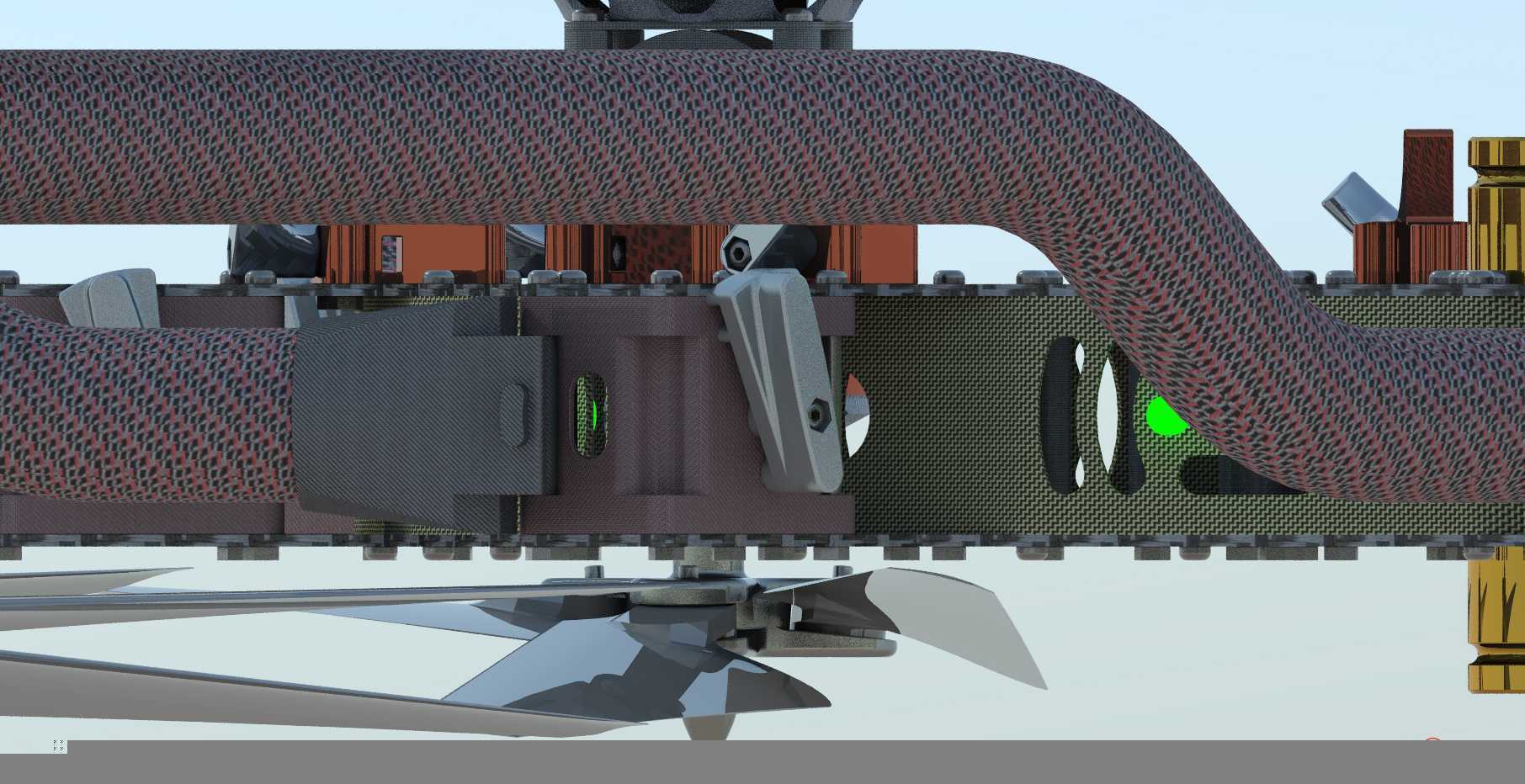

　　整机的布线槽沿机臂内部设置，动力线与信号线分槽布置，避免线路缠绕同时减少信号干扰，机臂与中心舱的连接部位设置了加强筋结构，可承受大拉力电机工作时的反复载荷，避免长期使用后出现连接部位疲劳断裂的问题。在实际作业场景中，这款八轴飞行器可用于电力线路巡检，搭载可见光与红外双光吊舱排查线路过热隐患；也可用于小范围测绘作业，搭载正射相机完成地形数据采集；应急场景下可挂载小型急救物资完成狭窄区域的投送任务，相比六轴及四轴飞行器，八轴布局的动力冗余度更高，在城市楼宇间、山区复杂气流环境下作业的安全性更强，即使单个电机或者电调出现故障，也能通过飞控的动力补偿算法平稳降落，减少设备坠损带来的作业风险。
