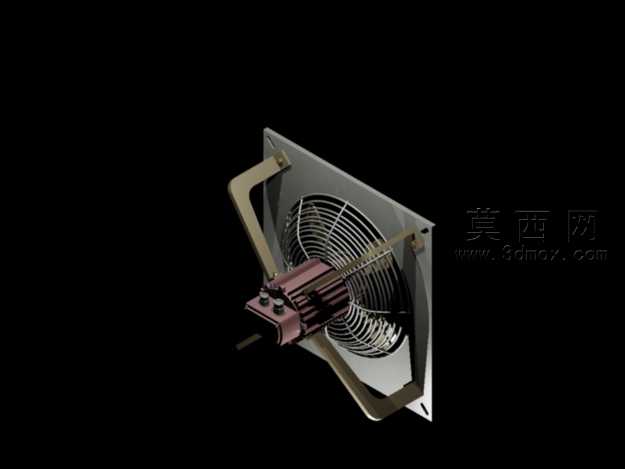

壁挂式工业排气扇结构三维设计

本款排气扇三维模型采用参数化建模思路完成，首先从核心功能部件出发搭建整体装配逻辑，先构建驱动电机的主体结构，还原电机外壳的散热筋造型、接线端子的凸起结构以及输出轴的同轴定位特征，保证电机与扇叶的装配公差符合实际生产要求。扇叶部分采用曲面建模方式，根据轴流排风的气动特性调整叶片的倾斜角度与曲面弧度，每片叶片的边缘做了圆弧过渡处理，避免运行时产生风噪，同时在扇叶中心设计了与电机轴匹配的锁紧卡扣结构，还原真实产品的安装逻辑。外部防护网罩采用阵列特征完成，均匀排布的金属钢丝通过径向与周向的筋条交叉固定，网罩的边框做了卷边处理，既提升结构强度也避免安装时划伤操作人员。背部的方形安装面板预留了墙体固定的螺丝孔位，面板边缘做了折边强化设计，同时在面板与电机之间设计了L型的金属固定支架，支架上预留了调节腰型孔，可根据安装需求调整电机的前后位置，保证扇叶与网罩的安全间隙。渲染阶段采用金属材质区分不同部件：电机外壳使用哑光铸铁材质，还原工业产品的厚重质感；扇叶采用磨砂塑料材质，表面添加细微的颗粒纹理提升真实感；防护网与安装支架使用镀锌金属材质，模拟金属表面的轻微反光特性；安装面板采用冷轧钢板喷塑材质，表面做细微的橘皮纹理处理。场景搭建时采用黑色背景突出产品主体，打光采用三点布光方式，主光从侧上方照射勾勒部件轮廓，补光弱化阴影区域的死黑部分，背光突出金属部件的边缘反光，最终渲染效果清晰展现排气扇的装配关系与结构细节，可用于产品结构验证、安装演示以及电商展示素材使用，模型的各部件均为可编辑参数化特征，方便后续根据不同功率需求调整尺寸参数，适配不同场景的排风需求。
