复古桌面台式电风扇三维建模设计

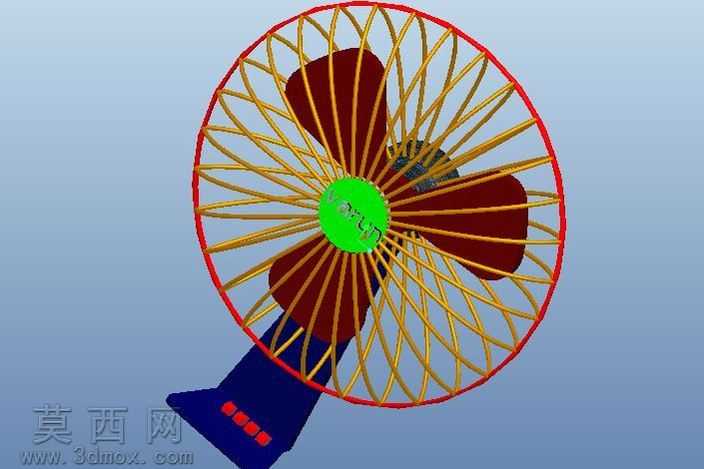

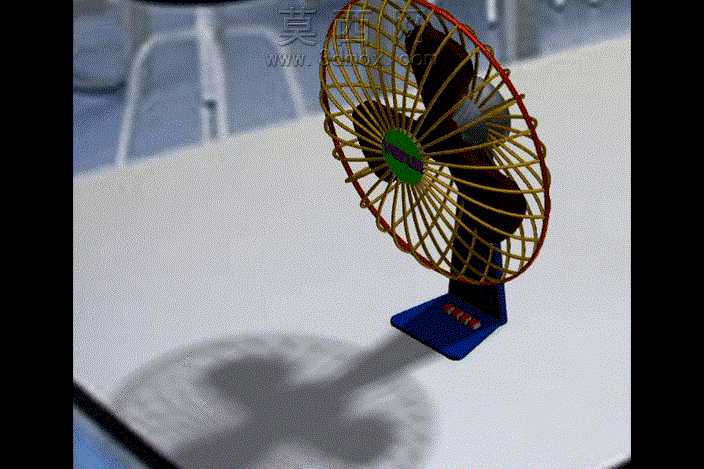

本款台式电风扇三维建模采用PTC Creo Elements软件完成全参数化设计，整体建模过程遵循从整体轮廓到局部细节的递进式设计逻辑，首先完成底座、支撑立柱、扇头防护网、扇叶四大核心结构的基准定位，通过草绘绘制各部件的截面轮廓，配合拉伸、旋转、扫描等基础特征命令完成主体结构搭建。底座部分采用方正的梯形造型设计，建模时通过拔模特征处理侧边斜面，表面的控制按键区域通过阵列特征完成均匀排布，材质上赋予深蓝色哑光塑料质感，添加细微的磨砂纹理提升真实感，底部预留防滑脚垫的安装位，保证放置稳定性。支撑立柱采用流畅的弧形过渡结构，连接底座与扇头部分，建模时通过可变截面扫描完成曲面造型，赋予深黑色哑光工程塑料材质，与底座色彩形成协调搭配，内部预留走线空腔结构，还原真实产品的装配逻辑。扇头部分的防护网采用双层环形金属网设计，通过圆周阵列命令完成径向金属丝与环形支撑圈的排布，赋予红棕色金属烤漆材质，添加轻微的做旧质感呼应复古风格，网罩中心设置品牌标识区域，通过贴花命令完成标识图案的映射。扇叶采用三片式弧形曲面设计，通过曲面建模完成叶片的流线型造型，赋予深棕色硬质塑料材质，叶片曲面经过曲率优化，保证送风时的气流导向合理性，扇叶与电机转轴的连接部位做了加强筋结构设计，提升结构强度。渲染阶段采用工作室柔光环境，添加地面投影效果，调整材质的反光度与粗糙度参数，还原塑料与金属材质的不同光影表现，整体模型完整还原了复古台扇的外观结构与装配关系，各部件之间的配合间隙符合真实产品的生产公差要求，可用于产品外观展示、结构验证以及教学演示场景。
