履带式移动底盘行走机构三维设计

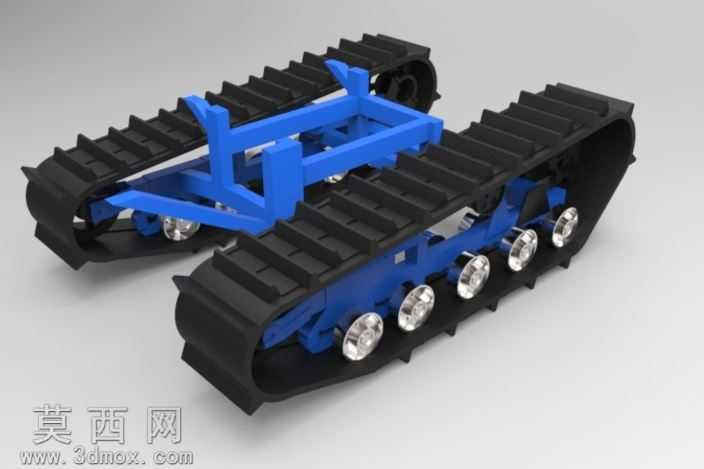

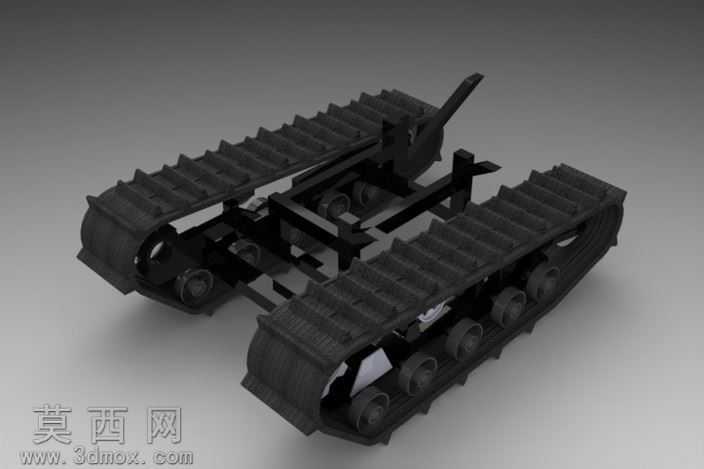

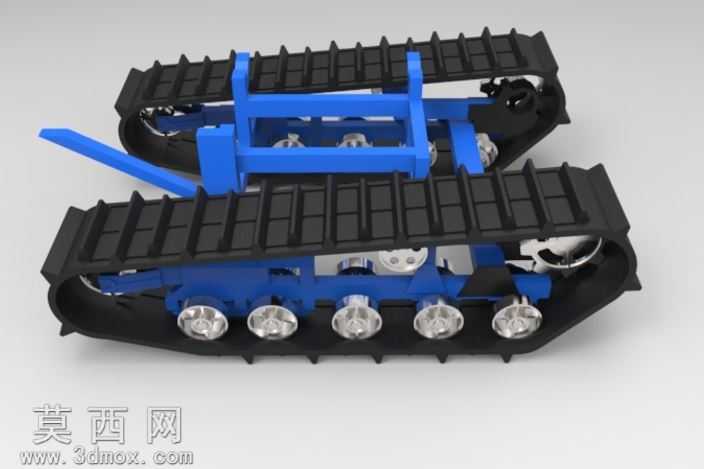

本作品为履带式移动底盘行走机构的三维设计成果，整体采用对称式双履带布局，依托三维建模软件完成全参数化结构搭建，从底盘承载框架到履带行走系统的每一个零部件都经过精准的尺寸匹配与装配约束校验。建模过程中首先完成主体承载架的结构设计，采用框架式镂空结构兼顾结构强度与轻量化需求，框架上预留了多组安装位，可适配不同功能的上部作业模块，满足爬网、巡检、小型作业搭载等多场景的拓展需求。行走系统部分，对履带板、驱动轮、负重轮、导向轮以及张紧机构分别进行独立建模，履带板采用带防滑齿的结构设计，表面的凸起纹路经过反复调整，确保在复杂接触面具备足够的抓附能力，避免行进过程中出现打滑问题；每侧履带配置多组负重轮，均匀分布在履带内侧，配合独立的轮轴装配结构，保证底盘行进过程中的承重稳定性，同时能缓冲不平整接触面带来的颠簸。驱动轮与履带的啮合齿形经过参数化匹配，确保传动过程中啮合顺畅无卡滞，张紧机构设计在履带端部位置，可通过调节结构调整履带的张紧程度，既避免履带过松出现脱轨问题，也防止履带过紧加剧零部件磨损。材质与渲染环节，针对不同零部件匹配了对应的材质属性，履带与轮体采用高耐磨橡胶与工程塑料质感的材质设置，还原橡胶履带的哑光磨砂质感与弹性视觉特征，承载框架采用哑光黑色金属材质，体现金属结构的厚重感与结构强度，渲染过程中调整了环境光与阴影参数，清晰呈现出底盘内部的轮系布局与框架连接结构，直观展示各部件的装配关系与空间位置。整体设计围绕小型移动作业平台的行走需求展开，在保证结构可靠性的前提下尽可能简化冗余结构，所有零部件之间的装配间隙经过合理校验，既满足实际加工生产的公差要求，也为后续的运动仿真分析提供了精准的模型基础，可直接用于履带行走机构的原理验证、结构优化以及相关教学演示场景，双履带的差速转向设计也让该底盘具备极小的转弯半径，能够在狭窄空间内灵活移动，适配多种复杂作业环境的使用需求。
