星型多缸航空活塞动力装置结构设计

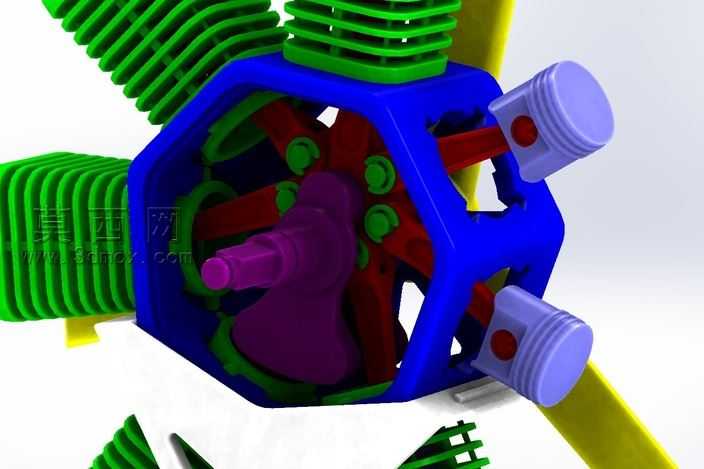

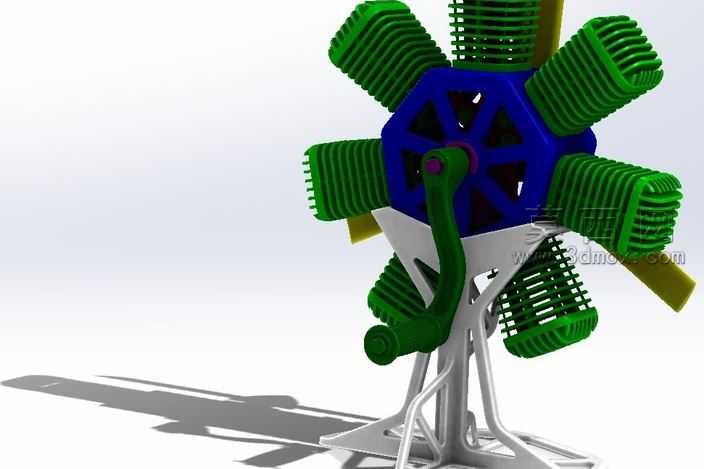

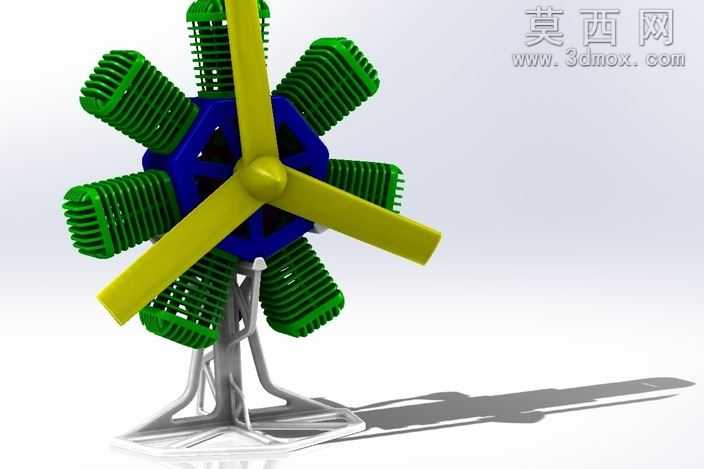

本作品为星型多缸活塞发动机的三维结构设计，整体采用经典的星型径向排布布局，围绕中心曲轴箱体均匀布置多组气缸组件，在三维建模阶段首先完成中心传动腔体的参数化构建，对曲轴安装位、连杆铰接座、油路预留通道做了精准的尺寸约束，保证各气缸的中心轴线均交汇于曲轴回转中心，从根源上避免了径向动力输出的偏载问题。建模过程中对气缸散热鳍片做了阵列化特征处理，每一片鳍片的厚度、间距都参考风冷发动机的实际散热需求设定，既还原了真实发动机的散热结构特征，也通过规整的阵列特征降低了模型的冗余面数。材质渲染阶段，为气缸散热组件赋予了高饱和度的绿色哑光工程材质，模拟早期航空发动机常用的耐热涂装质感，中心箱体采用深蓝色硬质金属材质，突出核心承载结构的厚重感，下部支撑支架采用银灰色磨砂金属材质，搭配做旧质感的金属曲柄构件，通过不同材质的色彩与质感区分，让各功能部件的层级关系一目了然。结构设计上还原了星型发动机的核心传动逻辑，中心曲柄连杆机构的运动干涉做了完整校验，每一组气缸的活塞行程、连杆摆动角度都经过运动仿真验证，保证动力传递路径的合理性，下部的支撑支架采用多支腿桁架式结构，既保证了展示状态下的结构稳定性，也还原了发动机台架测试时的安装支撑形态。整体建模过程严格遵循机械设计的装配逻辑，所有部件的配合公差都按照实际装配要求预留，既可以作为动力结构教学的演示模型，也可为小型航空动力装置的概念设计提供结构参考，渲染阶段采用柔和的影棚布光，通过地面投影强化模型的空间立体感，完整呈现星型发动机紧凑且富有机械美感的布局特征。
