埃德加T韦斯特密封式四缸发动机缸体

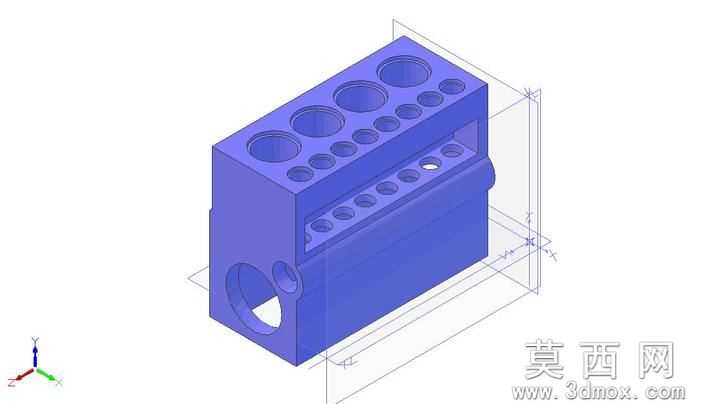

本模型为1:1比例还原的埃德加·T·韦斯特密封发动机缸体，原型源自1947年英国《3D模型工程师》杂志刊载的经典15cc四缸发动机设计，建模过程严格遵循原始刊载尺寸参数，完整复刻了这款经典密封式发动机缸体的全部结构特征。建模阶段以参数化设计为核心逻辑，首先搭建缸体的主体基准框架，确定曲轴安装孔的中心轴线与缸筒阵列的排布基准，四个主缸筒沿缸体顶面等距线性排布，周边同步设计多组不同孔径的辅助安装孔位，用于适配气门组件、密封紧固件、油路通道的装配需求。缸体侧面的曲轴腔采用半开放弧形结构，预留的大尺寸轴孔边缘做了加厚加强处理，既保证曲轴运转的装配空间，又兼顾缸体整体结构强度，避免动力输出过程中出现应力集中问题。模型的密封结构设计是核心亮点，缸体顶面与缸盖贴合的平面做了平整度优化，所有孔位边缘预留密封件安装槽位，侧面的腔体接缝处也设计了对应的密封配合面，完整还原了原设计的密封式结构特性，可有效降低发动机运转过程中的油气泄漏风险。材质渲染阶段，为缸体赋予了金属磨砂质感的工业蓝材质，模拟铸铁缸体的表面处理效果，孔位内壁做了轻微的高光处理，还原机加工面的金属光泽，整体渲染效果清晰展现缸体的结构层次与细节特征。建模过程中对所有孔位的同轴度、平面的平行度都做了参数约束，保证各装配部位的尺寸公差符合小型内燃机的设计规范，既可以作为经典发动机结构的学习参考模型，也可用于小型动力机械的改装设计参考，完整呈现了早期小型四缸发动机缸体的设计思路与结构特点。
