运动游艇驾驶舱仪表板结构设计

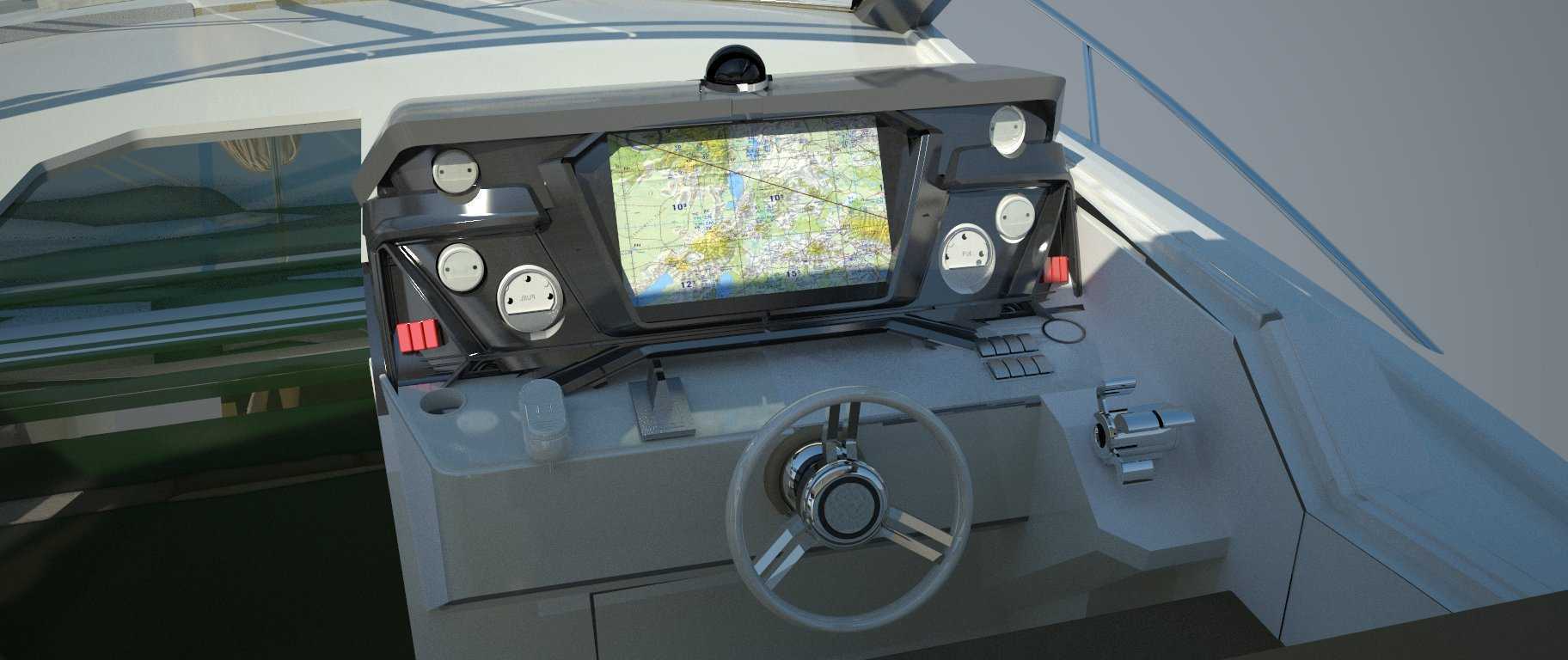

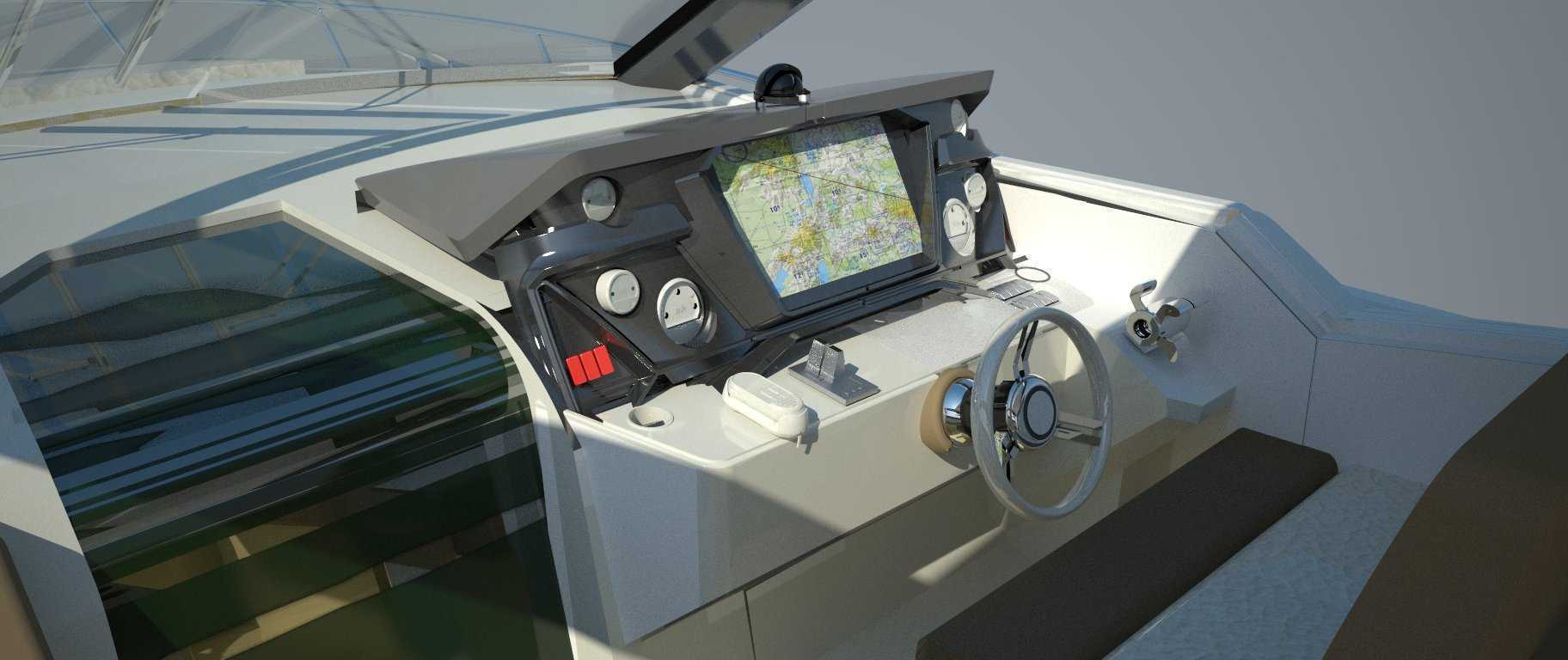

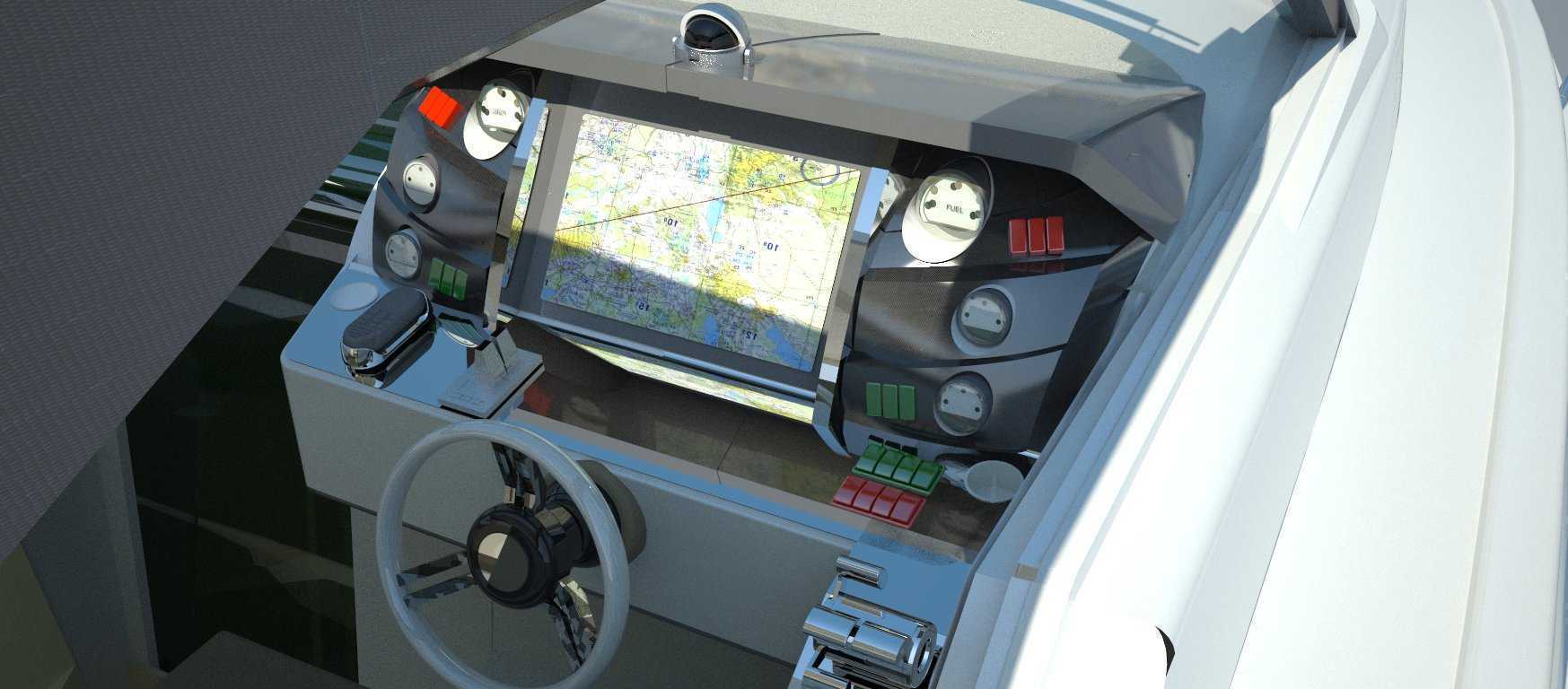

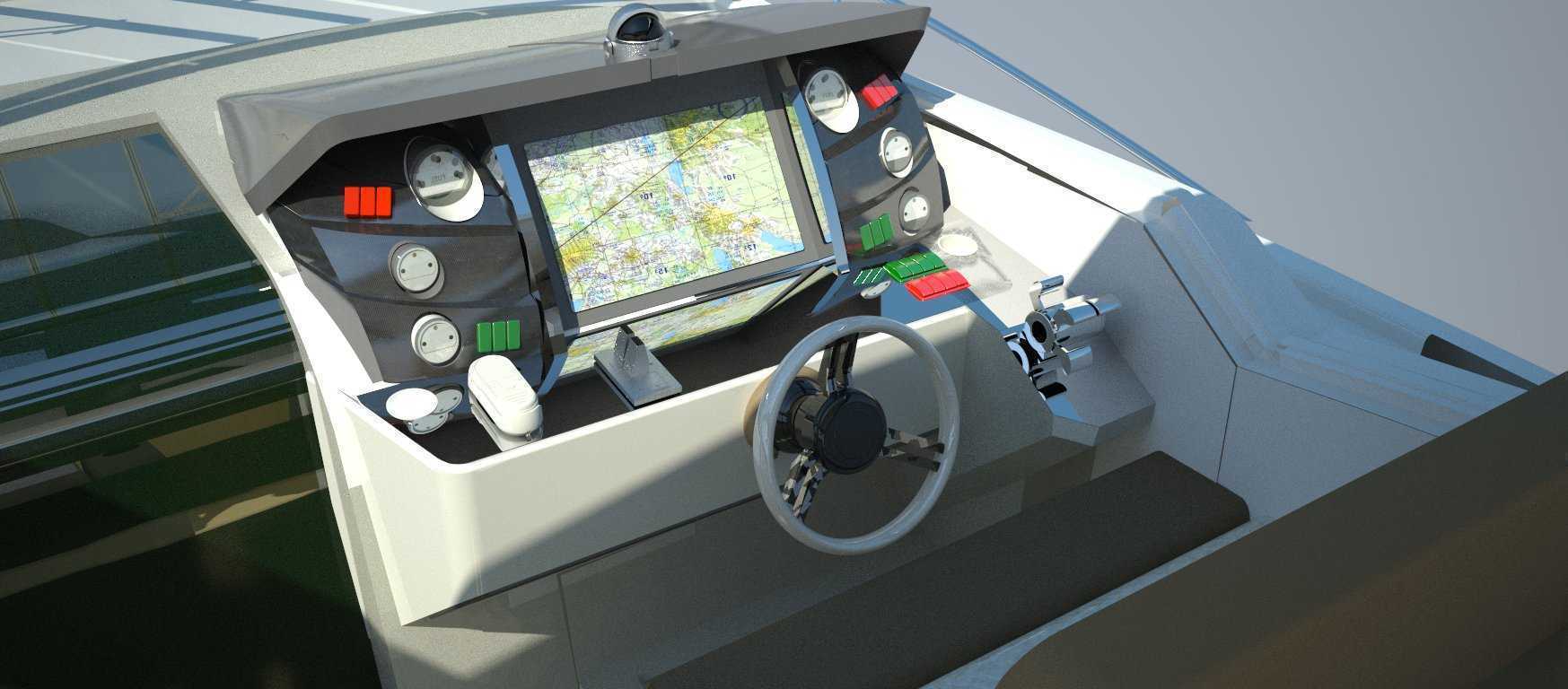

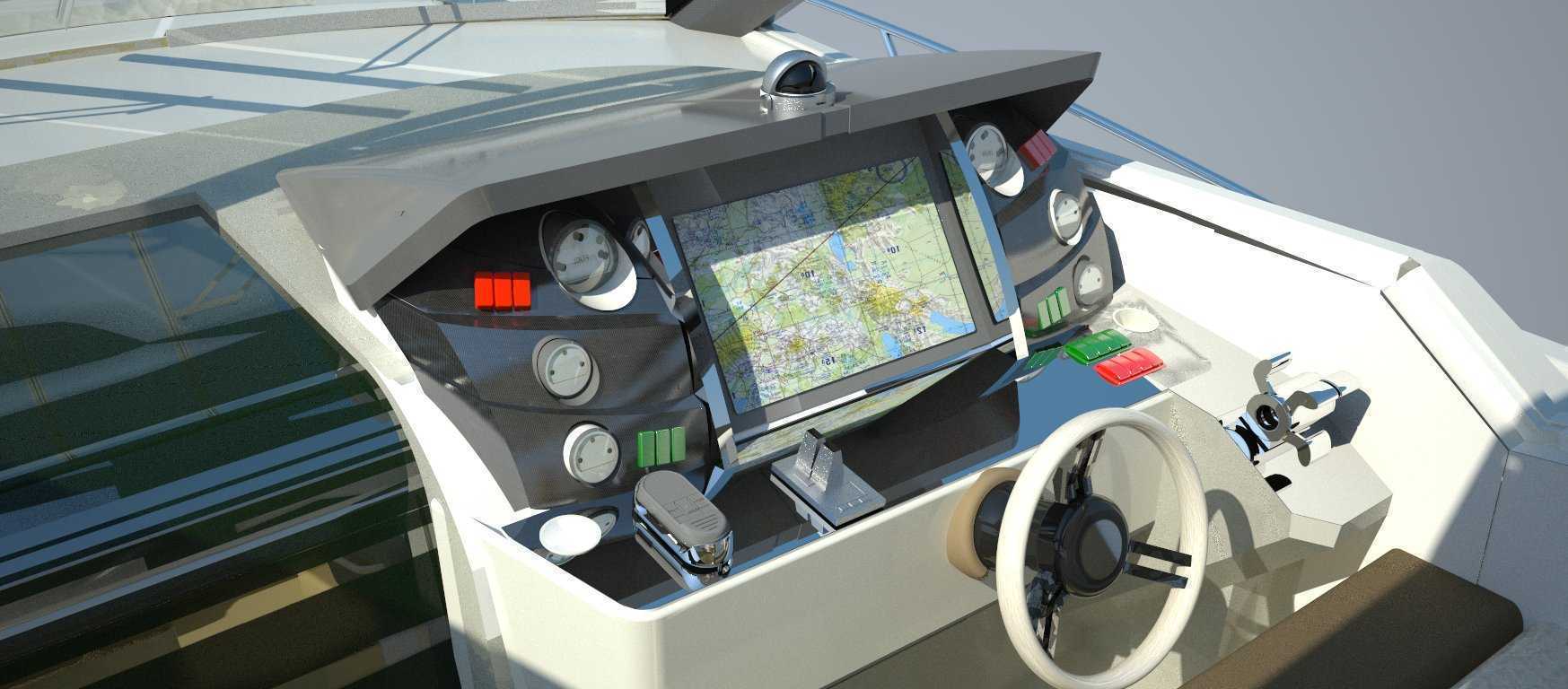

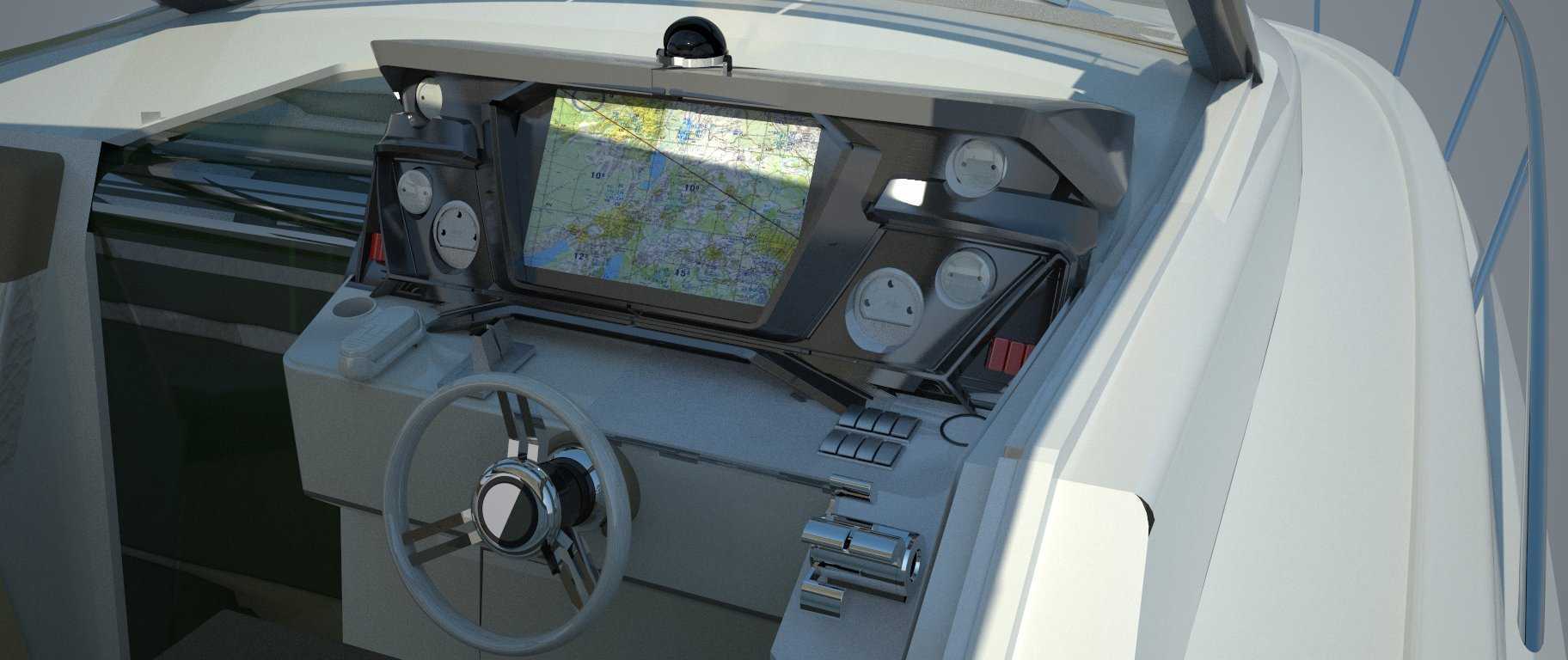

　　在中小型运动游艇的舱内操控系统搭建中，仪表板是衔接驾控人员与船体航行系统的核心交互载体，不同于陆用交通工具的操控面板，游艇仪表板的设计需要同时兼顾高湿高盐雾使用环境下的可靠性、驾控操作的人机适配性，以及舱内整体内饰的视觉协调性。这款配套运动游艇开发的仪表板，适配总长12米级的玻璃钢材质运动艇，目前已进入实船生产配套阶段，其安装位置位于驾驶舱前部正中央，正对主驾位操控舵轮的上方区域，安装边界与驾驶舱前挡风玻璃下沿、两侧舱壁饰板完全贴合，整体安装面的平面度公差控制在1mm以内，避免长期航行振动下出现接缝异响或者密封失效问题。从功能布局来看，这款仪表板整合了航速显示、油位监测、发动机转速反馈、水深探测、GPS导航终端、舱底泵状态指示、

　　航行灯光控制开关等核心功能模块，所有显示单元的安装倾角经过反复调整，确保主驾人员在正常坐姿下视线偏移不超过15度即可读取全部核心航行参数，操作按键的排布遵循高频操作优先原则，将航行中需要频繁调整的灯光、雨刮、喇叭等控制键布置在右手自然伸展可及的区域，避免驾控过程中出现大幅动作影响航行安全。设计过程中首先考虑的是海洋使用环境的耐候性要求，仪表板的基材选用船用级玻璃钢复合材质，表面做哑光防眩光处理，既可以避免海面强光反射造成的读数困难，也能抵御长期盐雾侵蚀带来的表层老化脱落，所有仪表开孔的边缘都做了密封胶槽预留，安装仪表后配合耐候硅酮密封胶填充，能够阻挡航行中溅入的海水、晨间凝露渗入仪表板内部造成线路短路。

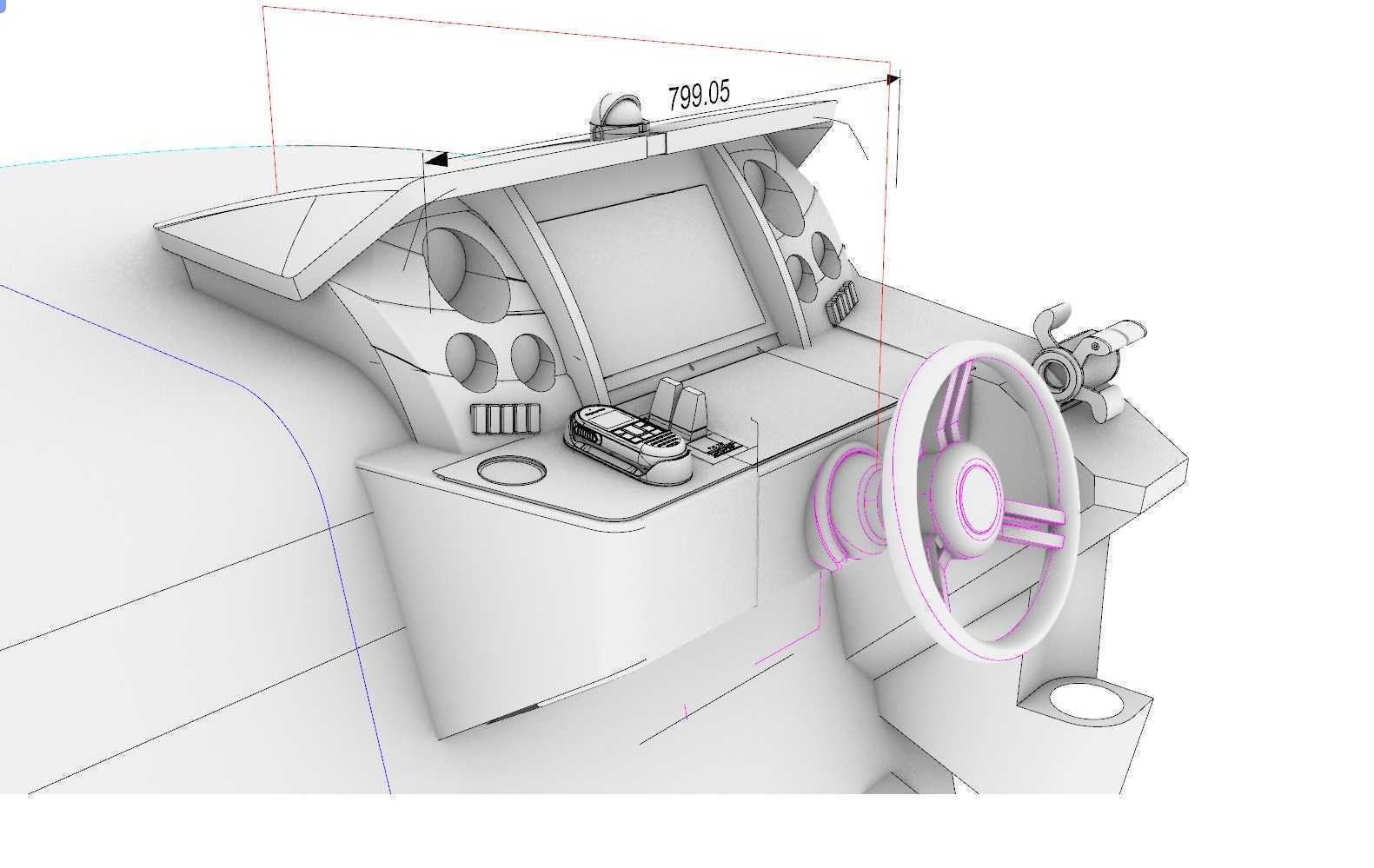

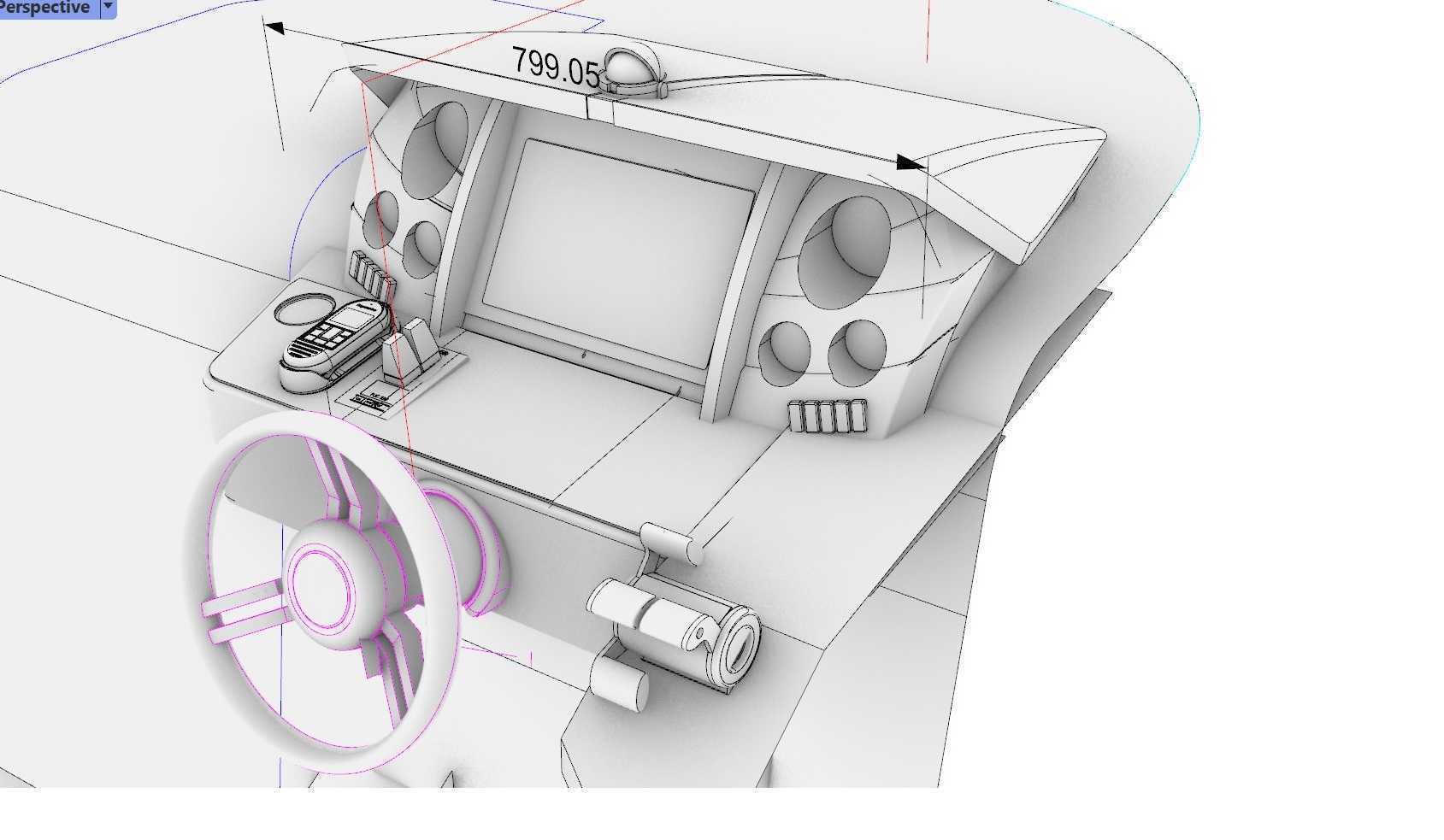

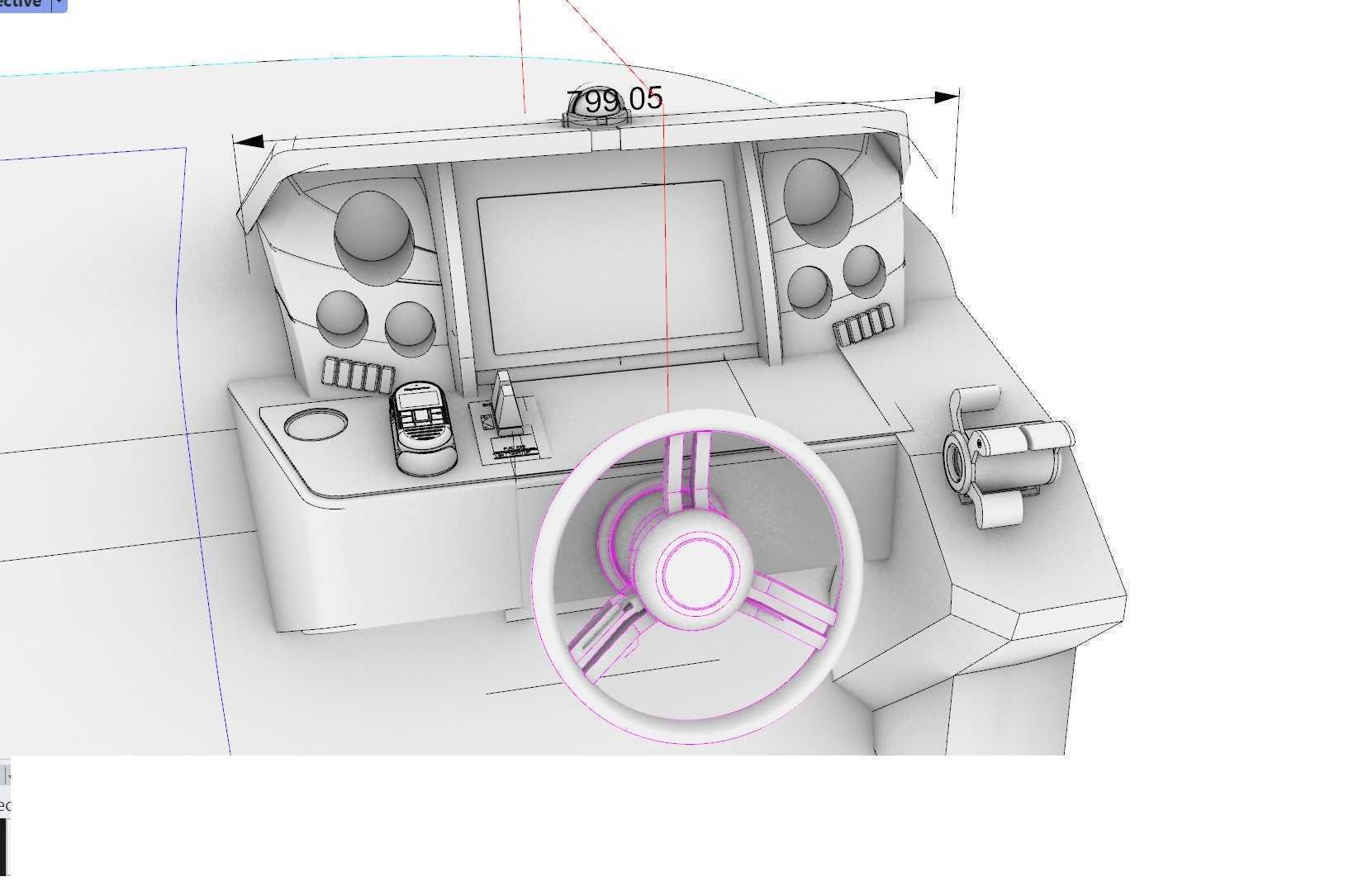

　　考虑到游艇在高速航行时会持续受到发动机振动、波浪拍击船体带来的交变载荷，仪表板的背部安装支架采用316不锈钢材质焊接成型，支架与船体预埋的玻璃钢加强筋通过螺栓刚性连接，连接点处加装橡胶减震垫，过滤高频振动对仪表元件的损伤，同时避免支架与船体硬连接产生的共振噪音传递到驾驶舱内。在尺寸适配层面，这款仪表板的整体宽度匹配12米级运动艇驾驶舱的前部净宽，总高度控制在320mm，不会遮挡主驾人员透过前挡风玻璃观察前方海面的视线，下部预留的走线空间宽度达到80mm，足够容纳所有仪表的连接线束、导航设备的通讯线缆，走线槽内部做了分仓隔离设计，将动力线缆与信号通讯线缆分开布置，避免大电流线路对GPS、水深探测仪的信号产生电磁干扰。

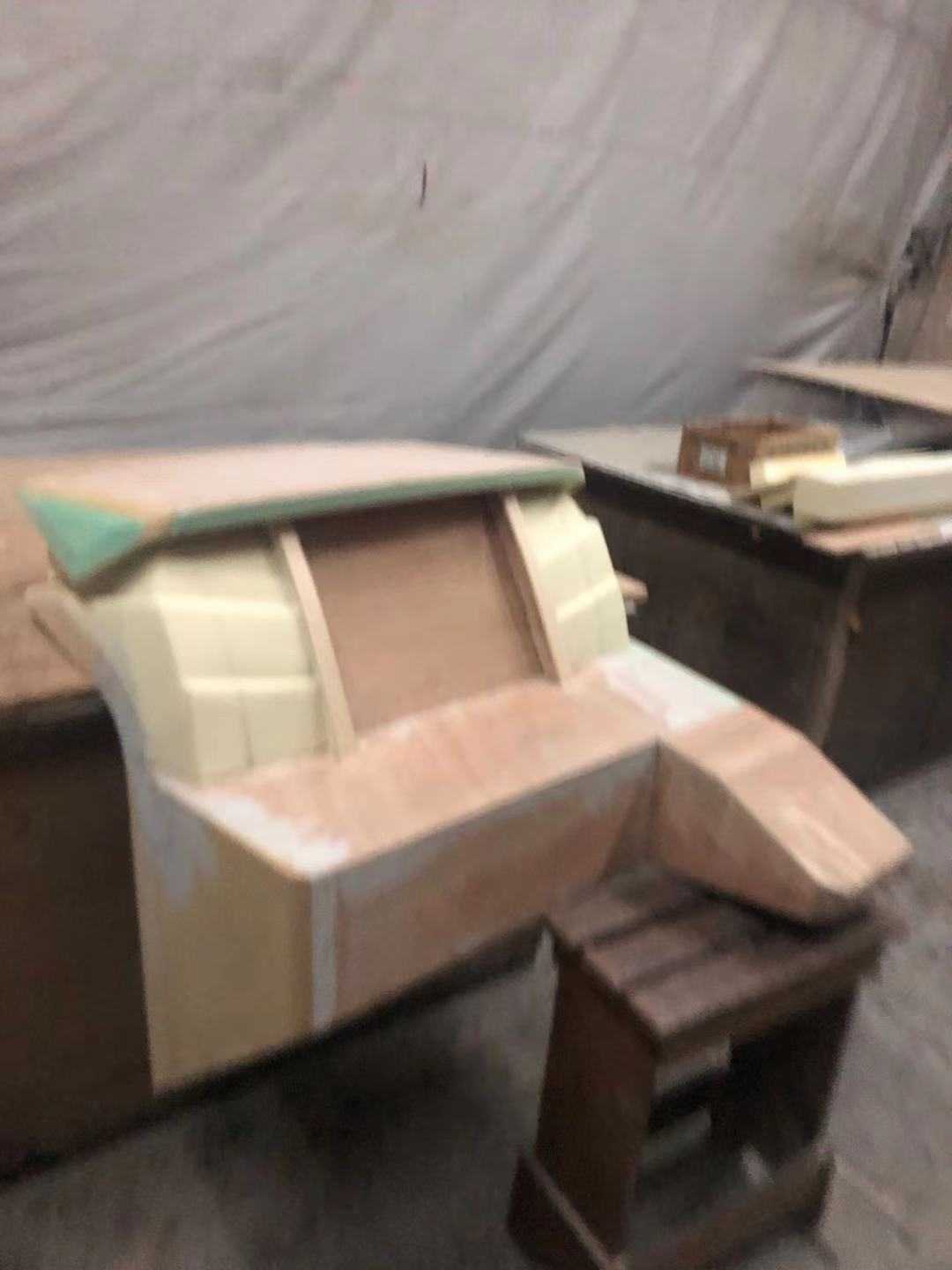

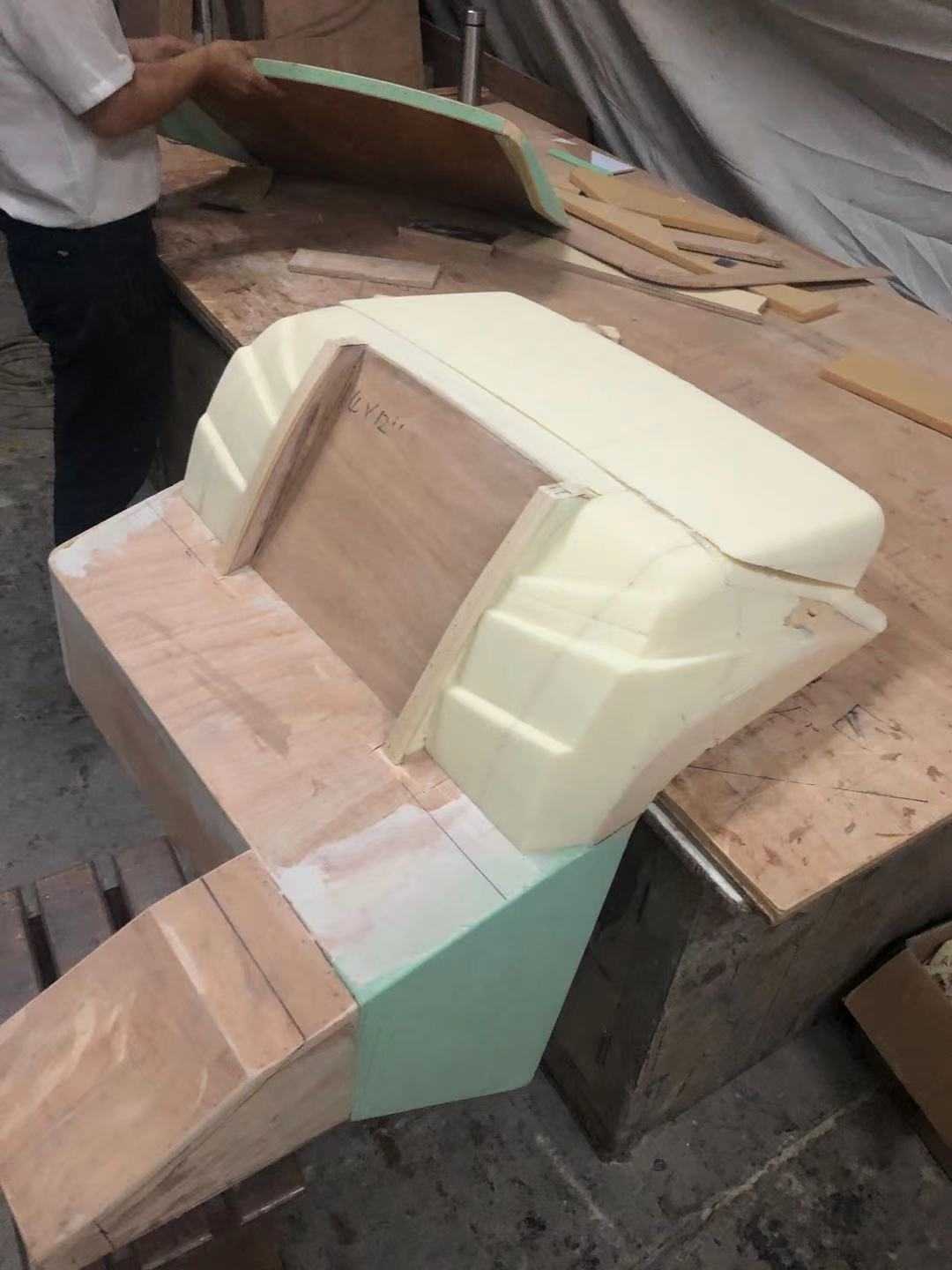

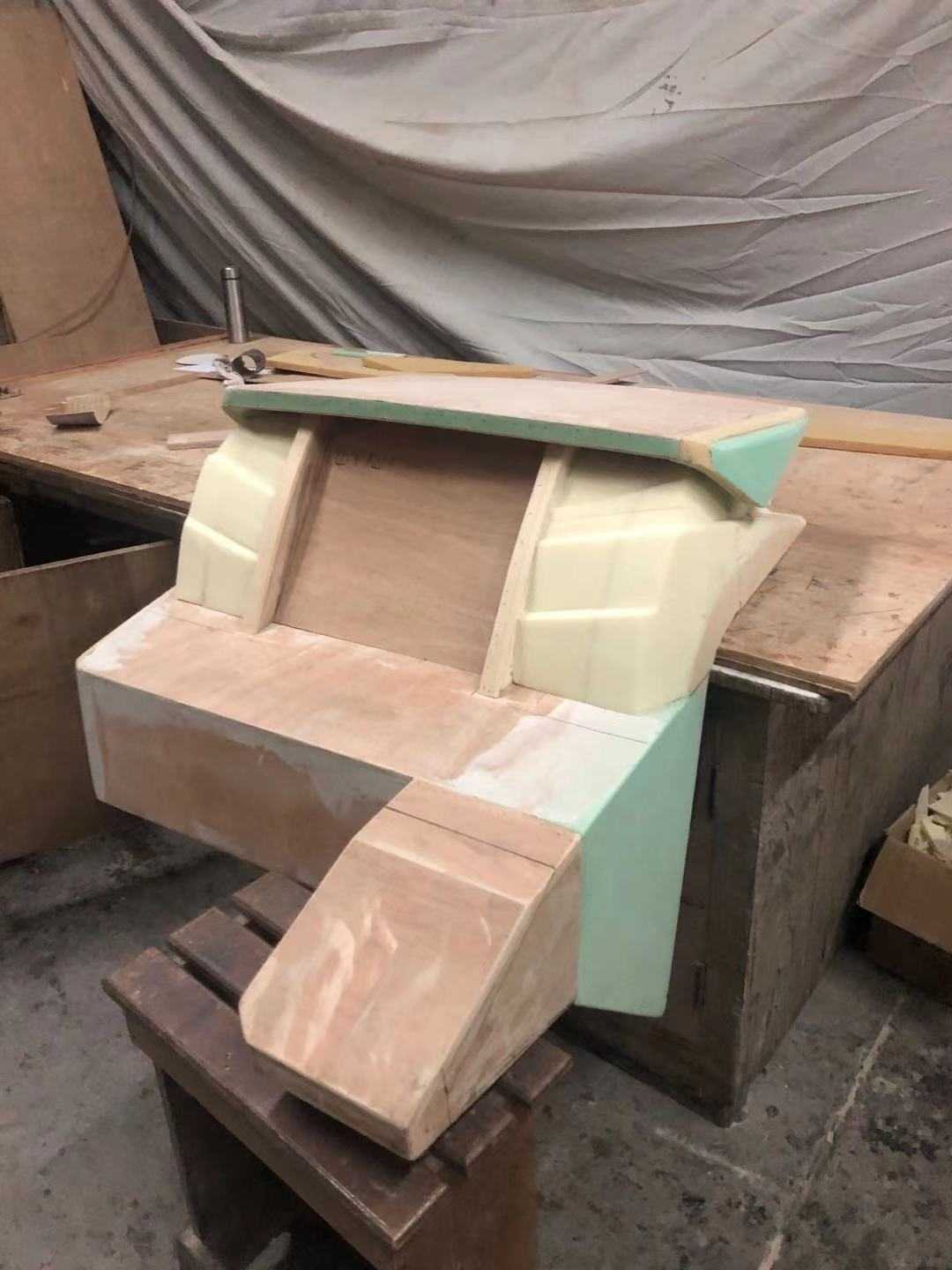

　　不同于大型豪华游艇的多区块分散式操控布局，运动游艇的驾驶舱空间相对紧凑，这款仪表板在设计时特意压缩了非必要的冗余空间，将所有功能模块高度集成，同时在面板两侧预留了拓展位，可根据船东的个性化选装需求加装鱼探仪、多媒体控制终端、自动驾驶控制面板等附加设备，拓展位的开孔尺寸遵循船用电子设备的通用安装标准，不需要额外修改面板结构即可完成加装。在实际装配验证阶段，这款仪表板的安装定位点与船体模具的预埋位置完全匹配，现场安装不需要额外做裁切修型，单块仪表板的装配时间可控制在2小时以内，大幅缩短整船的舱内舾装周期，面板表面的哑光纹理与驾驶舱内的其他内饰饰板纹理保持一致，不会出现视觉上的突兀感，所有按键的阻尼手感经过多轮调试，既避免航行振动导致的误触，也能让驾控人员在视线不离开海面的情况下通过手感确认操作是否到位。针对长期使用的维护需求，仪表板的背部设计了快拆式检修盖板，不需要拆卸整个面板即可完成内部线路检查、仪表更换等维护操作，检修盖板与面板主体的接缝处设置了防水胶条，即使有少量海水溅到面板表面，也不会顺着接缝渗入内部结构，所有金属连接件均采用船用级316不锈钢材质，避免长期使用出现锈迹污染内饰表面。
