小型游艇船体底部框架结构有限元分析

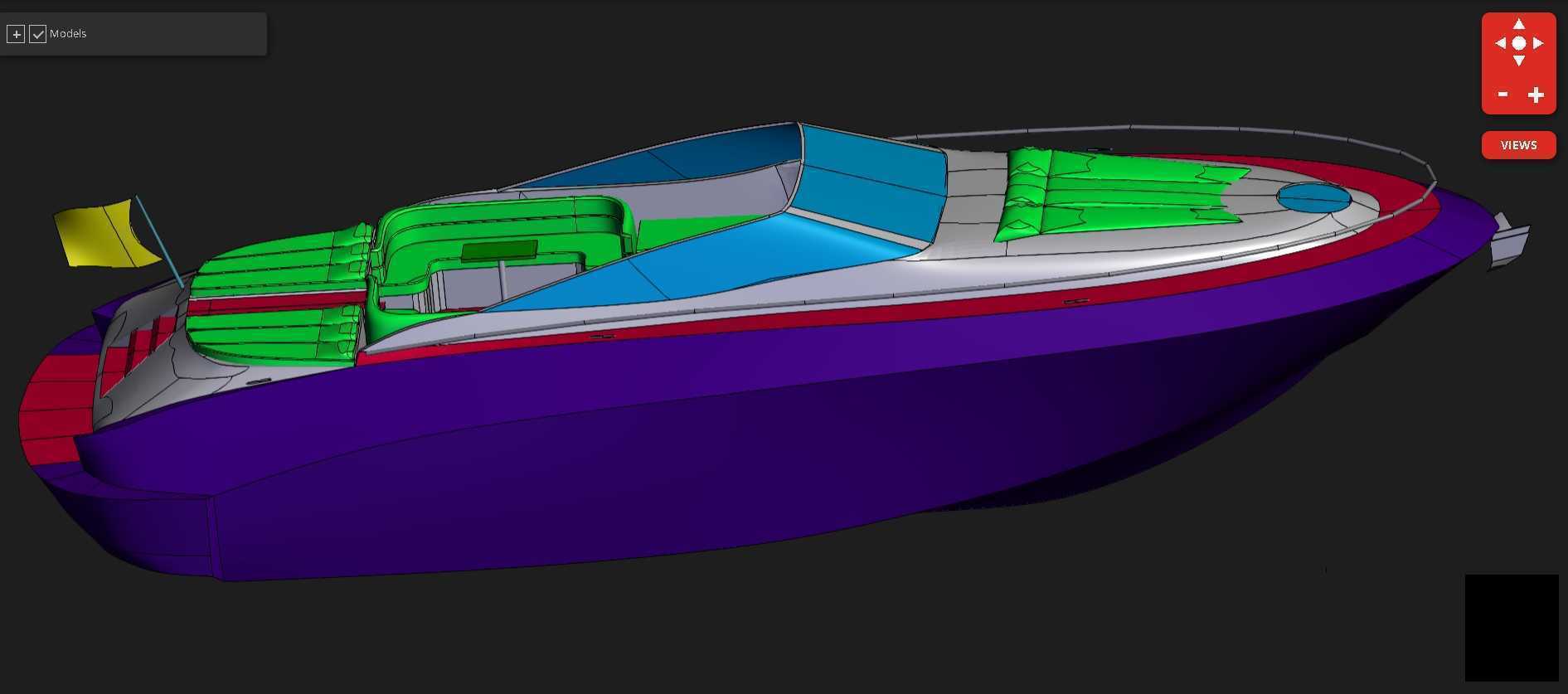

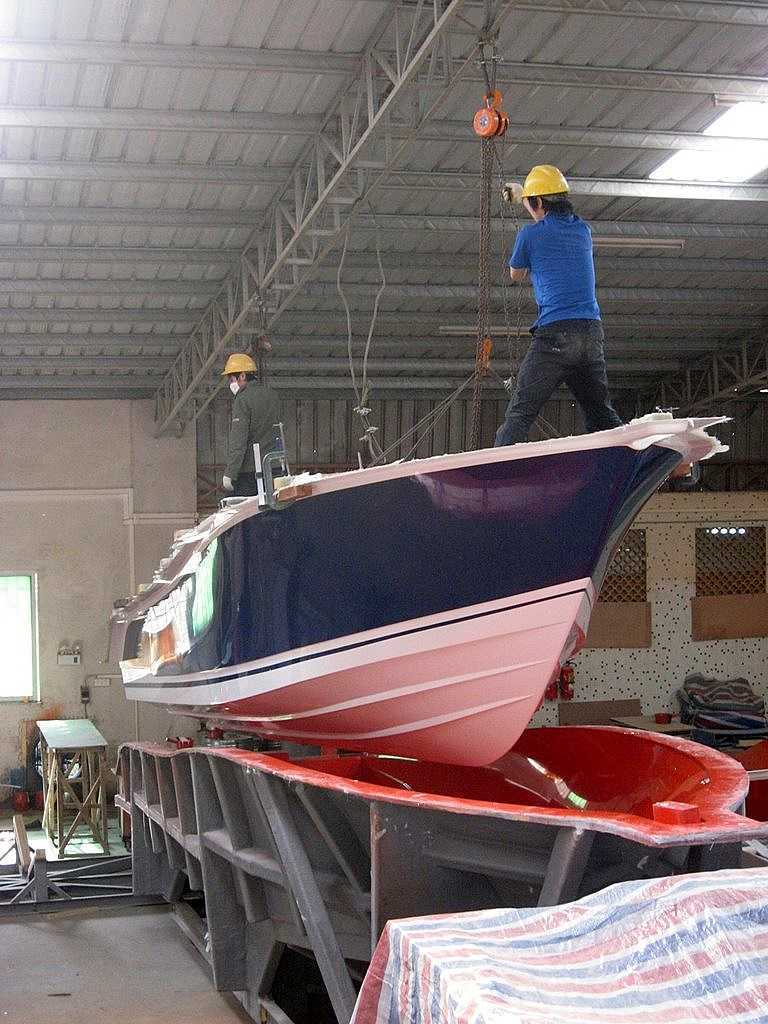

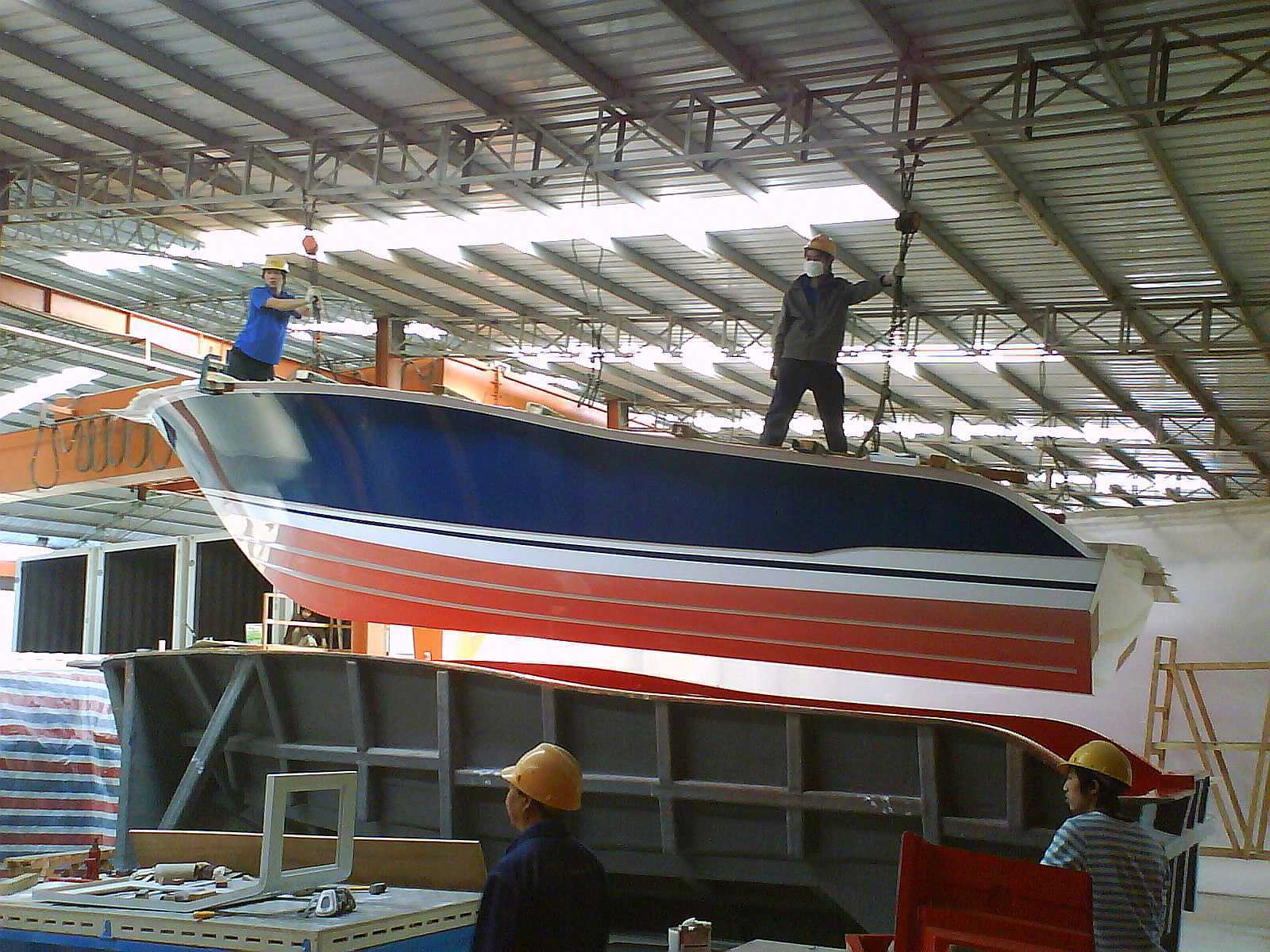

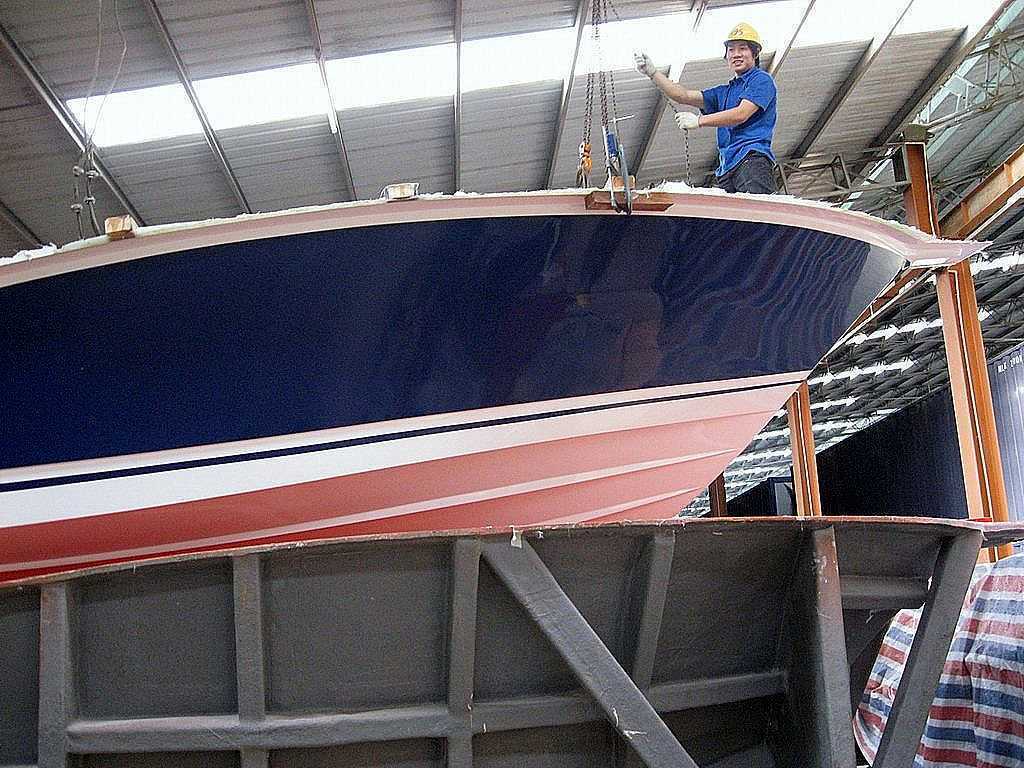

　　在小型休闲游艇的结构设计环节，船底框架作为整船承载的核心受力构件，其结构合理性直接决定航行过程中的抗冲击性能、结构疲劳寿命以及整船的乘坐稳定性。不同于大型运输船舶的框架设计，小型游艇的船底框架需要兼顾轻量化需求与结构强度冗余，既要控制整船重量以提升航行动力效率，又要保证在近岸浪涌冲击、靠岸碰撞、停泊承压等多工况下的结构可靠性，这也是针对该模块开展有限元模拟分析的核心出发点。从实际应用场景来看，这类带流线型外板的船底框架模块，主要适配6-8米级的休闲动力游艇，多用于近岸观光、私人休闲航行场景，日常航行中需要承受发动机持续振动传递的交变载荷、航行时水动压力沿船底曲面的分布载荷，以及人员登乘、舱内设施布置带来的静载荷，极端工况下还要承受近岸航行时浪涌对船底的瞬时冲击载荷，这些载荷的叠加作用对框架的筋板布置、连接节点强度提出了很高的要求。在设计思路上，该框架模块采用曲面外板加内部纵横筋格的结构形式，外板曲面完全匹配游艇的流体线型设计，沿船长方向的曲率变化兼顾航行减阻需求与结构成型工艺性，内部纵横筋板的布置并非等间距排布，而是根据有限元前置受力预判结果，在船中机舱区域、船首迎浪区域做了筋板加密处理，船尾挂机区域的框架节点做了局部加厚，用来匹配外挂发动机的安装载荷需求。从结构边界来看，该框架模块的安装基准沿船长方向的对接边预留了与上层舱体结构连接的法兰边，法兰边上的连接孔位按照等强度排布原则设置，避免连接位置出现应力集中；

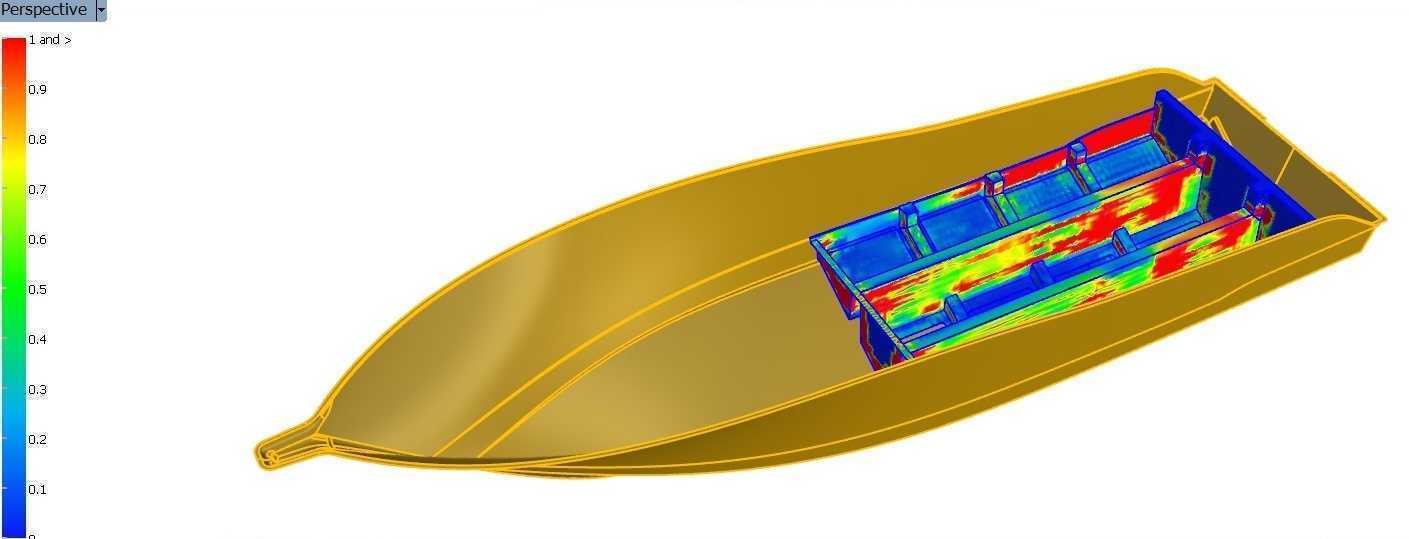

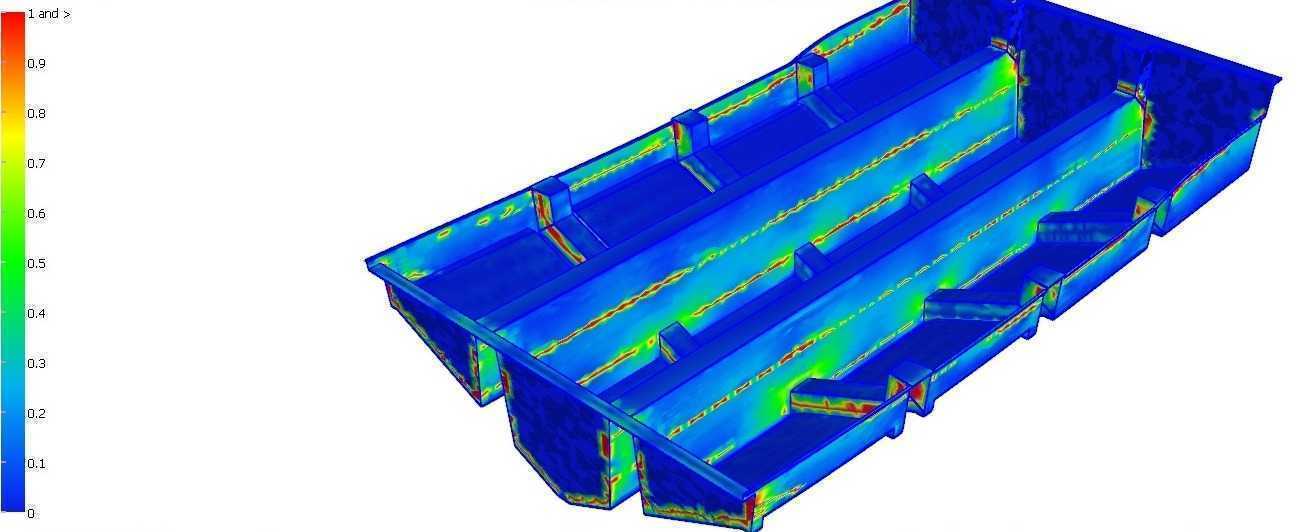

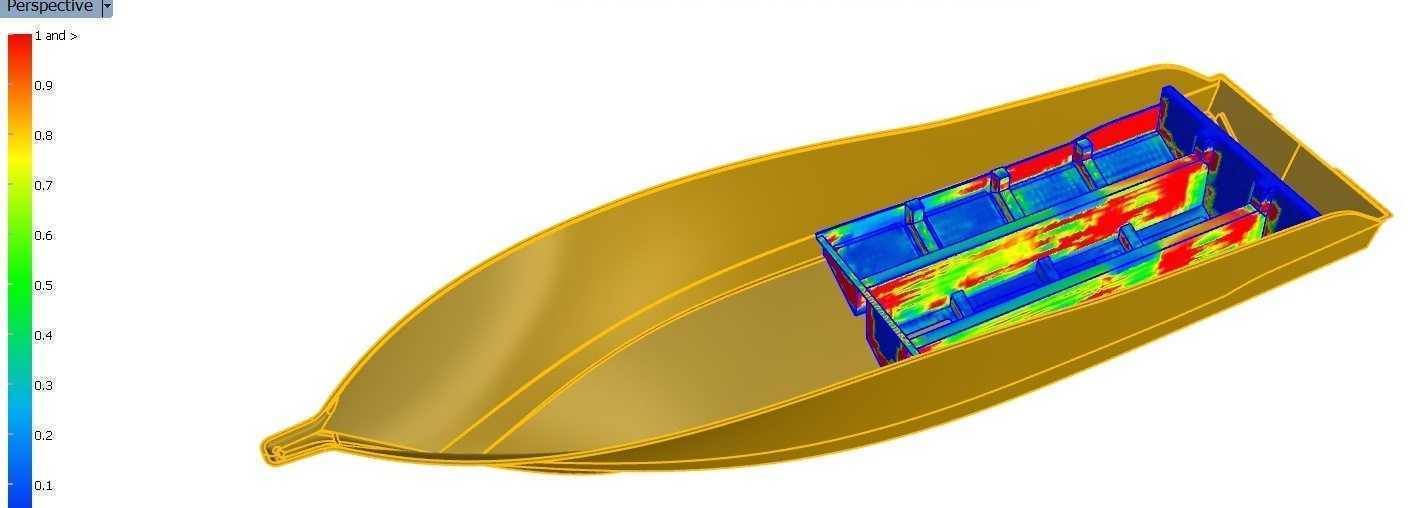

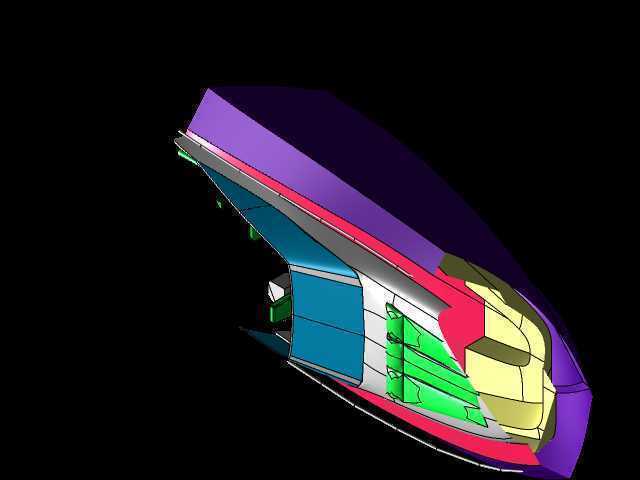

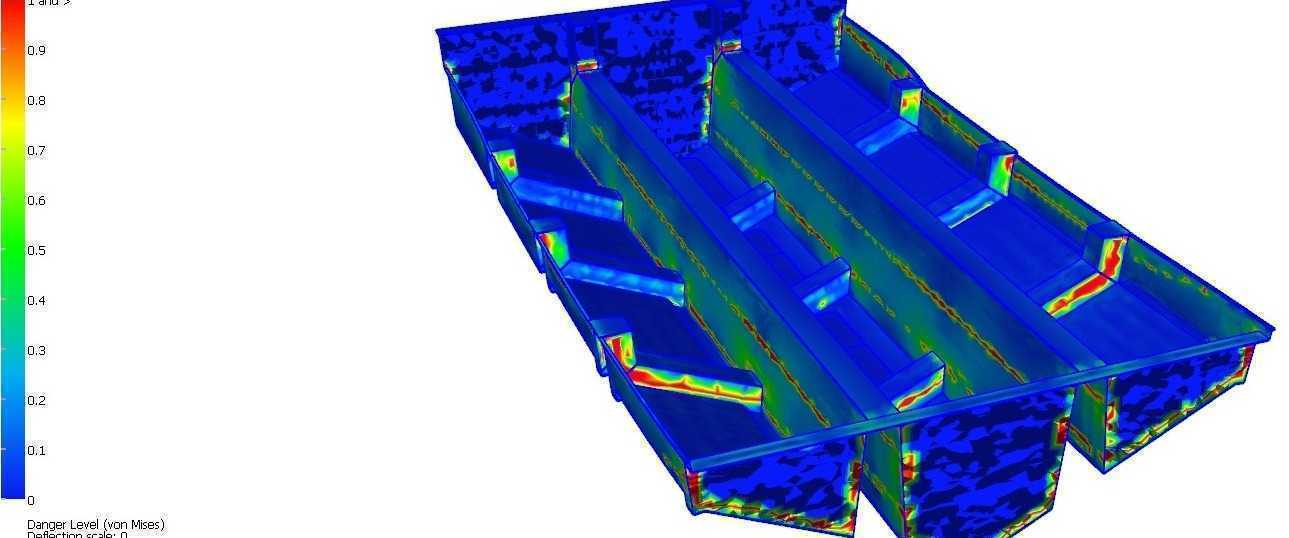

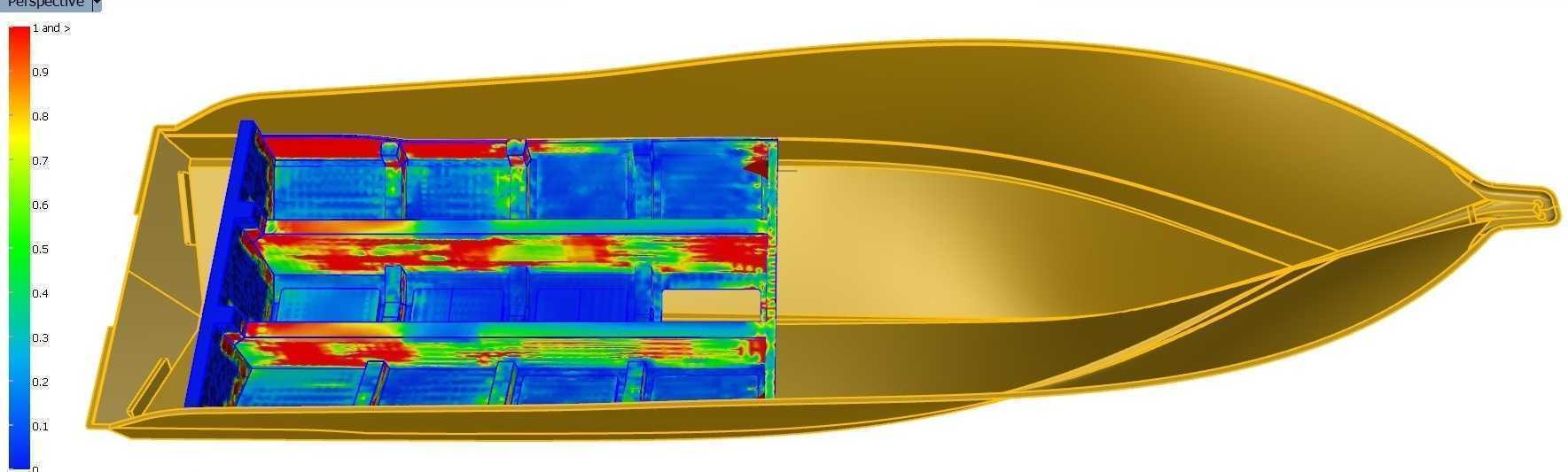

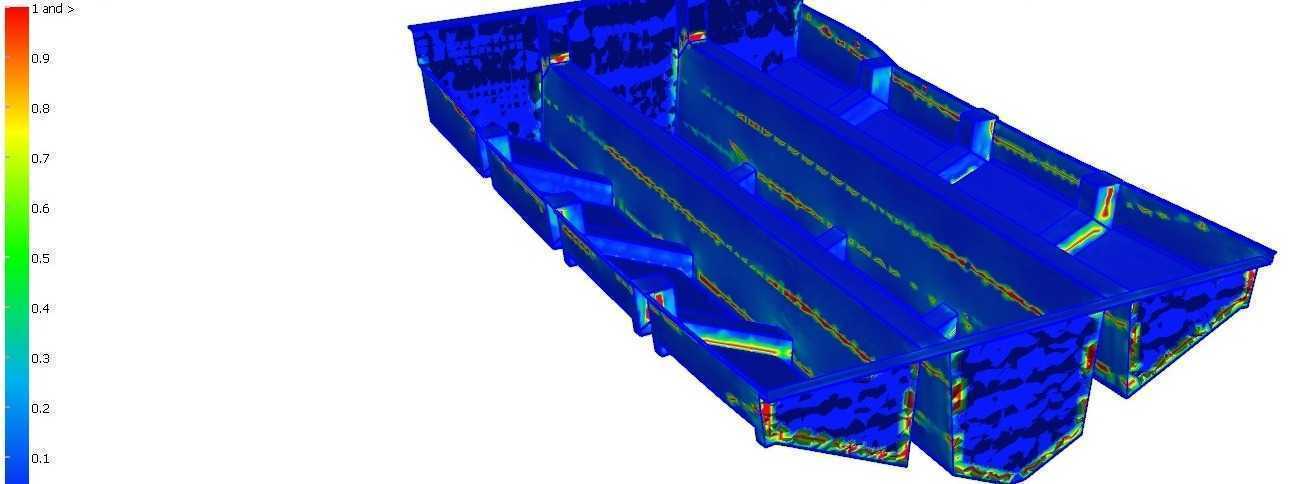

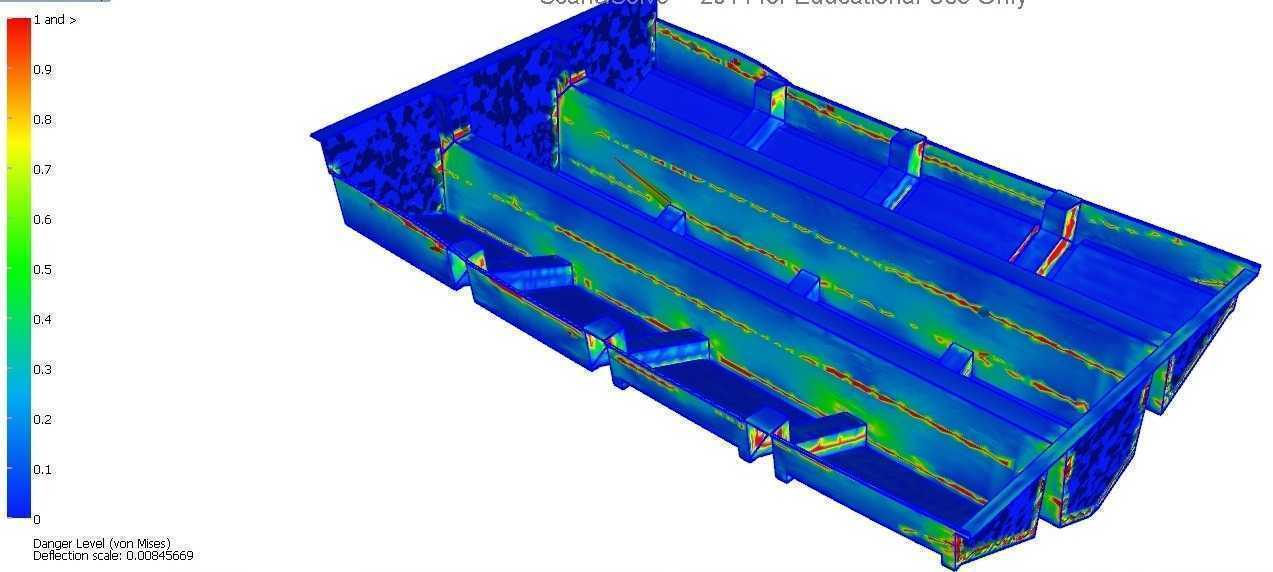

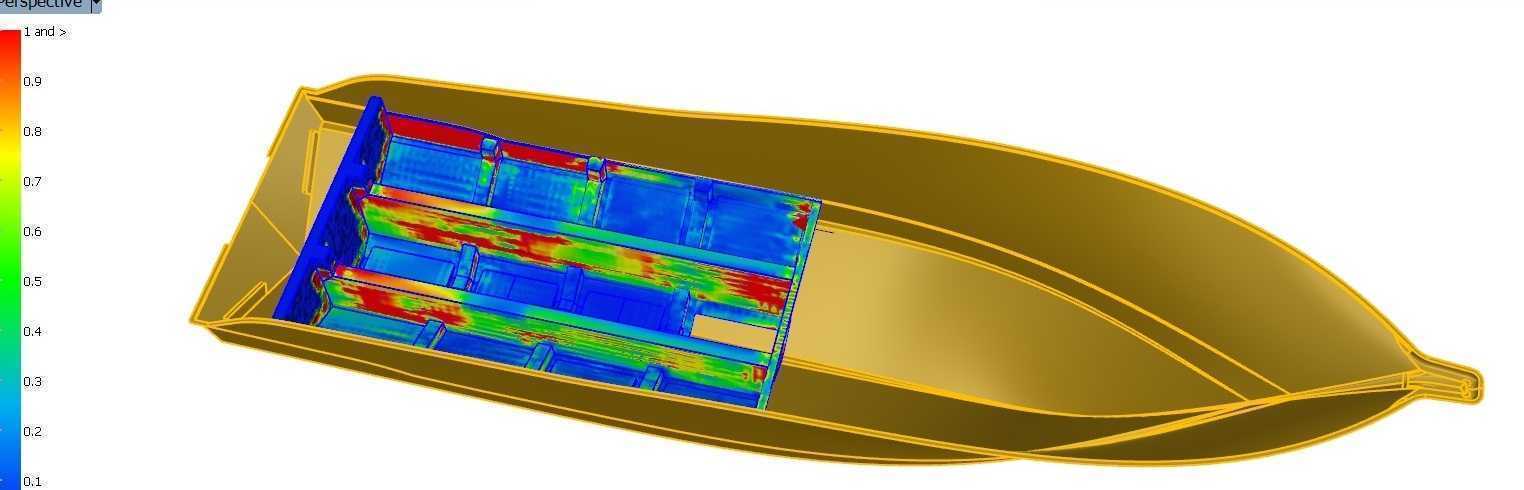

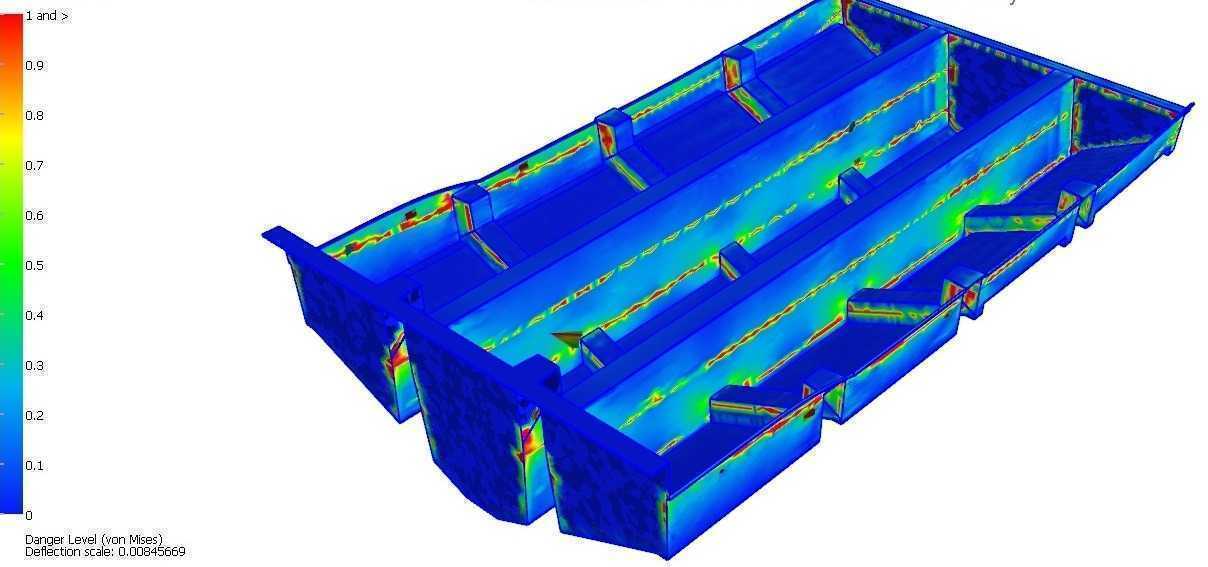

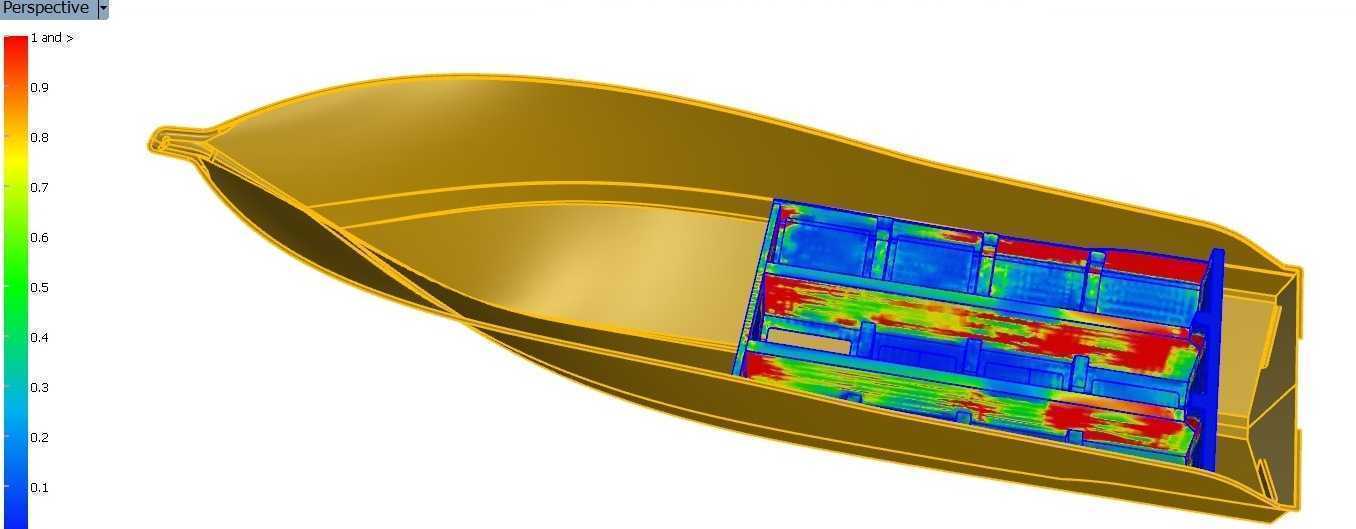

　　船底外板的曲面成型公差控制在±1.5mm范围内，保证后续外板覆层、附件安装的贴合度，框架内部的筋格空间预留了舱内管路、线缆的敷设通道，避免结构件与后续舾装件出现安装干涉。开展有限元分析的过程中，首先对框架模型做了合理的几何简化，去除了对整体受力影响极小的工艺倒角、小孔特征，划分网格时在筋板与外板的连接节点、安装孔位周边做了网格加密，保证应力计算结果的精度；载荷施加环节完全贴合实际航行工况，分别模拟了静水航行时的均布水压力、迎浪航行时的船首局部冲击载荷、发动机安装位置的交变振动载荷、靠泊时船侧的碰撞挤压载荷，通过多工况的应力云图与变形量计算，识别出初始设计中筋板交接位置的应力集中点，针对性调整了局部筋板的过渡圆角、

　　加厚了高应力区域的板厚，在不明显增加结构重量的前提下，将框架的最大应力值控制在材料许用应力范围内，同时将船底的最大变形量控制在航行允许的形变阈值内，避免航行过程中因结构形变过大导致外板接缝开裂、振动异响等问题。不同于常规的结构验算，这次模拟分析还同步考量了框架的工艺成型性，在优化结构强度的同时，调整了部分筋板的拔模角度，适配复合材料成型或者金属焊接成型的工艺要求，避免出现结构设计合理但无法落地生产的问题；另外针对船底框架与上层建筑的连接位置，通过接触应力分析优化了连接螺栓的排布间距，减少连接位置的应力突变，提升整船结构的整体性。从实际工程应用的角度来说，这类经过有限元验证的船底框架模块，能够大幅减少后续实船试制过程中的结构修改次数，

　　缩短研发周期，同时避免因结构强度不足导致的航行安全隐患，在小型游艇的批量生产中，经过验证的框架结构还可以作为通用模块，适配同平台不同内饰布局的游艇型号，降低系列化产品的研发成本。在结构细节处理上，船底框架的前部曲面做了防浪翘曲的弧度优化，配合筋板的支撑作用，减少高速航行时船首的抬升幅度，提升航行的操控稳定性；船尾的框架结构预留了尾板安装的定位基准，保证外挂发动机的安装角度符合推进效率要求，避免因安装基准偏差导致的动力损耗、航行跑偏等问题。框架内部的筋格高度根据不同位置的受力需求做了差异化设计，高受力区域的筋格高度更高，低受力区域适当降低筋格高度，在保证强度的同时最大化压缩结构占用空间，给舱内乘坐区域留出更多的布置空间，提升游艇的使用体验。
