定柱式单吊臂起重搬运设备结构设计

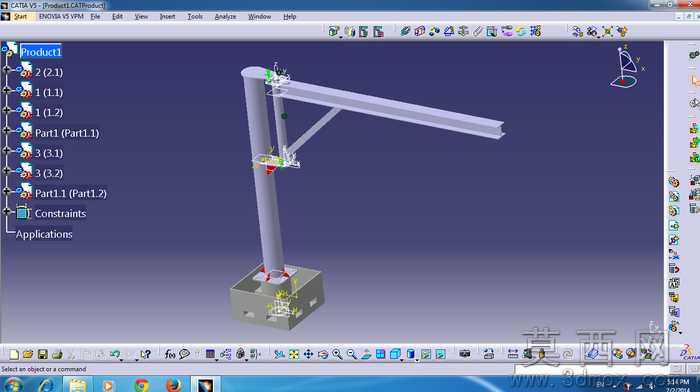

本模型为定柱式单吊臂起重搬运设备，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循起重设备力学设计规范，对各部件的装配关系、尺寸公差进行了精准约束，确保模型可直接用于后续工程校核与结构优化。模型整体由底部安装基座、竖向支撑立柱、横向悬臂梁、行走起吊小车、斜向加强撑杆五大核心模块组成，底部基座采用加厚方形钢板焊接结构设计，预设多组地脚螺栓安装孔，可实现与混凝土地面的刚性固定，保障设备作业时的整体稳定性；竖向支撑立柱采用无缝钢管材质建模，表面做防锈涂装材质赋予，立柱顶部设置回转支承结构，可实现悬臂360度全范围回转，覆盖圆形作业区域内的所有物料点位。横向悬臂梁采用变截面工字钢结构设计，在保证结构强度的同时降低自身重量，悬臂内侧预设行走轨道，起吊小车可沿轨道做水平方向直线移动，小车集成电动葫芦起升机构，可实现重物的垂直升降作业；斜向加强撑杆连接立柱中部与悬臂远端，形成稳定的三角受力结构，有效抵消悬臂负载产生的下挠弯矩，提升悬臂的承载能力与结构刚性。建模过程中对所有运动部件添加了合理的运动约束，可实现悬臂回转、小车行走、吊钩升降三个维度的动作仿真，能够直观模拟设备实际作业时的运动轨迹与作业范围；材质赋予阶段区分了金属结构件、传动部件、电气元件的不同材质属性，钢结构件统一赋予哑光灰色防锈漆材质，传动齿轮、轴承部件赋予金属抛光材质，电气控制箱赋予工程塑料材质，提升模型的视觉真实感。设计阶段充分考虑了设备的使用场景，针对车间内短距离、小吨位的物料搬运需求优化了整体尺寸参数，在保证作业半径与起升高度满足使用要求的前提下，尽可能压缩设备自身占地面积，降低对车间空间的占用；同时对各连接节点的螺栓规格、焊接坡口形式做了标准化建模，符合通用机械加工与装配工艺要求，模型可直接导出工程图纸用于生产制造参考。
