工业起重用双钩式起重机吊钩结构设计

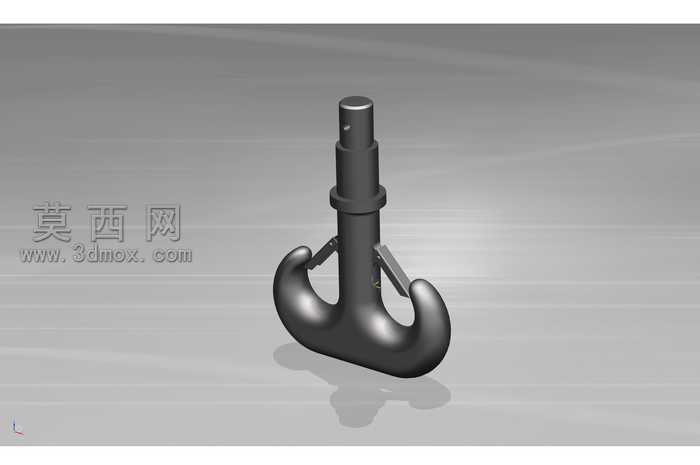

本模型为工业起重场景专用的双钩式起重机吊钩，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循起重机械吊具的通用设计规范，对吊钩的各部分结构比例进行了精准还原。模型整体分为上部连接柱、中部定位凸台、下部双钩体三个核心结构段，上部连接柱为圆柱形结构，表面预留了定位销孔位，用于和起重机起升机构的动滑轮组或连接座进行装配固定，保证起吊过程中吊钩整体的连接稳定性；中部设置的环形定位凸台，可对吊钩的安装位置进行限位，避免吊钩在起升、回转过程中出现轴向窜动，提升作业过程中的结构可靠性。下部双钩体采用对称式布局设计，钩体的弯曲弧度经过受力优化，钩尖位置设置了防脱挡片的安装位，可配套安装防脱棘爪装置，防止起吊过程中吊索、吊具从钩体内意外滑脱，满足起重作业的安全规范要求。建模过程中对钩体的过渡圆角、应力集中位置进行了细节处理，还原了实际锻造吊钩的工艺特征，避免尖锐棱角带来的应力集中问题，符合起重吊钩的力学设计逻辑。材质渲染方面，整体采用高强度合金钢的金属质感表现，表面做了哑光发黑的工业涂装效果，还原了实际工程中起重吊钩经过热处理、表面防锈处理后的真实外观，渲染过程中通过光影效果突出了钩体的曲面弧度、结构棱线，清晰展现各部分的结构衔接关系。设计思路上，该双钩式吊钩相比单钩结构具备更大的额定起重量，对称的受力结构可让起吊过程中的载荷分布更均匀，适合大吨位重物的吊装作业，模型完整还原了吊钩的装配结构特征，可用于起重机械的结构展示、吊装作业的模拟演示以及相关机械设计的参考使用，各部件的尺寸比例符合行业通用的吊钩设计参数，具备较高的结构还原度。
