环氧树脂河流纹理实木桌结构设计

　　这款树脂与实木结合的桌具，在结构设计阶段首先明确了其核心应用场景覆盖家居客厅会客区、独立工作室洽谈区、精品商业空间展示区等多个使用场景，区别于常规全实木或全人造板材桌具，其核心功能是在满足日常桌面置物、伏案使用的基础上，通过树脂与木材的材质碰撞形成独特的视觉表现力，兼顾实用属性与空间装饰属性。设计初期首先确定了桌体的整体承载边界，桌面整体采用长方形布局，长边与短边的比例控制在1.8:1，适配常规四人位使用需求，桌面厚度统一设置为45mm，既保证树脂灌注过程中的结构强度，避免薄边树脂受外力冲击出现开裂，也不会因过厚的桌面板导致整体重量超出常规室内家具的搬运承重阈值。桌腿部分采用闭口矩形钢管焊接框架结构，摒弃了传统实木桌腿易受潮变形、

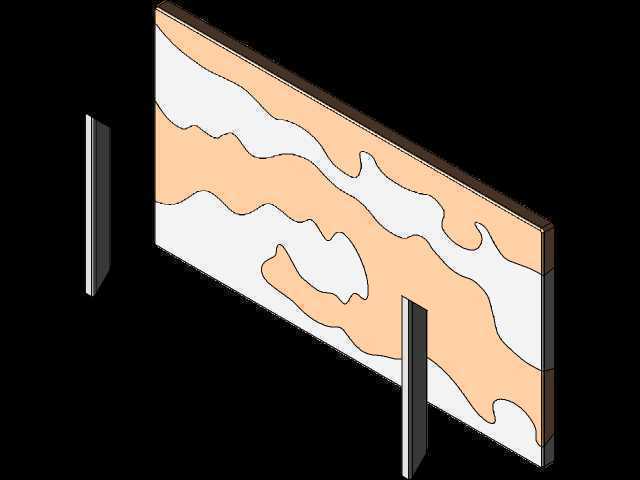

　　金属单腿支撑稳定性不足的问题，两侧框架采用U型落地结构，横向支撑梁位于桌面下方120mm位置，既预留了充足的腿部活动空间，避免使用者就坐时膝盖磕碰支撑结构，也通过框架的闭合结构提升了整体桌体的抗侧倾能力，经结构校核，当桌面边缘施加150N水平侧向力时，桌体倾斜量小于3mm，满足日常使用的稳定性要求。桌面的结构设计是整个产品的核心部分，实木基材选用自然边板材，根据木材天然的轮廓走向预留树脂灌注的型腔，型腔的边缘随木材自然纹理走势设置，没有采用规则的几何切割线条，最大程度保留木材原生的自然质感，树脂灌注层与实木层的结合面采用燕尾槽式的嵌合结构，在木材的结合面加工出深度5mm的交错凹槽，灌注树脂后两种材质可以形成机械嵌合，

　　避免长期使用过程中因两种材质热胀冷缩系数不同出现分层、开胶的问题。树脂层采用透明蓝色调调配，灌注过程中分层进行，每层灌注厚度不超过15mm，待前一层完全固化后再进行下一层灌注，避免一次性灌注过厚导致树脂固化过程中放热集中，出现内部气泡、开裂或者表面凹陷的问题，固化完成后桌面整体进行平面铣削加工，保证整个桌面的平面度误差小于0.2mm/m，后续经过多道打磨抛光工序，使树脂层与实木层的表面处于同一水平面，触感顺滑无突兀的台阶感。安装边界方面，桌腿框架与桌面的连接采用内嵌式螺母配合沉头螺栓的连接方式，在桌面板下方预先加工安装孔位，螺栓从框架下方穿入与桌面板内的预埋螺母锁紧，连接点共设置6处，分别位于两侧框架的前后端以及中间横梁位置，

　　保证连接受力均匀，不会出现局部应力集中导致桌面板变形的问题，整体桌体的落地支撑点设置可调脚垫，可根据地面实际平整度调节高度，调节行程为10mm，解决地面不平整导致的桌体晃动问题。在实际使用场景中，这款桌具的桌面静态承重可达到120kg，均匀放置物品时不会出现明显形变，树脂层表面经过耐刮擦处理，日常放置水杯、书籍、电子设备等物品不会轻易留下划痕，同时树脂材质的防水性能优异，不慎洒落液体时只需擦拭即可清理，不会像纯实木桌面那样出现渗水留印、受潮发霉的问题。设计过程中也充分考虑了生产加工的工艺可行性，实木部分的型腔加工可通过数控雕刻机完成，不需要复杂的手工修型即可保证嵌合槽的尺寸精度，树脂灌注所使用的模具可采用常规的硅胶围模方式，脱模后经过简单的修边即可进入后续打磨工序，整体加工流程适配常规家具加工厂的现有设备条件，不需要额外投入专用加工设备即可实现批量生产。桌体的整体高度设置为750mm，符合人体工程学中坐姿伏案的高度要求，搭配常规高度的座椅使用时，肘部自然下垂可刚好放置在桌面上，长时间使用不会产生明显的疲劳感，两侧桌腿的外边缘距离桌面短边边缘的距离为80mm，就坐时腿部可以自然伸入桌下，不会被桌腿框架阻挡。
