商用立式十盘烘焙烤箱结构设计

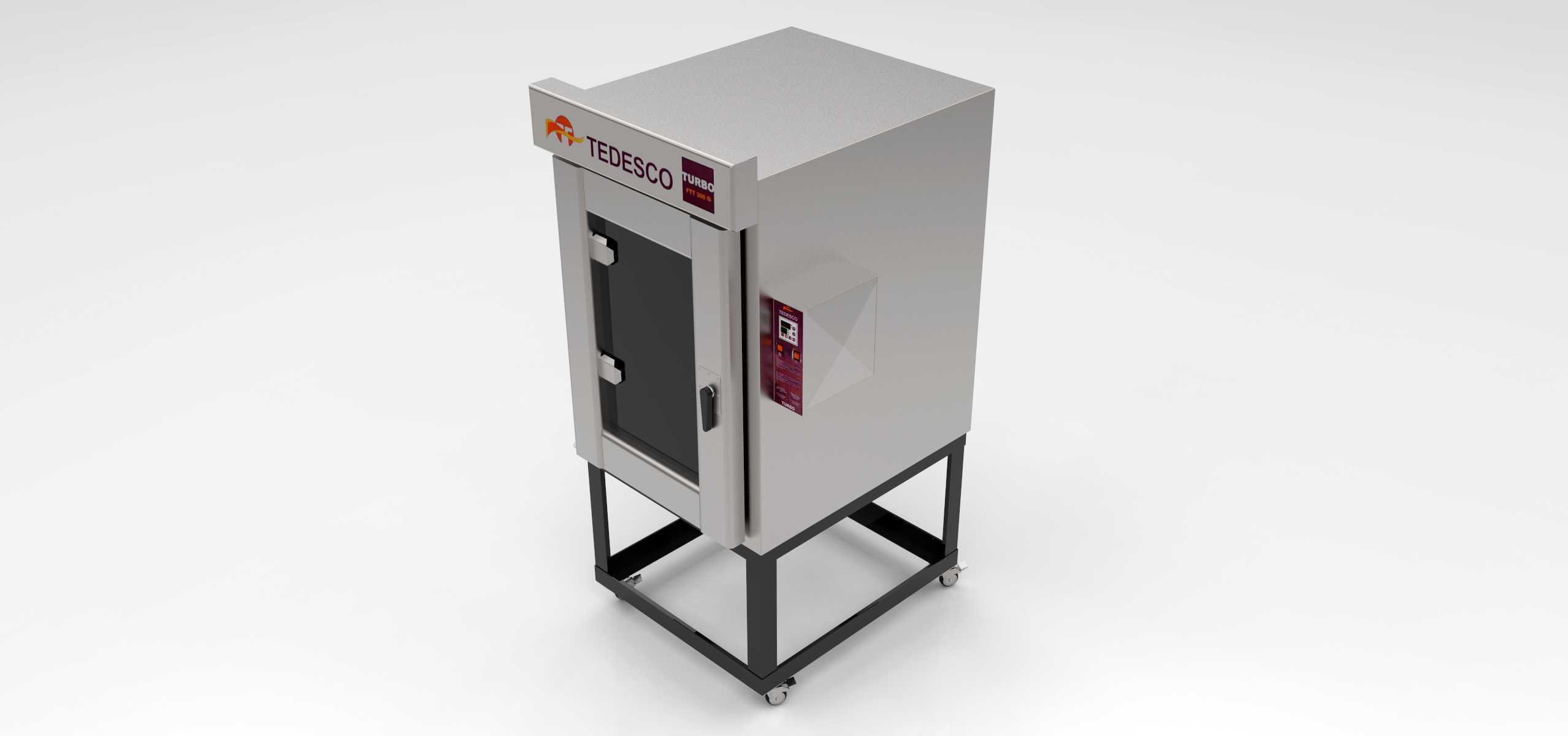

　　这款立式烘焙烤箱的三维结构设计，核心围绕商用烘焙门店的日常生产场景展开，适配面包、酥点、蛋挞等多类烘焙制品的批量烘烤需求，可同时容纳10个标准烤盘作业，单批次产能完全覆盖社区烘焙店、小型中央工坊的日常出单量，无需频繁更换烤盘等待升温，能有效压缩单店高峰时段的出品等待周期。从结构布局来看，设备整体采用立式窄身设计，底部搭配带刹车的万向脚轮支架，支架采用方管焊接成型，既预留了设备底部的散热通风间隙，也方便门店日常清洁时推移设备，适配后厨狭窄的操作通道布局，安装时无需额外做地面固定，仅需预留对应电源接线位置与周边15cm以上的散热间隙即可，设备整体占地宽度不足0.8米，进深控制在1米以内，对于面积紧张的临街烘焙门店十分友好。

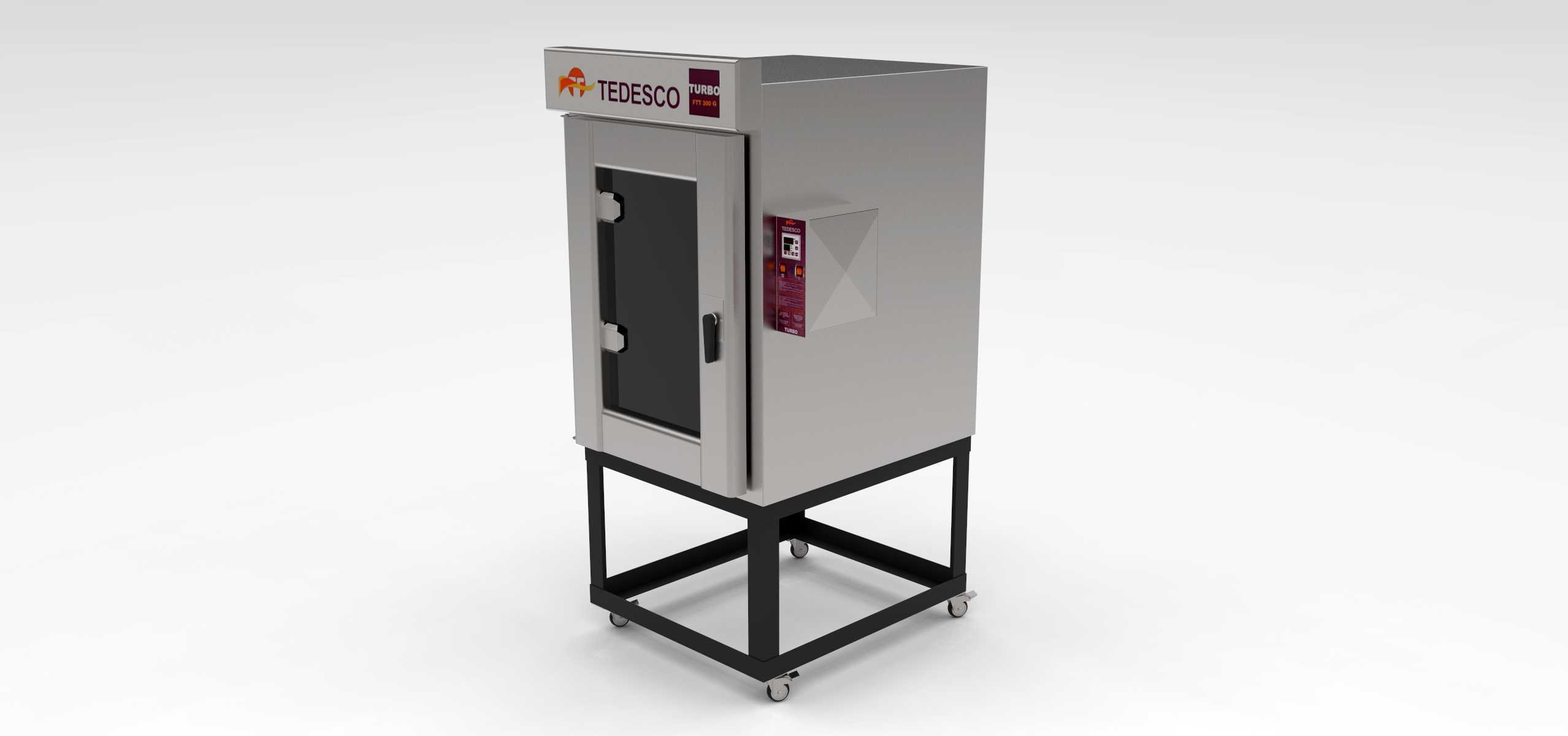

　　箱体主体采用食品级不锈钢板材折弯焊接成型，外壳做拉丝防指纹处理，日常擦拭清洁不易留水渍油污，门体采用双层钢化玻璃视窗结构，中间预留空气隔热层，既可以让操作人员在不开门的情况下直接观察内部食材烘烤状态，减少开门带来的炉温波动，也能避免门体外表面温度过高造成操作人员烫伤。门体侧边搭配多组可调式铰链与压紧式门锁，关门时可保证门体与箱体密封胶条完全贴合，减少炉内热量外泄，降低设备运行时的能耗损失。设备操控区域设置在门体右侧的竖向面板上，集成温度调节、时间设定、上下火独立控温等功能模块，操作高度适配成年人站立操作的舒适区间，无需弯腰或抬手即可完成所有参数调整，面板做防水密封处理，避免日常清洁时水汽渗入内部电路造成故障。

　　内部烘烤腔体采用圆弧角过渡设计，无清洁死角，日常清理残渣时可直接用抹布擦拭所有内壁位置，腔体两侧设置多层烤盘支撑导轨，导轨采用冲压一体成型结构，无额外焊接凸起，烤盘抽拉顺畅无卡顿，可根据烘烤产品的高度灵活调整层架间距，适配不同高度的烘焙制品。设备顶部预留排湿排气通道，烘烤过程中产生的水蒸气可通过通道定向排出，避免炉内湿度过高造成面包表皮软塌，同时排气方向可通过顶部挡板调整，避免直排到周边电气设备上造成安全隐患。

　　设计过程中重点考量了设备的热均衡性，加热组件均匀分布在腔体上下与背部位置，搭配内置热风循环结构，可保证炉内各层位置的温度差控制在±5℃以内，避免同批次产品出现局部烤焦、部分不熟的情况，无需操作人员频繁调换烤盘位置。设备的电气控制模块与加热腔体做隔热分隔设计，中间填充硅酸铝保温棉，既可以减少腔体热量向电控区域传导，延长电气元件的使用寿命，也能进一步降低设备外壳的表面温度，提升操作安全性。底部支架的脚轮采用耐磨聚氨酯材质，推移时无明显噪音，不会划伤门店的地砖或环氧地坪，两个带刹车的脚轮设置在设备前侧，设备就位后踩下刹车即可完全固定位置，避免日常开关门时设备出现移位。

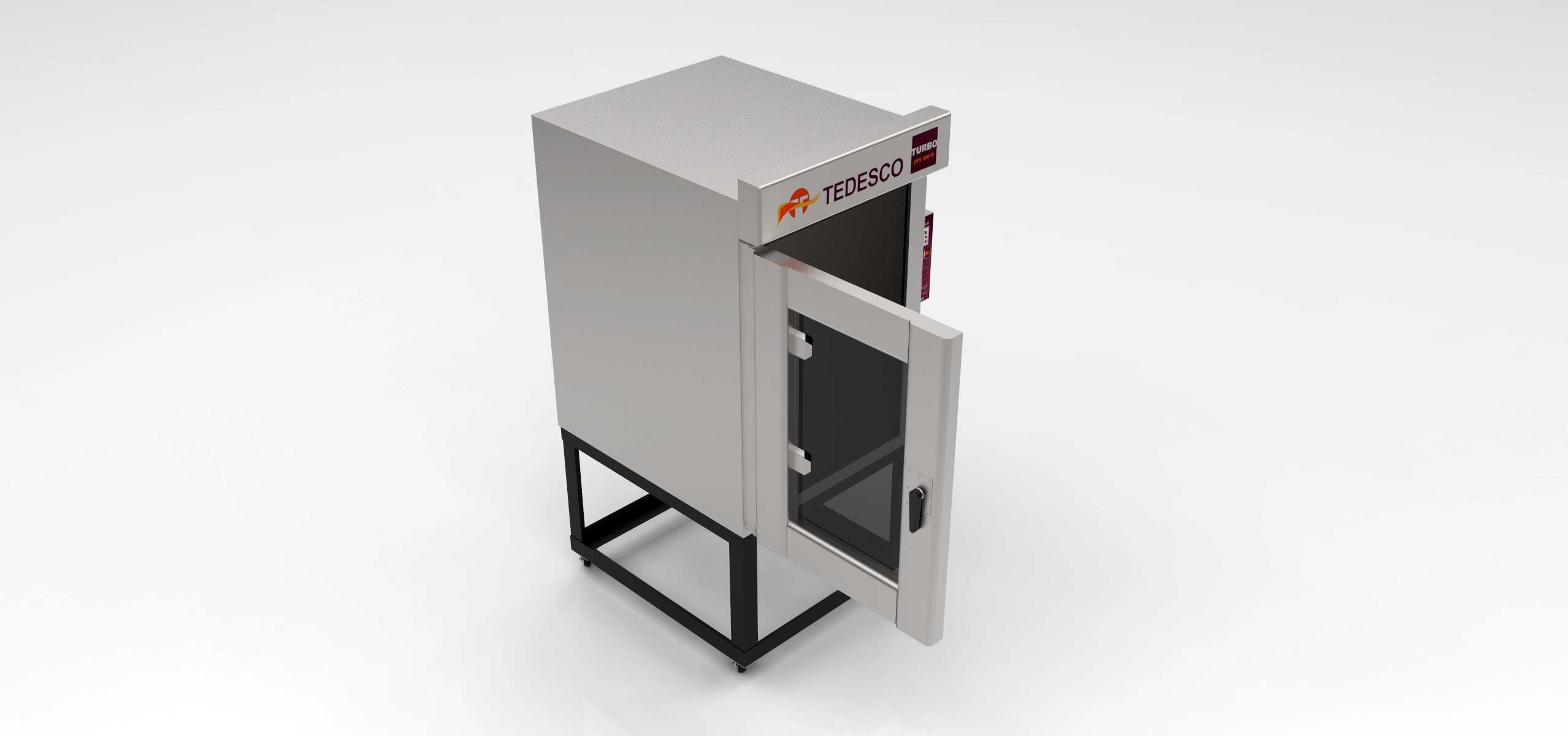

　　从安装边界来看，设备整机高度控制在1.8米左右，常规门店的层高完全可以容纳，进电接口设置在设备背部下方位置，接线时无需抬高设备即可完成操作，背部预留的散热间隙可保证设备长时间连续运行时电控区域温度处于合理区间，不会出现过热保护停机的情况。门体开启角度可达到180度，完全打开后门体不会突出到设备侧方过多，抽拉烤盘时操作空间充足，不会与周边操作台或其他设备产生干涉。整体结构没有复杂的异形传动部件，日常维护仅需定期检查密封胶条老化情况、清理加热管表面的积碳即可，维护难度低，适合非专业设备维护人员的门店操作人员自行完成日常保养。
