可伸缩式证件徽章夹持挂扣结构设计

　　这类可伸缩徽章夹持件，日常在企业门禁、展会通行、厂区作业巡检、政务服务窗口等场景随处可见，核心作用是承载工作证、访客徽章、门禁卡这类随身标识物件，避免证件遗失的同时，让使用者不用摘下挂扣就能完成刷卡、出示证件的操作，适配不同身高、不同佩戴习惯的使用需求。从结构设计逻辑来看，整个产品分为三个核心功能段：上端的卷收收纳壳体、中段的伸缩牵引绳、下端的夹持固定结构。卷收壳体内部内置涡卷弹簧结构，牵引绳拉出时弹簧蓄力，松开后自动将绳体收回壳体内，牵引绳的拉出长度通常控制在600mm到800mm区间，这个长度刚好覆盖成年人抬手刷卡、低头出示证件的活动范围，不会因为绳体过长导致晃荡剐蹭，也不会因为长度不足需要频繁摘卸挂扣。

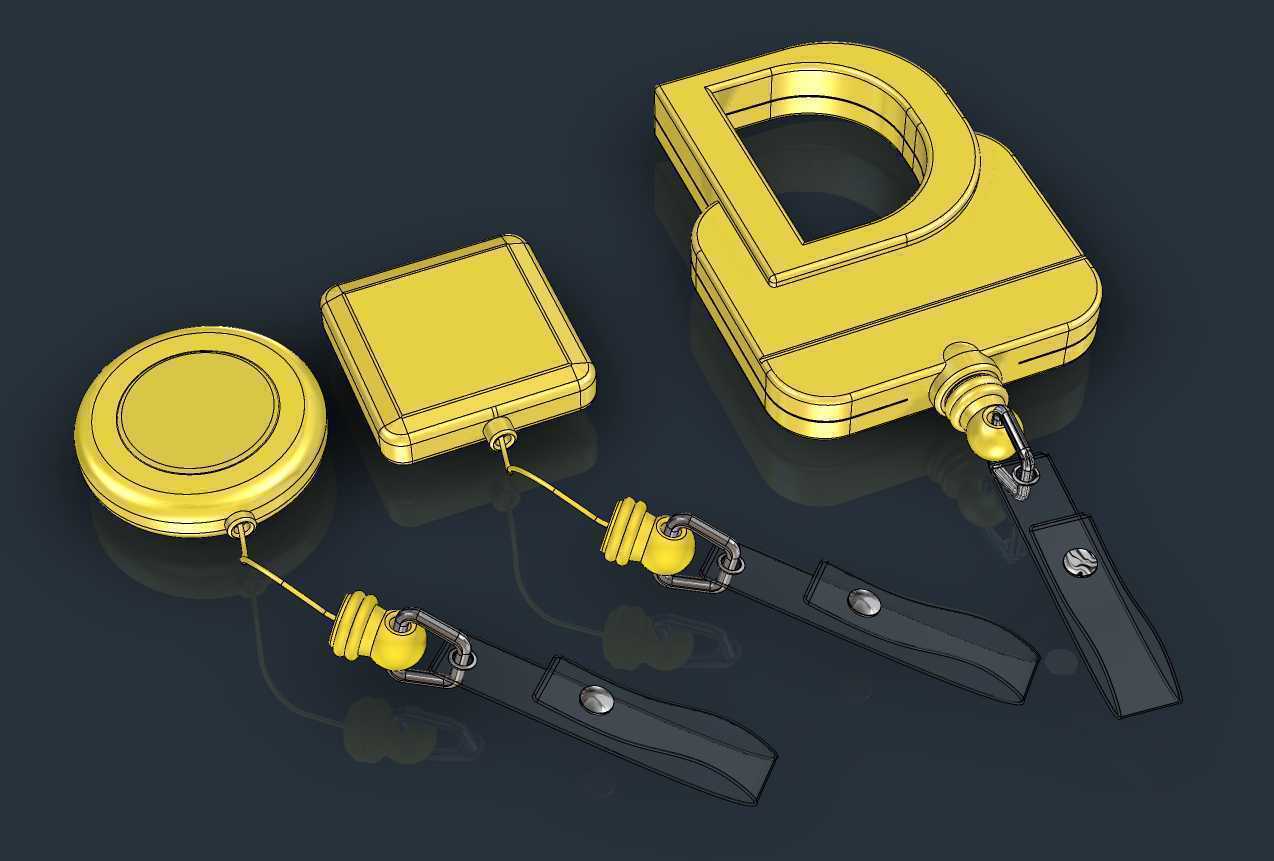

　　壳体部分做了三种差异化的外形方案，分别是圆形、方形、D形结构，不同外形适配不同的使用场景：圆形壳体厚度最薄，适合日常办公场景佩戴，不会因为壳体凸起剐蹭衣物；方形壳体内部卷簧的收纳空间更大，能适配更长的牵引绳，适合厂区巡检这类需要频繁远距离刷卡的场景；D形壳体自带挂耳结构，除了搭配挂绳使用，还可以直接卡在腰带、工装口袋边缘，适配不需要挂绳的佩戴需求。夹持端采用的是按压式夹扣结构，夹片内侧做了防滑齿纹，夹持厚度范围在0.2mm到5mm之间，既能夹住薄质的PVC工作证，也能夹住带硬质卡套的门禁徽章，夹扣和牵引绳的连接位置做了万向转动结构，不管使用者怎么活动，牵引绳都不会出现拧转折断的问题。设计过程中需要重点控制几个安装边界尺寸：

　　首先是壳体的整体厚度，所有外形方案的壳体厚度都控制在12mm以内，佩戴在胸前不会有明显的异物感；其次是牵引绳的出口位置，做了圆角导向结构，绳体拉出收回的时候不会和壳体边缘产生硬摩擦，能大幅提升绳体的使用寿命，常规使用场景下拉伸循环次数可以达到五万次以上；夹扣的开合按压力度控制在15N到20N之间，成年人单指就能轻松按压开合，同时夹持力足够，不会因为日常走动的晃荡导致夹扣松脱。不同壳体的背部固定结构也做了适配设计：圆形和方形款背部做了可拆卸的挂绳扣，既可以穿织带挂绳挂在脖子上，也可以更换背夹夹在工装领口；D形款的挂孔直接集成在壳体上，结构强度更高，适合作业场景下挂载更重的标识物件，比如带芯片的硬质工牌、小型巡检记录仪这类附加配件。

　　绳体采用的是包芯尼龙材质，表面做了耐磨涂层，拉出收回的过程中不会产生多余的异响，也不会因为长期和衣物摩擦起毛。整个结构没有多余的外露零件，所有连接位置都做了圆弧过渡，不会勾挂衣物纤维，日常佩戴的舒适度有足够保障。在结构强度校核上，壳体采用ABS工程塑料材质，正常1.2米高度自由跌落不会出现壳体开裂、卷簧失效的问题，牵引绳的静态拉断力控制在50N以上，正常使用过程中不会因为拉扯出现绳体断裂的情况。针对不同的使用场景，夹持端还预留了拓展空间，可以更换不同的夹持配件，比如搭配钥匙圈挂载小型钥匙、工具，或者搭配塑料扣环挂载门禁卡套，拓展产品的使用范围。
