科幻主题外星复制装置道具结构设计

　　该装置的设计定位偏向影视道具、主题展陈场景的实体搭建需求，整体采用台座加立式罐体的组合布局，核心操作区预留了足够的手部操作空间，适配真人演员的互动拍摄需求。台座部分采用钣金折弯加表面喷塑的工艺思路，边角做R3圆角处理，避免展陈或拍摄过程中出现磕碰划伤，台座上表面嵌入绿色防滑操作垫，对应控制台的按键、接口区域做下沉式设计，所有操作元件的排布符合成年人站立操作的人机工程学尺寸，操作台面距离地面高度控制在850mm，立式罐体总高度为1200mm，整体设备占地尺寸为1200mm800mm，安装时无需额外预埋固定件，底部预留四个可调脚杯安装位，可适应不平整的展陈地面，调节范围为0-20mm。

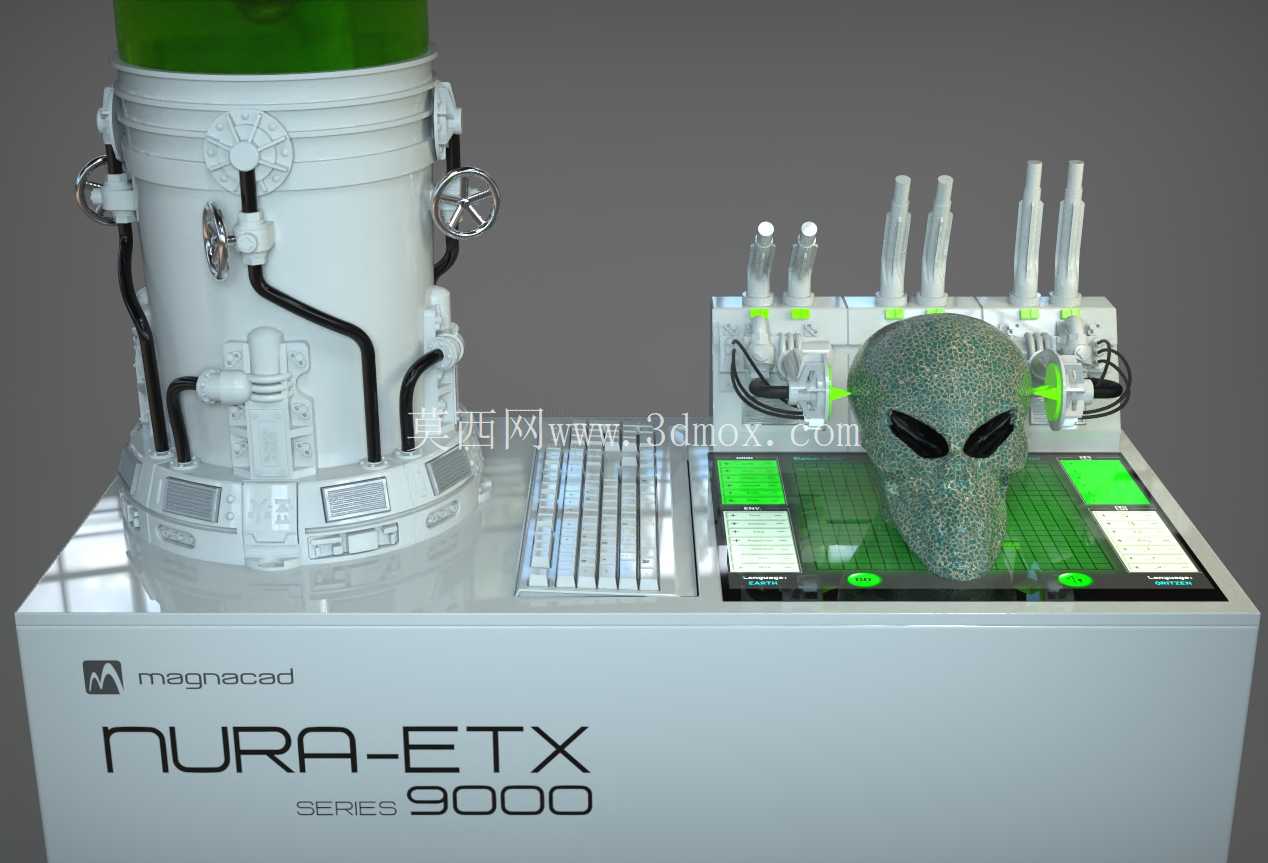

　　立式罐体部分采用分段式筒体结构，上下法兰连接便于内部走线与道具效果元件的安装，罐体侧面排布的黑色管路采用PVC硬管模拟工业管路布局，配套的手轮、阀门手柄均采用标准五金件改制，降低道具制作的加工成本，管路走向刻意做非对称排布，强化逆向仿制设备的粗粝工业质感，罐体顶部预留直径200mm的开口，可根据拍摄需求加装烟雾、发光等特效元件。核心操作区的外星头像造型采用光敏树脂3D打印制作，表面做磨砂做旧处理，头像后方的多组柱状接口对应不同的模拟功能模块，每个接口内部预留2mm的穿线孔，可接入LED灯组实现发光效果，操作区两侧的透明防护挡板采用5mm厚亚克力板折弯制作，与台座的连接采用隐藏式螺丝固定，避免外露连接件破坏整体视觉效果。

　　设计过程中优先考虑道具的拆装运输需求，立式罐体与台座采用定位销加快拆螺丝连接，拆解后可分件装入标准航空箱，长途运输时不会出现结构松动，所有外露的金属质感部件均采用ABS塑料电镀工艺替代金属件，整体重量控制在45kg以内，单人即可完成短距离移位，适配不同拍摄场地、展会展位的快速转场需求。操作台面的按键区域采用硅胶按键模切制作，按键下方预留PCB板安装位，可根据需求定制按键触发的灯光、音效逻辑，台座侧面预留电源接口与开关位置，所有内部走线均沿台座内壁的线槽排布，避免线路杂乱影响后期维护。

　　不同于常规工业设备的对称式设计，该装置刻意保留了部分未完成的结构接口，侧面的管路预留了三个未连接的快插接头，操作区边角预留了未打磨的合模线痕迹，强化设定中“逆向设计未完成”的视觉特征，适配科幻题材中废弃实验设备、外星技术仿制装置的场景叙事需求。在结构强度校核上，台座内部采用2020mm的铝型材做内支撑框架，静态承重可达到100kg，满足拍摄过程中放置道具、演员倚靠的使用需求，立式罐体与台座的连接位做了加厚衬板处理，长期使用不会出现连接位变形开裂的问题。所有外露的棱角位置除了操作必需的按键、接口外，均做了圆角钝化处理，符合公共展陈场景的安全规范，设备整体的供电采用220V民用市电接口，内部加装低压转换模块，所有发光元件均采用12V低压供电，避免拍摄、展陈过程中出现用电安全隐患。
