车辆前照灯凹凸纹理渲染用贴图素材

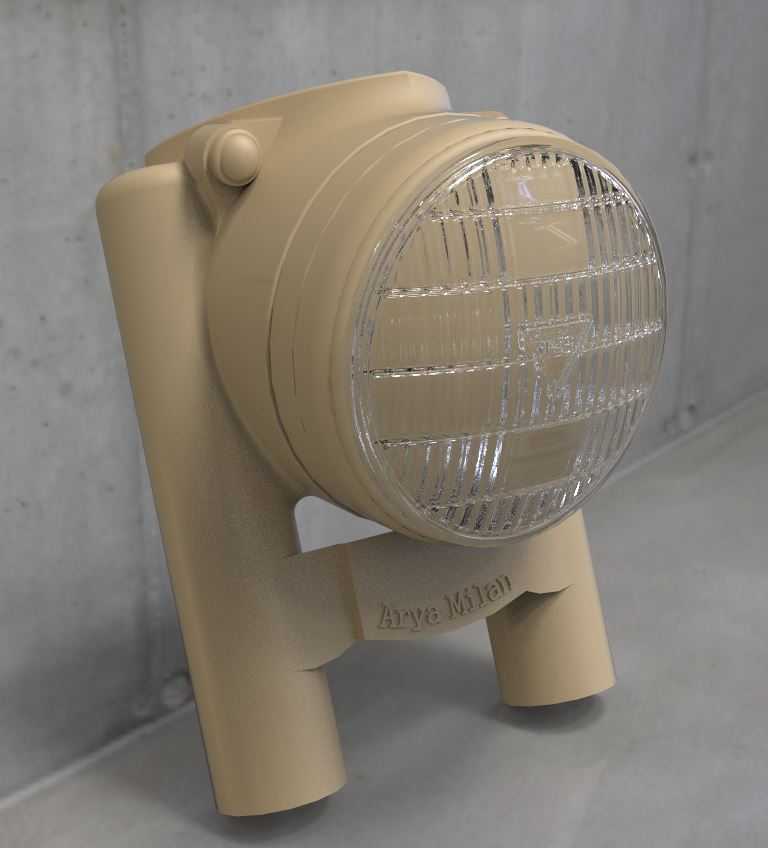

　　在车辆外观渲染与灯具结构可视化工作中，前照灯的表面凹凸细节是决定真实感的核心要素之一，很多初入渲染领域的工程师容易忽略灯面纹理对光影折射、漫反射效果的影响，做出来的前照灯要么像光滑塑料壳缺乏质感，要么纹理排布杂乱不符合量产灯具的设计逻辑。这类凹凸贴图的设计，首先要匹配实车前照灯的配光纹理逻辑，量产车型的前照灯灯面并非随意做凹凸纹路，每一处格栅状凸起、三角标识区域的凹陷，都要兼顾光线散射均匀度、外观辨识度与结构强度要求，不能为了视觉效果随意调整纹理的疏密与深度。从实际应用场景来看，这类贴图既可以用于整车外观方案评审阶段的快速渲染，不用等灯面结构数模完全细化就能输出接近实车效果的可视化方案，也能用于售后配件的效果展示、

　　改装灯具的外观预览，甚至在做驾驶场景虚拟仿真时，也能通过这类凹凸贴图还原不同光照角度下前照灯的反光特性，避免虚拟场景里的灯具出现不真实的镜面反射效果。设计这类凹凸贴图的时候，首先要划定圆形的灯面边界，所有纹理排布都不能超出灯面的安装轮廓，要和前照灯的灯罩外廓尺寸完全匹配，边缘区域的纹理要做渐变收边处理，避免贴图边缘出现生硬的断层，导致渲染时灯面和周边钣金、保险杠的衔接处出现穿模或者纹理错位。贴图中心的三角标识区域，要单独做纹理深度区分，标识区域的凹凸落差要比周边格栅纹理稍浅，保证标识在常规光照下清晰可辨，同时不会因为凹凸差过大影响灯面的整体光线透过率。周边的格栅状凹凸纹理，要沿着灯面的圆弧曲率做排布，

　　不能用平直的横竖条纹直接拉伸覆盖圆形区域，否则渲染出来的纹理会出现拉伸变形，在灯面圆弧边缘处出现不符合物理逻辑的纹理扭曲。纹理的凹凸深度要控制在合理区间，过深的凹凸会让灯面看起来像粗糙的毛玻璃，不符合现代乘用车前照灯灯罩的工艺特性，过浅的话又无法体现出灯面的肌理感，在侧光照射下会丢失纹理细节。实际使用这类贴图的时候，要注意和渲染软件的凹凸通道参数匹配，调整合适的凹凸强度值，同时要配合粗糙度贴图使用，灯面不同区域的粗糙度要和凹凸纹理对应，凸起的棱边位置粗糙度稍低，凹陷的格栅根部粗糙度稍高，还原注塑灯罩成型后的表面质感。另外还要考虑安装边界的匹配问题，贴图的有效纹理区域要比灯罩的实际安装面小一圈，预留出灯罩和灯壳粘接、

　　卡扣装配的压合区域，这部分区域在实车上是光滑无纹理的，要是贴图把纹理铺满整个圆形区域，渲染出来的灯罩装配边就会出现多余的纹路，和实际装配结构不符。在做不同角度的渲染测试时，要重点观察顺光、侧逆光、夜间补光这几个典型场景下的纹理表现，顺光下要能看到清晰的格栅纹理走向，侧逆光下凹凸纹理的光影边缘要锐利但不生硬，夜间配合内部光源点亮时，凹凸纹理不能出现明显的光线遮挡暗斑，要保证光线透过灯面后均匀散射，符合前照灯的配光要求。很多工程师在做这类贴图的时候容易犯的错误是把纹理做的完全等宽等距，实际上量产灯面的格栅纹理会根据灯面不同区域的配光需求调整疏密，靠近灯组远光模块的区域纹理会稍密，靠近转向灯的区域纹理会稍疏，这类细节调整能大幅提升渲染的真实感，让最终输出的效果和实车零件的视觉表现保持一致。
