3盎司配重沉头吊重坠结构设计

　　做机械结构设计久了，很少碰这种看起来结构简单，但尺寸重量公差卡得极严的小五金件，这次的3盎司沉头配重件，最初是给户外垂钓装备配套做的结构复刻，后来发现这类配重结构在小型吊重平衡、设备低位配重场景里也有很高的复用价值。先从实际使用场景说，垂钓场景里这类沉头坠是搭配钓组使用的，抛投时依靠自身重量带动钓组飞向预定钓点，入水后依靠流线型外形快速切水下沉，端部的带孔吊耳是直接连接钓线的位置，整个坠体的重心必须落在吊耳孔的轴向延长线上，不然抛投时会出现自旋、偏移，根本打不准预定点位，入水后也会因为重心偏移出现走线歪斜，影响钓组水下姿态。除了垂钓场景，这类小规格配重件在小型自动化设备的配重平衡里也常用，比如小型翻盖机构的低位配重、拉线机构的张紧坠，只要是需要恒定小重量配平、需要流线外形减少风阻或者流体阻力的场景，都能直接适配这个结构。

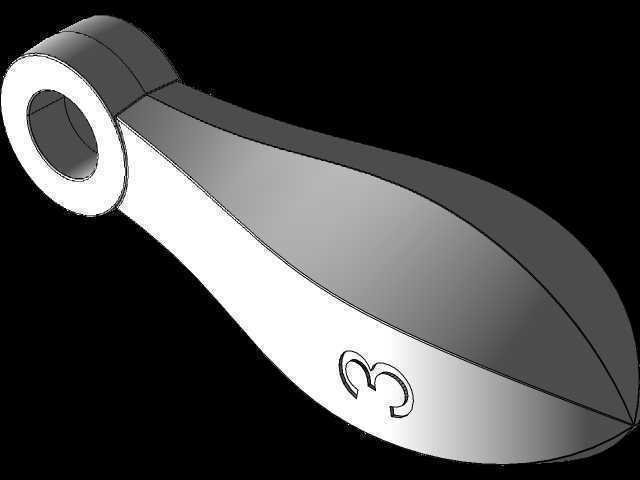

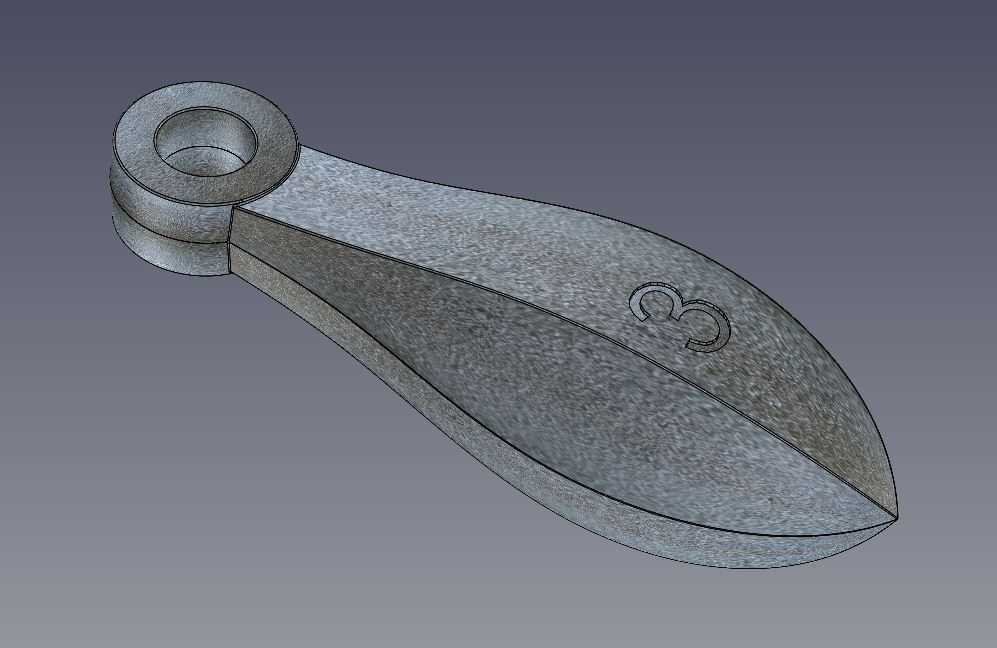

　　再讲设计思路，最开始做结构的时候，最先卡的是重量精度，3盎司的标称重量换算过来是85.05克左右，实际做结构的时候不能只画外形算体积，必须把常用的配重材料密度算进去，比如用铅锌合金的时候密度是多少，用铸铁的时候密度是多少，预留表面处理的涂层厚度余量，不然做出来的成品重量差个2、3克，在垂钓场景里就属于不合格品，因为不同重量的坠子适配的钓竿调性、抛投距离、水流速度完全不一样。外形上做水滴形流线结构不是为了好看，是为了减少空气阻力提升抛投距离，同时入水后减少水流对坠体的冲击，避免走水时坠体被水流冲得移位，坠体表面做的合模线位置特意选在侧面棱线处，就是为了让合模飞边不影响切水的流畅度，后期去飞边的时候也能沿着棱线打磨，不会破坏整体流线曲率。端部的吊耳做了双层凸台结构，孔位做了沉孔处理，一方面是让连接的线结能藏在沉孔里，避免抛投或者拖拽时线结被硬物磨断，另一方面凸台结构加厚了吊耳的受力截面，就算反复受力拉扯，也不会从吊耳根部断裂，毕竟这个位置是整个零件唯一的受力点，要是吊耳断了，整个坠子就直接丢了。

　　然后说尺寸和安装边界，吊耳的内孔直径是按照常用的2号到8号钓线线径，加上连接用的转环尺寸做的，孔壁厚度留了足够的磨损余量，就算长期和线、转环摩擦，也不会很快磨穿。整个坠体的最大宽度控制在18毫米以内，长度是62毫米，这个尺寸是为了适配普通的钓组收纳空间，不会因为坠体太宽卡进钓箱的配件格，也不会因为太长在收纳的时候和其他配件缠绕。安装的时候不需要额外的紧固件，直接将钓线或者连接绳穿过吊耳孔打结固定，或者搭配快速连接转环卡接就行，整个零件没有活动结构，属于一体式铸造成型的零件，后期只需要做去飞边、表面氧化或者喷塑处理就行，加工工序极少，量产的时候成本能压得很低。

　　做结构校核的时候特意做了重心仿真，把整个坠体的重心调整到距离吊耳孔中心12毫米的轴线上，不管是水平抛投还是垂直下沉，坠体都会保持头部（吊耳端）在上、尖部在下的姿态，不会出现横置打转的情况。另外坠体表面的数字标识是直接做在模具上的，铸造成型后直接带出重量标识，不需要后期丝印或者激光打标，避免标识在长期摩擦后脱落，用户拿到手一眼就能知道配重规格，不用挨个称重。之前做过类似结构的配重件，最容易出问题的就是吊耳和坠体的连接位置，因为铸造成型的时候这个位置容易出现缩孔，影响结构强度，这次做结构的时候特意在连接位置做了大圆角过渡，既减少了应力集中，也让铸造时的金属液流动更顺畅，减少内部缩孔缺陷，就算做拉力测试，吊耳能承受的拉力远大于实际使用时的受力，不会出现断裂问题。

　　很多刚入行的结构工程师觉得这种小零件没什么技术含量，实际上越是这种量产的小五金件，要考虑的细节越多，重量公差、外形阻力、连接可靠性、加工便利性，每一点都要卡到位，不然量产的时候不良率居高不下，用户实际用的时候也会出各种问题。比如之前有同行做类似的坠子，为了省料把吊耳做薄了，结果用户抛投的时候吊耳断裂，坠子直接飞出去差点伤人，还有的把外形做的不够流畅，抛投距离比同重量的其他产品近了近十米，根本卖不动。这个结构在设计的时候就把这些实际使用的问题都考虑进去了，不管是作为垂钓用的铅坠，还是作为设备上的小配重重块，都能直接用，不需要再做结构调整。
