机车用筒式金属前照照明灯具结构

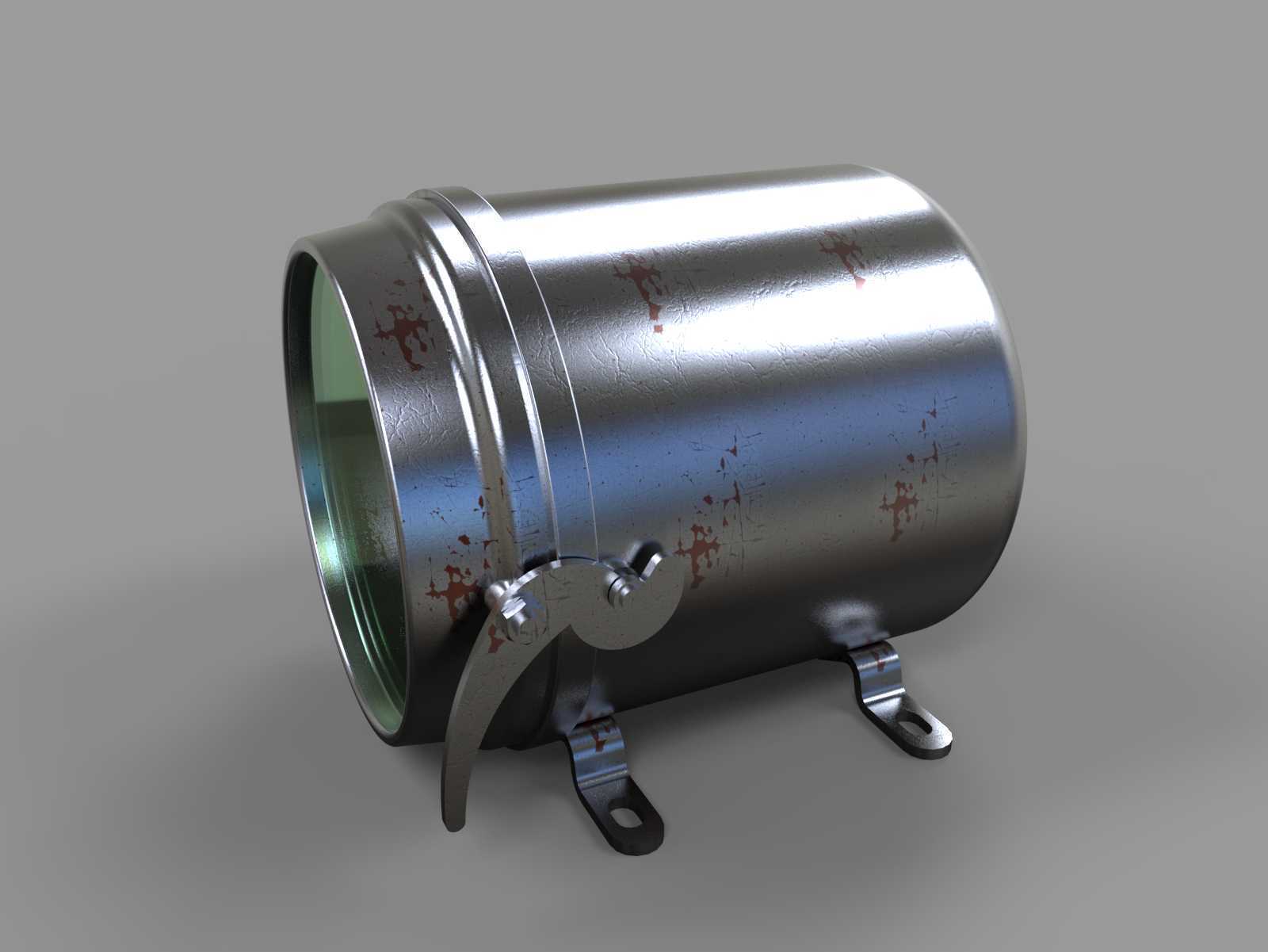

　　这款筒式机车前照灯的结构设计，首先要匹配轨道机车、工程作业机车的户外运行工况，这类设备常年在温差大、多扬尘、偶有机械磕碰的线路环境中作业，对照明部件的防护性能、固定可靠性要求远高于普通民用照明产品。从结构布局来看，整体采用一体化圆柱金属壳体作为主体承载结构，壳体表面做了耐磨防锈的金属处理，能抵御运行中飞溅的碎石、雨水侵蚀，同时金属材质本身具备优秀的散热能力，可适配长时间持续照明的工作需求，避免灯组内部积热导致的元件老化加速问题。

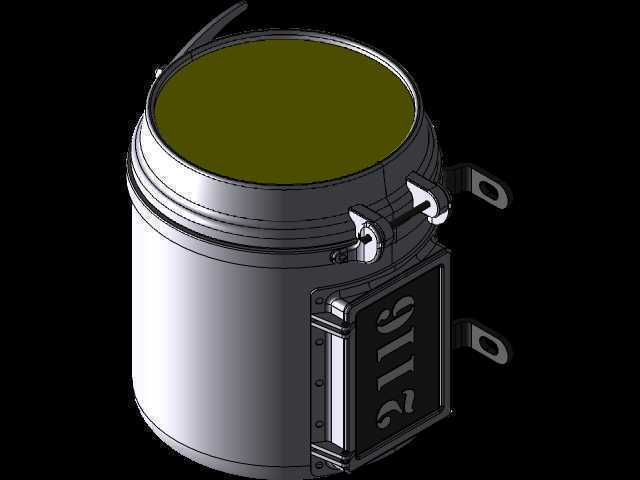

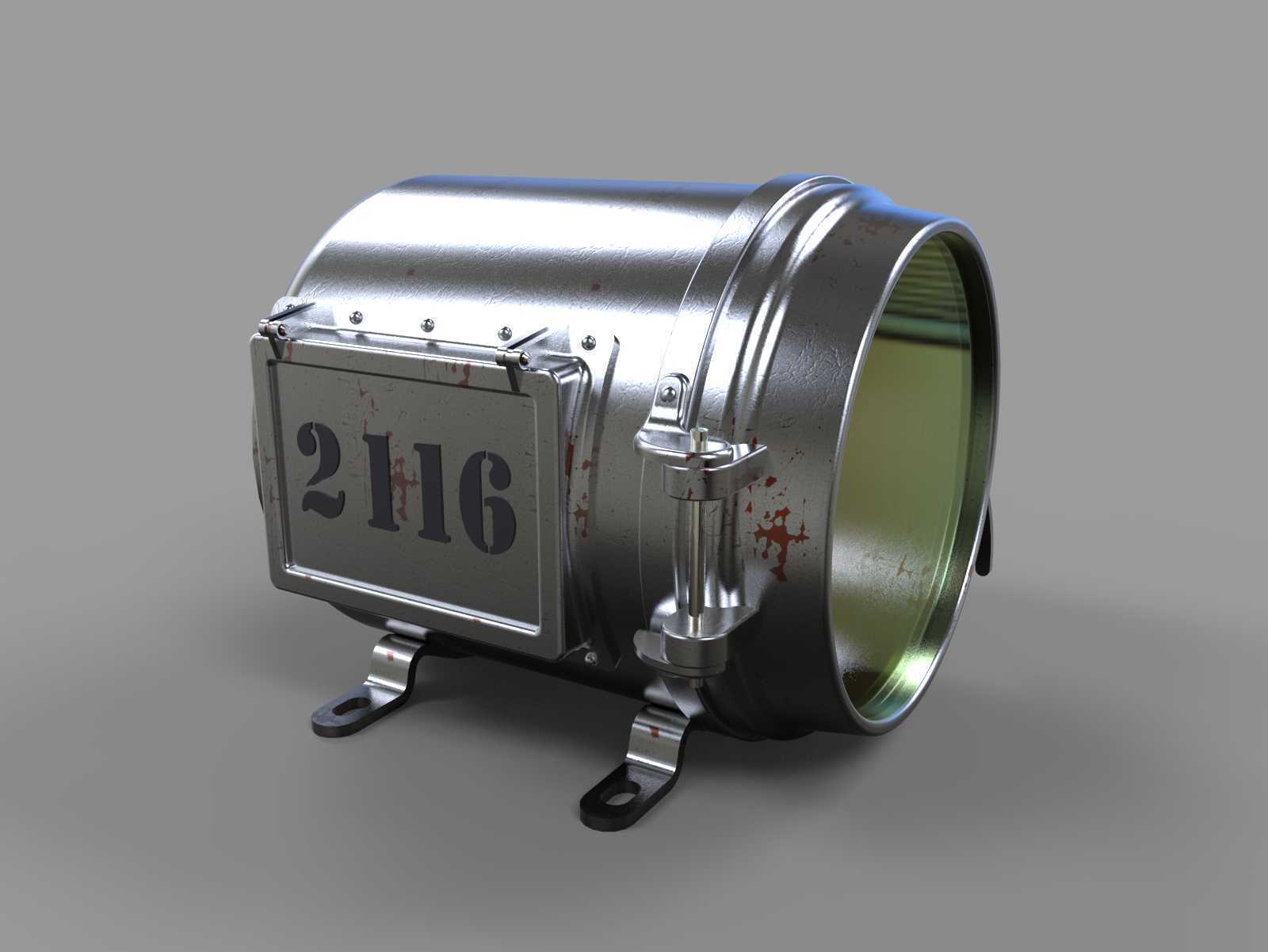

　　灯具前端设置了快拆式锁紧卡扣结构，不需要额外专用工具就能完成前端灯罩的拆装，方便现场运维人员快速更换光源、清理灯罩内壁附着的扬尘与凝露，卡扣的锁止角度做了限位设计，扣合后能保证灯罩与壳体之间的密封胶圈均匀受压，避免出现局部密封失效进水的问题。壳体底部的两个L型安装支架是整个结构的安装受力核心，支架与壳体采用刚性焊接连接，支架上开有长圆形安装孔，一方面可以补偿安装基座的加工尺寸误差，另一方面能在机车运行产生持续振动时，通过孔位的微量位移缓冲部分冲击载荷，避免支架根部出现应力集中断裂的问题。

　　设计过程中首先确定的是安装边界尺寸，两个安装支架的孔距要匹配现有机车车头的标准安装位间距，不需要对原有车头结构做额外改造就能直接替换安装，壳体的外径尺寸控制在常规机车前照灯的安装预留空间范围内，不会超出车头外廓的安全限界，同时筒身长度做了优化，在容纳反光杯、光源组件、接线端子的前提下尽可能压缩轴向尺寸，减少行车过程中的风阻，也避免突出过多被异物剐蹭。灯具的出光角度经过适配调整，光线投射范围覆盖机车前方的作业视野区域，近光区域不会产生过度眩光影响对向作业人员视线，远光区域的照射距离满足机车中低速运行时的瞭望需求。

　　从实际使用场景出发，这款灯具不仅可以适配干线货运列车的车头辅助照明，也能安装在厂区内的轨道牵引车、工程作业机车、轨道巡检车的前端作为主照明使用，壳体侧面没有多余的突出结构，日常清洁维护时可以直接擦拭外表面，不会出现清洁死角。接线端设置在壳体尾部的密封仓内，线缆接入后通过密封接头锁紧，能达到户外使用的防尘防水要求，即使在暴雨天气下运行也不会出现线路短路的问题。整个结构没有采用复杂的异形曲面，所有金属构件都可以通过常规的钣金、机加工工艺完成生产，加工难度低，批量生产时的成本可控，同时零部件的通用性强，后期更换配件时不需要定制特殊规格的零件，能降低运维阶段的配件储备压力。

　　在结构强度校核阶段，重点对安装支架的根部、卡扣的锁止部位做了载荷验算，模拟机车运行时的持续振动、紧急制动时的惯性冲击，确保在最大冲击载荷下结构不会出现塑性变形，壳体的壁厚选择兼顾了结构强度与整体重量，不会给车头安装基座带来额外的负重压力，同时金属壳体本身可以作为接地导体，不需要额外设置接地导线，简化了整车的布线流程。灯具内部的反光组件采用卡接结构固定在壳体内壁，不需要额外的螺丝固定，装配时可以直接推入到位，提升了装配效率，同时卡接结构预留了热胀冷缩的间隙，在极端高低温环境下不会因为材料形变导致反光组件移位，影响照明角度的准确性。
