尺寸可调式建筑排水檐沟参数化设计

　　做建筑外围排水系统设计时，檐沟这类构件往往是最容易被忽略但又直接影响排水可靠性的部分，很多项目里因为檐沟尺寸匹配不当，雨季出现檐口溢水、墙面被雨水冲刷返潮的问题屡见不鲜，这次做的参数化檐沟模型，核心就是解决不同挑檐宽度、不同排水流量需求下的快速适配问题，不用每次重新绘制截面、调整折弯参数，只需要在参数表内修改对应数值就能生成符合要求的构件。

　　从实际应用场景来看，这类檐沟主要用在民用建筑坡屋面檐口、工业厂房屋面外排水、钢结构厂房挑檐排水位置，不同项目的挑檐出挑长度从400mm到800mm不等，对应的檐沟容水深度、安装挂边宽度都需要跟着调整，常规建模方式每次调整都要重新绘制草图、定义折弯系数、核对安装边的配合尺寸，很容易出现参数错漏，比如挂边的折弯角度不对导致安装时无法卡入檐口固定件，或是沟体深度不够导致暴雨工况下排水不及溢水。

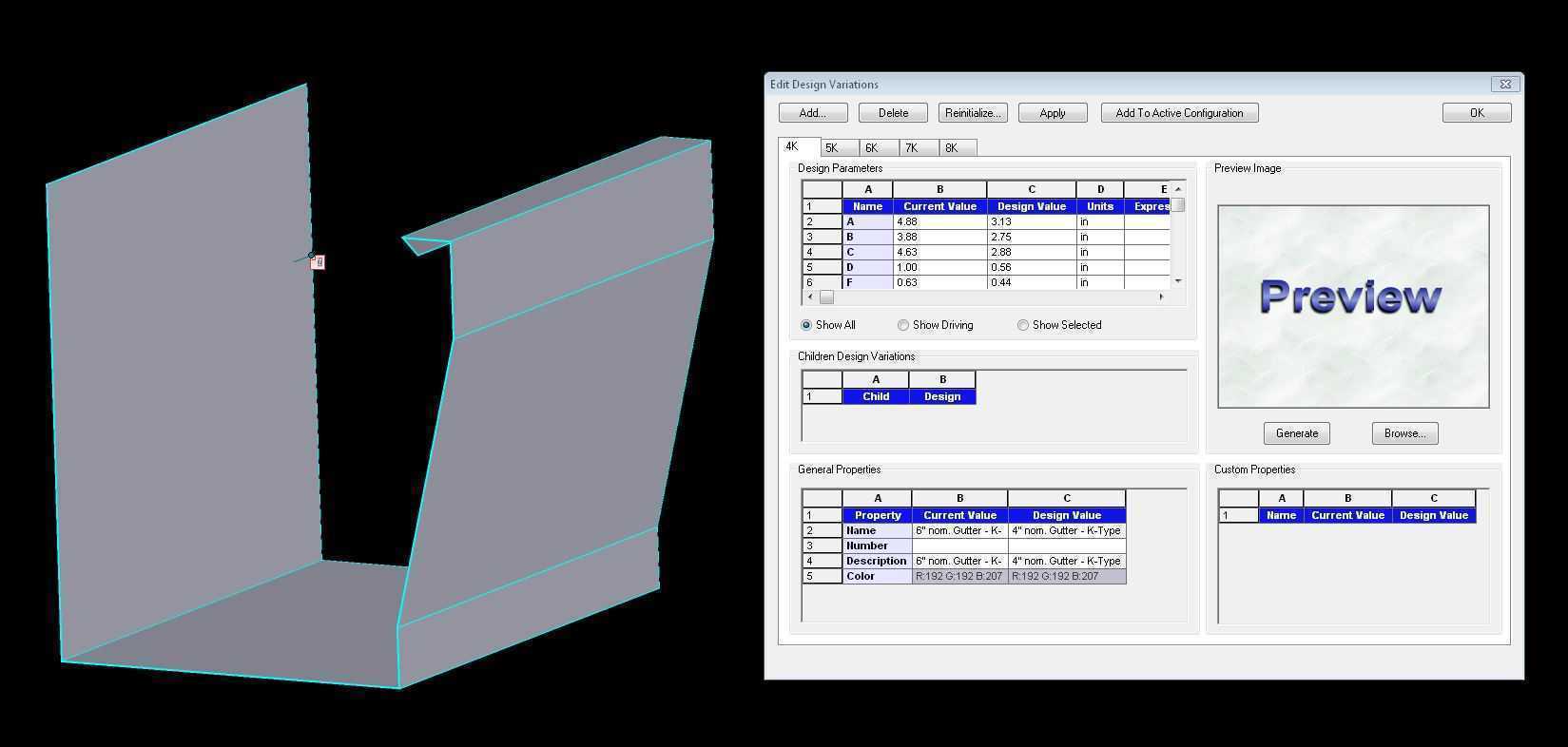

　　这个参数化模型的设计逻辑是把檐沟的所有关键尺寸做了参数关联，首先拆分构件的功能段：后侧的竖向安装边是用来和檐口结构墙面或挑檐封板固定的，这部分的高度参数直接关联挑檐的竖向立面高度，安装边上预留的固定孔位间距也跟着安装边长度自动适配，不用手动调整孔位阵列；中间的U型容水段是核心排水通道，宽度参数对应挑檐的出挑长度，确保屋面流下的雨水全部汇入沟内不会外溢，深度参数则对应项目所在地的暴雨强度公式计算出的排水流量，避免沟内容积不足；前侧的外翻挂边一方面是做挡水沿，防止沟内水流从外侧溅出，另一方面也能作为雨水斗、落水口的安装定位边，挂边的折弯圆角做了统一的工艺参数设置，适配常规钣金折弯的刀具R角，不用后期再调整工艺缺口。

　　设计过程中特意把安装边界的参数做了冗余设置，比如安装边的固定孔位做了长圆孔参数选项，适配现场安装时的固定件位置偏差，沟体两端的连接边预留了搭接余量，多段檐沟拼接时可以直接插入配合，不用额外做拼接件；参数表内把所有关联尺寸做了分组，外形尺寸组包含沟宽、沟深、安装边高度、挂边宽度四个核心可调参数，工艺参数组包含折弯半径、板材厚度、搭接余量三个固定工艺参数，安装参数组包含孔位间距、孔位大小、长圆孔长度三个现场适配参数，调整核心尺寸时，工艺和安装参数会按照预设的关联规则自动更新，比如沟宽从400mm调整到800mm时，固定孔位的数量会自动增加，孔位间距始终保持在300mm的常规安装间距，沟底的找坡坡度也会跟着长度参数自动调整，保证沟内雨水能顺利流向落水口位置，不会出现积水残留。

　　从钣金加工的角度来看，模型所有折弯边都做了止裂槽设置，止裂槽的尺寸和板材厚度自动匹配，加工时不会出现折弯处板材撕裂的问题，沟体的板材厚度参数可以根据项目需求调整，常规民用项目用0.6mm厚彩涂板即可，工业项目有防腐需求的可以调整为1.2mm厚镀锌板或是不锈钢板材，调整板材厚度时，折弯扣除值会自动更新，保证展开后的下料尺寸准确，不用人工重新计算展开长度。

　　很多设计人员做檐沟设计时容易忽略沟体和屋面瓦、挑檐防水层的衔接尺寸，这个模型里特意把后侧安装边的上翻高度做了参数关联，安装边顶部高出屋面完成面的高度始终保持在150mm以上，满足防水收头的规范要求，避免雨水从安装边和屋面的衔接位置渗漏；前侧挂边的下折角度设置为15度，引导雨水从挂边内侧流入沟内，不会顺着挂边外侧流到墙面。

　　现场安装时，这个参数化生成的檐沟不需要额外做现场切割调整，所有安装孔位的位置都和常规的檐沟固定挂件匹配，多段拼接时相邻两段的搭接长度保持在50mm，搭接位置的密封胶槽也在模型里做了预设，现场打胶密封时可以直接沿着胶槽施工，保证密封质量。针对不同地区的冬季积雪荷载，模型里还可以调整沟体的加强筋参数，积雪厚度大的地区可以在沟体外侧增加压型加强筋，提升沟体的结构强度，避免积雪压变形檐沟。

　　做这类参数化变型构件的核心价值，就是把重复的建模、核对尺寸、调整工艺参数的工作交给参数关联逻辑完成，设计人员只需要输入项目对应的边界条件，就能得到符合工艺要求、安装要求、规范要求的成品模型，不用在重复劳动上耗费时间，也能避免手动调整尺寸时出现的低级错误，比如尺寸链不闭合、折弯干涉、安装位错位这类常见问题。
