60毫升医用采样尿杯结构设计方案

　　这款60毫升容量的采样尿杯，是临床体液检验环节高频使用的一次性采样耗材，日常主要覆盖门诊尿常规检测、住院患者日常体液留样、体检中心批量样本采集、疾控系统流行病学筛查等场景，在基层诊所、第三方检验实验室、出入境卫生检疫点位也有稳定的使用需求，是体液检验流程里衔接样本采集与实验室检测的基础载体。

　　从结构设计逻辑来看，杯体采用直筒型薄壁结构，整体成型壁厚控制在1.2-1.5mm区间，既保证手持捏取时的结构刚度，避免灌装、转运过程中受挤压变形漏液，也能控制耗材生产的原料用量，适配大规模量产的成本控制要求。杯身外壁模压成型的容量刻度线，从10毫升到60毫升按10毫升间隔设置，刻度线凸起高度0.2mm，配合透明杯体材质，采样人员无需额外量具就能快速判断采样量是否满足检测要求，避免采样量不足导致的样本拒收问题。杯口位置做了外翻卷边设计，卷边宽度2mm，一方面能提升杯口的结构强度，避免薄壁杯口受外力开裂，另一方面也能在拧合杯盖时提供均匀的密封压紧面，保证螺纹旋合后的密封可靠性。

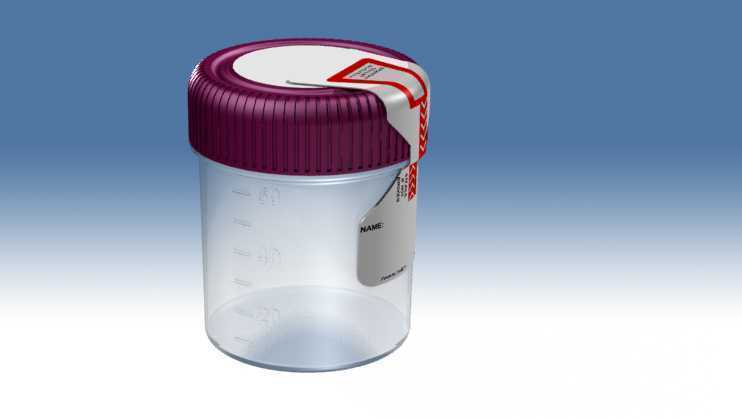

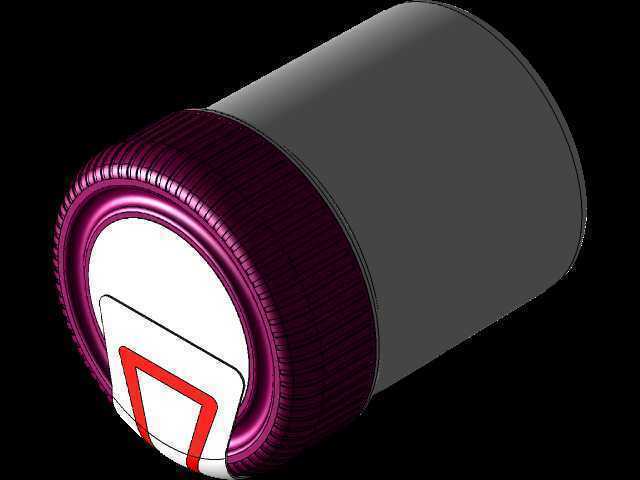

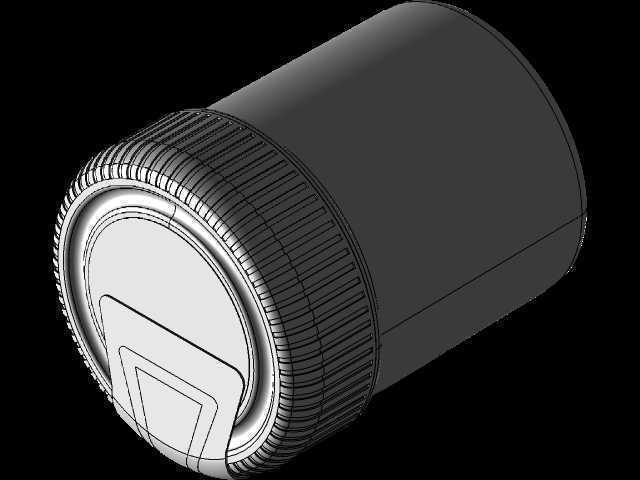

　　杯盖采用带竖向防滑筋的旋合结构，防滑筋沿盖体外周均匀分布，筋高0.8mm，戴医用乳胶手套操作时也能获得足够的摩擦力，不会出现打滑拧不紧的情况。盖体内侧预置一体化的密封胶圈，旋合到位后胶圈完全贴合杯口卷边的端面与内侧壁，形成端面+径向的双重密封结构，哪怕样本在转运过程中出现倒置、颠簸，也不会发生漏液，避免样本交叉污染或者生物安全风险。盖体顶部预留了标签粘贴区域，平面度公差控制在0.1mm以内，粘贴患者信息条码、手写标签时不会出现起翘、脱落的问题，保证样本流转全程的信息可追溯。配套的标识卡扣结构，在样本采集完成旋紧杯盖后可以卡入盖体与杯身的间隙，一旦卡扣闭合就无法在不破坏结构的前提下打开杯盖，能有效避免样本在送检过程中被调换、污染，满足检验样本的溯源管理要求。

　　从安装与适配边界来看，这款尿杯的整体外径控制在45mm，总高度（含盖）78mm，能够适配目前临床检验实验室通用的样本架孔径，常规16孔、32孔的尿样样本架都可以直接放置，不需要定制专用的适配托架，能直接匹配现有自动化检验设备的进样轨道尺寸，样本上机检测时无需额外转装容器，减少检验人员的操作步骤。杯身底部做了内凹的防滑底设计，底圈接触宽度3mm，放置在光滑的检验台、操作台面上时不会轻易滑动倾倒，哪怕受到轻微的外力碰撞也能保持直立状态，降低样本倾洒的概率。

　　在实际使用的功能适配层面，杯体选用的透明医用级高分子材质，不会与尿液中的常规检测成分发生反应，不会干扰尿蛋白、尿糖、尿沉渣等项目的检测结果，材质的透光率达到90%以上，检验人员可以直接透过杯壁观察样本的颜色、透明度、有无沉淀等性状，无需开盖倒出样本就能完成初步的性状筛查。杯盖的旋合扭矩控制在0.3-0.5N·m区间，既保证密封可靠性，也方便检验人员单手就能拧开杯盖取样，不需要借助额外的开盖工具，适配大批量样本检测时的快节奏操作需求。

　　设计过程中也充分考虑了生产与储运的便利性，杯体与杯盖都采用脱模斜度1.5°的结构设计，适配注塑成型的生产工艺，量产时脱模顺畅不会出现粘模、拉伤的问题，成品率能稳定控制在合理区间。空杯状态下同规格产品可以互相嵌套堆叠，堆叠间距控制在5mm以内，仓储与运输过程中能大幅节省空间，降低物流与仓储成本，适配医用耗材大规模集中配送的需求。整体结构没有多余的复杂异形特征，所有棱角位置都做了R0.5mm的圆角过渡，不会出现锋利的毛边、锐角，采样人员、检验人员操作时不会被划伤，符合医用耗材的使用安全要求。
