后盘式工业光盘耙配套结构件

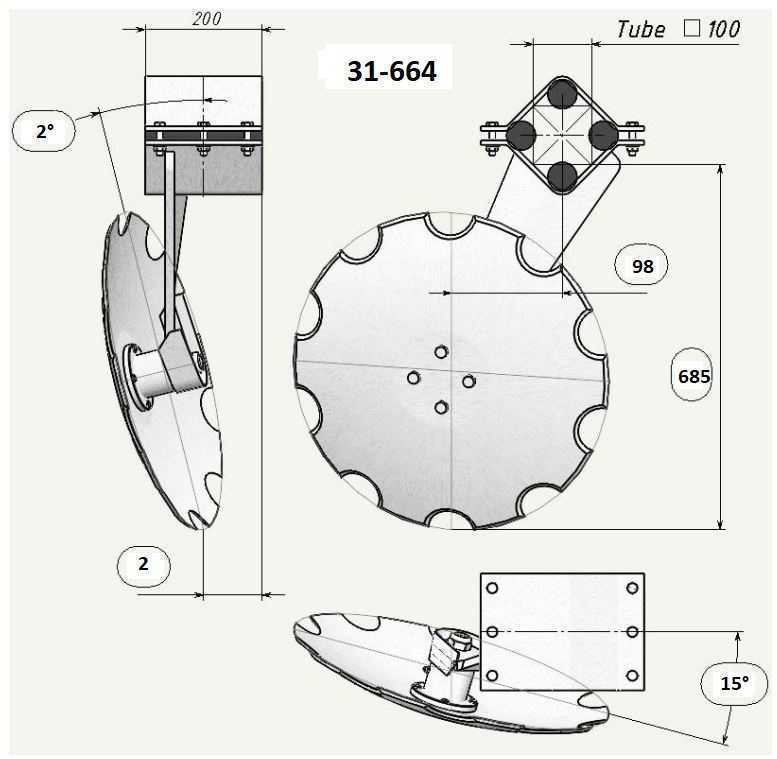

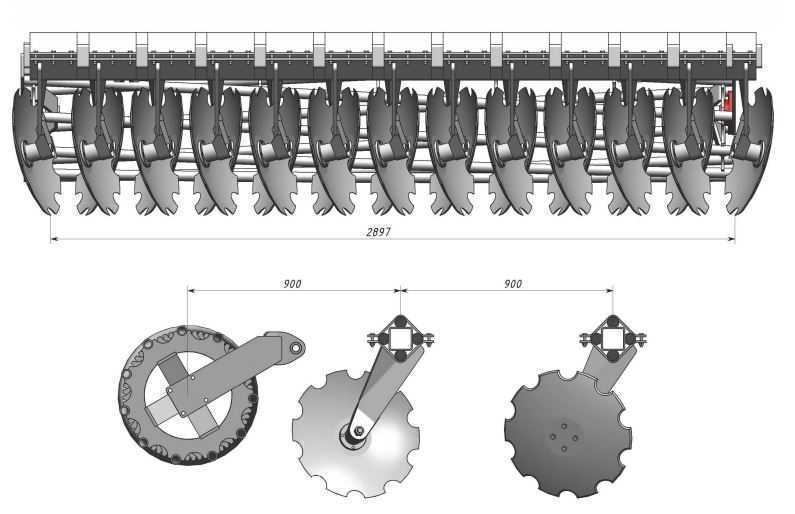

　　该结构件属于盘式作业设备的核心承载连接部件，主要应用于农用整地机械、地表清理设备的耙组装配场景，承担耙片与主机架之间的载荷传递、作业姿态保持功能，在设备行进过程中，可将主机输出的牵引力稳定传导至前端作业耙盘，同时抵消作业过程中土壤、硬质杂物带来的侧向冲击载荷，避免耙盘出现偏摆、震颤问题。从结构设计逻辑来看，整体采用悬臂式承载构型，下部为箱型安装基座，基座上预留多组销轴安装位，可直接与设备主横梁通过铰接方式固定，铰接位的轴孔同轴度公差控制在0.05mm以内，保证安装后转动副无卡滞、无旷量；上部为渐变截面的支撑臂，臂身从基座位置向上逐渐收窄，在保证整体抗弯截面模量满足作业载荷要求的前提下，尽可能降低结构自重，减少不必要的材料消耗，

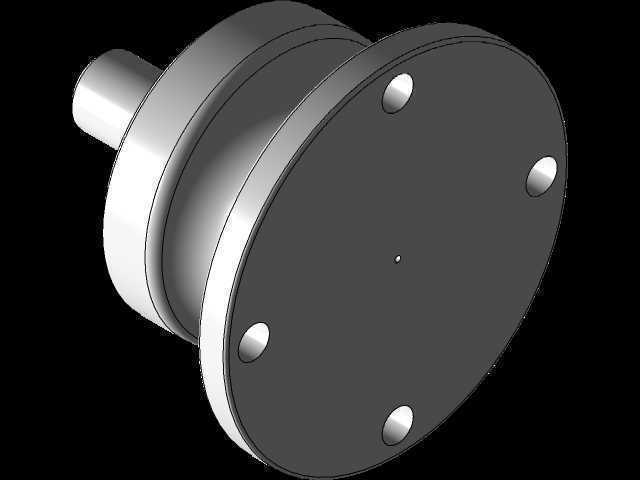

　　支撑臂顶端设置法兰式连接盘，连接盘上的螺栓孔采用圆周均布设计，可适配不同直径规格的耙盘安装需求，连接盘中心设置定位止口，装配时可快速实现耙盘的同轴定位，降低现场装配的找正难度。在功能特性层面，该构件的受力路径经过多轮迭代优化，作业过程中土壤对耙盘的切削反力会通过顶端连接盘传导至支撑臂，再沿支撑臂的箱型筋板结构分散至下部安装基座，最终传递至设备主架，整个传力路径无应力集中拐点，臂身与基座的衔接位置采用大圆角过渡设计，避免长期交变载荷作用下出现焊缝疲劳开裂问题；基座上的铰接位配套设置耐磨衬套安装槽，可换装不同材质的耐磨衬套，适配不同作业强度下的转动耐磨需求，延长构件的整体维护周期。从安装边界尺寸来看，

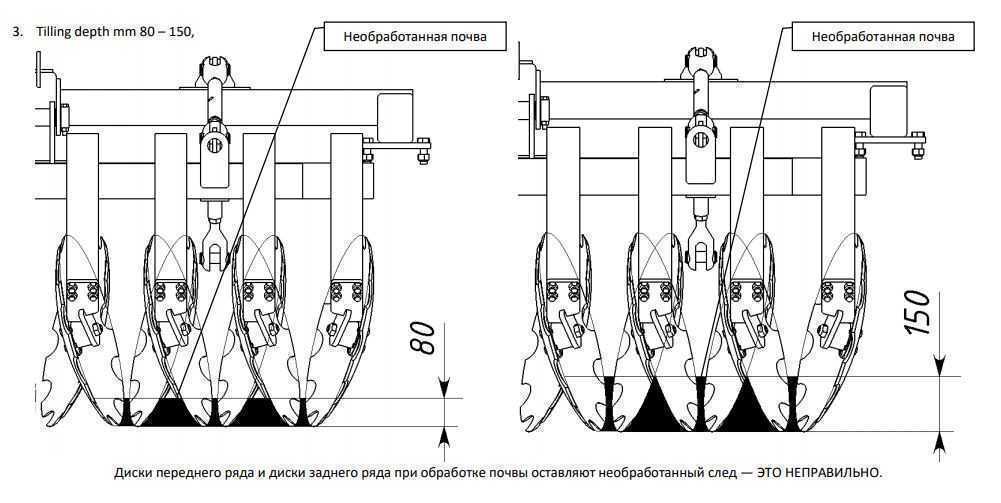

　　下部安装基座的横向安装孔距适配主流中型整地设备的横梁安装尺寸，无需对主机架进行额外打孔改造即可完成换装，支撑臂的外伸长度经过精准核算，装配后耙盘的作业入土角度可保持在设备设计要求的区间内，不会出现臂长过长导致的入土过深、牵引阻力陡增，或是臂长过短导致的作业深度不足、地表整理效果不达标的问题；构件整体的外形轮廓做了倒角修边处理，避免装配过程中尖锐棱角对操作人员造成划伤，同时减少作业过程中杂草、秸秆在构件表面的缠绕堆积，降低作业后的清理工作量。在实际选型适配过程中，该结构件可匹配直径600mm至800mm区间的标准耙盘，适配的主机牵引功率区间覆盖40马力至70马力的轮式作业设备，安装时仅需将基座的铰接孔与主机架的安装耳板对齐，

　　穿入固定销轴后锁紧轴向定位销，再将顶端连接盘与耙盘的连接法兰通过螺栓紧固即可完成装配，整个装配过程无需专用工装，普通维修人员借助常规扳手即可完成操作。针对作业过程中可能出现的过载情况，支撑臂的截面参数经过极限载荷校核，在遇到硬质石块等障碍物时，臂身可产生微量弹性形变吸收冲击能量，避免刚性冲击直接传递至主机架造成主结构损伤，待越过障碍物后可自动回弹至初始作业位置，无需停机进行人工复位。构件表面采用喷涂防锈处理，可适应露天田间作业的潮湿、多腐殖质环境，减少长期使用过程中的锈蚀问题，延长构件的实际使用寿命。
