差速驱动双轮万向轮智能小车底盘结构

　　这款轮式移动底盘采用经典的双轮差速驱动加单万向轮随动的布局形式，是小型移动机器人、教学实验小车、轻型巡检AGV领域应用最广泛的底盘构型之一，整体结构完全围绕轻量化、易装配、拓展性强的核心需求设计，没有冗余的结构件，所有安装位都预留了通用的拓展接口，适配绝大多数小型移动载体的改装需求。

　　从实际应用场景来看，这类底盘最常出现在高校机器人教学实验平台、小型室内巡检机器人、轻型物料转运AGV、创客DIY智能车项目中，负载能力适配5kg以内的搭载需求，平整室内硬质地面下的行走稳定性表现优异，万向轮的随动转向设计可以完全抵消差速转向时的侧向滑动阻力，转向半径可以做到零，也就是原地自旋，这对于狭窄空间内的移动作业来说是非常实用的特性，不需要预留额外的转向空间就能完成姿态调整。

　　结构设计上，上层承载板采用一体化平板式结构，板面预留了多组不同间距的安装孔位与长条形通槽，既可以直接固定控制板、电池、传感器支架等标准配件，长槽结构也允许用户根据自身搭载需求调整安装位置，不需要额外在板面上打孔加工，降低了二次改装的门槛。承载板的厚度经过受力校核，在搭载常规电池与控制模块的情况下不会出现明显形变，板面边缘做了倒角处理，避免装配过程中划伤线材或者操作人员。

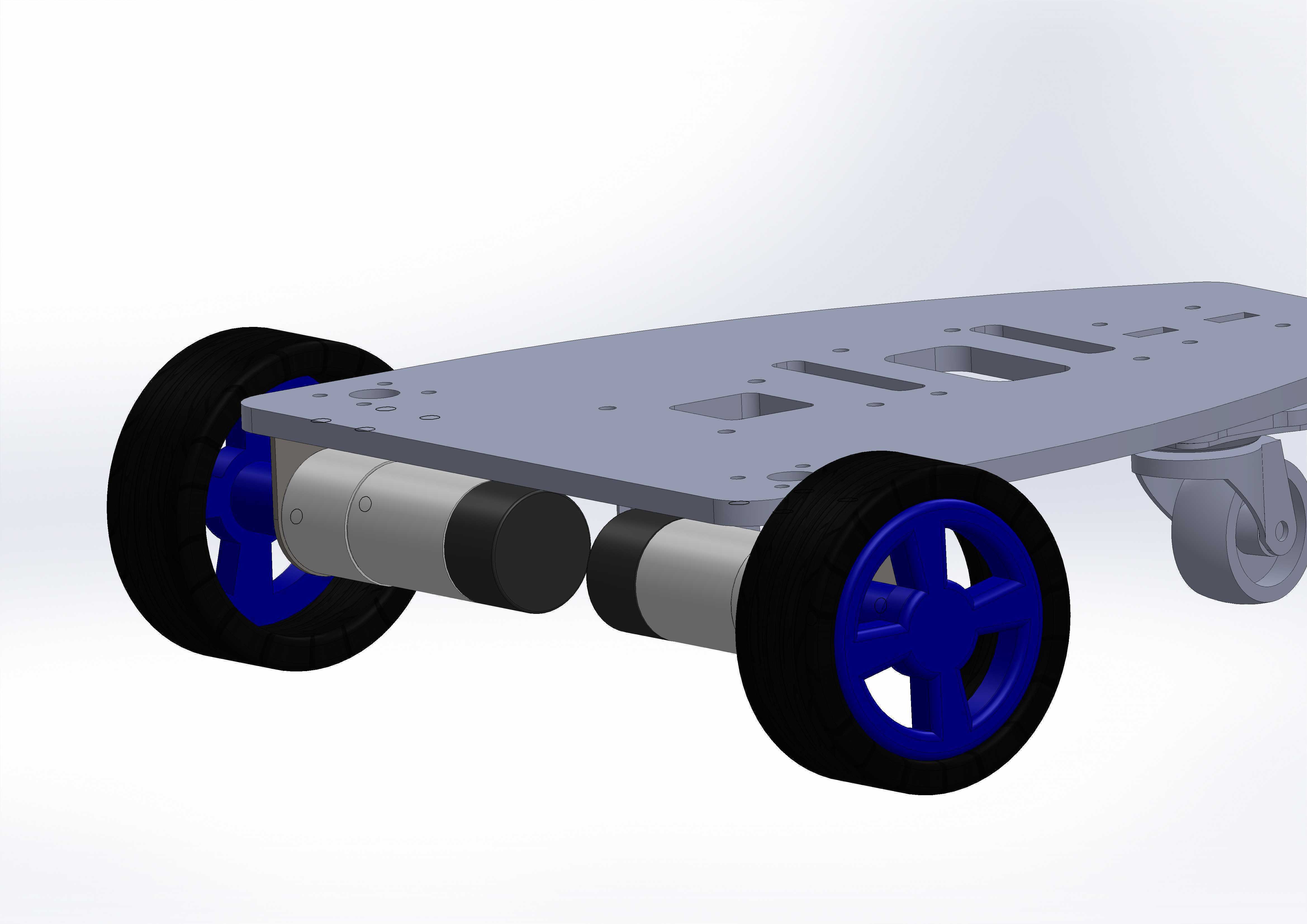

　　驱动部分采用两个同轴布置的直流减速电机直接驱动驱动轮的结构，没有额外的传动链条或者齿轮组，传动效率更高，装配环节更少，后期维护只需要检查电机固定螺丝的松紧度即可，不需要做传动间隙调整。驱动轮采用橡胶胎面加塑料轮毂的组合，橡胶胎面的纹路可以提供足够的地面摩擦力，避免起步或者转向时出现打滑，轮毂的安装孔位与电机输出轴直接匹配，同轴度公差控制在合理范围内，高速转动时不会出现明显的轮体跳动。驱动轮的轮距经过反复调校，既保证了行走时的侧向稳定性，不会因为重心偏移出现侧翻，也不会因为轮距过大导致差速转向时的轮胎磨损加剧。

　　随动万向轮布置在底盘的尾部，安装高度与驱动轮完全匹配，保证承载板始终处于水平状态，不会出现前后倾斜的情况，万向轮的转向阻尼适中，既不会因为阻尼过大导致转向卡滞，也不会因为阻尼过小出现行走时的方向摆动。三个轮体的接地点形成稳定的三角形支撑结构，重心落在三角形支撑区域的中心位置，即使在板面单侧搭载偏重的配件，也不会出现底盘倾翻的问题。

　　安装边界方面，底盘整体的长宽尺寸控制在小型移动载体的常规范围内，宽度适配绝大多数室内通道的通行需求，不会因为尺寸过宽无法通过常规门框或者设备间隙。电机的安装位采用下沉式设计，电机主体嵌入承载板下方的空间，不会占用上层承载面的可用面积，最大化提升了板面的搭载空间利用率。所有走线都可以通过板面上的通槽从上层穿到下层，隐藏在底盘底部的空间内，避免线材外露被轮体卷入或者被周边障碍物刮蹭。

　　从结构设计的思路来看，这款底盘完全走实用化路线，没有多余的装饰性结构，所有的结构特征都服务于功能需求：板面的孔位间距兼容市面上主流的单片机控制板、电机驱动板、超声波传感器、激光雷达支架的安装尺寸，用户拿到手之后不需要额外做结构改装就能完成整机装配；电机的固定座与承载板采用一体式连接结构，连接强度足够，长期行走不会出现电机松动导致的轮体偏移；轮体与承载板之间预留了足够的间隙，即使地面有微小的凸起或者杂物，也不会出现轮体刮擦底板的情况。

　　实际使用中，这类底盘的行走精度主要依赖电机的编码器反馈与控制算法的调校，机械结构本身的传动间隙几乎可以忽略，因为是直驱结构，不存在传动回程差，对于需要做里程计定位的移动机器人来说，这种结构可以有效降低里程计的累计误差，提升定位精度。同时整体结构的零件数量很少，除了轮体、电机、承载板、万向轮之外，只有少量的固定螺丝，装配一个完整底盘只需要十分钟左右，非常适合批量生产或者教学场景下的快速组装。

　　针对不同的使用场景，用户还可以自行更换胎面材质，比如在地毯环境下使用可以更换摩擦力更大的海绵胎，在光滑瓷砖地面使用可以更换硬度更高的塑料胎，轮毂的安装尺寸是通用标准，替换非常方便。万向轮也可以根据负载需求更换不同尺寸或者不同阻尼的型号，安装孔位完全兼容，不需要对底板做二次加工。整体结构的模块化程度很高，单个零件损坏之后可以单独替换，不需要整体更换底盘，后期使用成本很低。
