概念款硬派越野乘用车辆结构设计

　　这款硬派越野乘用车辆的三维结构设计，首先围绕非铺装路面通行的核心使用场景搭建整体框架，区别于城市SUV的承载式车身方案，整体采用非承载式梯形车架作为安装基体，车架纵梁采用变截面高强度钢冲压成型，前后段纵梁高度差控制在120mm范围内，既保证中部乘员舱的离地间隙，又能在正面碰撞时通过纵梁溃缩区吸收冲击能量，车架横梁采用圆管与冲压件混合结构，在发动机安装位、悬架固定点、电池组布置区域额外增加加强衬板，避免极端越野工况下车架出现扭转变形。

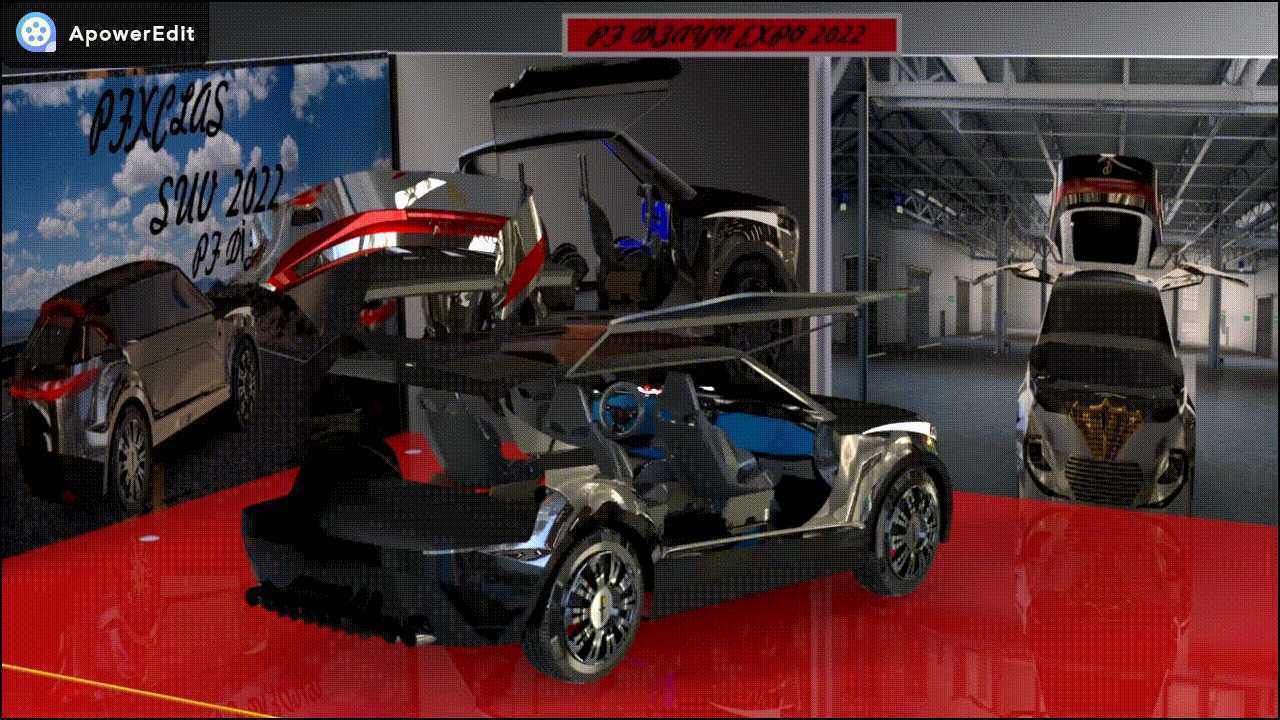

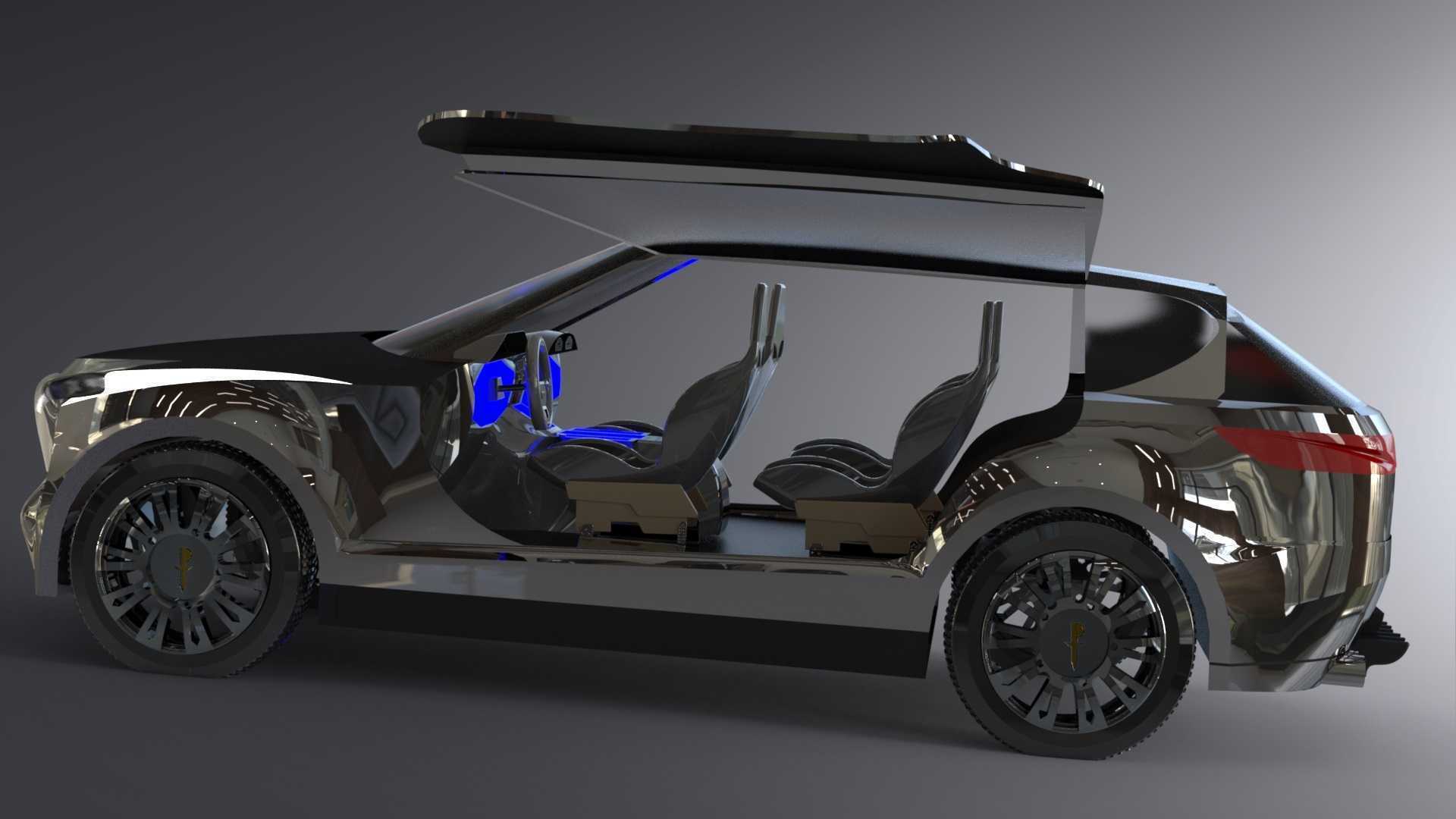

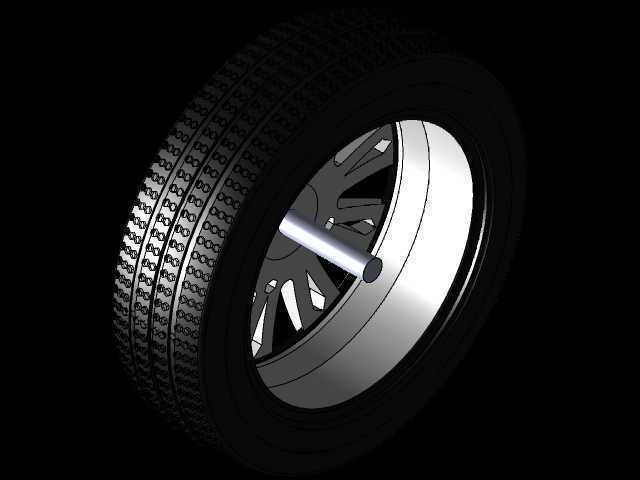

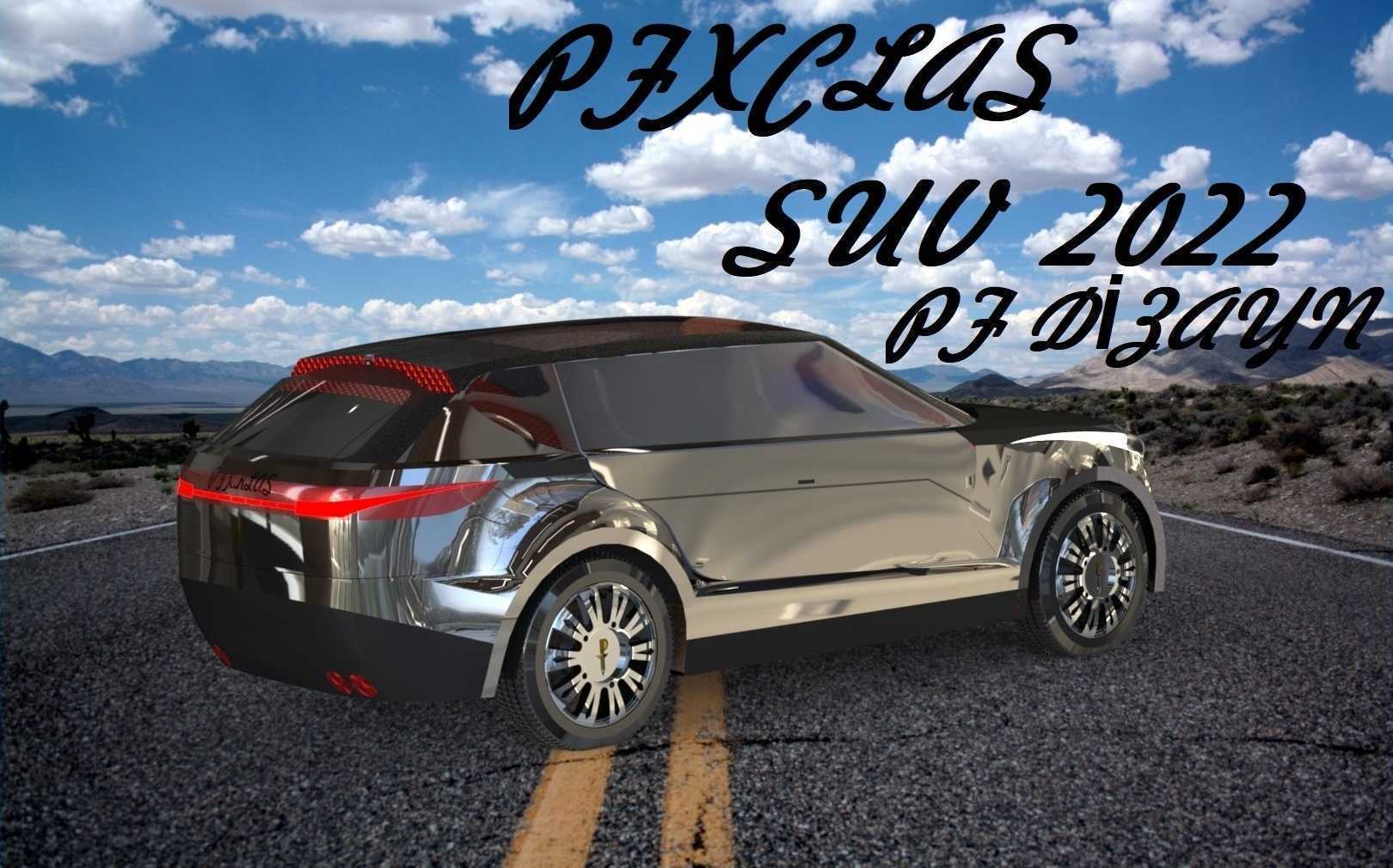

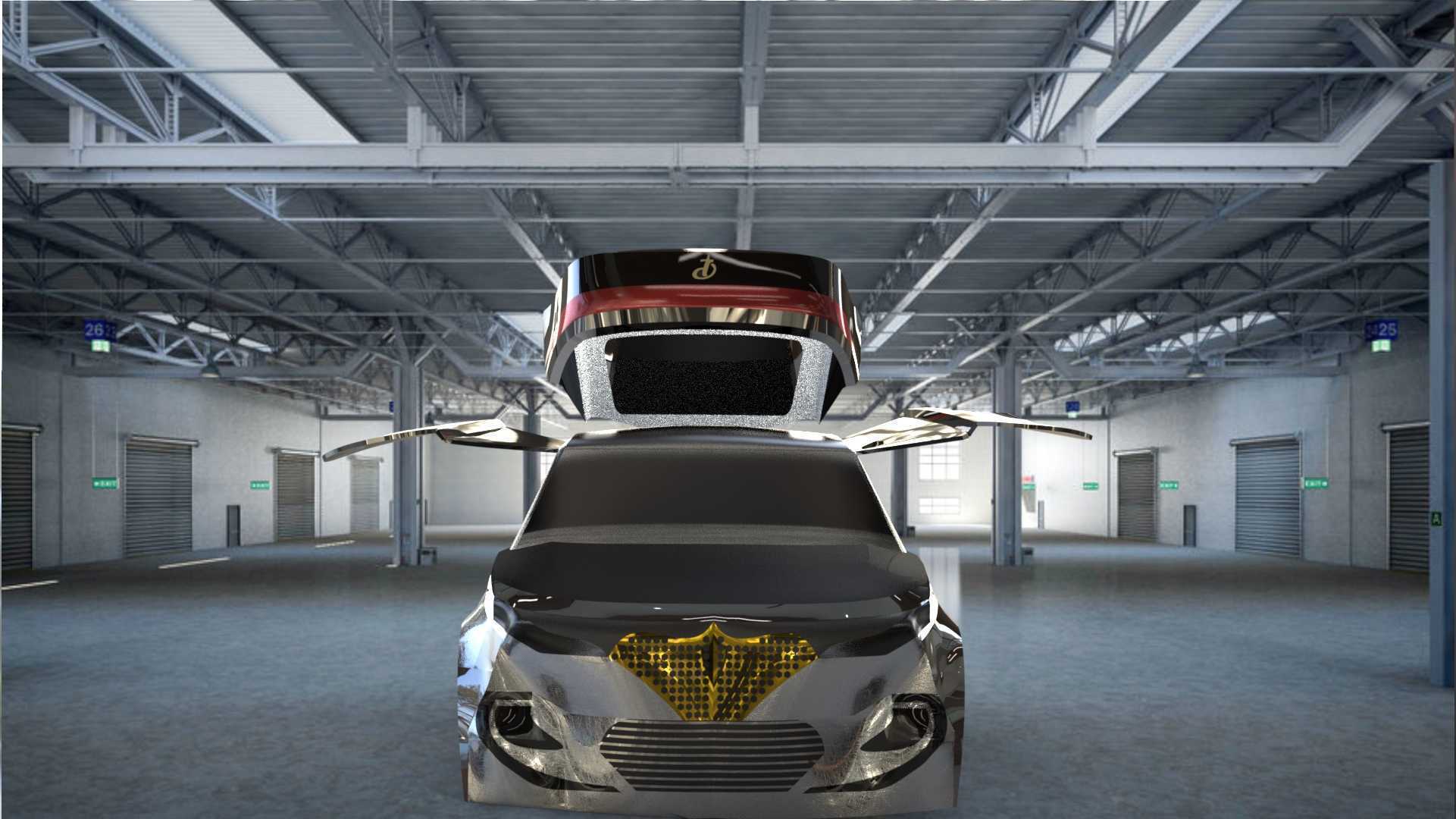

　　车身外形设计兼顾硬派越野的通过性需求与概念车型的视觉辨识度，整车接近角设计为38度，离去角为35度，纵向通过角达到29度，最小离地间隙在满载状态下保持245mm，能够覆盖山地、荒漠、浅滩等绝大多数非铺装路面的通行需求，轮拱区域预留了150mm的悬架跳动余量，可适配最大33英寸的越野轮胎，无需额外切割车身结构即可完成轮胎升级。车门采用鸥翼式开启结构，铰链布置在车顶纵梁两侧，开启角度达到72度，配合较低的门槛高度，在狭窄的越野路段停车时，乘员无需大幅度侧身即可完成上下车动作，同时避免传统车门开启时刮碰到路边岩石或障碍物的问题。

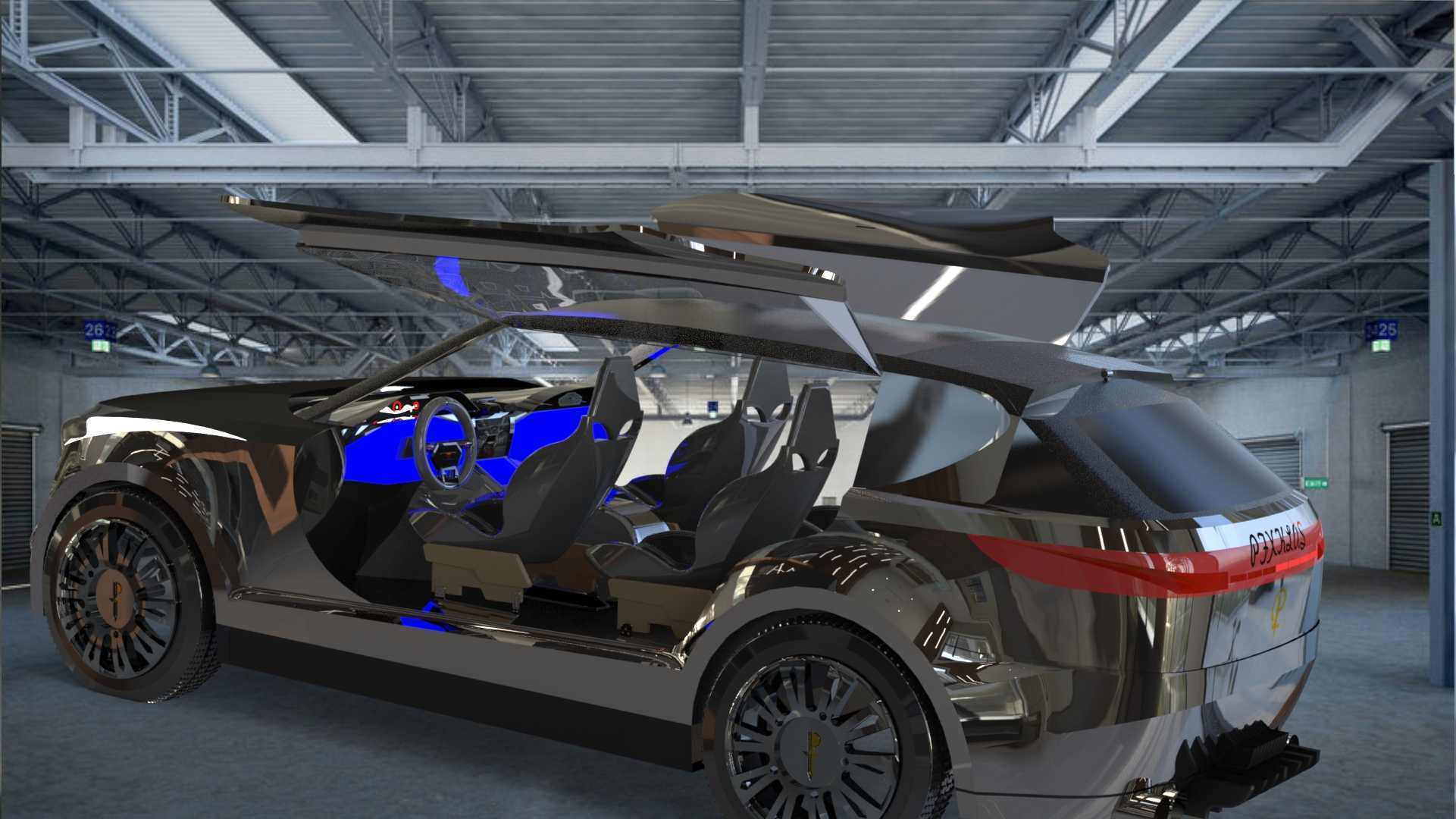

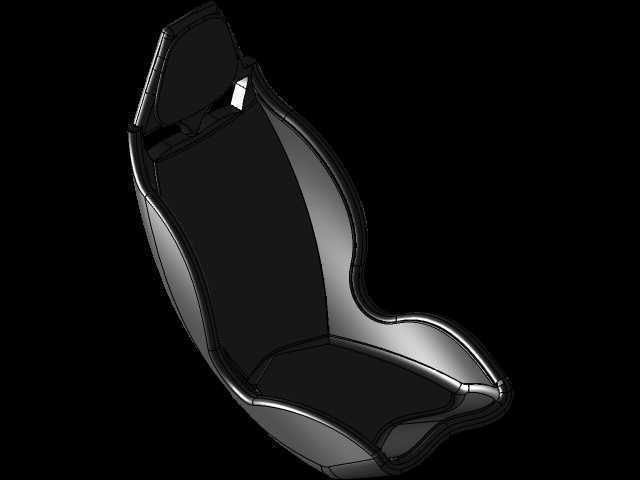

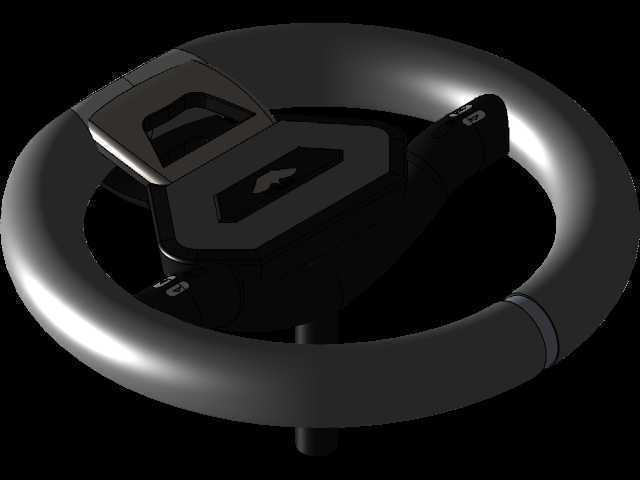

　　乘员舱内部结构采用四座独立布局，每个座椅都配备独立的多点式安全带安装点，座椅骨架采用高强度钢管焊接结构，坐垫与靠背的发泡层厚度控制在80mm，既保证长时间乘坐的支撑性，又不会占用过多舱内空间。仪表台区域预留了全地形反馈系统、差速锁控制、胎压监测等越野专用功能模块的安装位，中控区域的物理按键采用大尺寸防滑设计，佩戴越野手套时也能准确操作，避免触控屏在颠簸路段误触的问题。底盘部分的悬架结构采用前双叉臂独立悬架、后多连杆整体桥的组合方案，前悬架的上控制臂采用锻造铝合金材质，下控制臂采用双层冲压钢焊接结构，减震器采用外置氮气罐的长行程设计，压缩行程达到220mm，回弹行程为180mm，能够在炮弹坑、交叉轴等极端路况下保证轮胎始终贴合地面，减少动力流失。后整体桥采用五连杆定位结构，搭配横向稳定杆与螺旋弹簧，在保证越野行程的同时，兼顾铺装路面行驶的稳定性，差速器壳体采用球墨铸铁铸造，内部预留了差速锁的安装空间，可根据使用需求选装机械牙嵌式差速锁或电子限滑差速器。

　　动力系统的安装位采用模块化设计，可兼容传统燃油动力总成与纯电驱动总成，燃油版本预留了直列六缸发动机与8速自动变速箱的安装空间，发动机悬置采用液压衬套结构，能够过滤越野工况下动力总成的振动传递到乘员舱；纯电版本则在车架中部预留了电池包的安装框架，电池包底部配备5mm厚的高强度合金防护板，能够抵御路面碎石、凸起岩石的撞击，前后桥分别预留驱动电机的安装位，可实现双电机四驱的动力布局，动力输出响应速度比传统机械四驱更快。整车的外覆盖件采用复合材料与金属混合设计，前保险杠、轮眉、侧踏板等易刮蹭部位采用高强度工程塑料材质，轻微碰撞后可自行回弹，无需频繁维修更换；引擎盖、车门等外板采用铝合金材质，降低整车簧下质量的同时提升抗腐蚀性能，车顶预留了行李架与辅助灯光的安装接口，采用预埋螺母的结构，无需后期打孔即可完成车顶装备的加装，避免打孔造成的车身锈蚀问题。

　　在细节结构设计上，整车的线束布置全部沿着车架纵梁内侧走线，线束外部包裹波纹防护管，在穿过车架孔洞的位置配备橡胶护圈，避免越野工况下泥水、砂石磨损线束绝缘层；燃油箱或电池组的加注/充电接口布置在车身侧后方较高的位置，避免涉水时水进入接口内部，进气口位置提升至车顶A柱附近，最大涉水深度可达到900mm，满足深水路段的通行需求。车身的密封结构采用多道密封条设计，车门、尾门的密封条采用双层发泡结构，既能够隔绝外界的泥水、灰尘进入舱内，又能降低高速行驶时的风噪传入，底盘的所有管线接头都采用防水防尘设计，防护等级达到IP67，在高压水枪冲洗或长时间涉水时不会出现渗漏问题。
