维斯比级隐身护卫舰三维结构设计

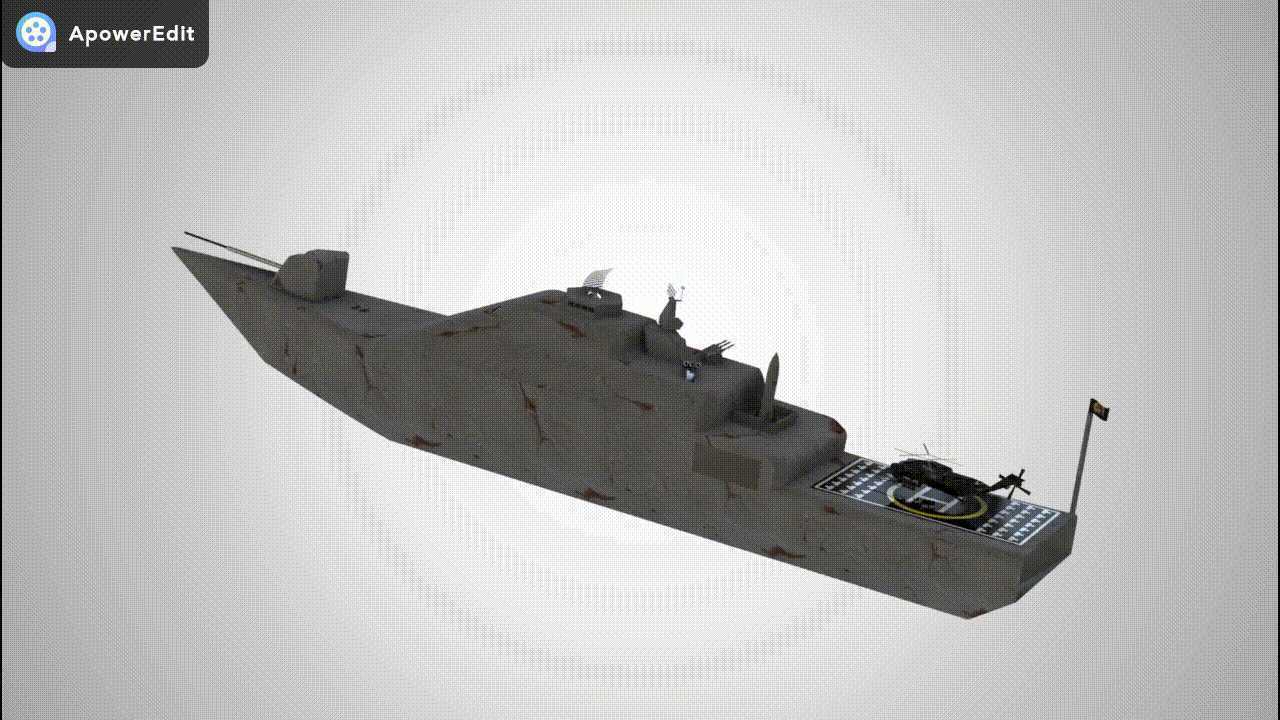

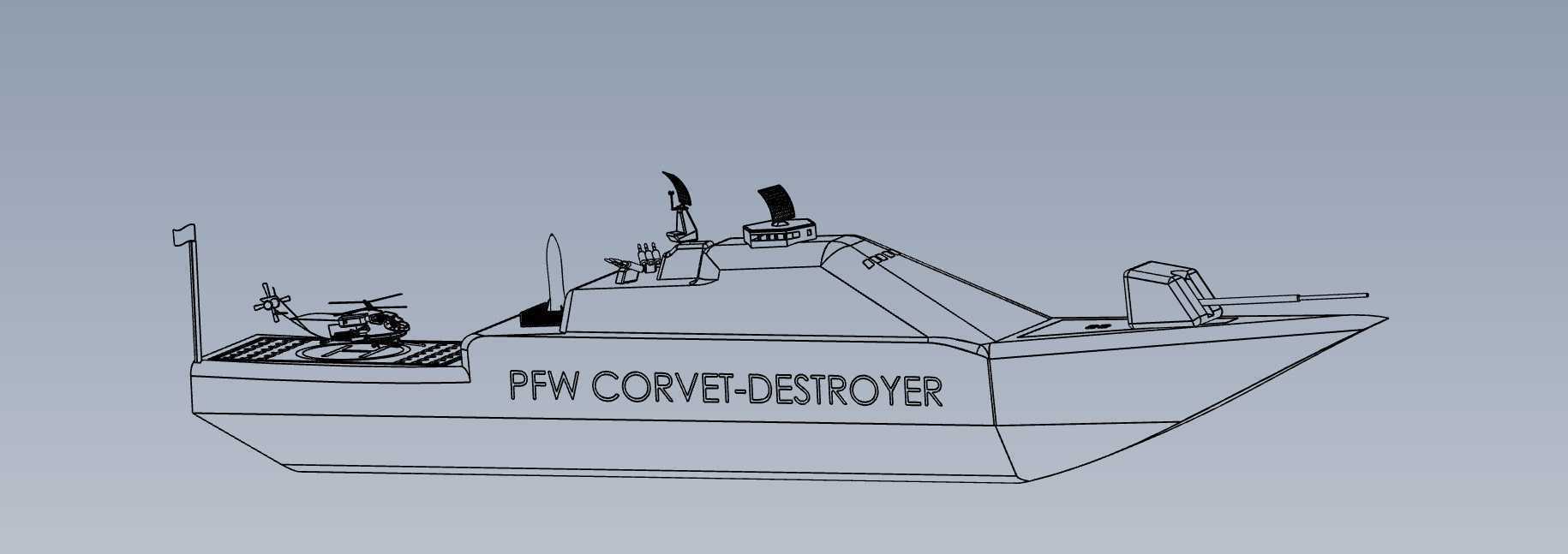

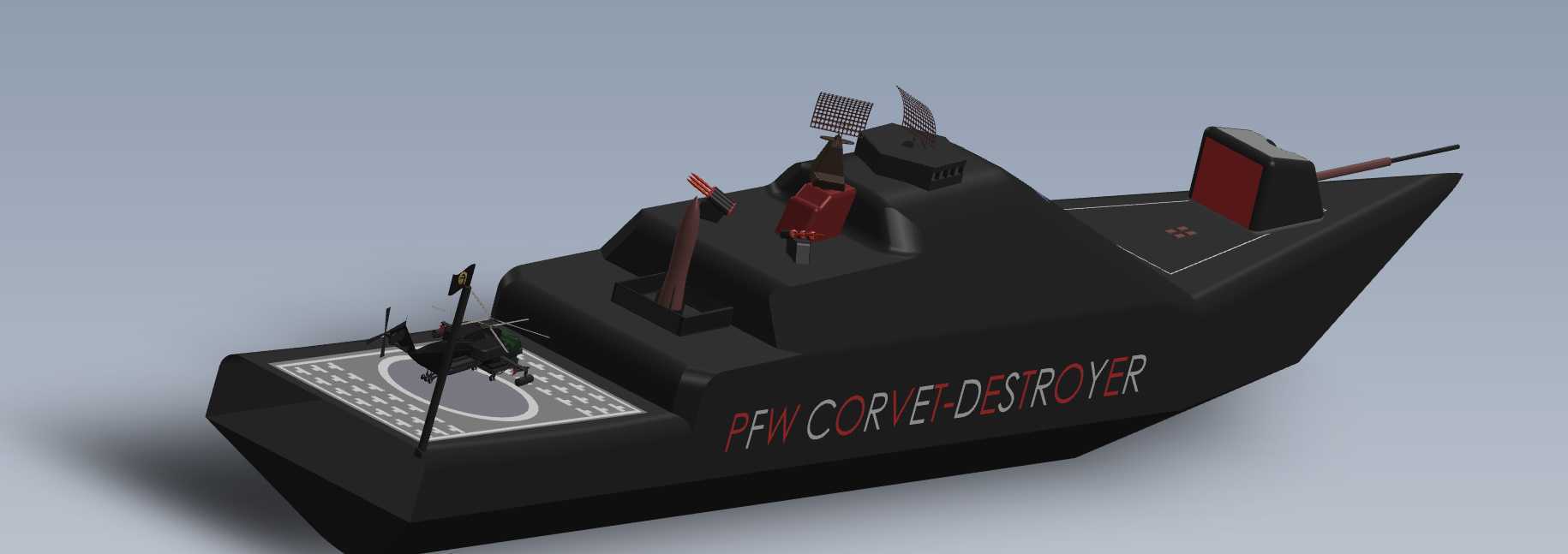

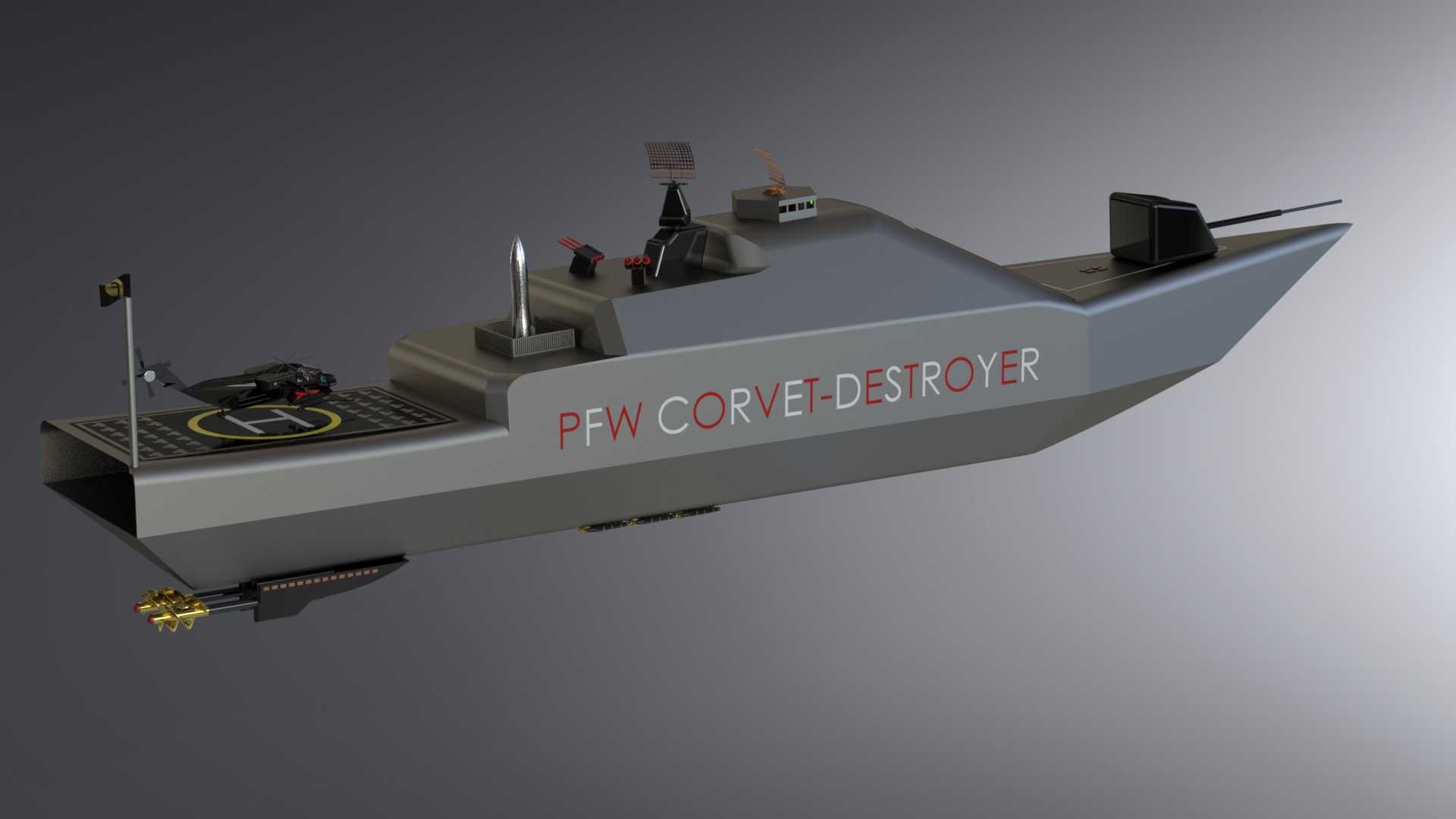

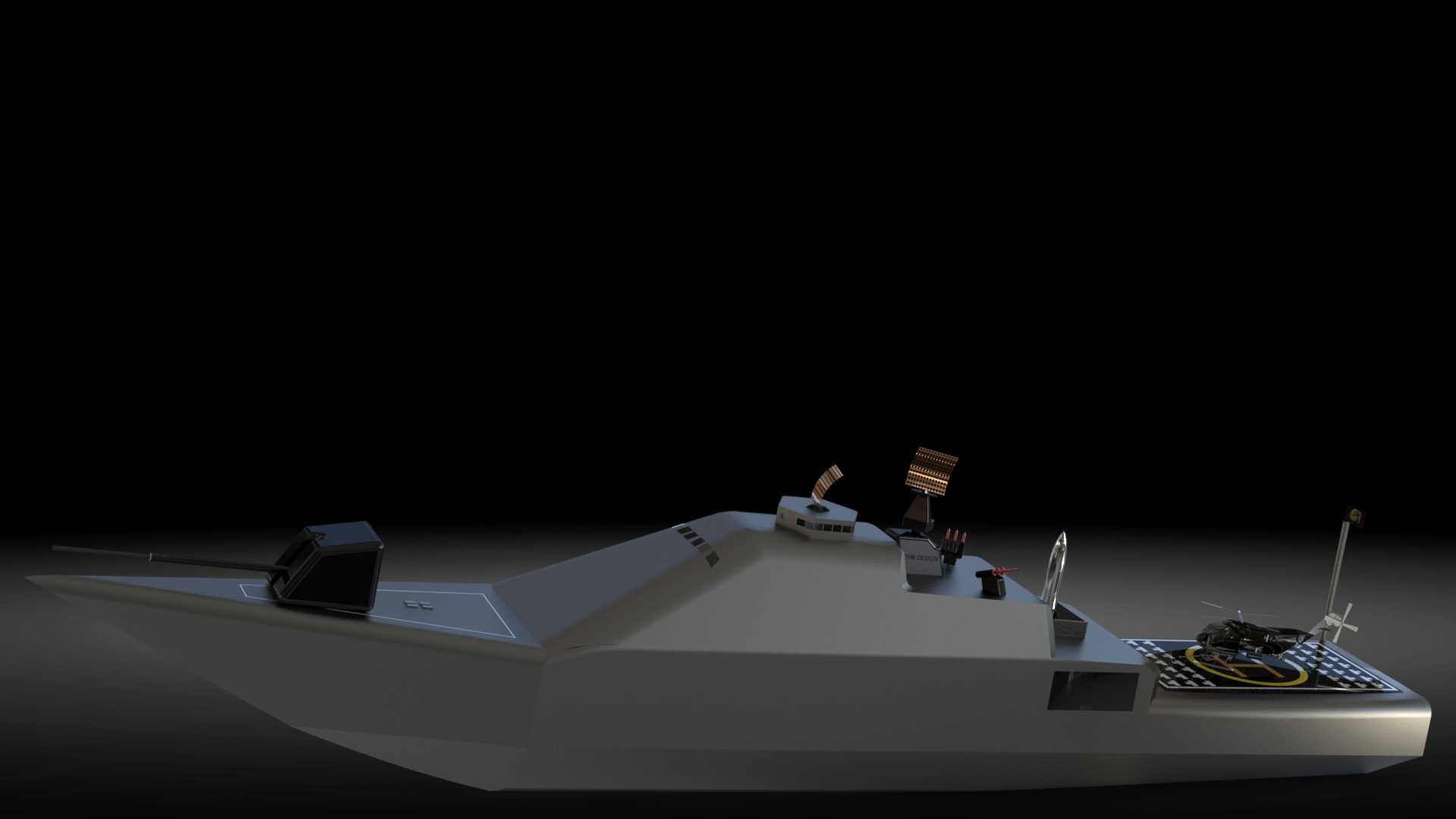

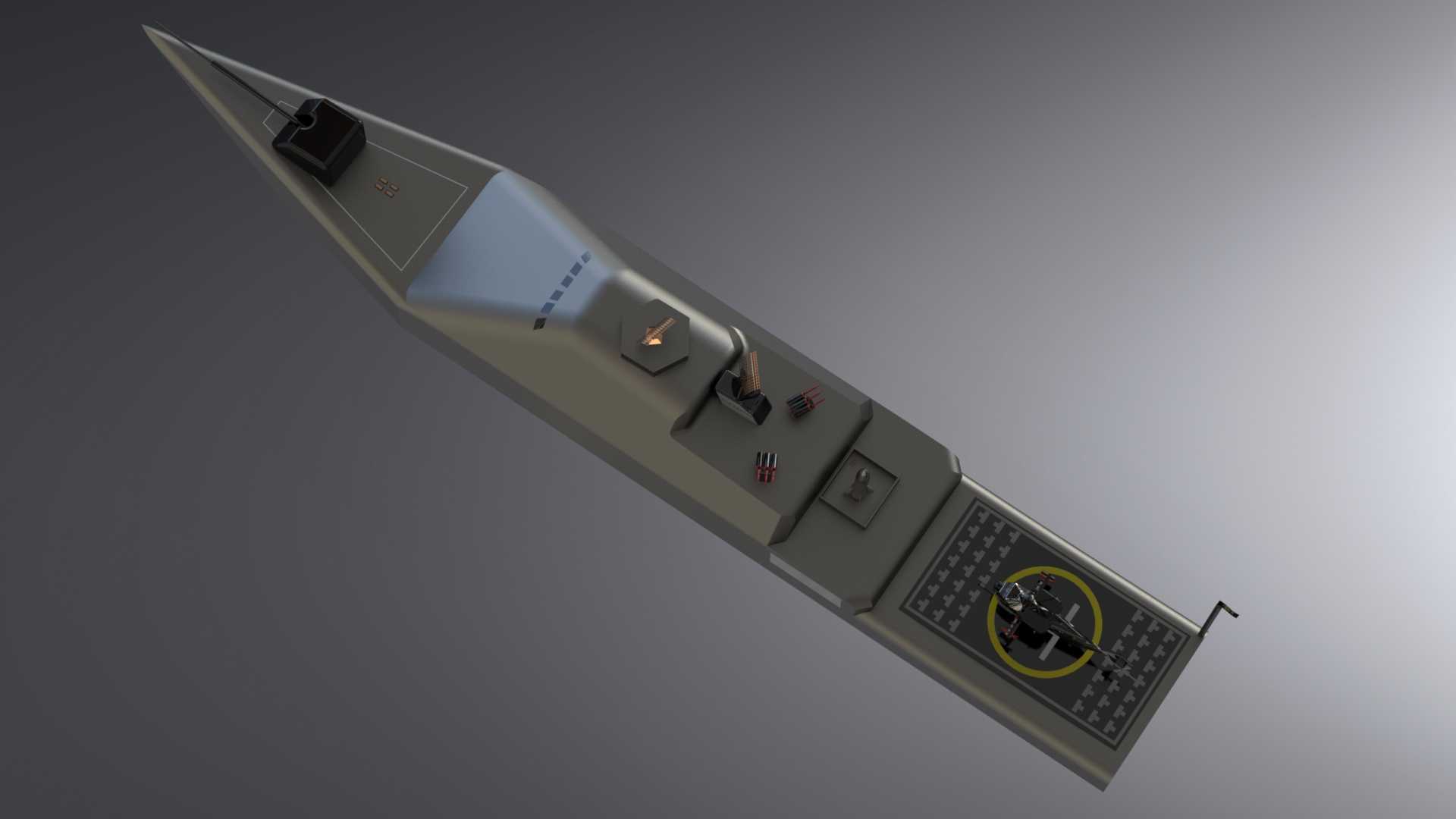

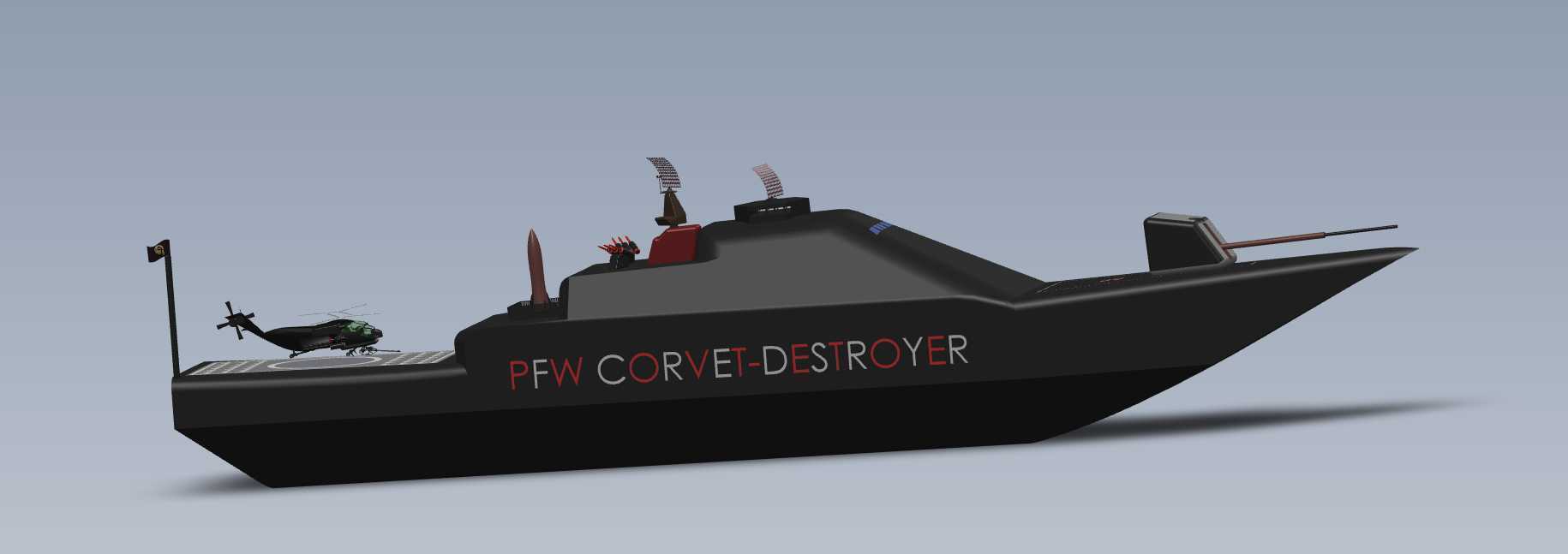

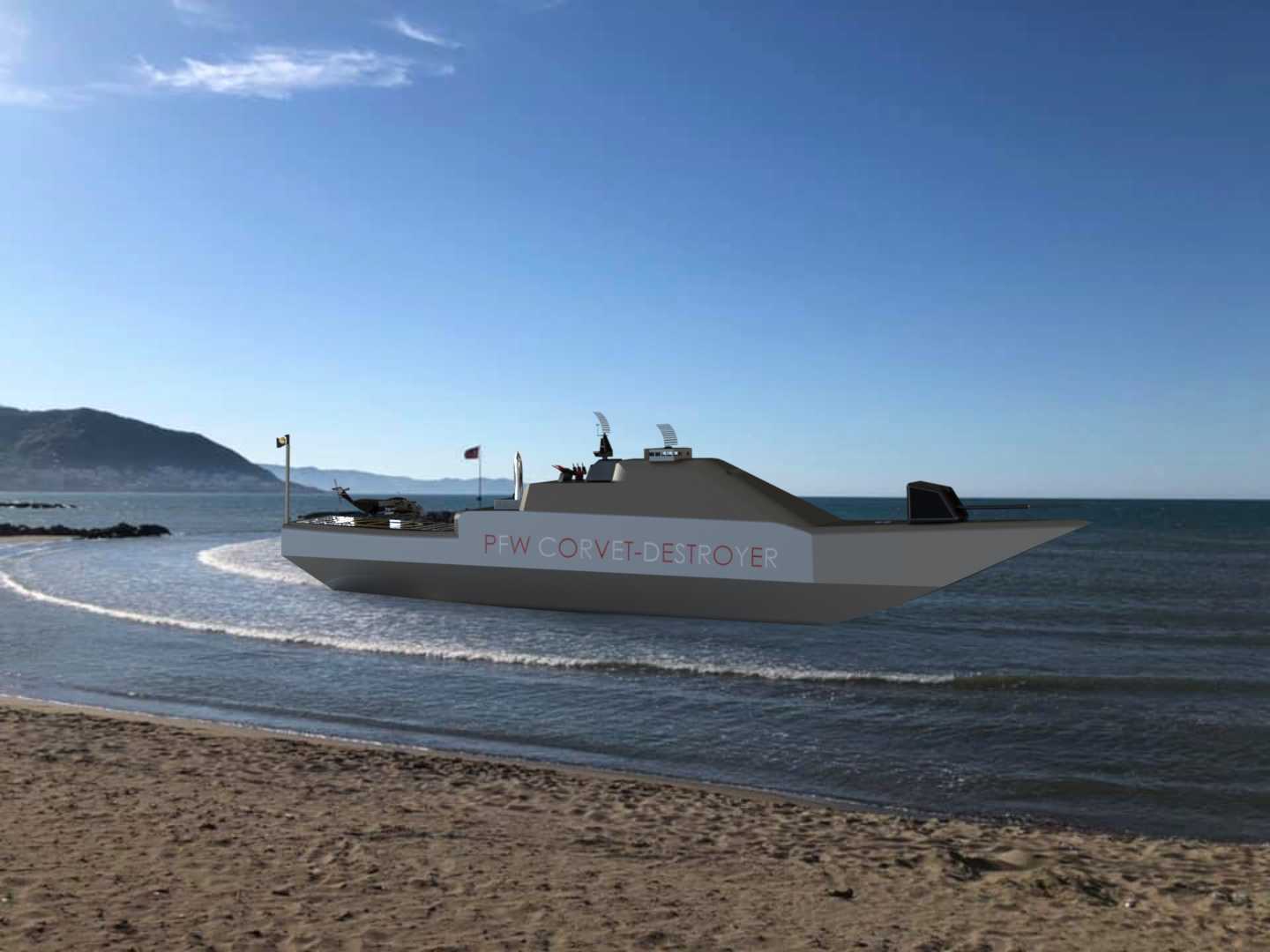

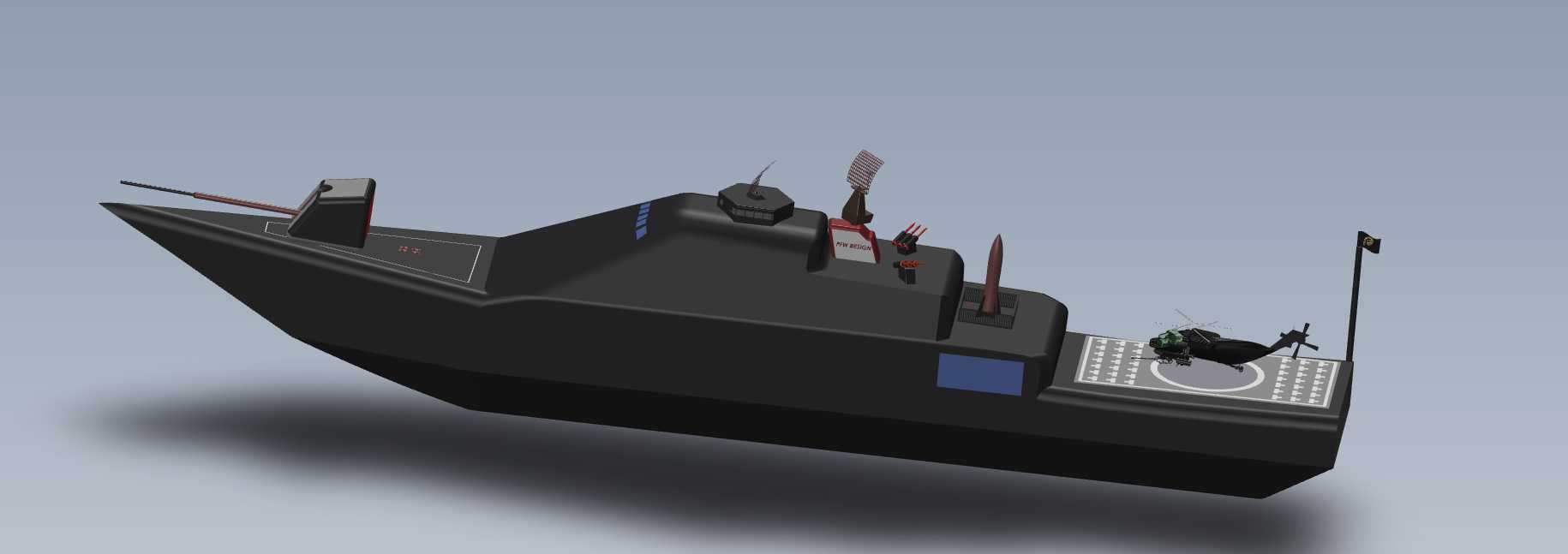

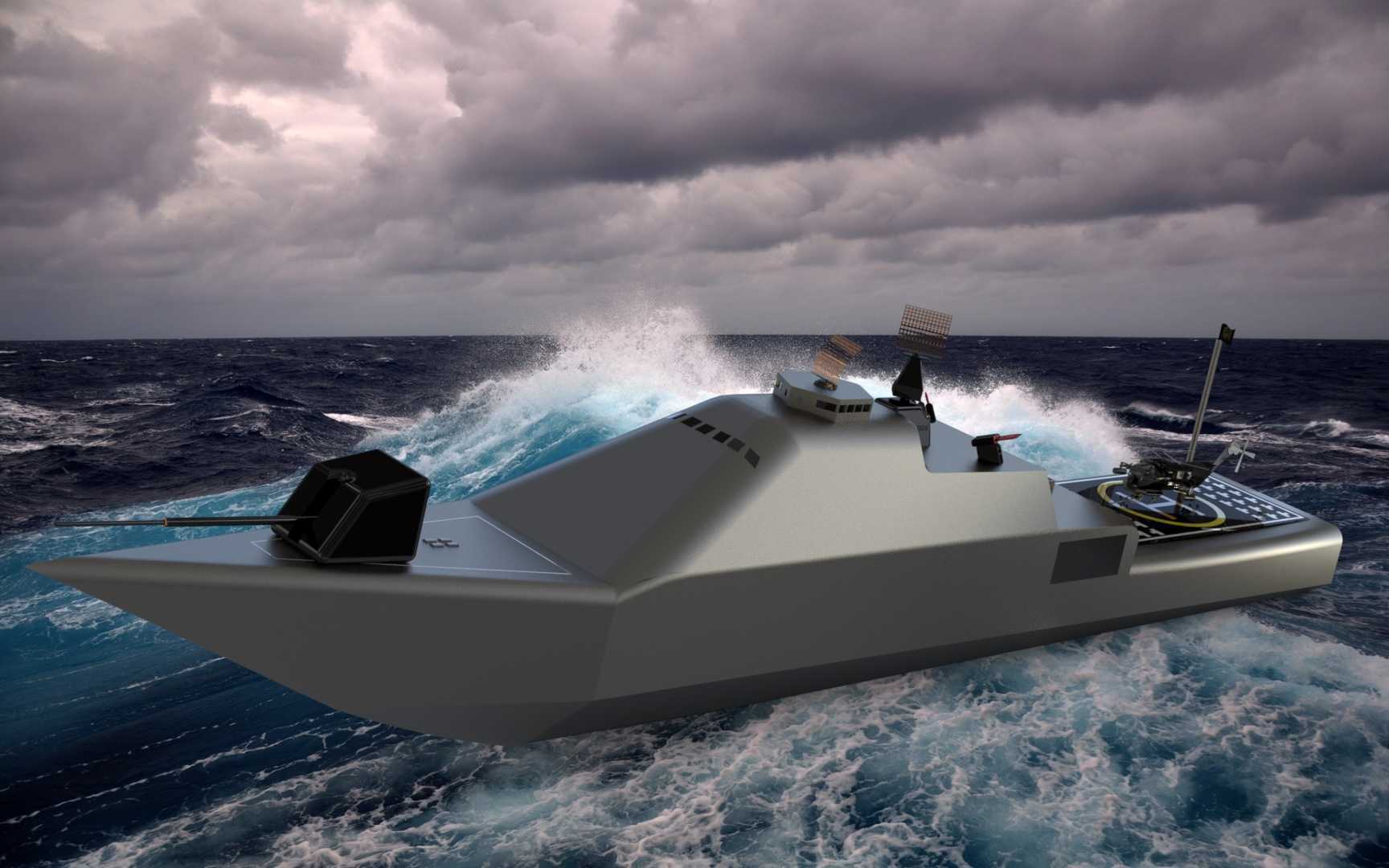

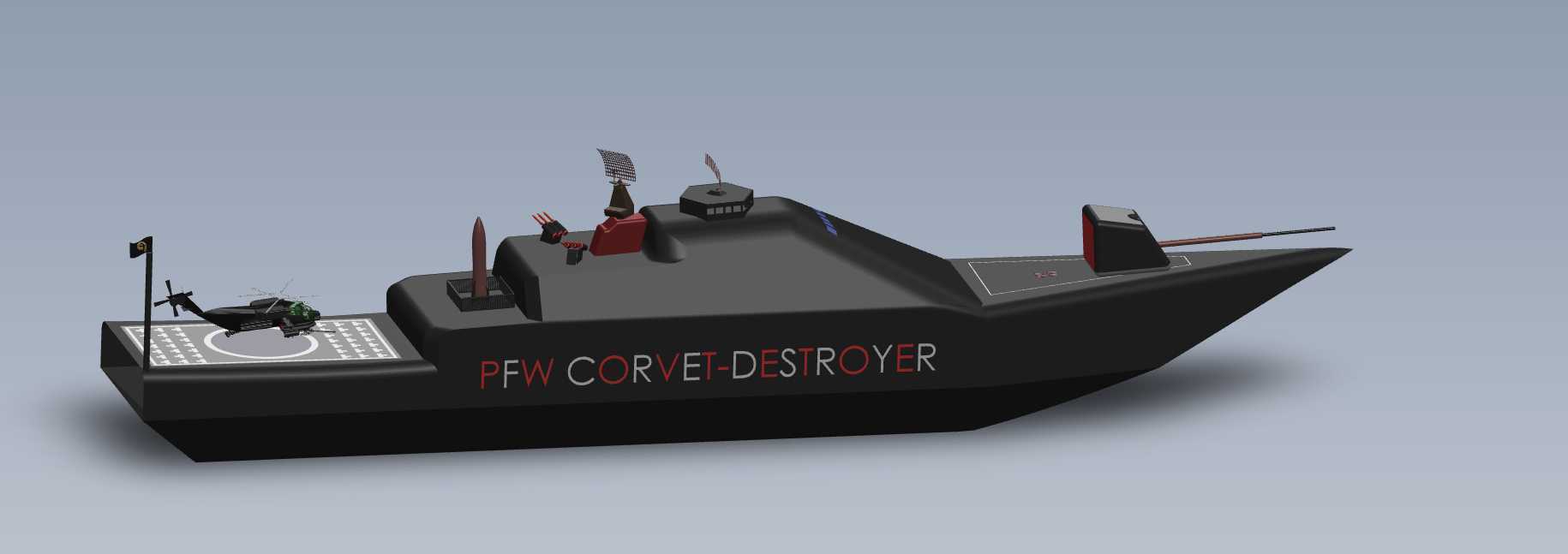

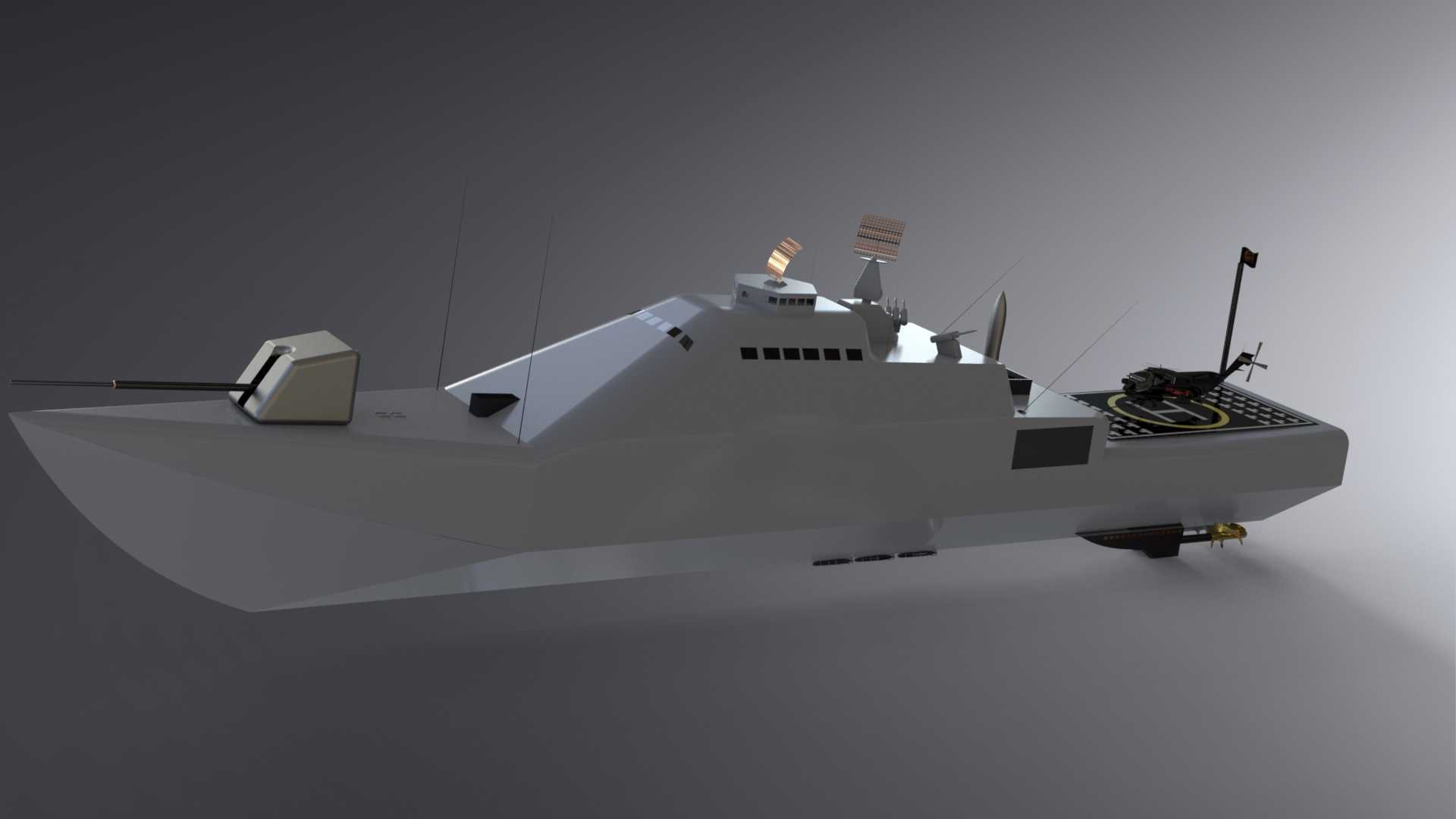

　　该模型还原的是采用全隐身构型的轻型护卫舰，这类舰艇主要用于近海水域的巡逻警戒、反舰突击、反潜搜索、海上护航以及专属经济区管控任务，在群岛密布、航道狭窄的近岸作战场景中，其低可探测性设计能够大幅压缩敌方雷达、光电探测设备的发现距离，提升突防成功率与战场生存能力。从结构设计逻辑来看，整个舰体摒弃了传统水面舰艇外露的栏杆、天线支架、武器基座等强反射结构，所有舰载设备均做了集成化内置处理：反舰导弹发射装置收纳于舰体中部的封闭式舱门内，发射时舱门开启即可完成作业，平时完全隐藏在舰体轮廓内部；舰艏主炮采用了多面体隐身炮塔外壳，炮管在非作战状态可收纳入炮塔内部，进一步降低雷达反射截面积；上层建筑与舰体采用一体化圆滑过渡设计，没有垂直的直角交界面，

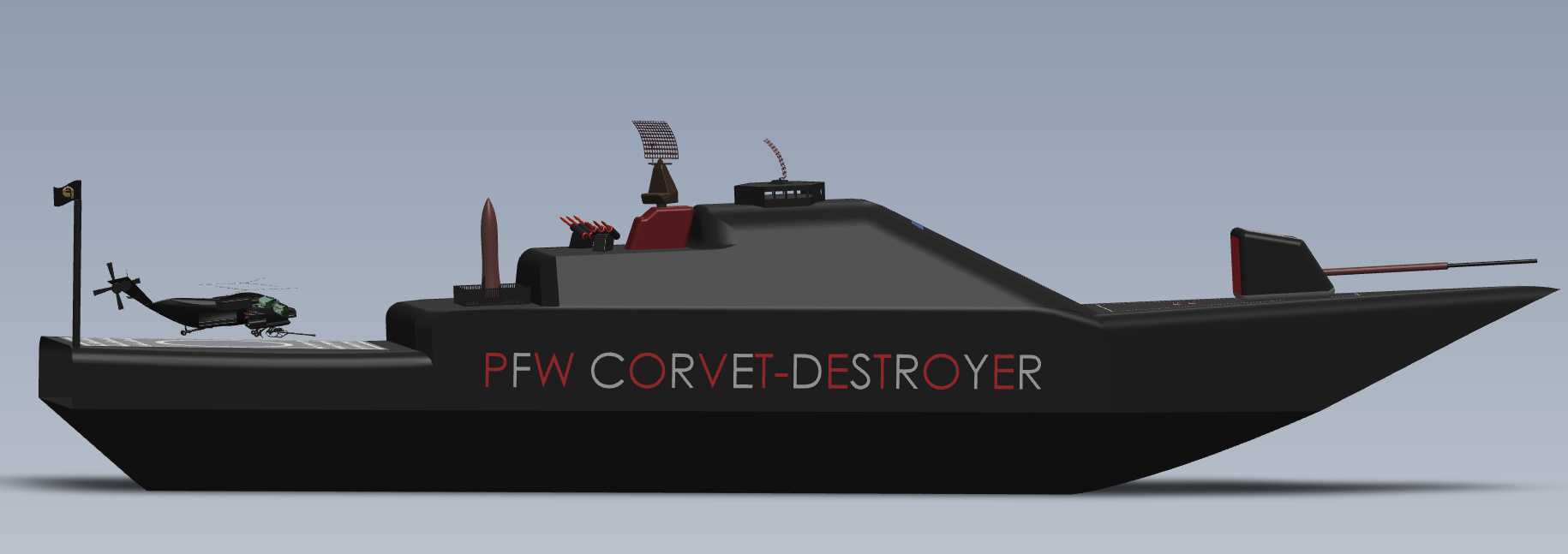

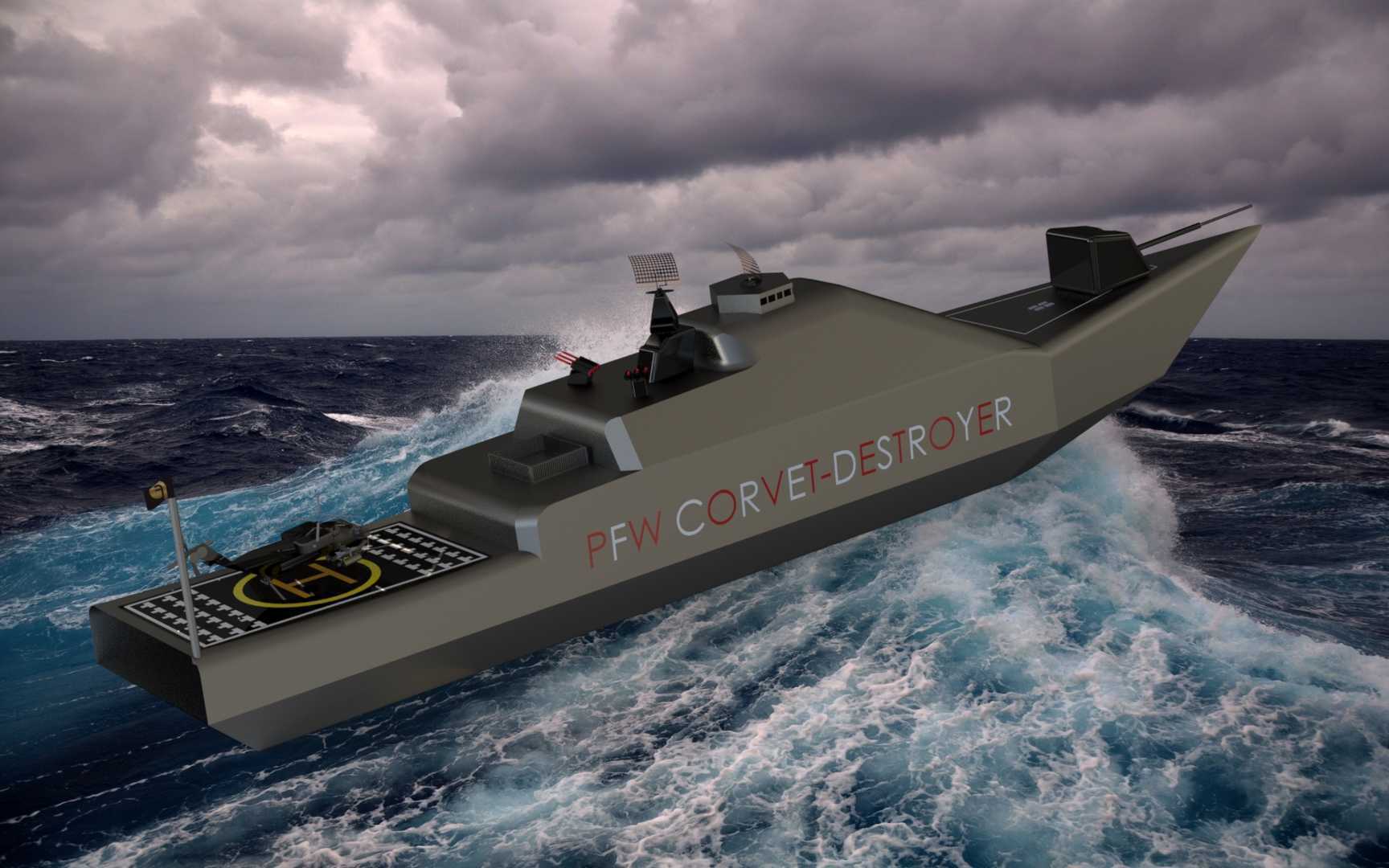

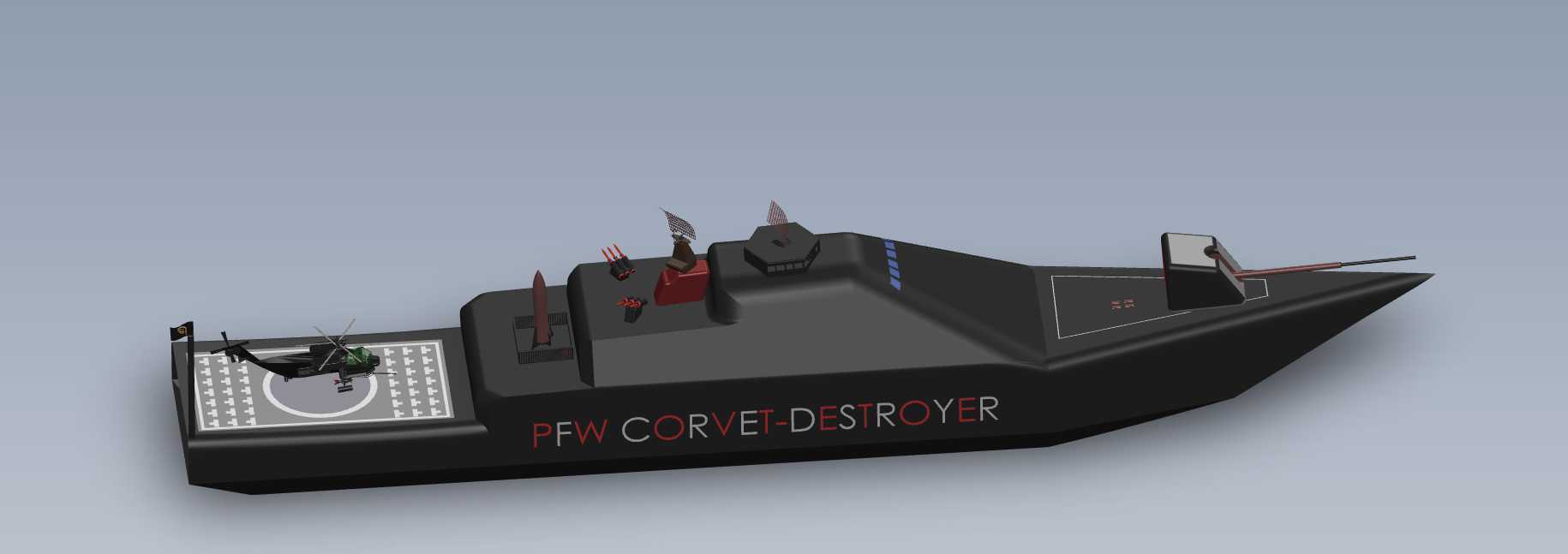

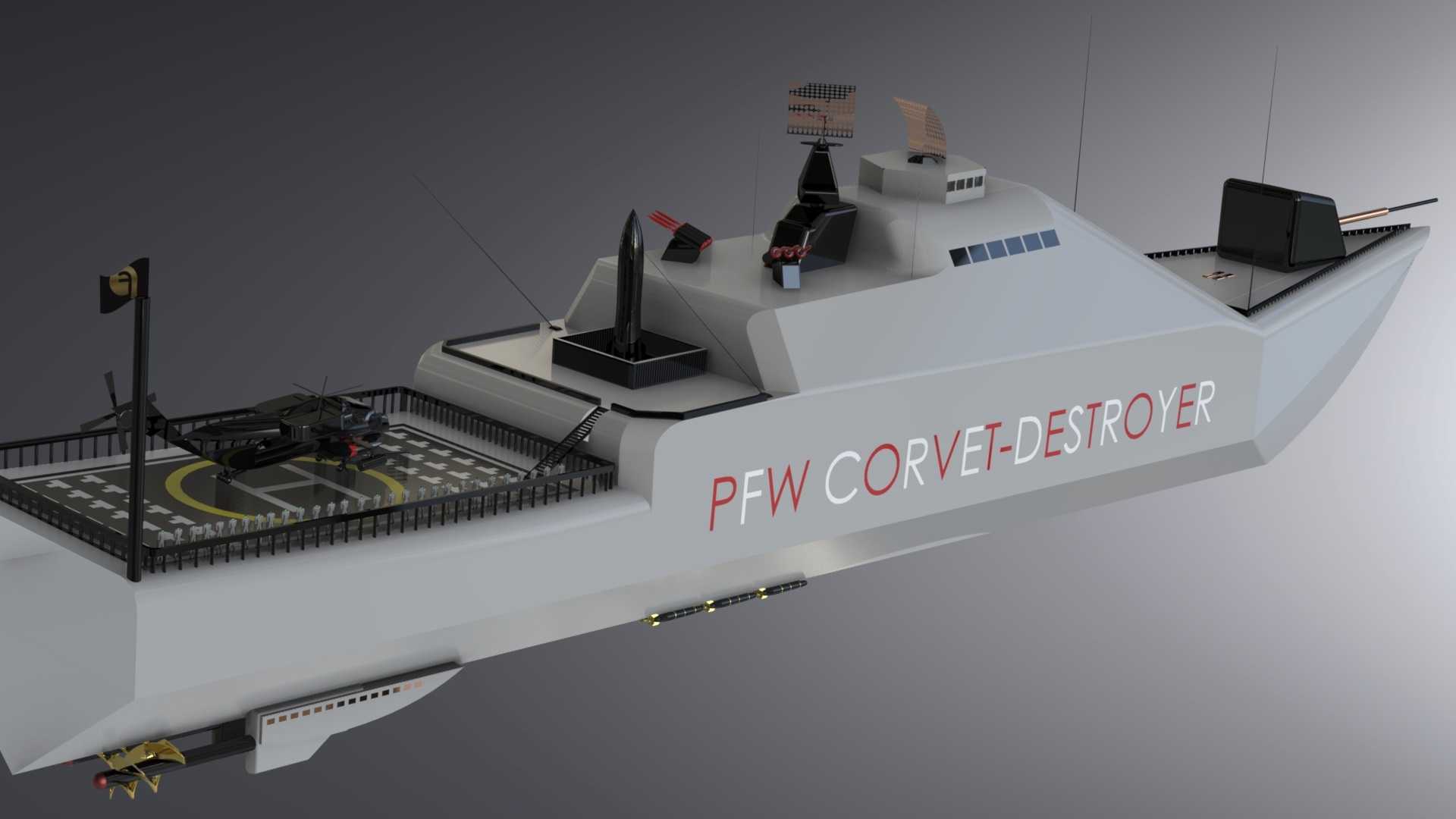

　　所有侧壁均带有一定的内倾角度，能够将雷达入射波反射到非探测方向，减少回波强度。舰体尾部设置了直升机起降甲板，配套有直升机助降标识与系留点位，可起降轻型反潜直升机，甲板下方预留了拖曳声呐的收放舱口，能够搭载变深声呐设备执行水下目标搜索任务，上层建筑顶部集成了封闭式桅杆，将对海搜索雷达、导航雷达、电子战天线等设备全部包裹在多面体隐身罩内，避免外露结构形成雷达反射源。在尺寸与安装边界设计上，该型舰的整体长宽比控制在适合近岸机动的区间，舰体宽度兼顾了航行稳定性与浅水区通过性，吃水深度设计较浅，能够在水深较浅的岛礁区、近岸河口区域航行，不会出现触底风险；舰体内部的舱室划分遵循功能分区原则，动力舱设置在舰体中后部，

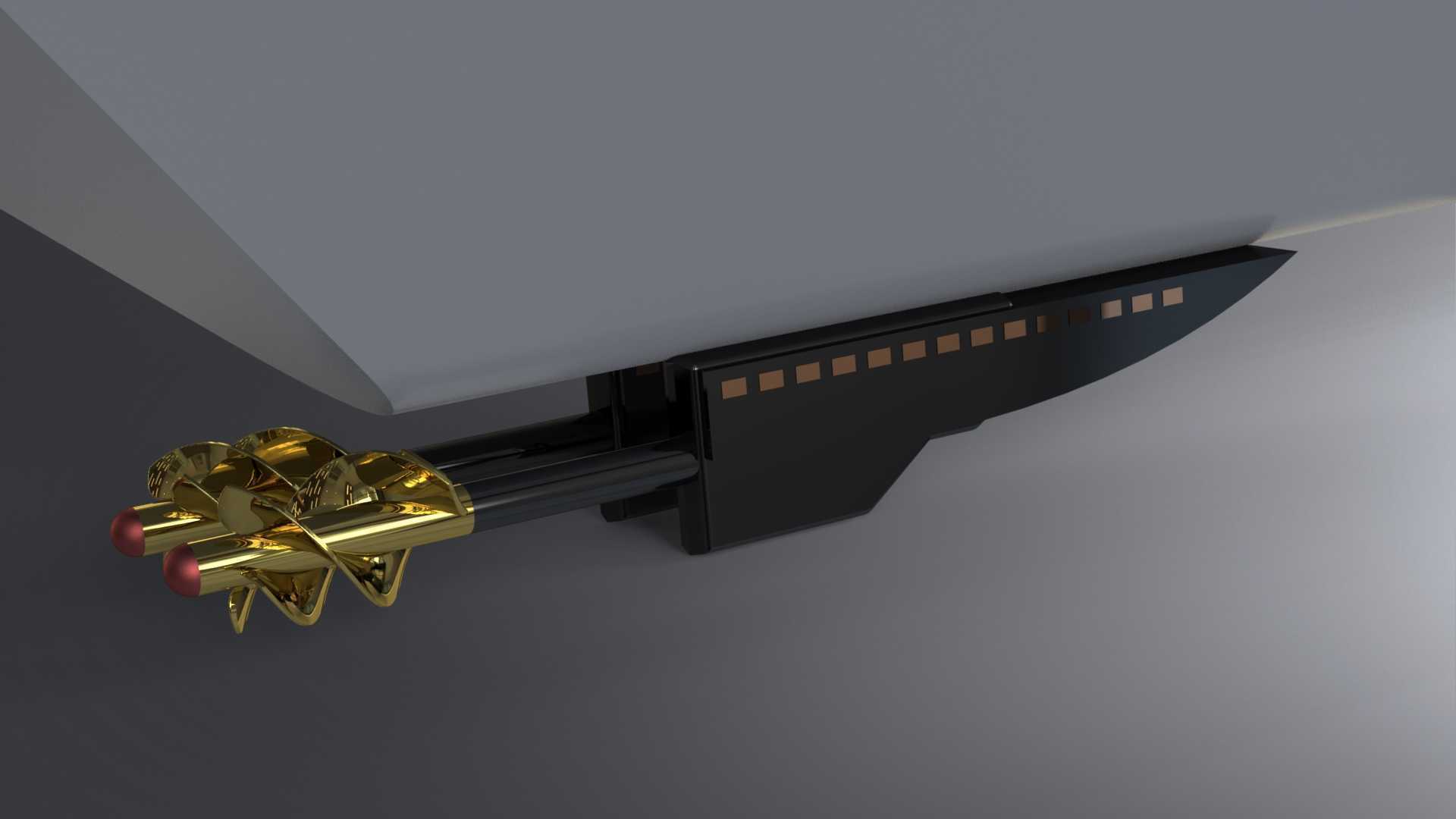

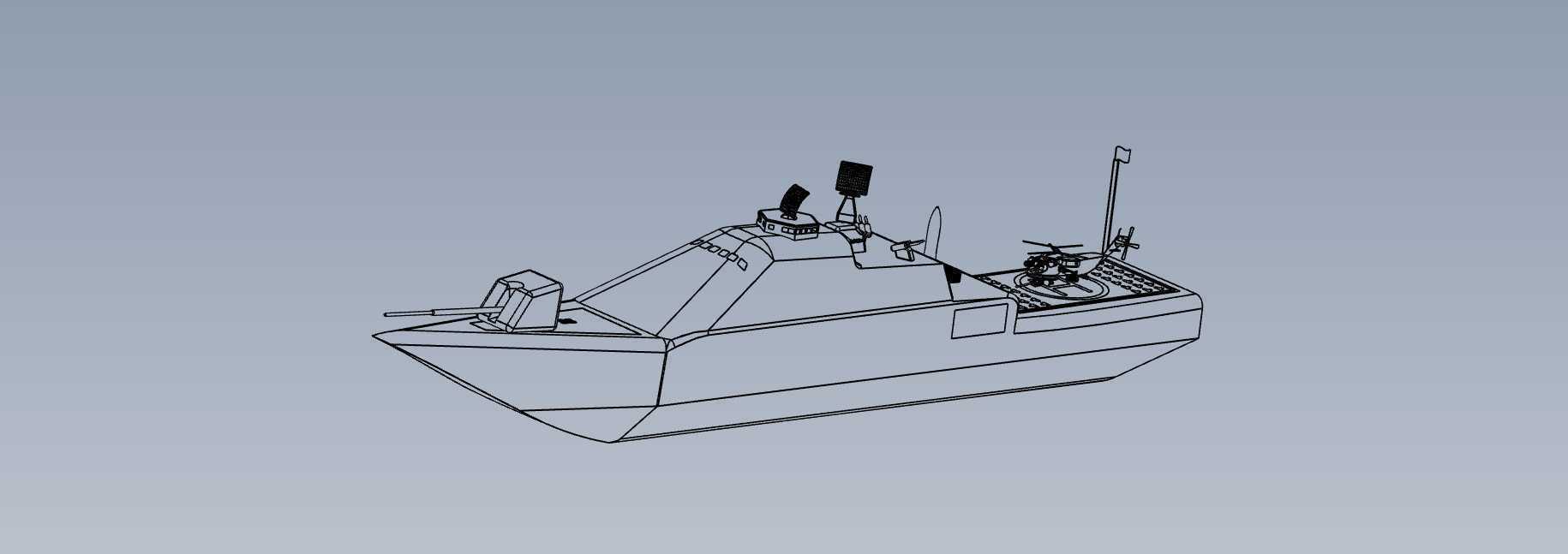

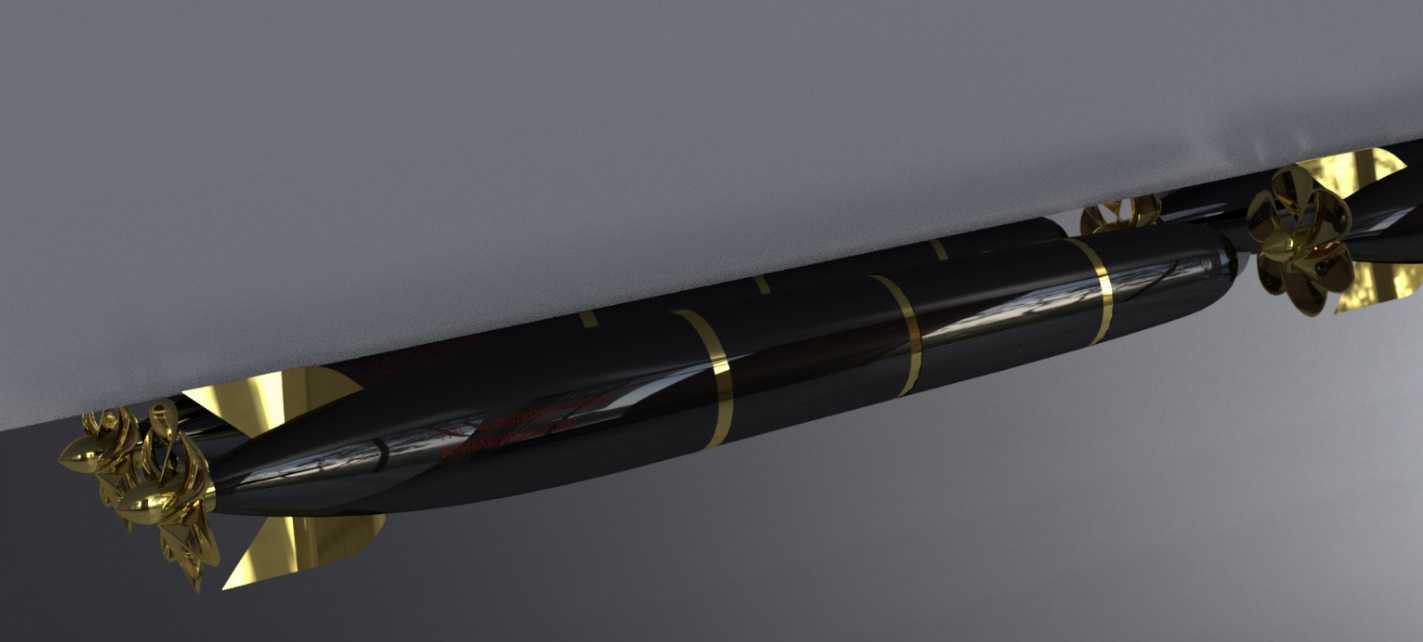

　　采用减震浮筏安装方式降低机械噪音向水下传递，指挥舱位于上层建筑内部核心位置，周围设置有防护结构，武器舱、燃油舱、生活舱依次沿舰体纵向排布，各舱室之间设置有防火隔墙，提升舰艇的抗损能力。动力系统采用喷水推进装置，替代了传统的螺旋桨推进，一方面能够降低航行时的空泡噪音，提升反潜作战时的声呐工作效率，另一方面喷水推进的转向、倒车响应速度更快，在狭窄水域内的机动性能更优，能够完成急转、急停等规避动作。舰体表面的隐身涂层设计兼顾了雷达波吸收与红外抑制功能，发动机排气口设置在舰体尾部靠近水线的位置，利用航行时的舷侧水流对排气进行降温，降低红外辐射特征，减少被红外制导武器锁定的概率。从建模细节来看，整个舰体的曲面过渡做了连续处理，

　　没有出现面与面之间的棱角断层，所有舱门、开口的边缘均做了锯齿化或者斜边处理，避免形成角反射器效应，直升机甲板上的防滑网、系留环等细节均按照实际比例还原，舰艏的锚穴、锚链收纳结构也做了内置处理，不会外露形成额外的雷达反射源。这类隐身舰艇的设计思路完全区别于传统水面舰艇，所有的结构设计都围绕降低信号特征展开，在建模过程中需要优先保证舰体整体的隐身曲面连续性，再逐一布置内置的设备舱室，不能为了细节还原而破坏整体的隐身外形轮廓，同时要兼顾各系统的安装空间预留，比如导弹发射舱的内部尺寸要匹配导弹的储运发射箱尺寸，直升机甲板的强度冗余要满足直升机起降的载荷要求，喷水推进器的流道设计要和舰体尾部线型顺滑连接，避免出现流道突变影响推进效率。在近岸作战场景中，这类舰艇可以依托岛礁的地形掩护，利用自身低可探测性隐蔽接敌，在敌方探测范围外发射反舰导弹后快速撤离，也可以配合反潜直升机、水下声呐阵列构建近岸反潜网络，封锁敌方潜艇的进出航道，在日常巡逻任务中，其较高的航速与良好的机动性能够快速应对海上突发情况，执行登临检查、海上救援等任务。
