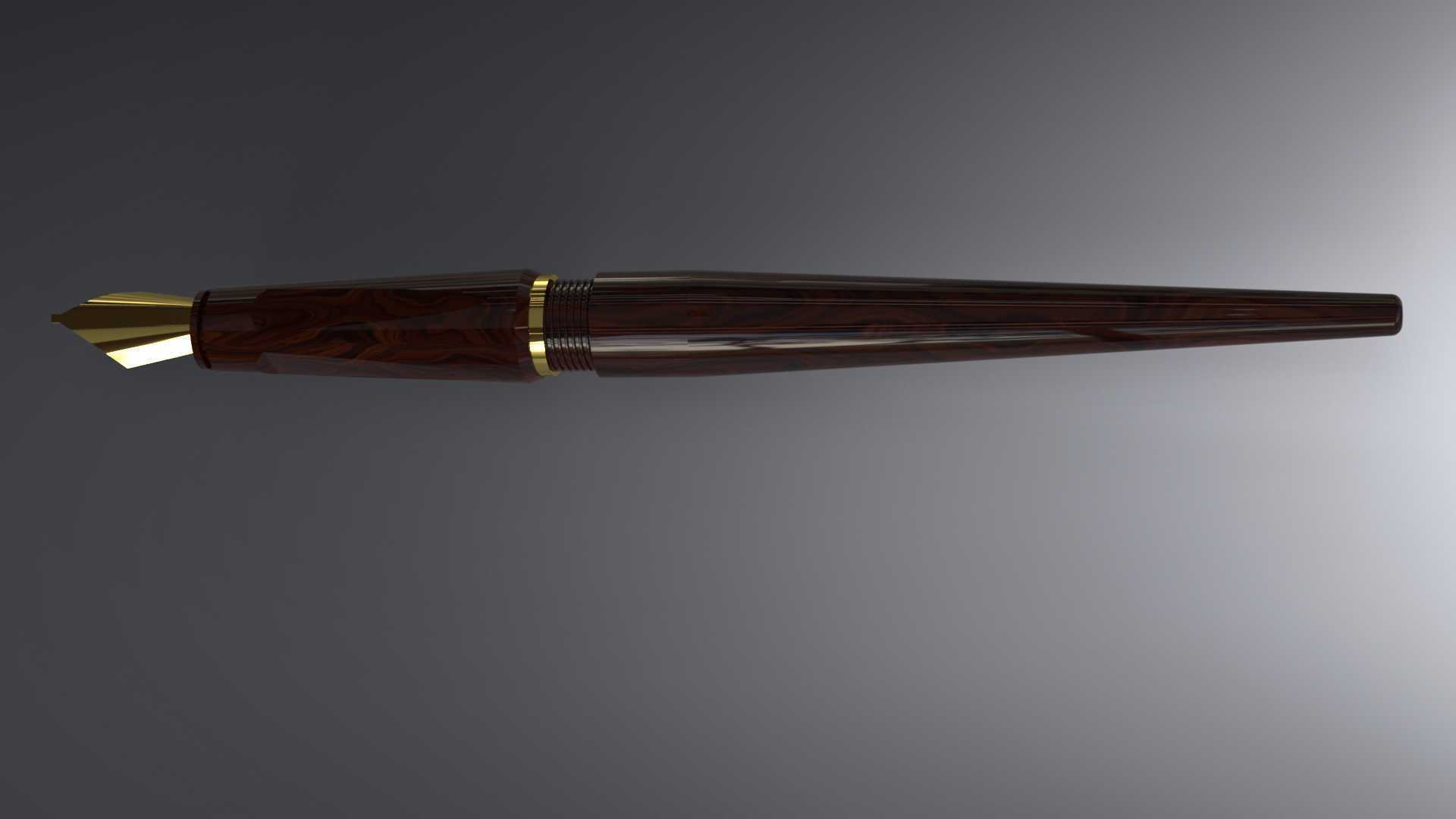

杜尔马卡莱姆系列书写笔外观结构设计

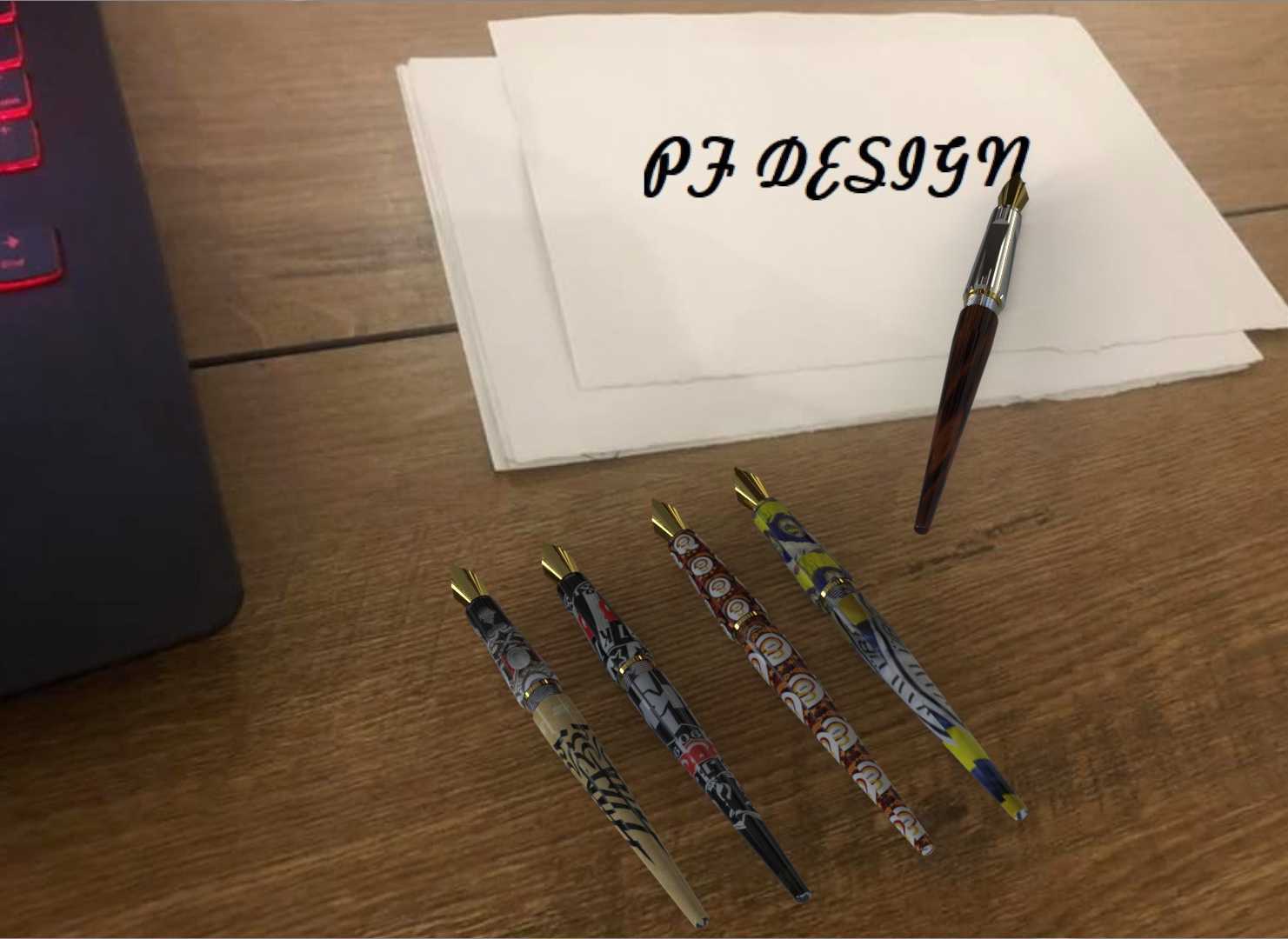

　　日常办公与文创礼品场景中，书写笔的结构合理性与外观辨识度直接影响使用体验与产品溢价，这套笔具的三维结构设计围绕握持手感、笔芯适配、外观装饰层贴合三个核心维度展开，没有为了追求造型夸张牺牲实际书写的实用性。从实际使用场景来看，这类笔既可以作为日常办公的常备书写工具，也能作为文创周边、商务伴手礼的定制载体，不同外观纹样的笔身可以适配不同的品牌定制需求，不管是企业礼品定制还是文创IP联名，都能在现有结构基础上快速更换表层装饰方案，不需要重新调整内部核心结构。

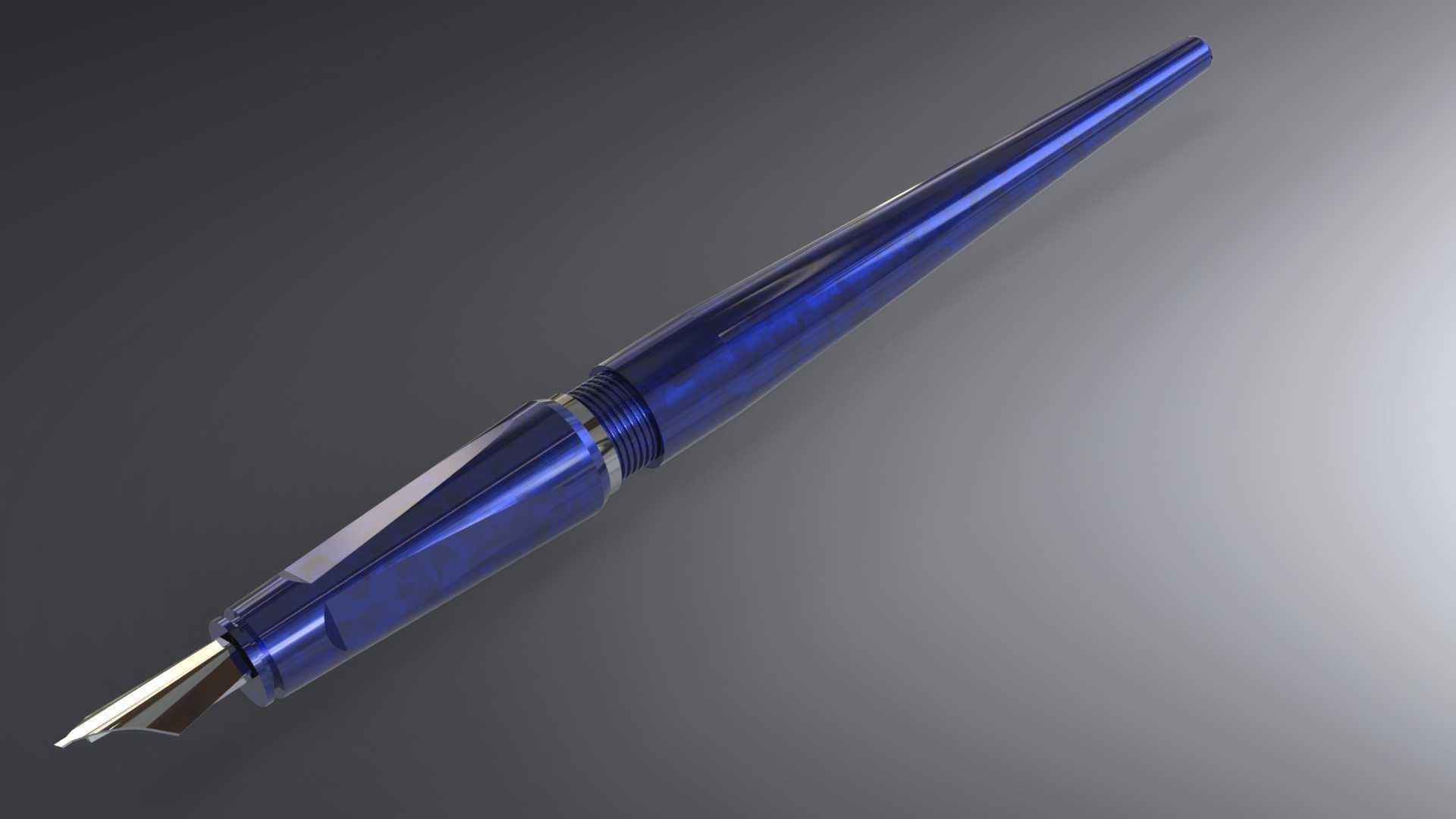

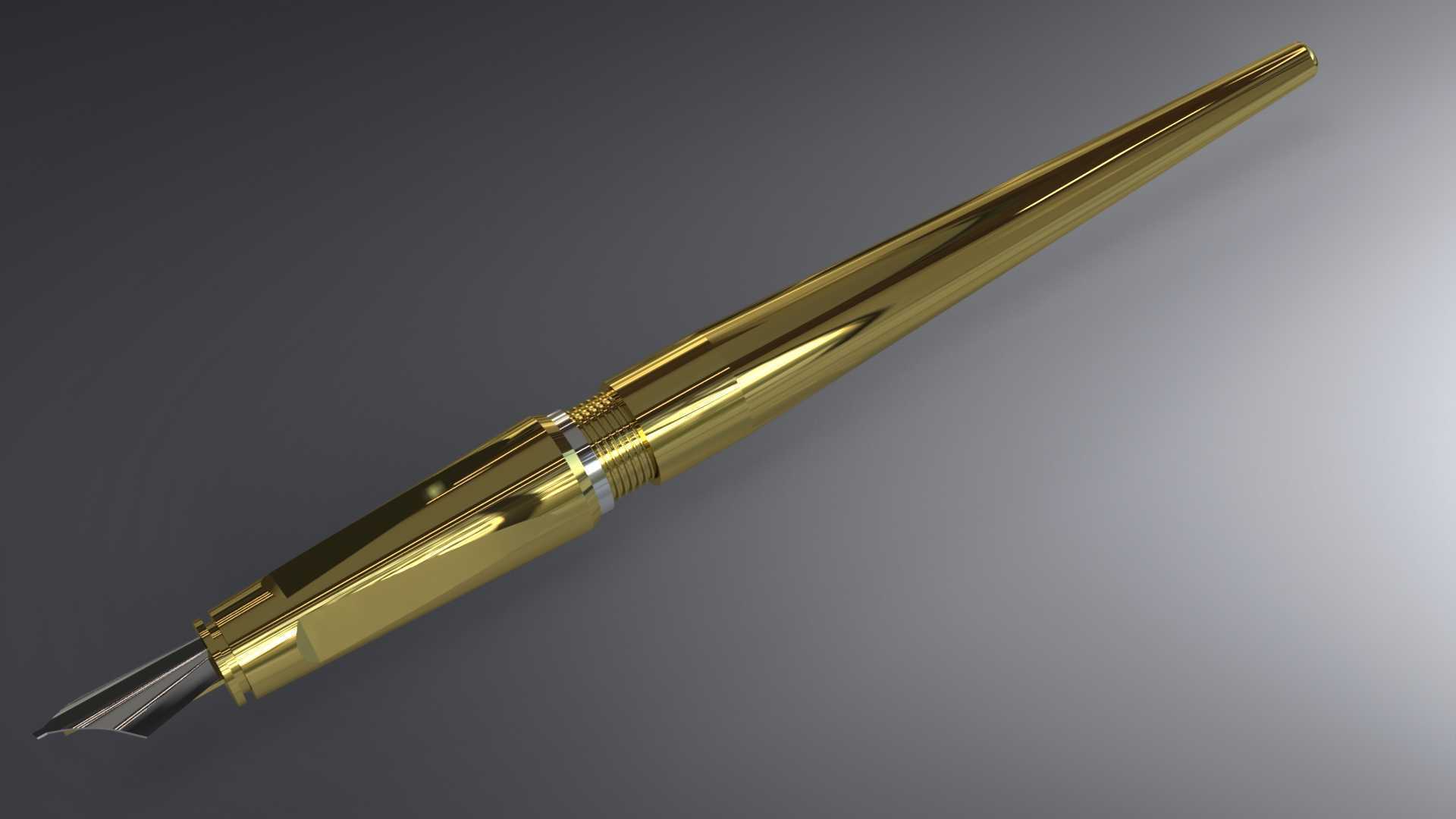

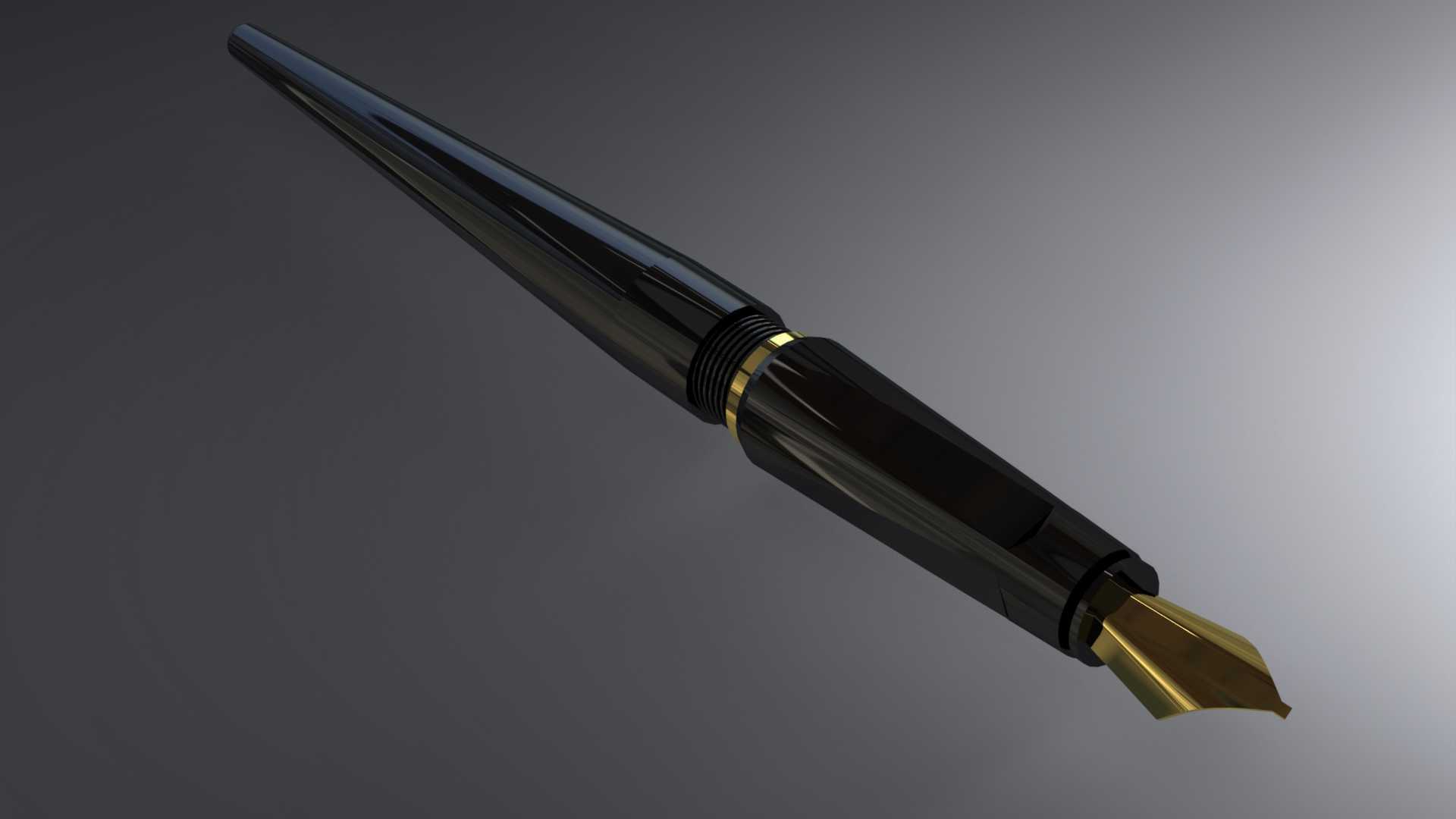

　　设计过程中首先确定的是握持段的锥度参数，笔身靠近笔尖的位置做收窄处理，收窄段的长度参考成年人手部握持书写时的手指接触范围，从笔尖位置向上延伸32mm的区间做渐变锥度，直径从笔尖位置的7mm逐步过渡到笔身主体的11mm，这个尺寸区间适配大多数成年人的拇指、食指握持时的指腹接触弧度，长时间书写不会因为握持位置棱边过硬产生压痕。笔身主体采用等直径圆柱结构，一方面是方便笔夹、装饰套筒的装配，圆柱面的同轴度公差控制在0.02mm以内，保证装饰套筒套入后不会出现偏心晃动，另一方面圆柱结构在注塑或者金属车削加工时的工艺性更好，不需要复杂的多轴加工就能保证尺寸精度。

　　内部结构上，笔芯的容纳腔直径设置为8.2mm，适配市面上主流的按动式、旋动式通用中性笔芯与圆珠笔芯，腔体内壁做0.1mm的拔模斜度，方便笔芯的装入与更换，笔尾的旋动结构采用标准的多头螺纹配合，螺纹导程设置为4mm，只需要旋转180度就能完成笔尖的伸出与收回，避免了单头螺纹需要旋转多圈的操作繁琐问题。笔尖位置的金属护套采用压装配合与笔身主体连接，压装深度设置为5mm，配合面做滚花处理，增大接触摩擦力，避免日常使用过程中金属护套出现松动脱落的问题。

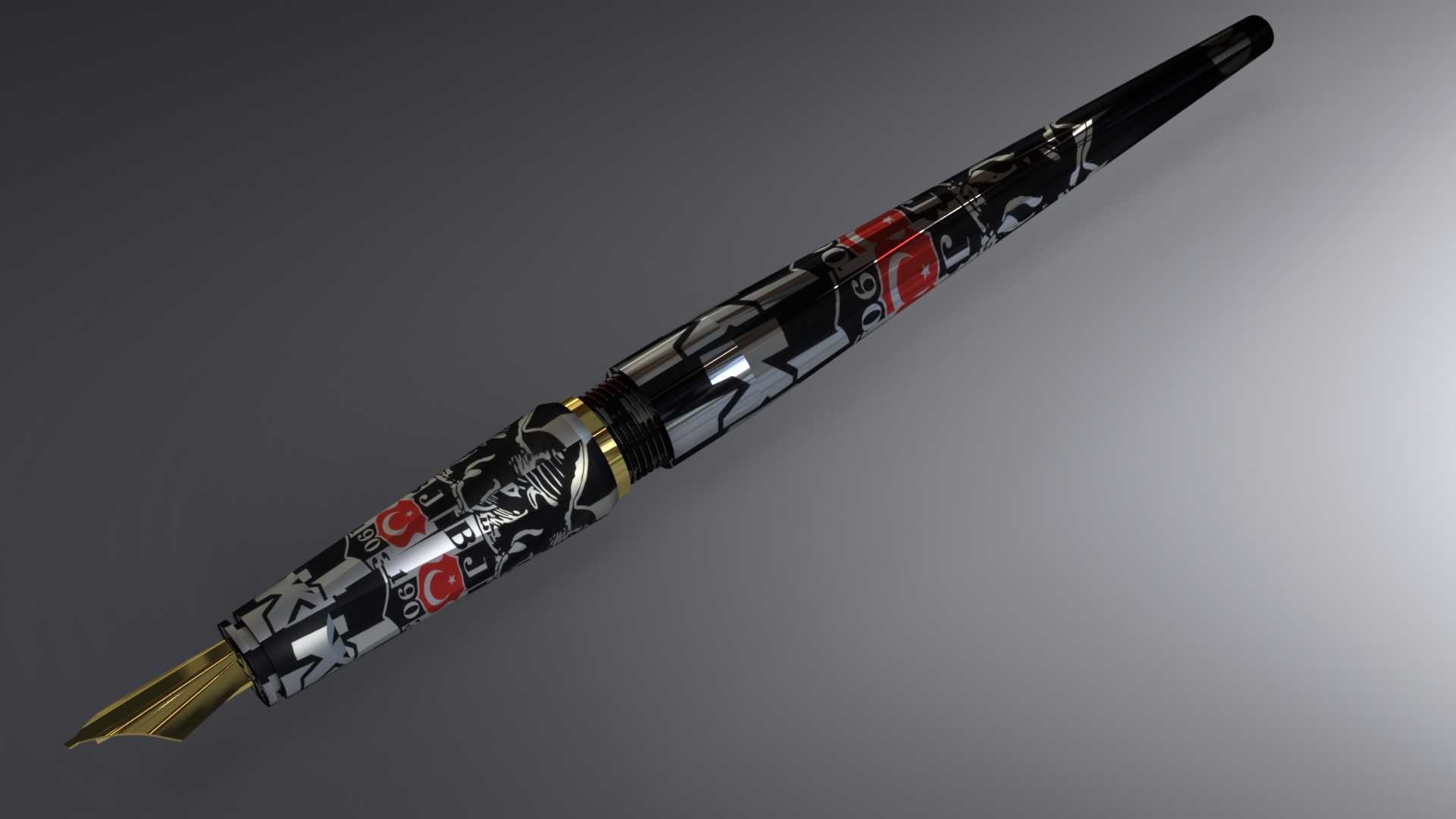

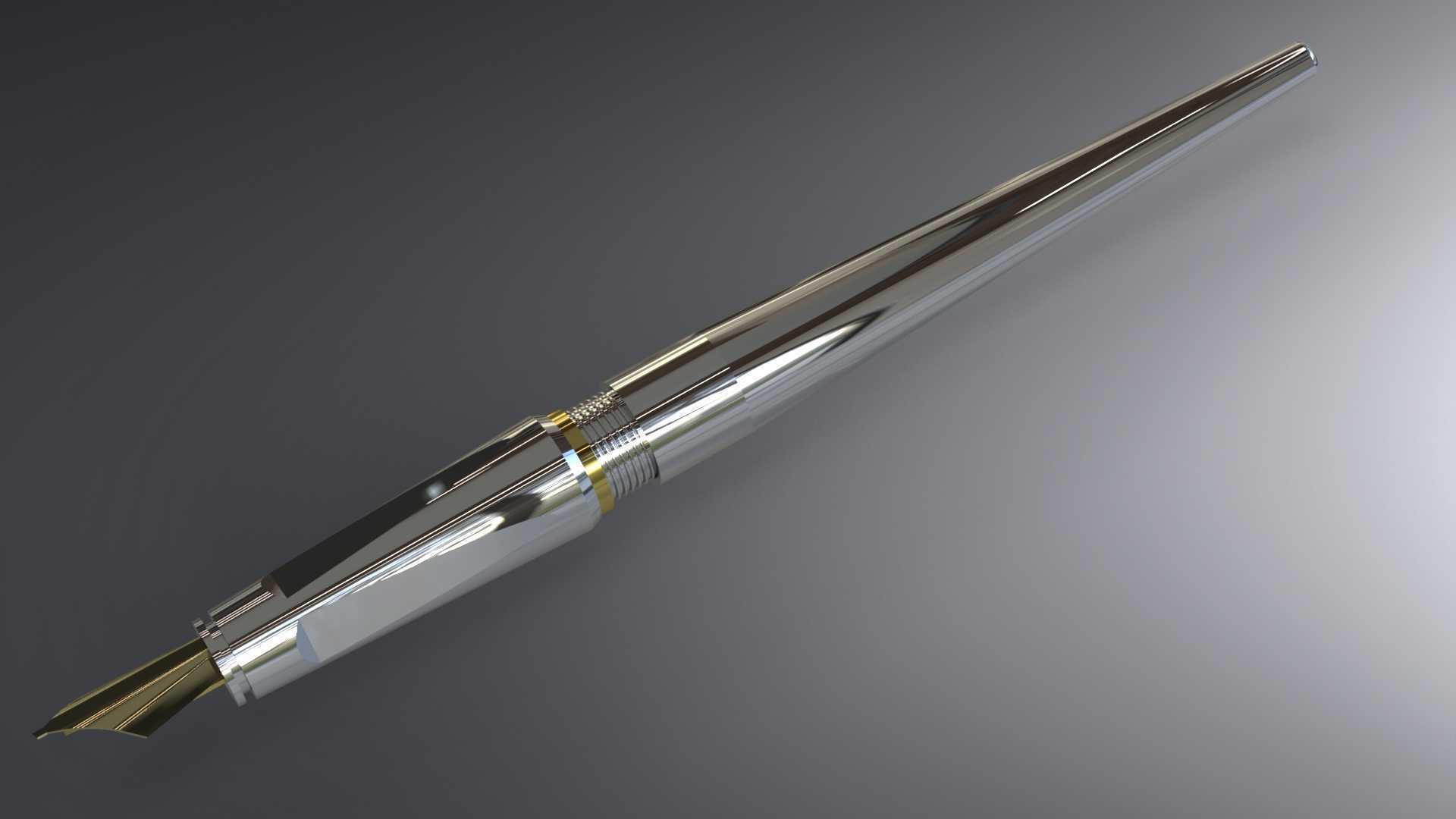

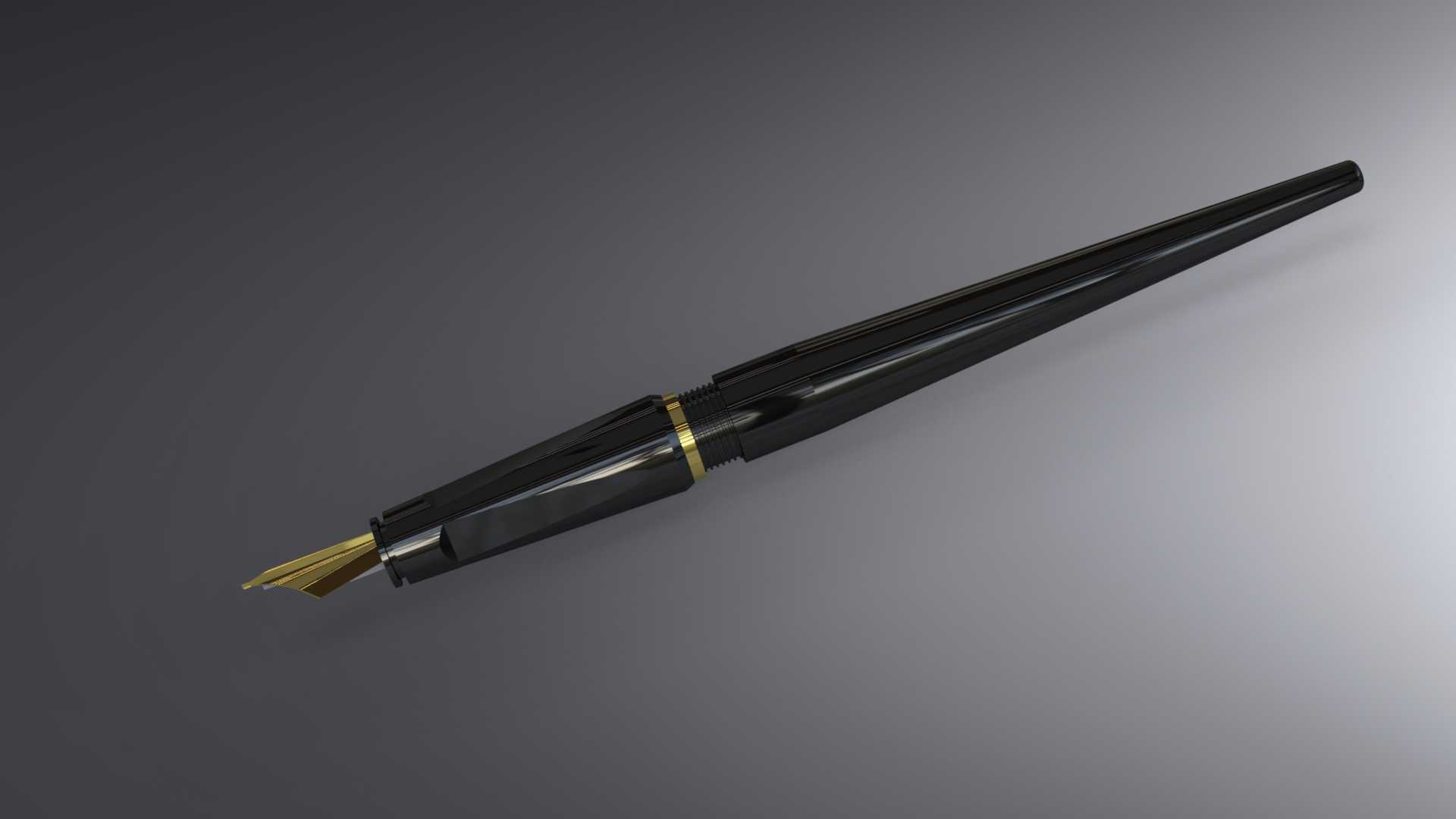

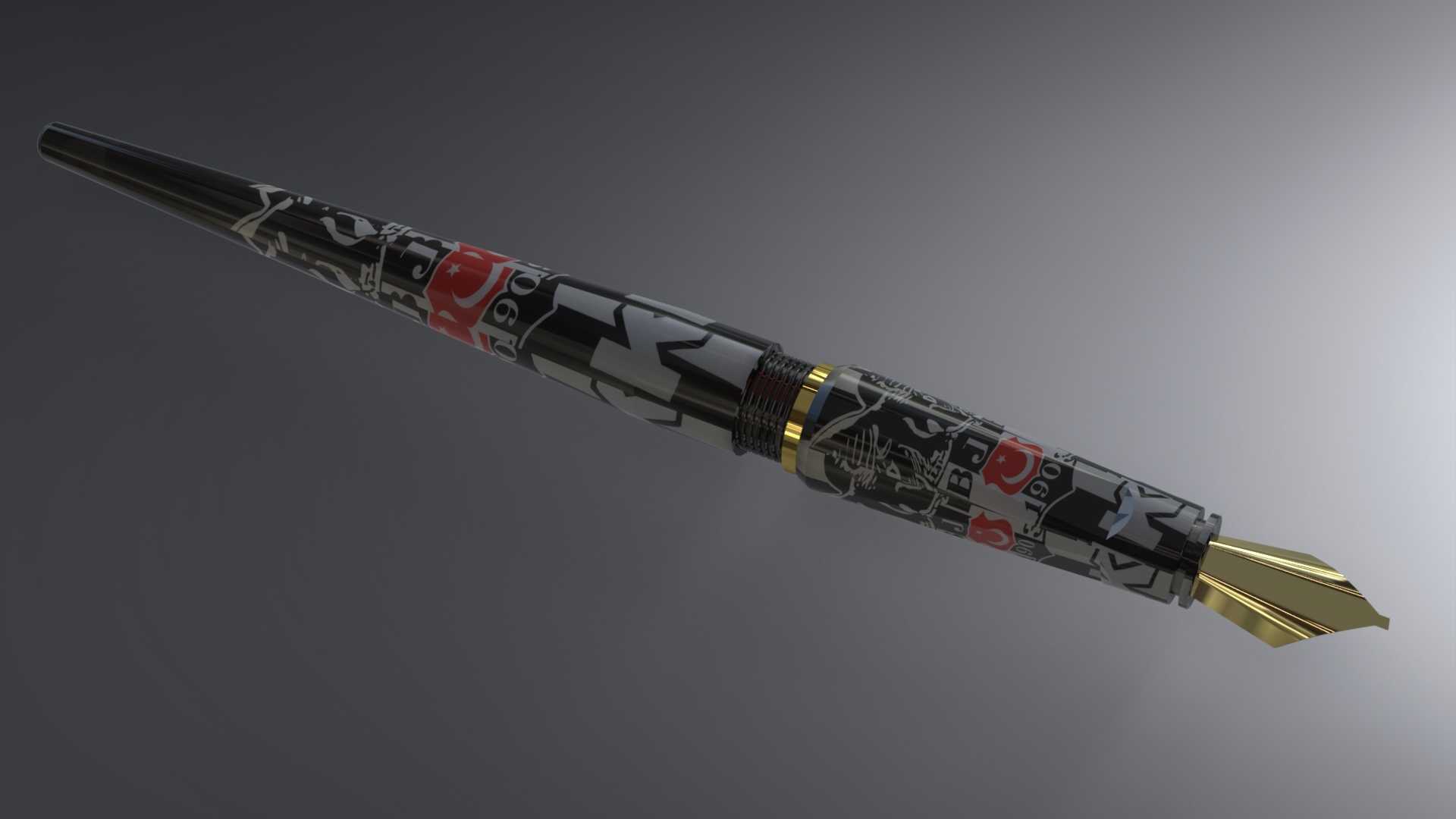

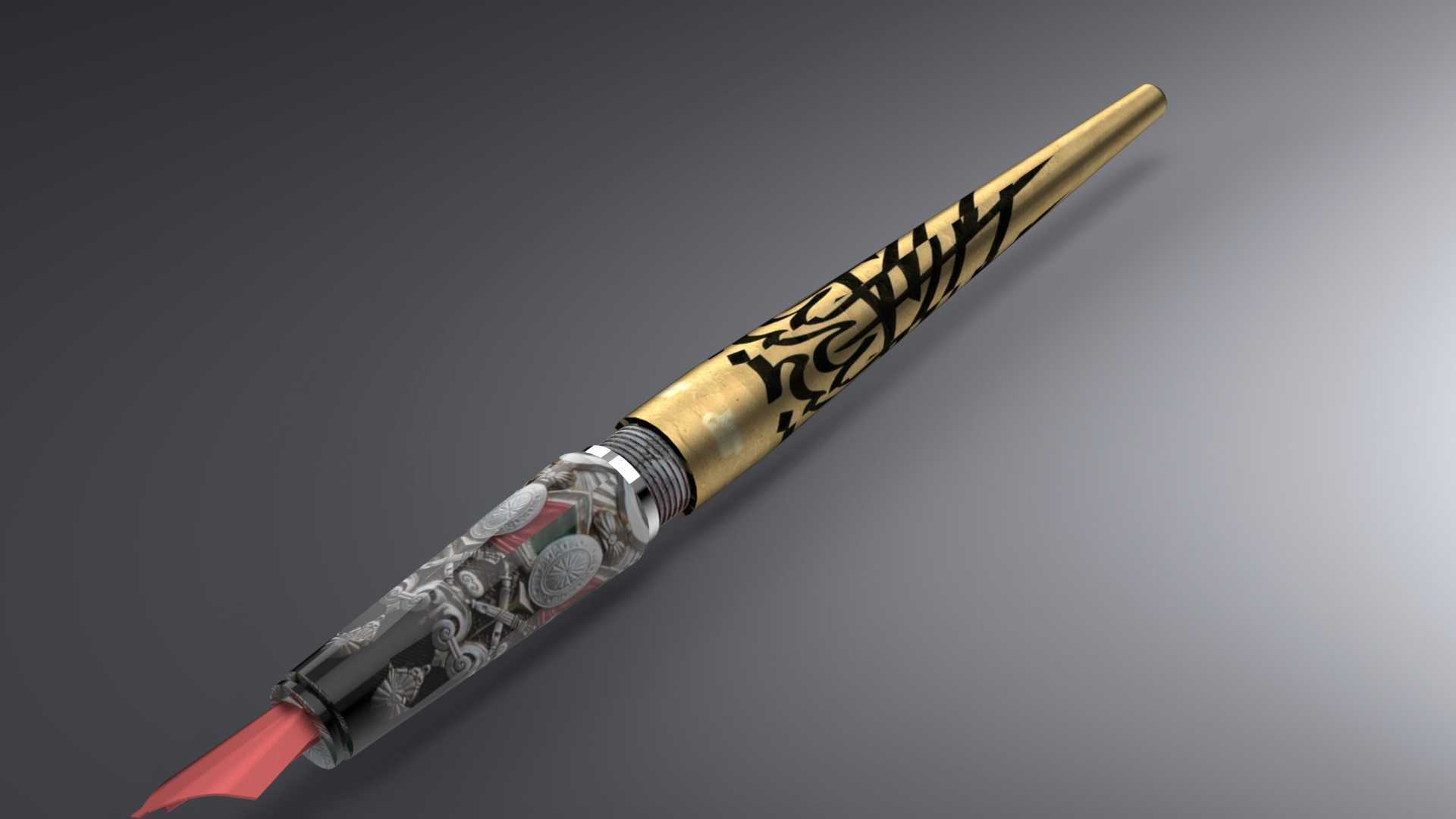

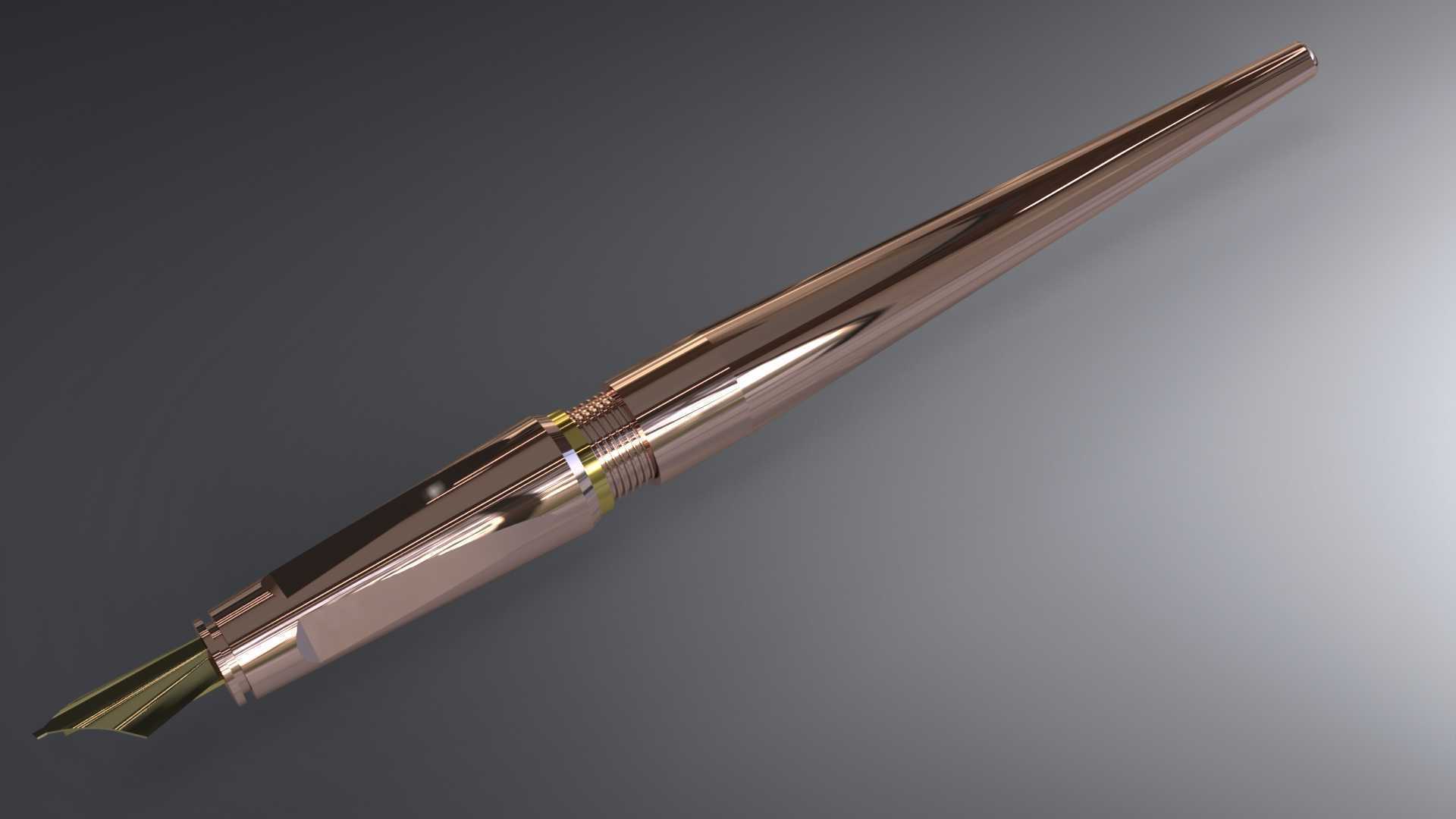

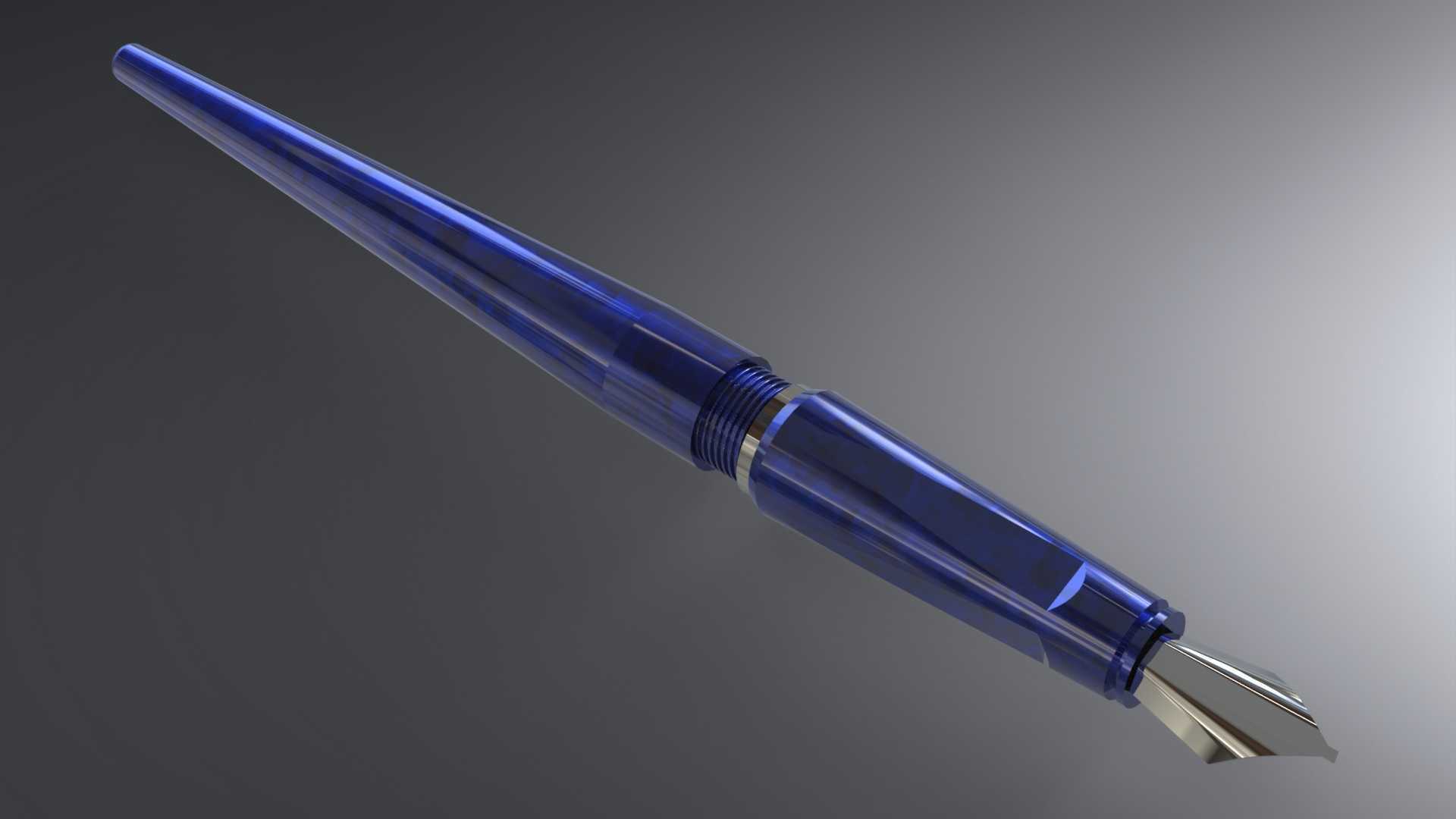

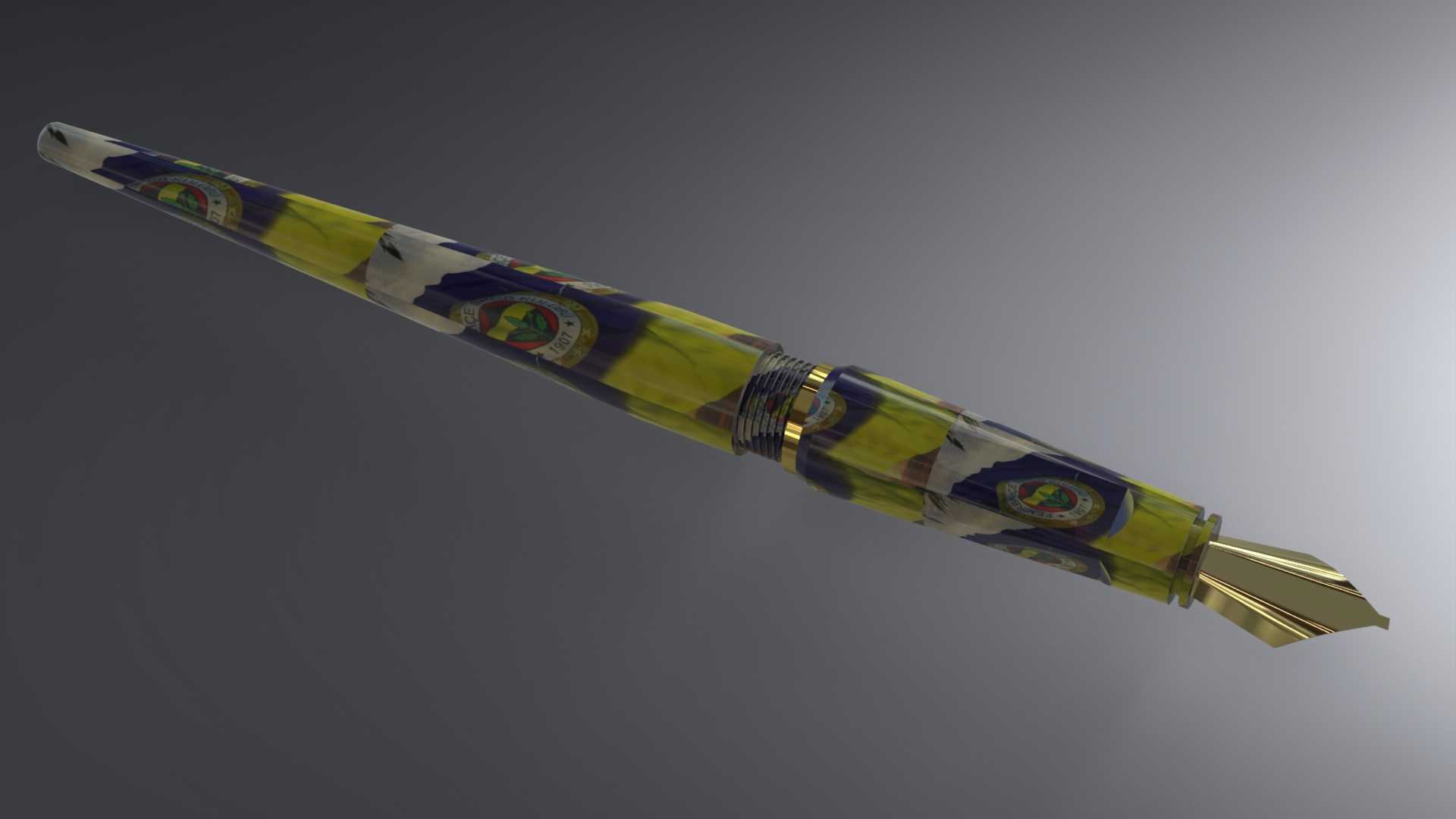

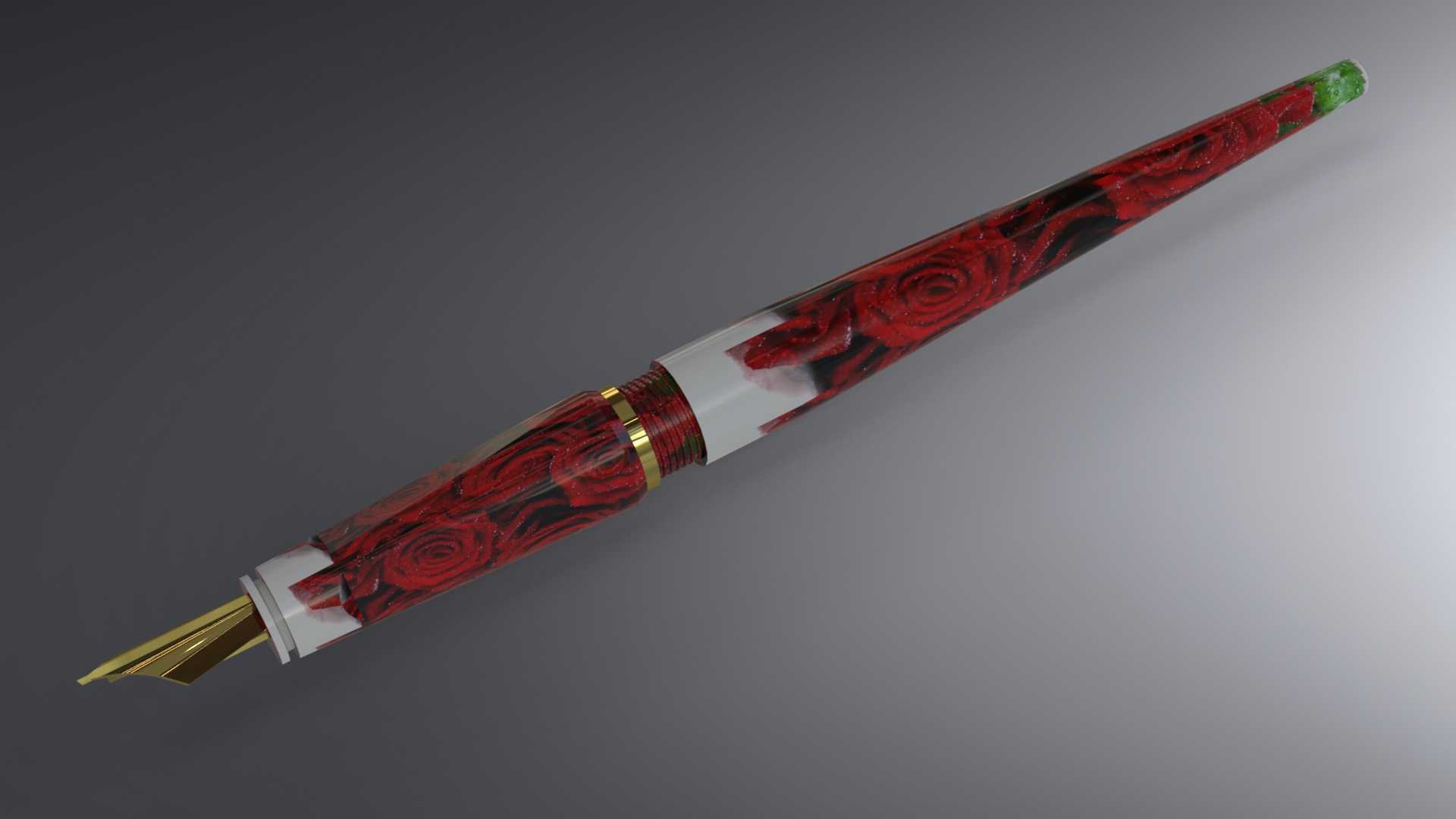

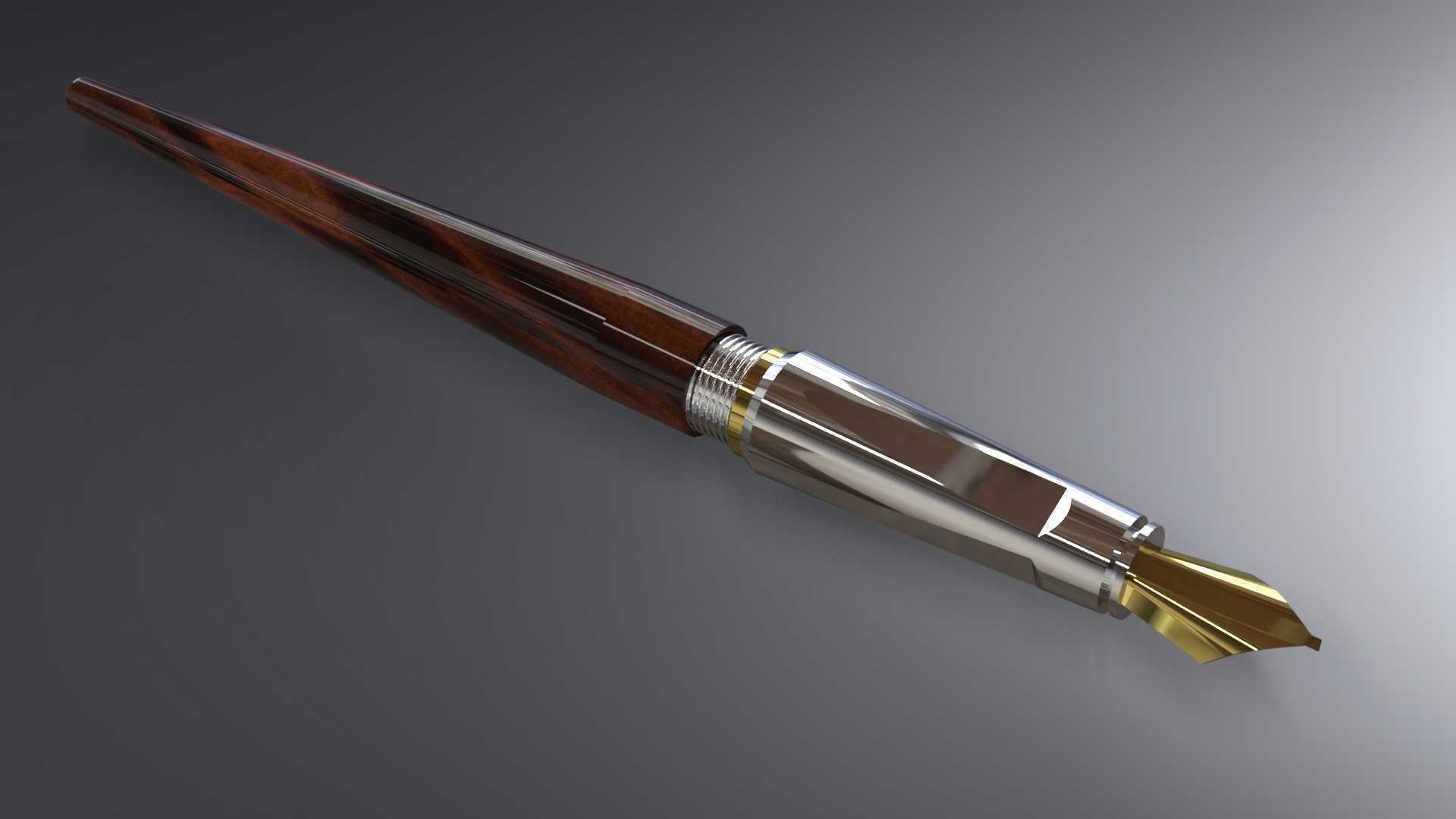

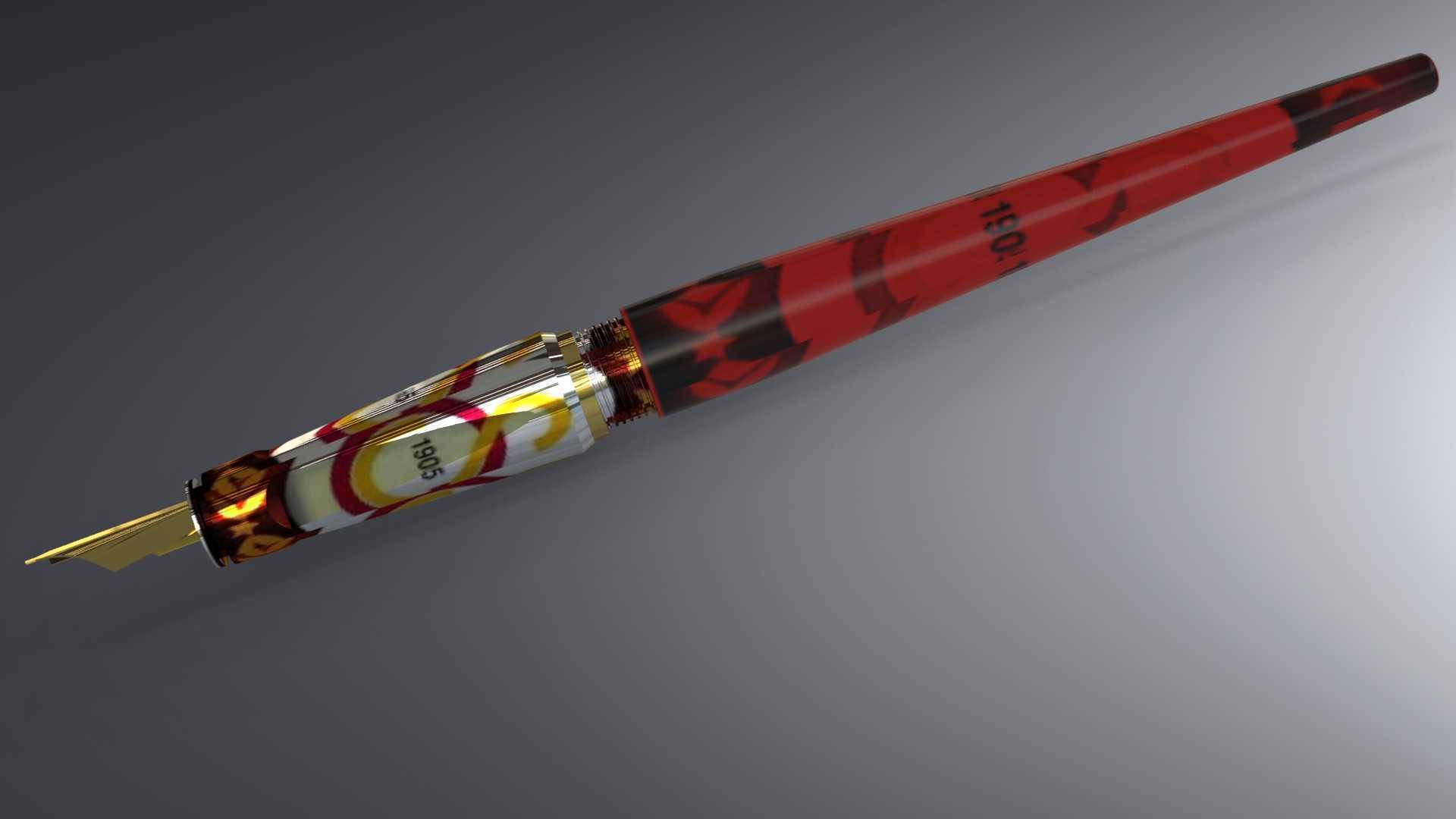

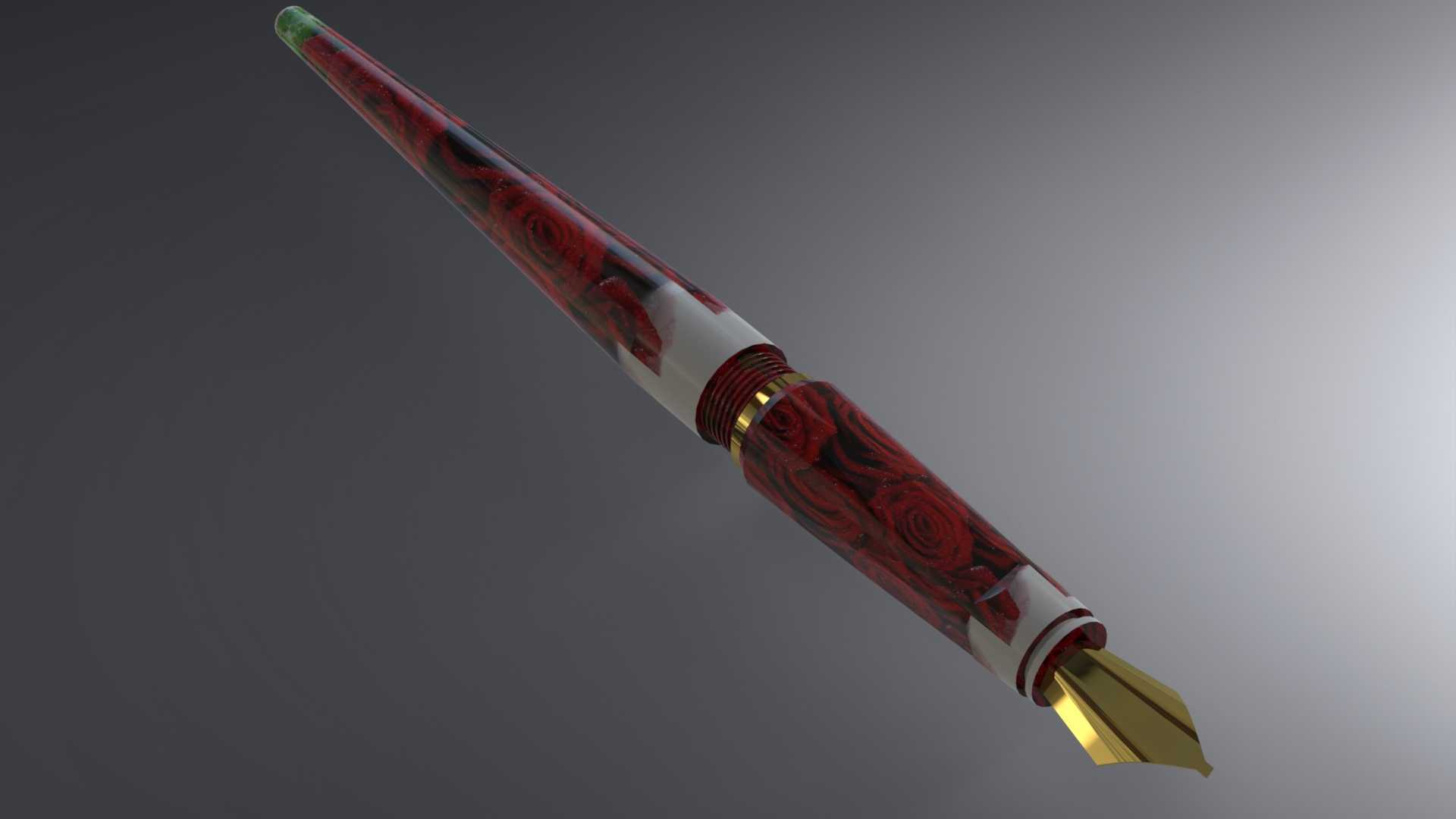

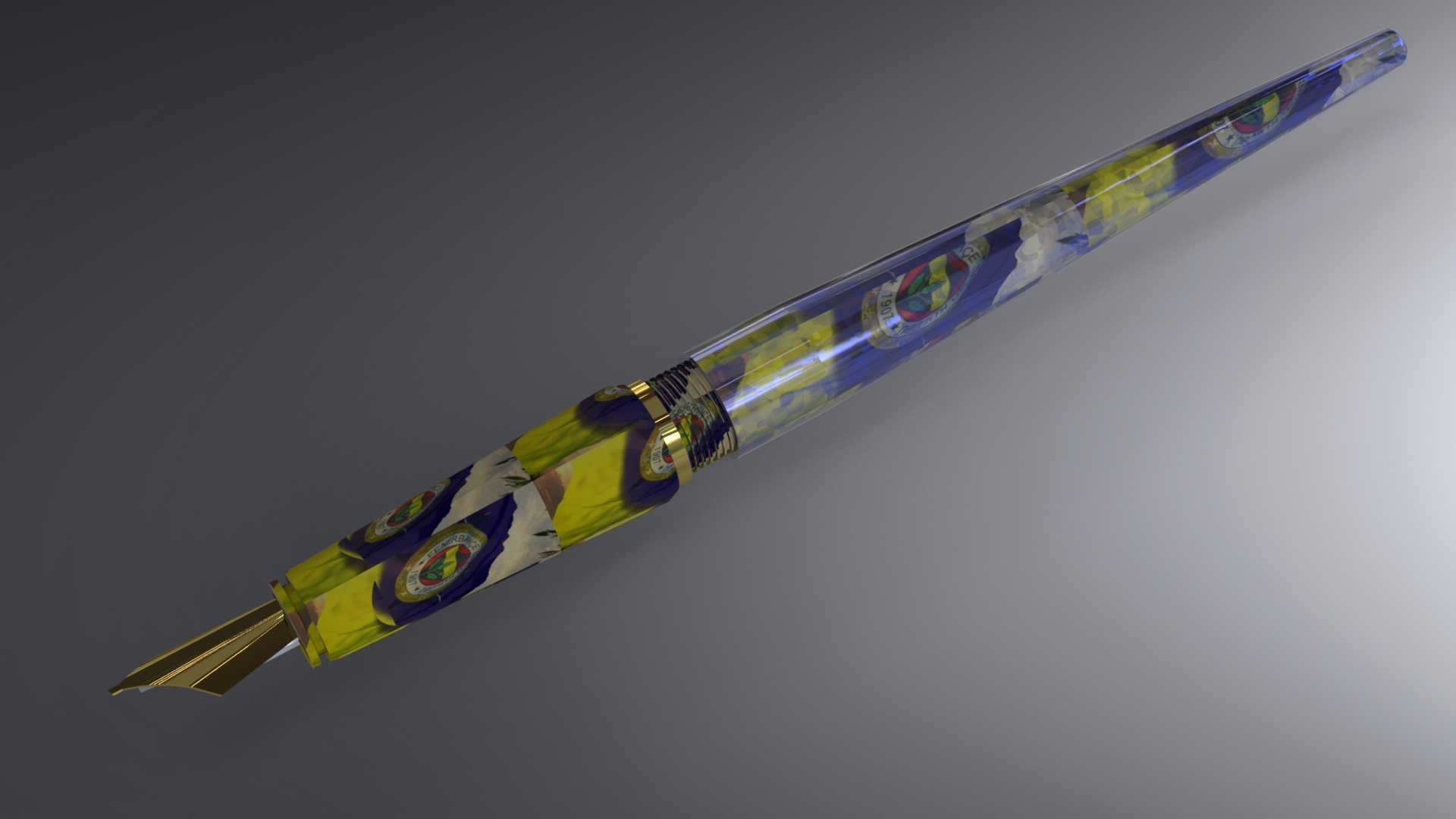

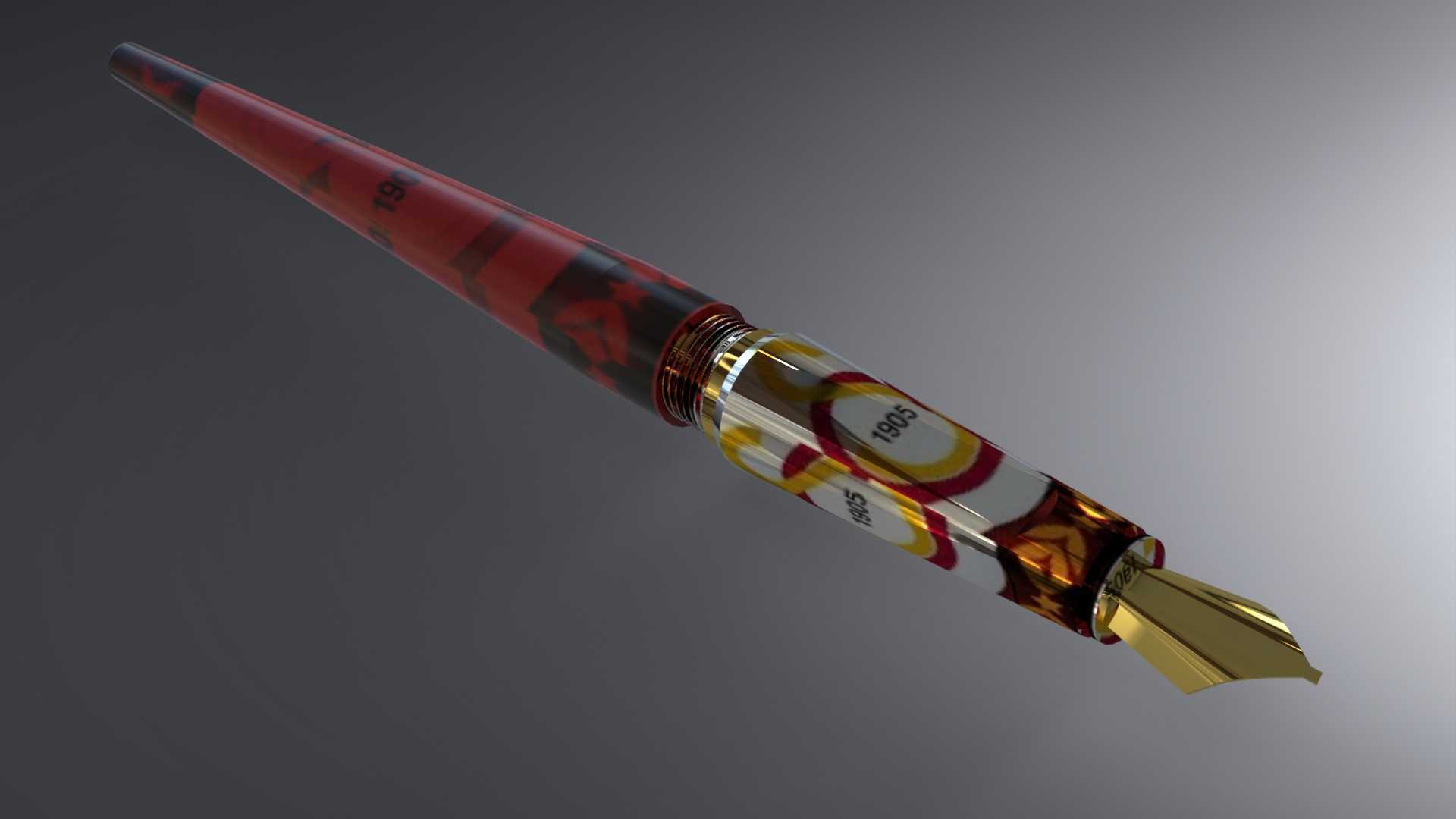

　　外观装饰层的设计考虑了不同工艺的适配性，笔身主体的圆柱面预留0.3mm的装饰层厚度空间，不管是采用水转印纹样、金属浮雕贴片还是烤漆上色工艺，都能在这个厚度空间内完成，不会因为装饰层过厚导致笔的整体直径超出握持舒适区间。笔夹的结构设计在笔帽或者笔尾的位置，采用弹性金属片结构，夹紧力控制在15N左右，既可以稳定夹在笔记本、口袋布料上不会轻易脱落，也不会因为夹紧力过大导致夹取时需要过大的按压力，笔夹与笔身的间隙设置为3mm，适配大多数笔记本封面、普通工装口袋布料的厚度。

　　安装边界方面，整套笔的拆解零件分为笔尖金属护套、笔身主体、装饰套筒、笔芯、旋动尾帽、笔夹六个部分，所有零件的装配都采用轴向压装或者螺纹连接，不需要额外的粘接剂，方便后期的零件更换与维修，单个零件的最大外形尺寸不超过140mm，最小的笔尖护套零件长度为12mm，所有零件都可以在常规的小型注塑机、普通车床上完成加工，不需要特殊的大型加工设备。设计过程中也考虑了重量平衡，整笔装配后的重量控制在28g左右，重心位置设置在距离笔尖38mm的位置，正好处于握持区间的上方，书写时不会出现头重脚轻或者尾部坠手的问题，长时间握持书写的疲劳度更低。不同纹样的装饰套筒采用相同的配合尺寸，生产过程中可以根据订单需求快速更换不同外观的套筒，不需要调整其他零件的生产参数，能够有效降低多款式小批量生产的模具成本与换产时间。
