波音AH-64阿帕奇新型武装攻击直升机设计

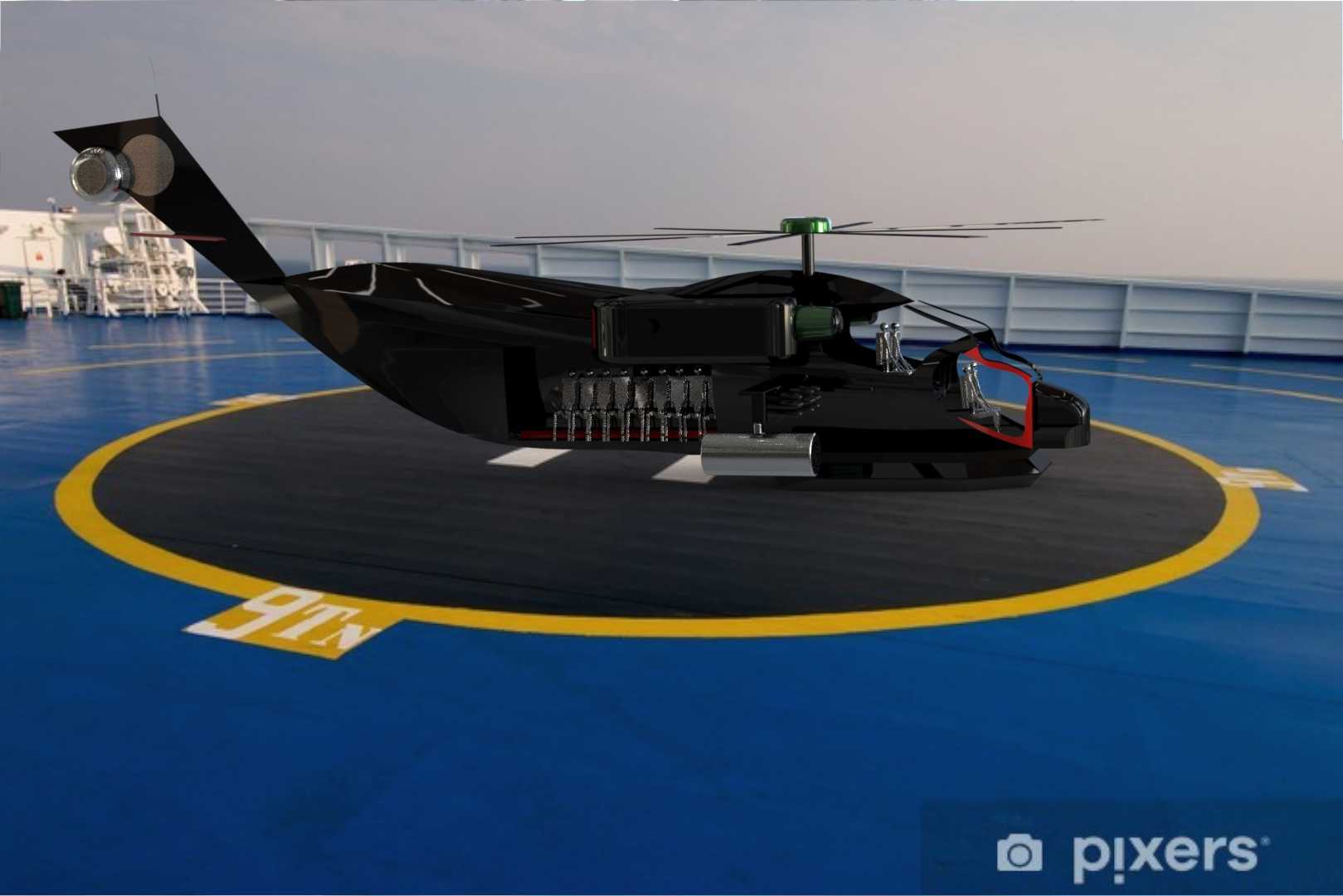

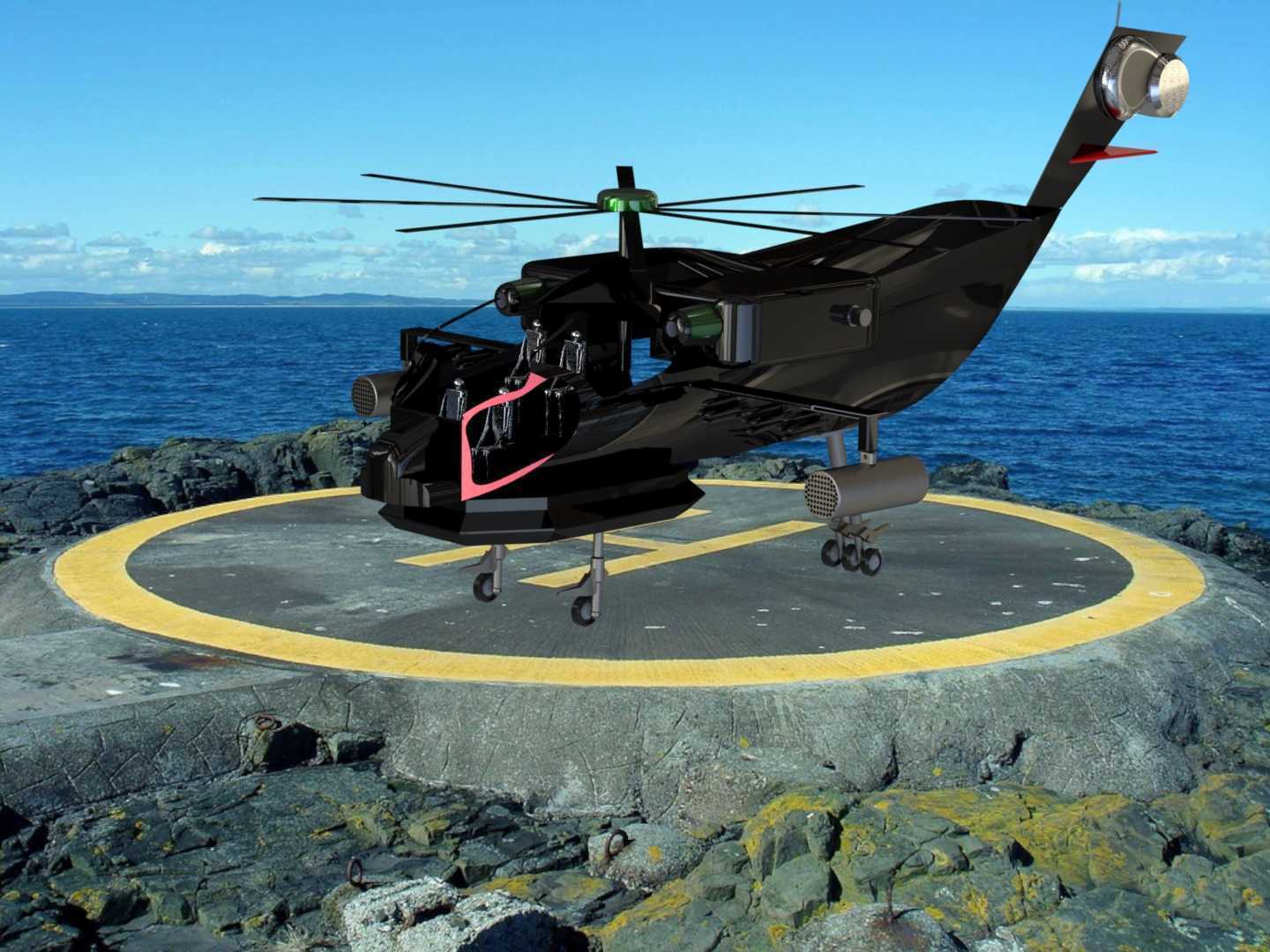

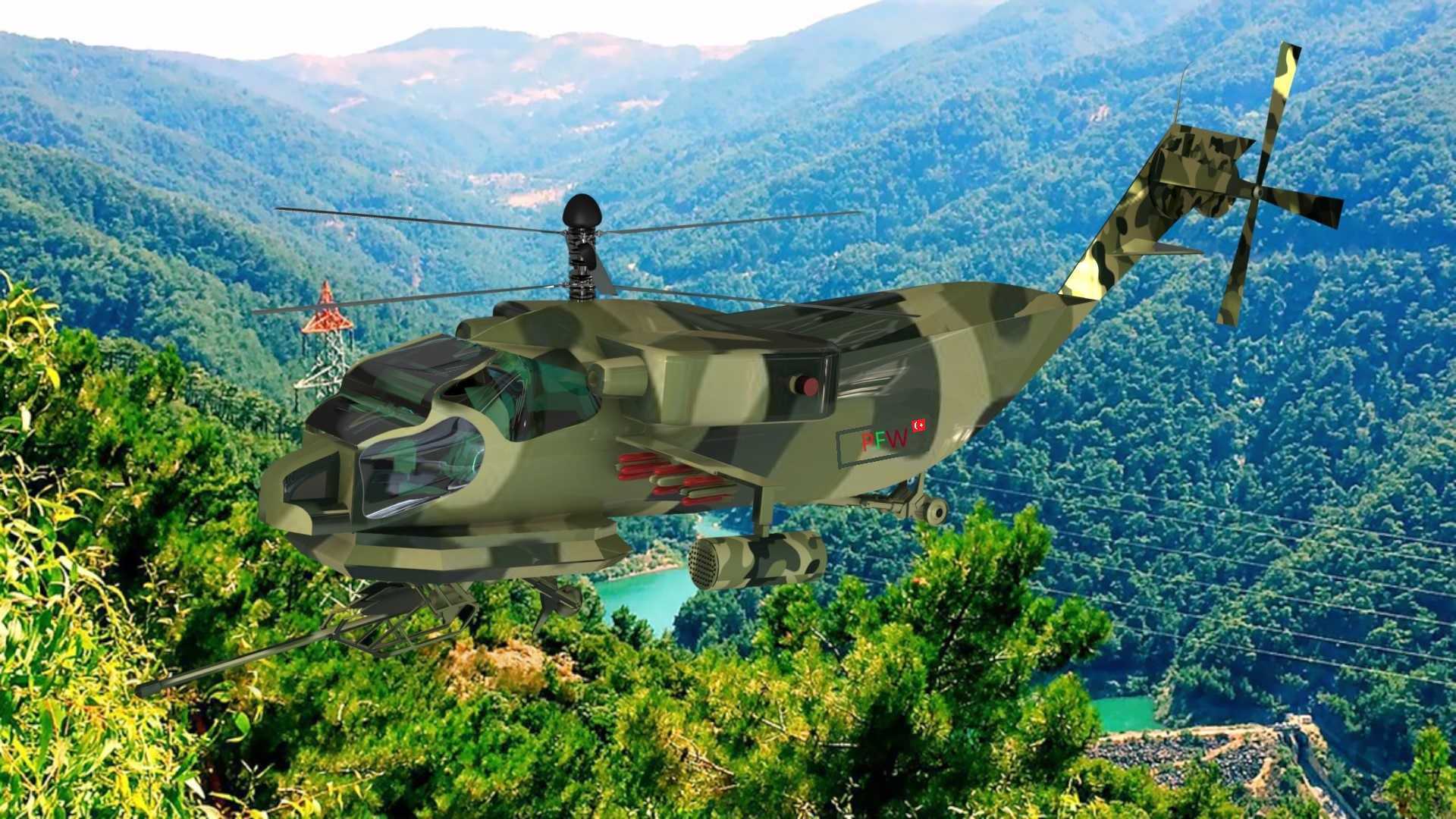

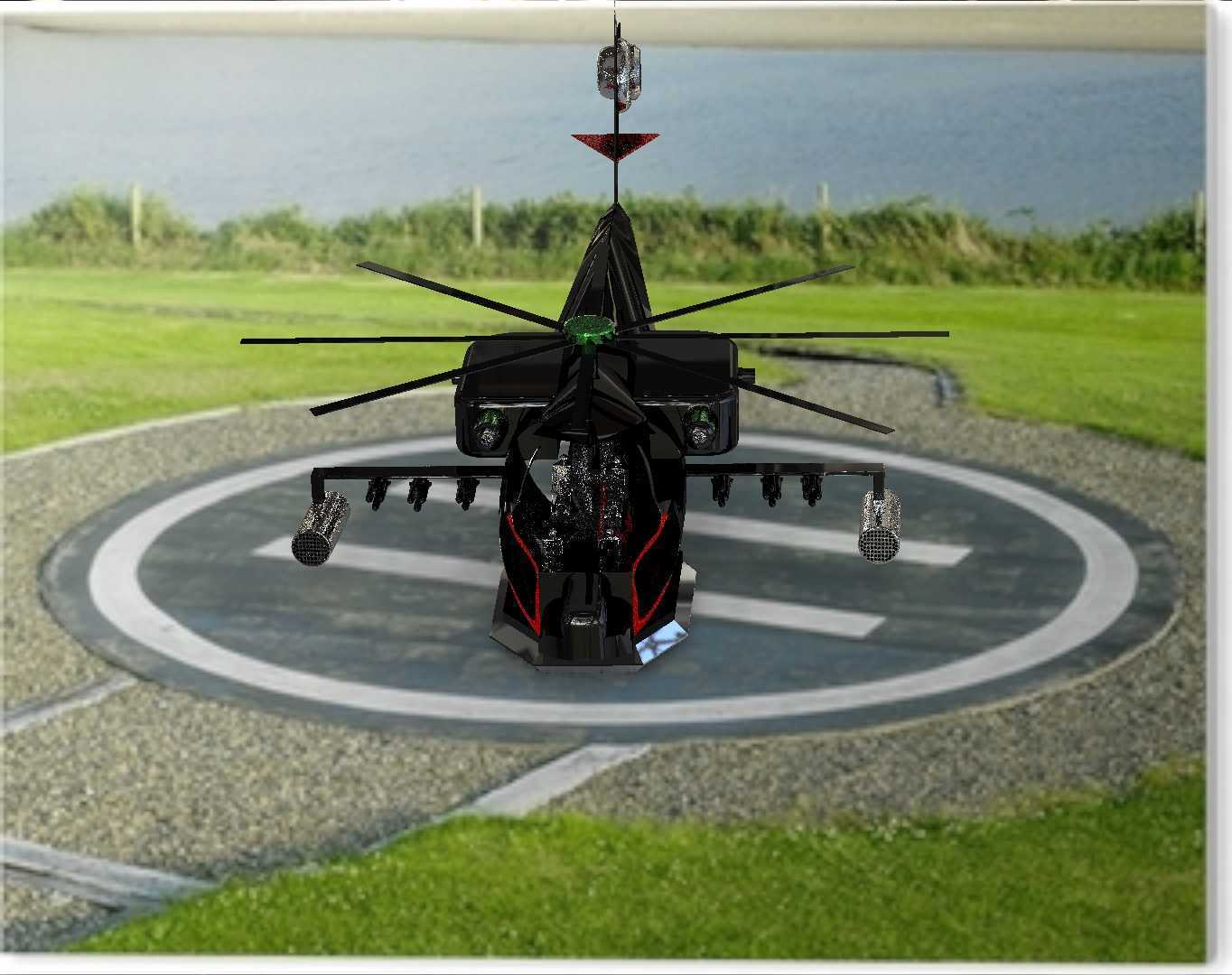

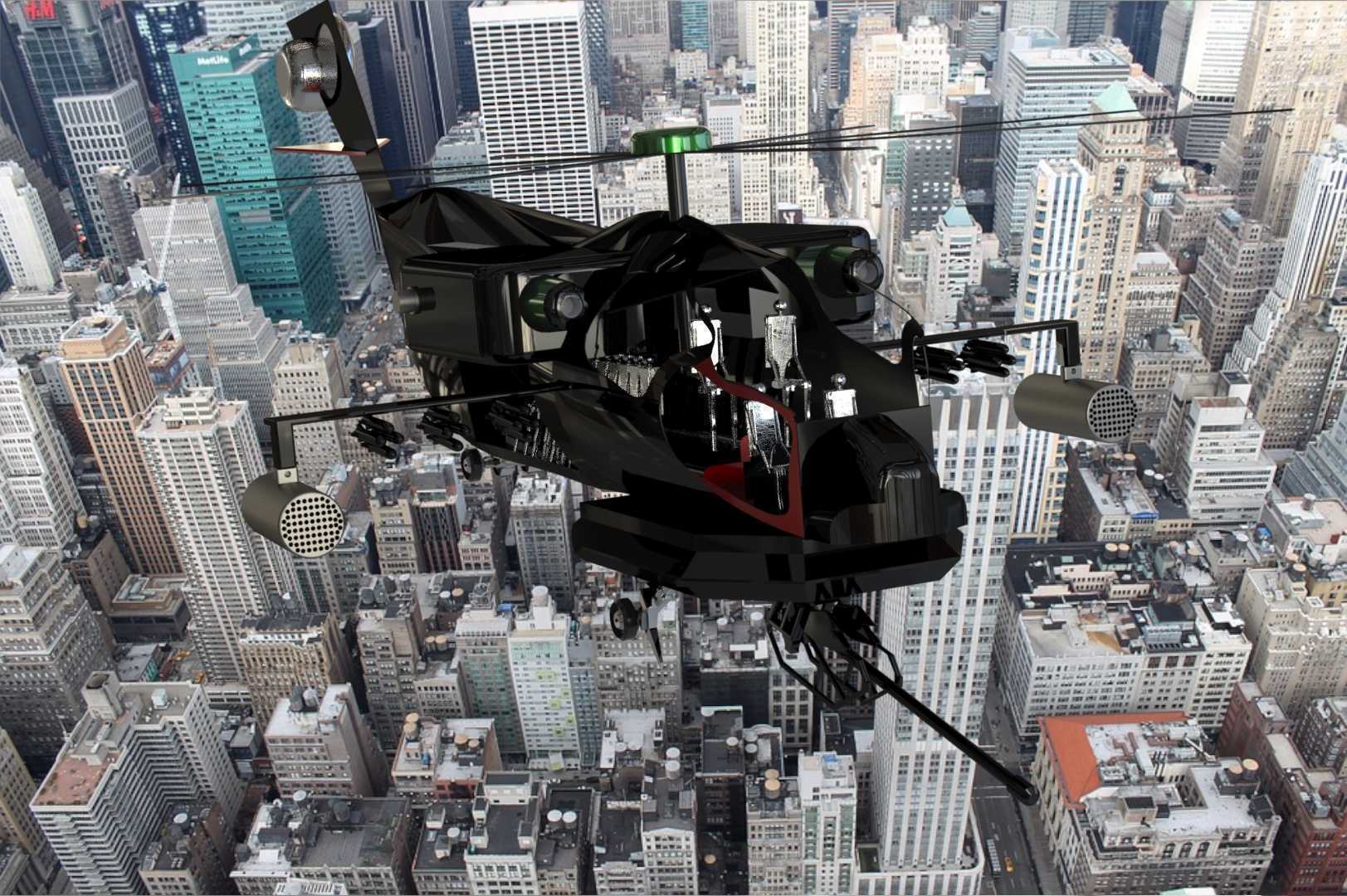

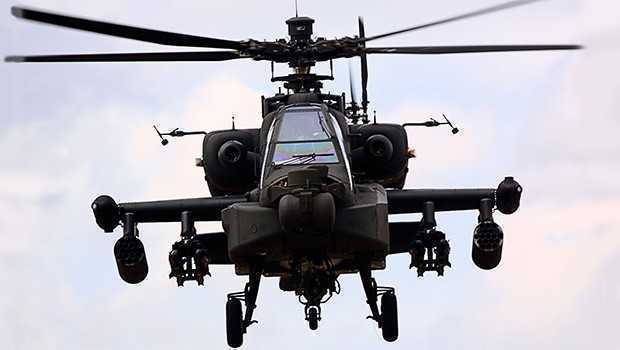

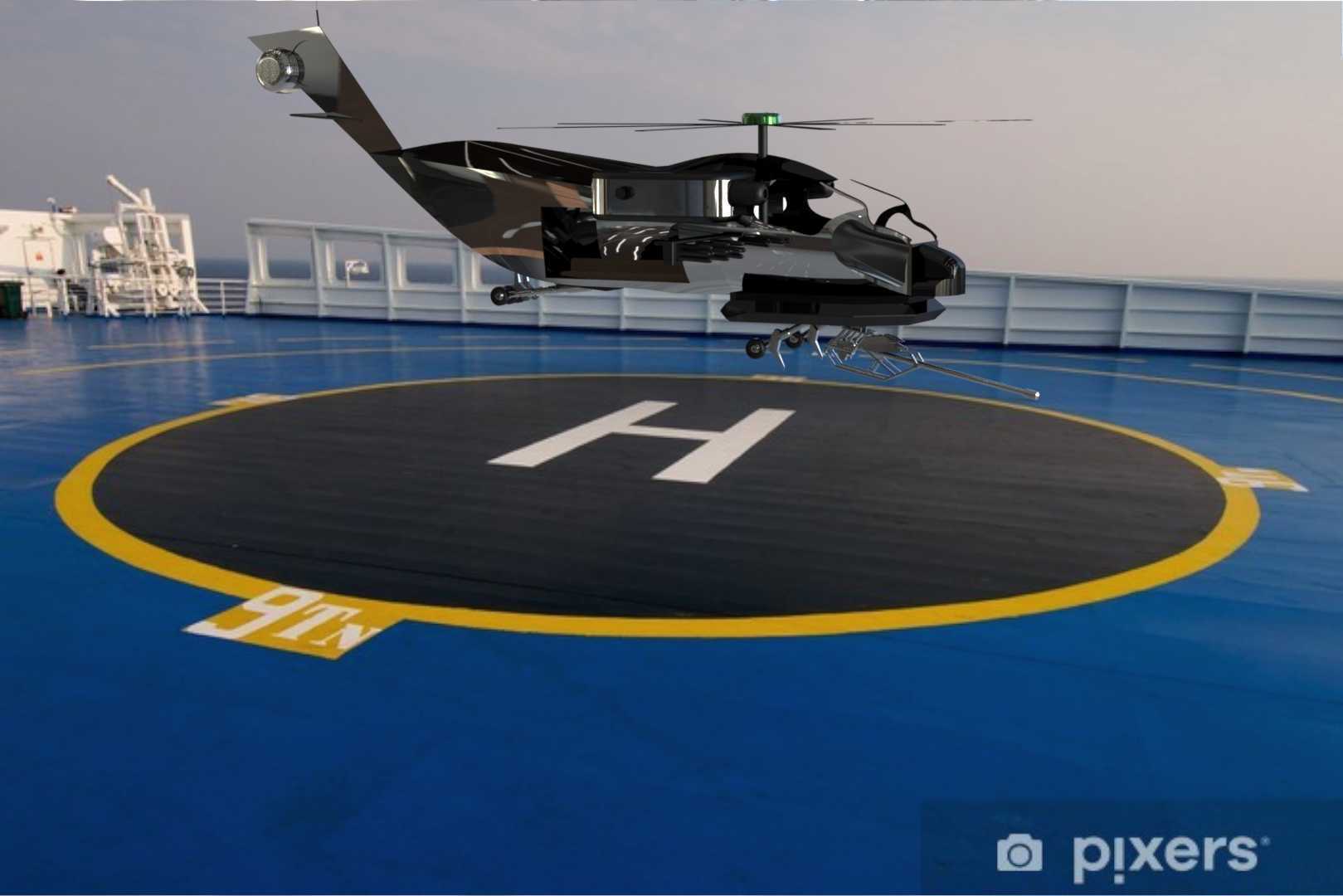

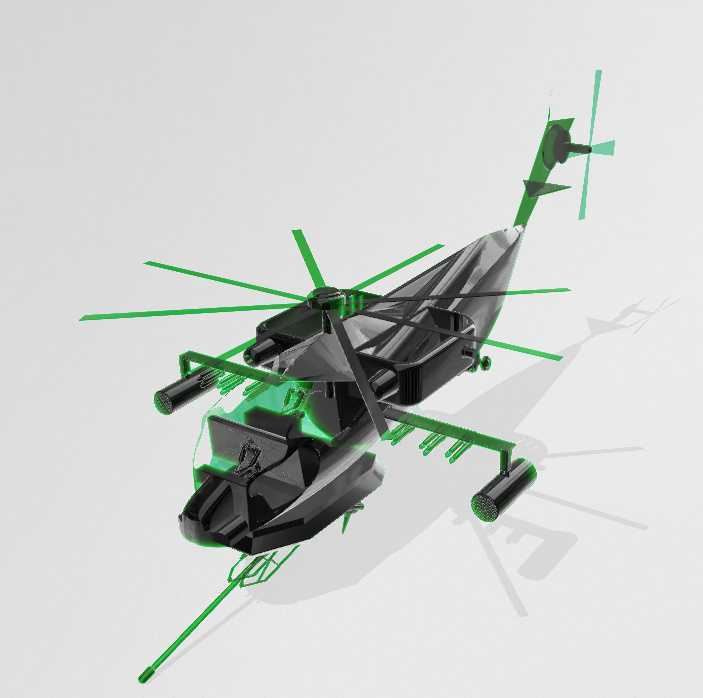

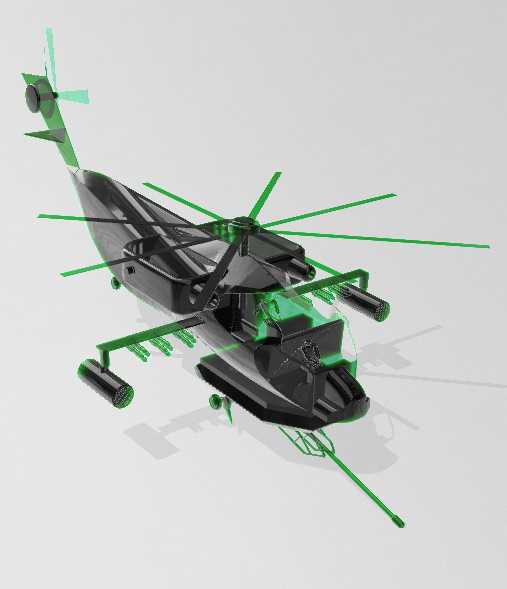

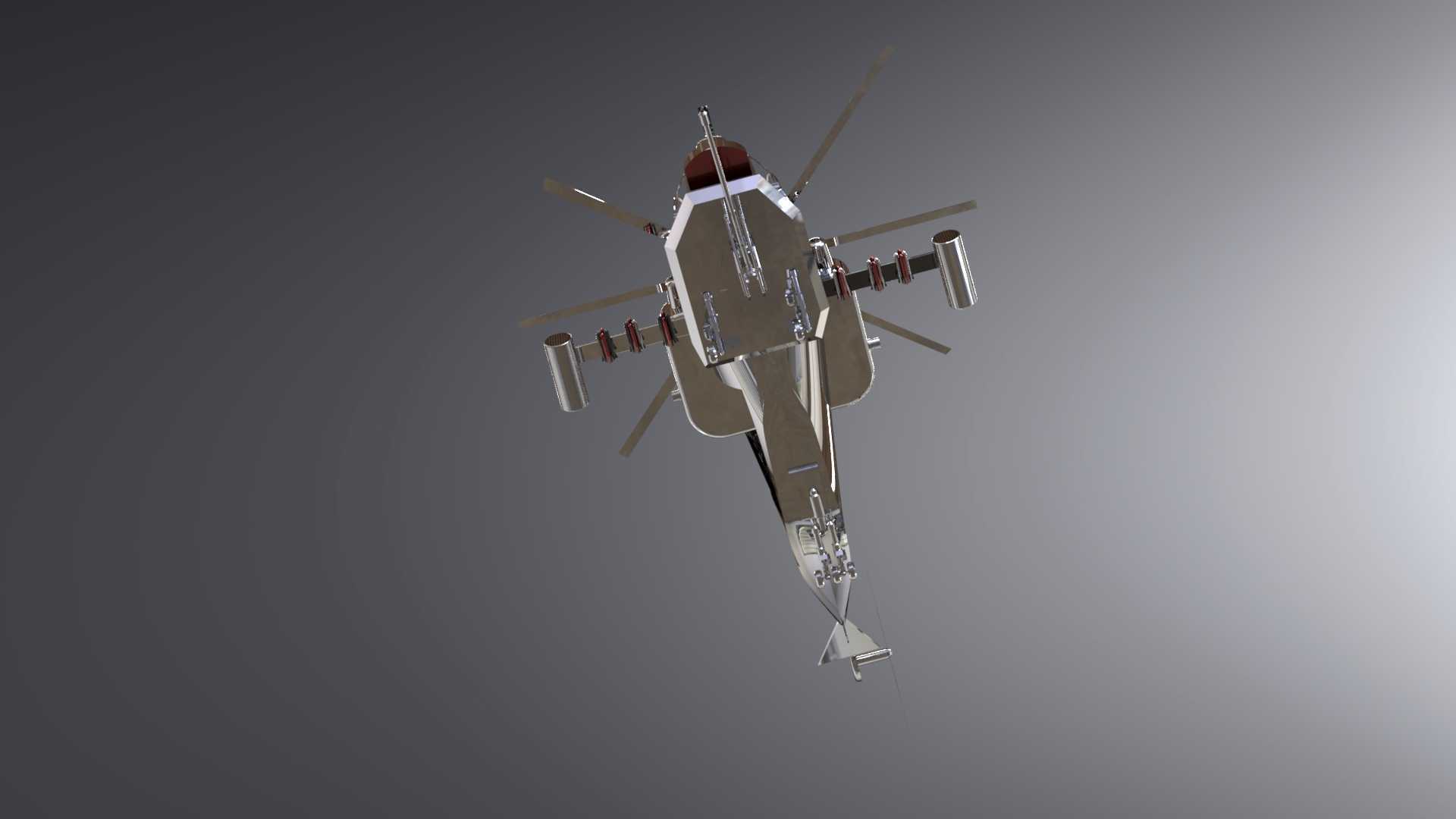

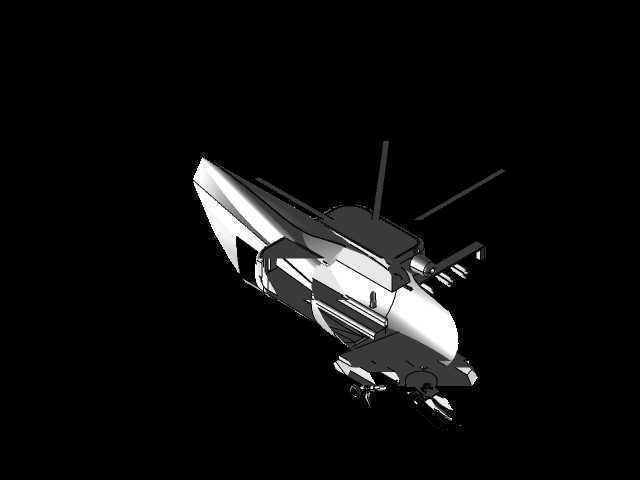

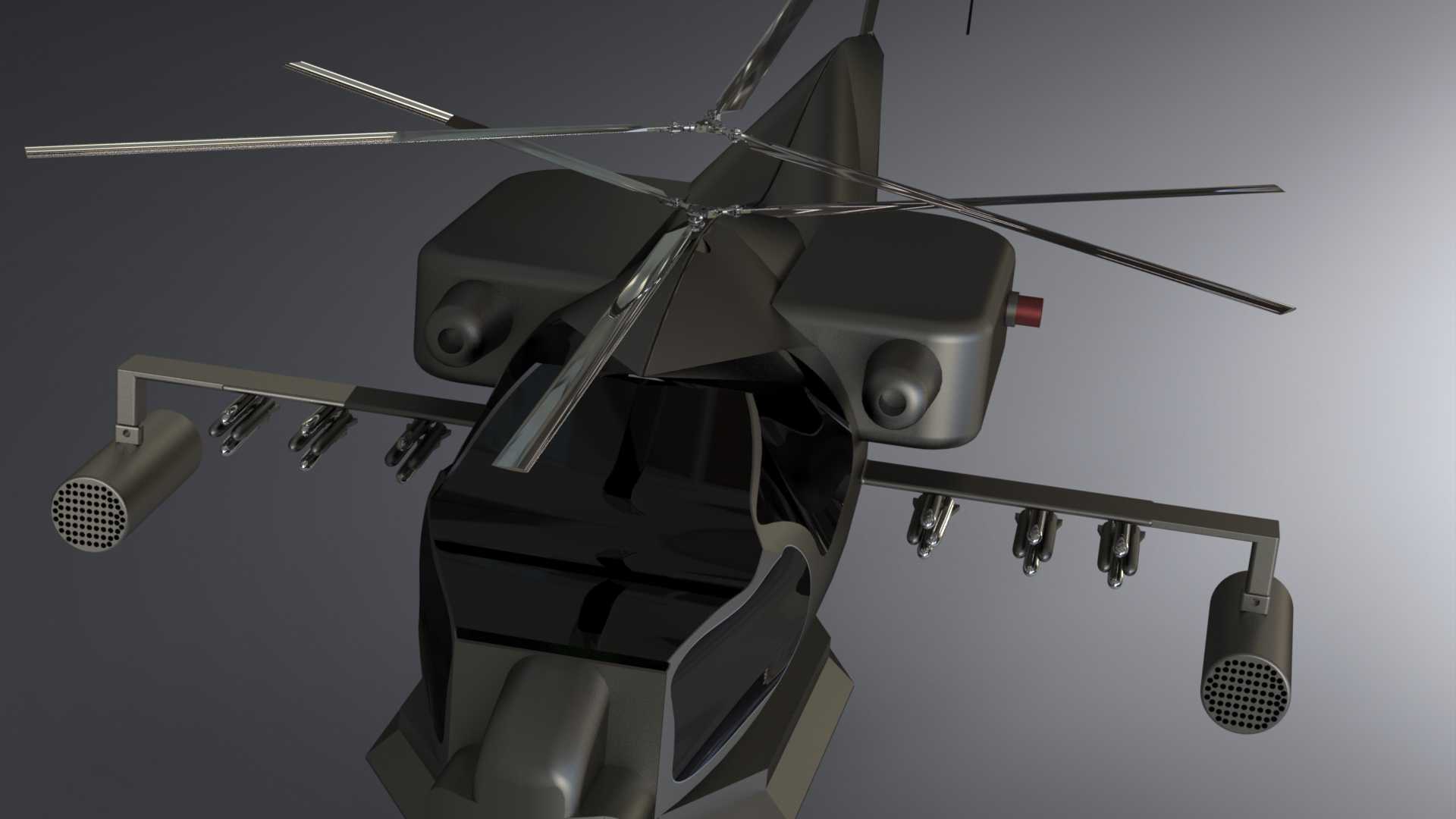

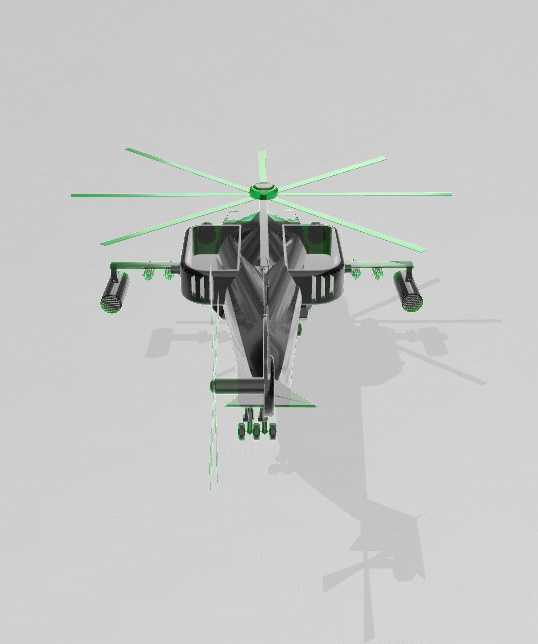

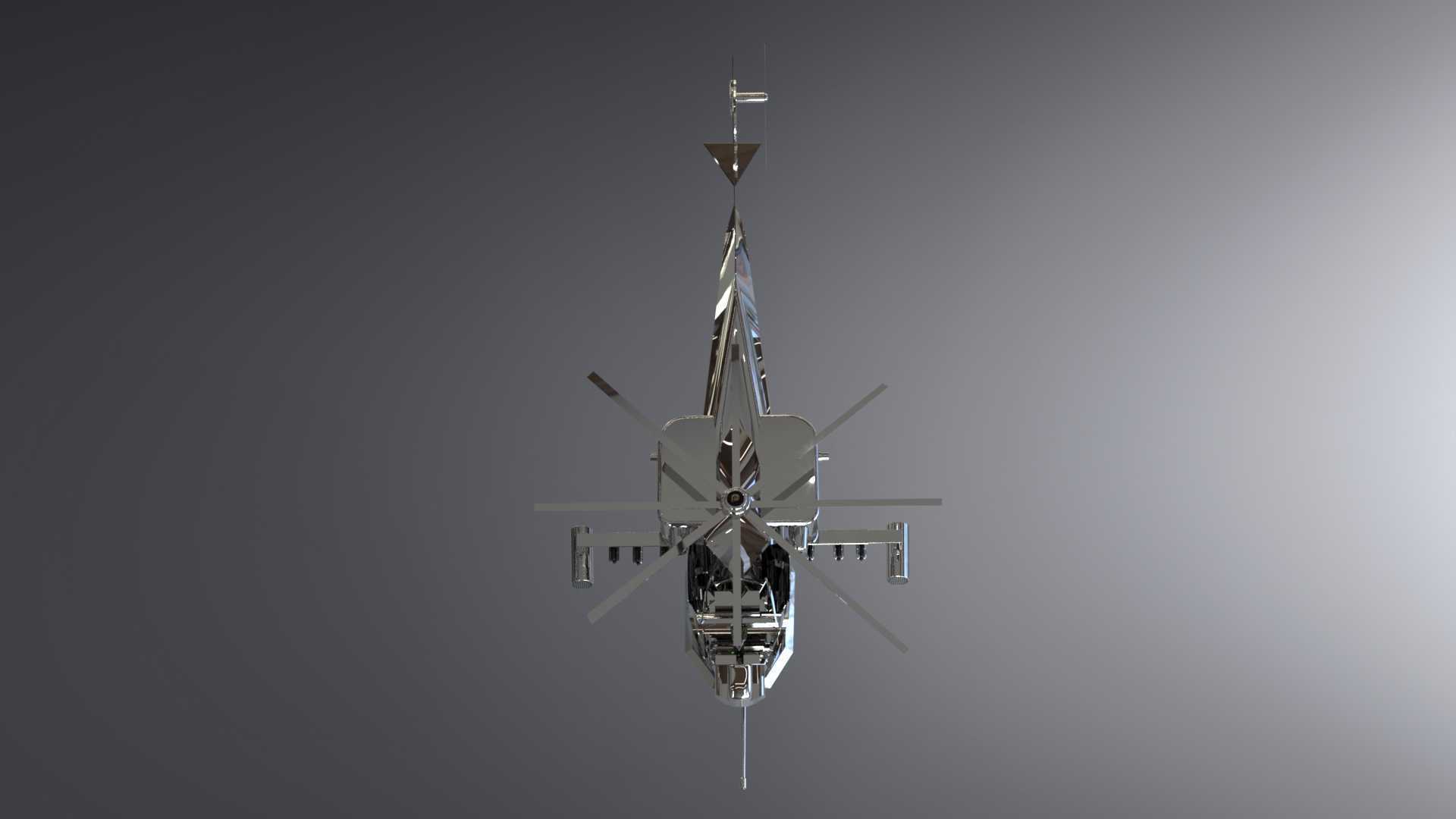

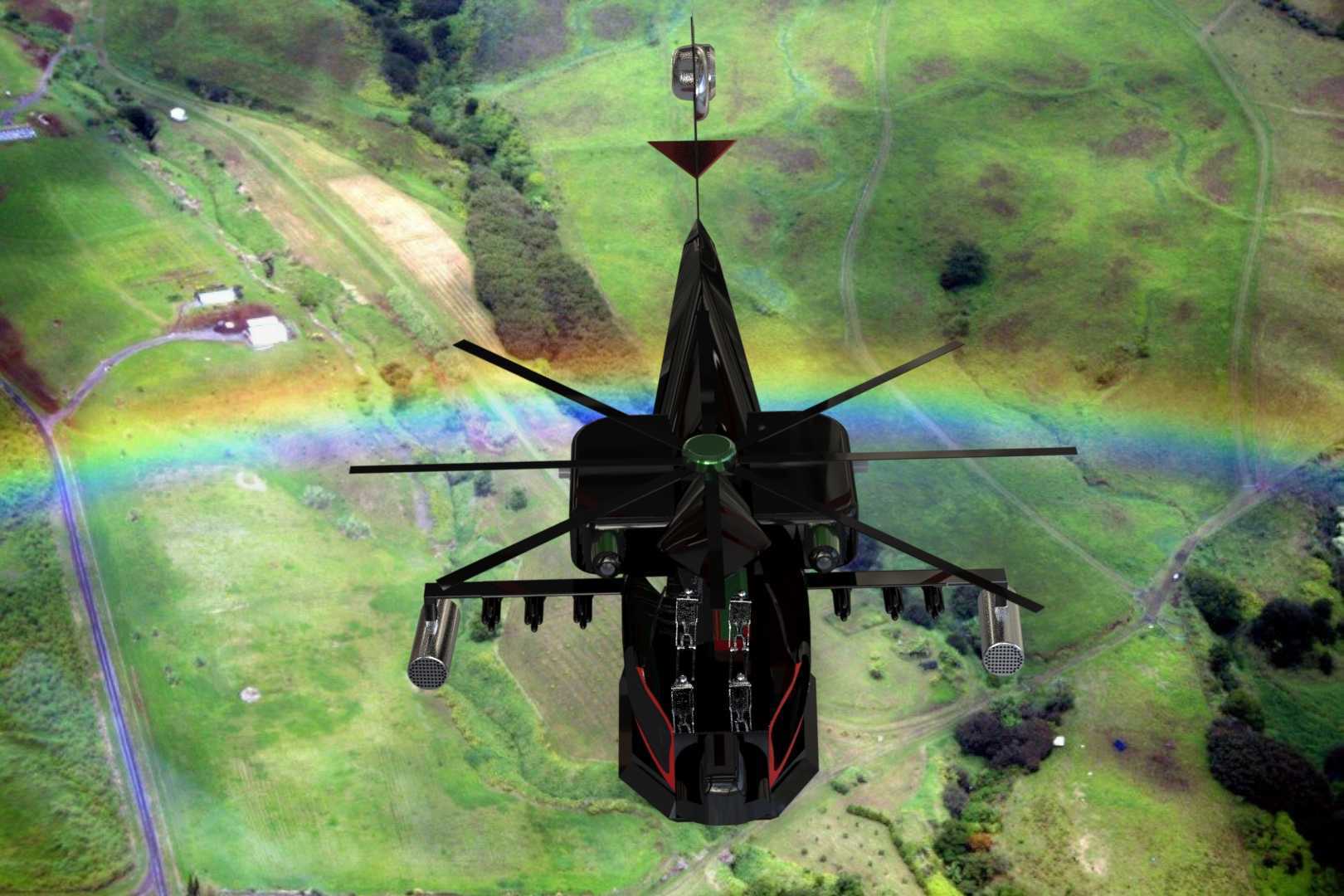

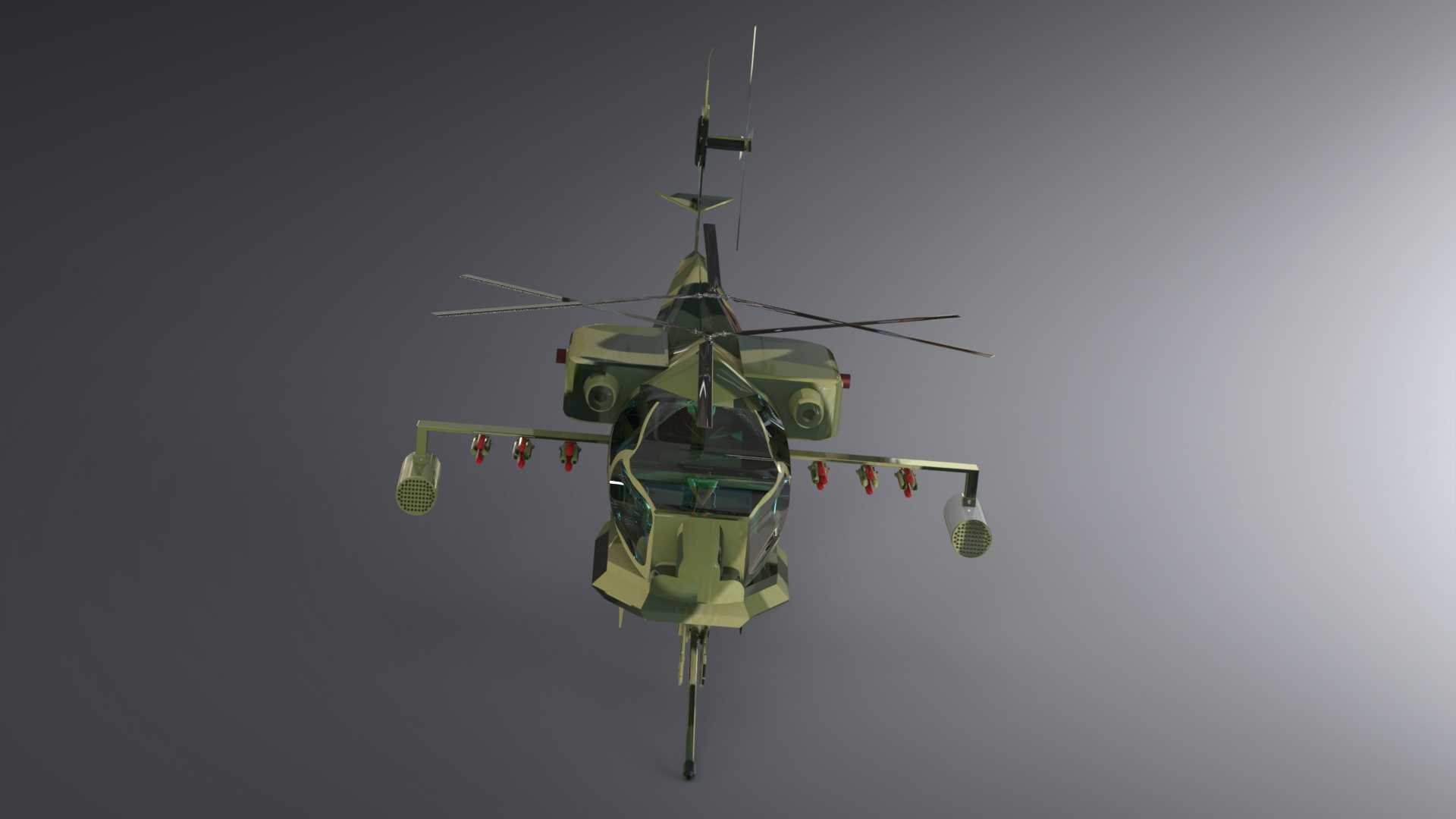

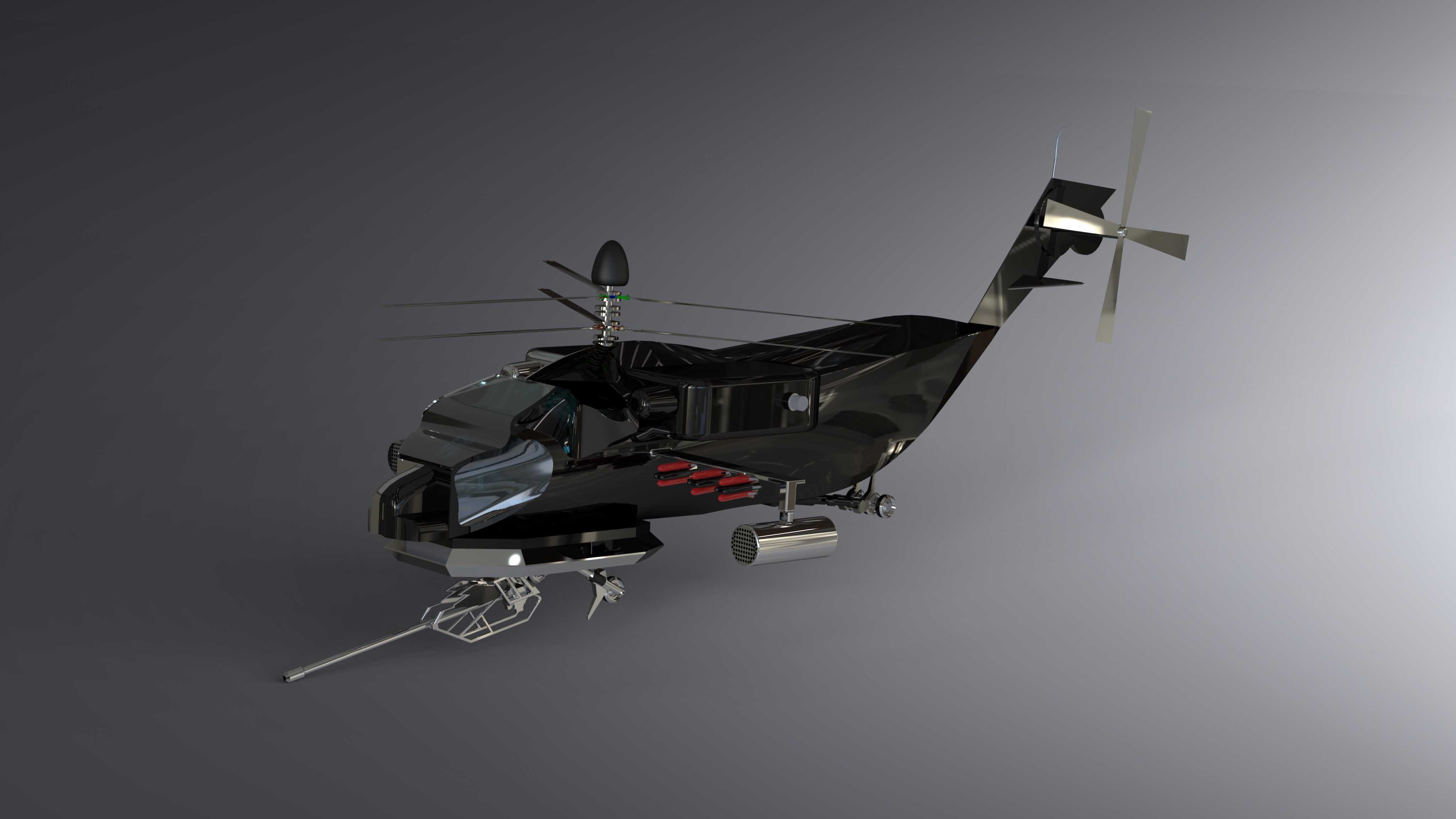

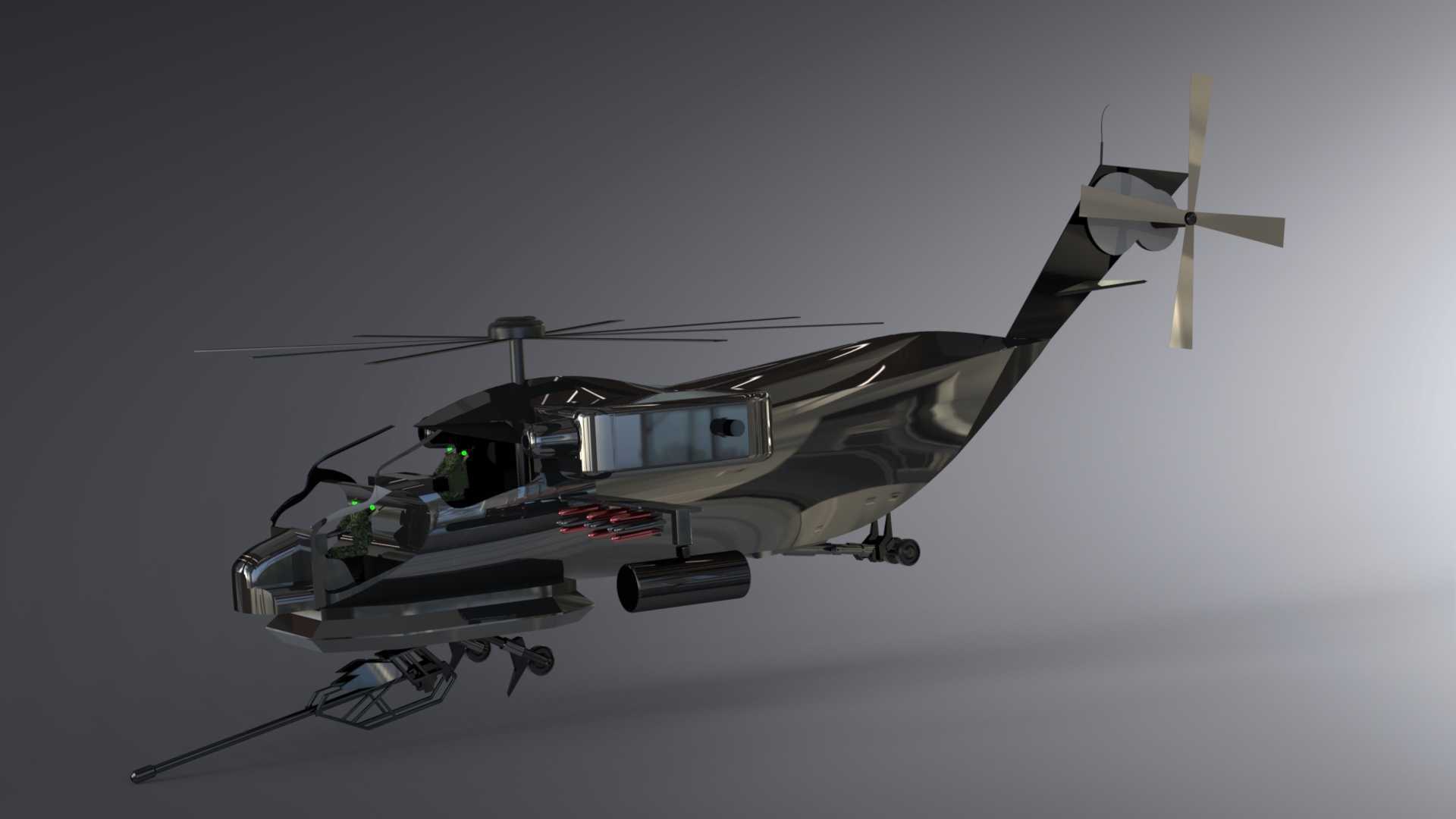

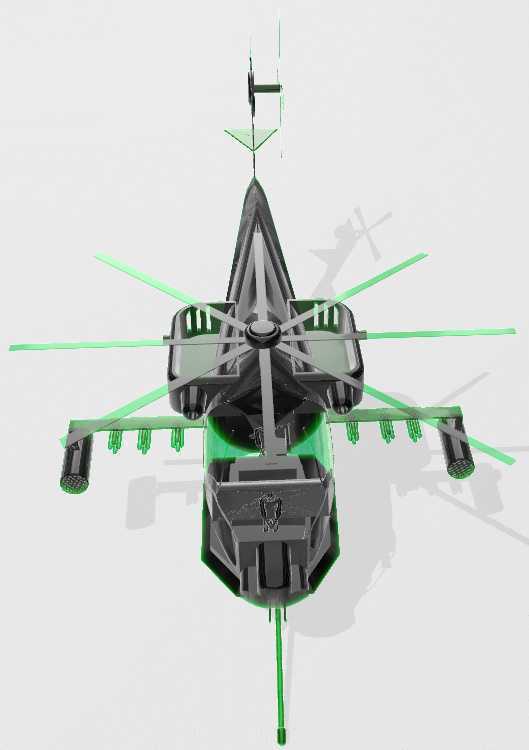

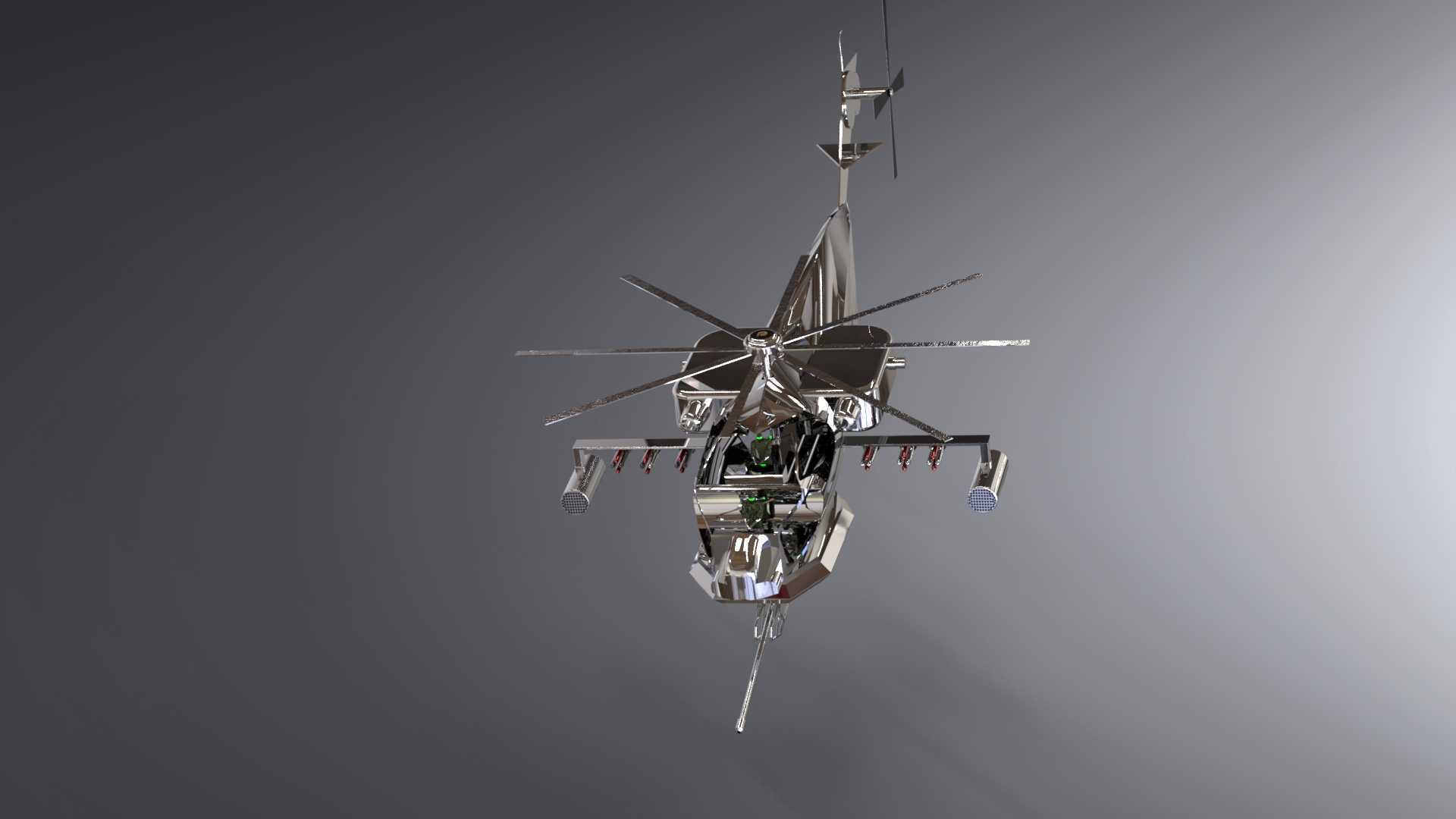

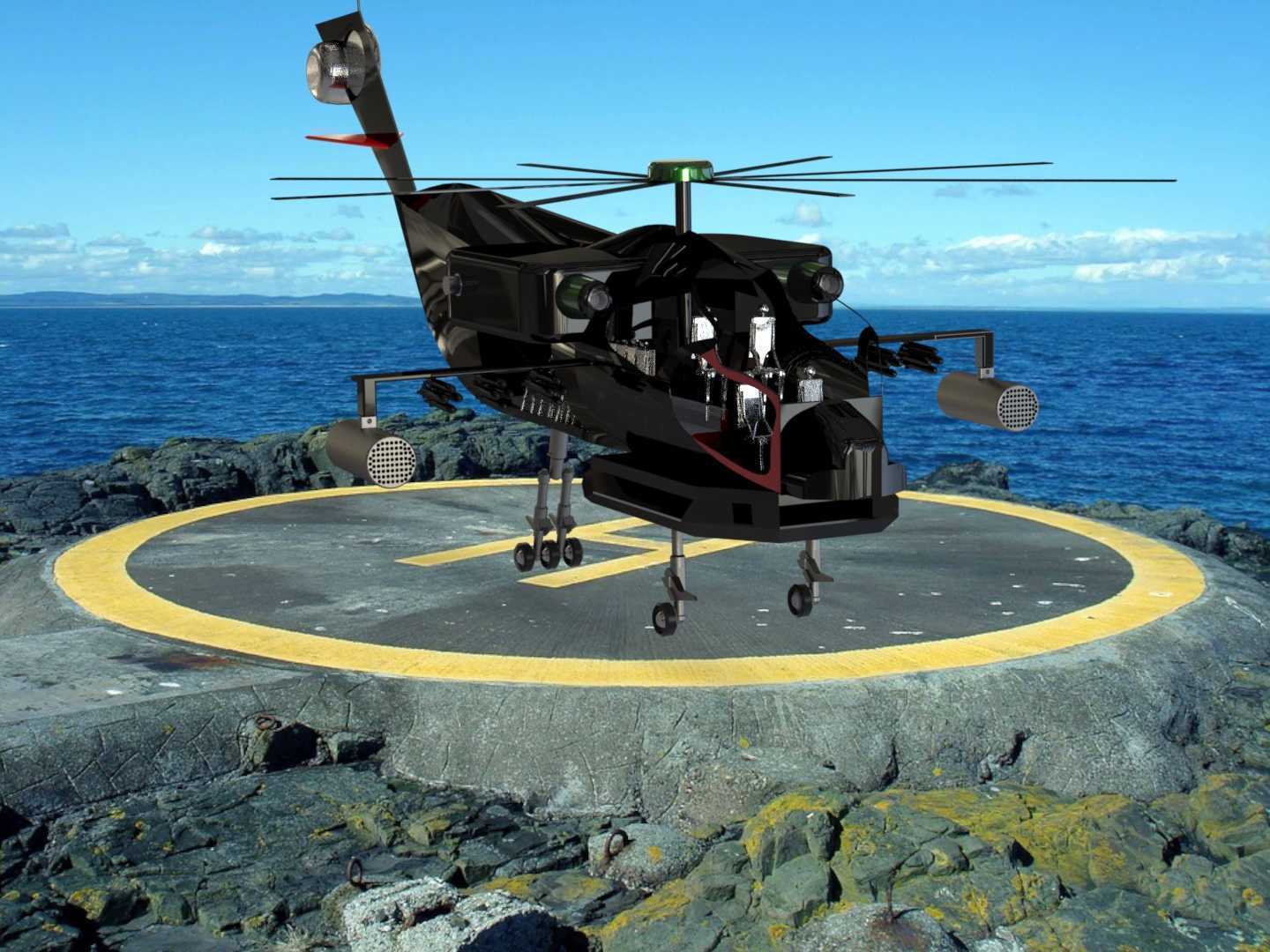

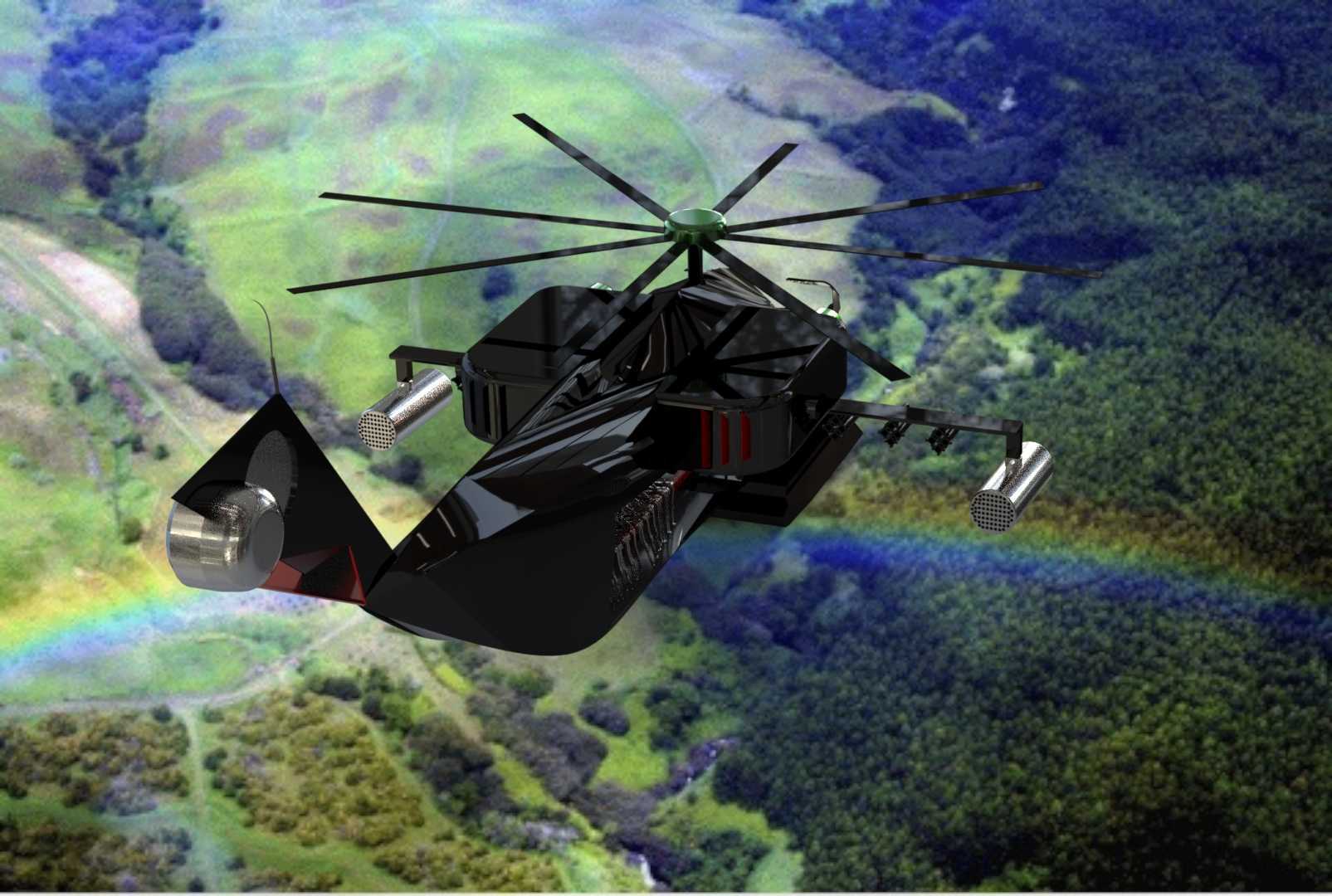

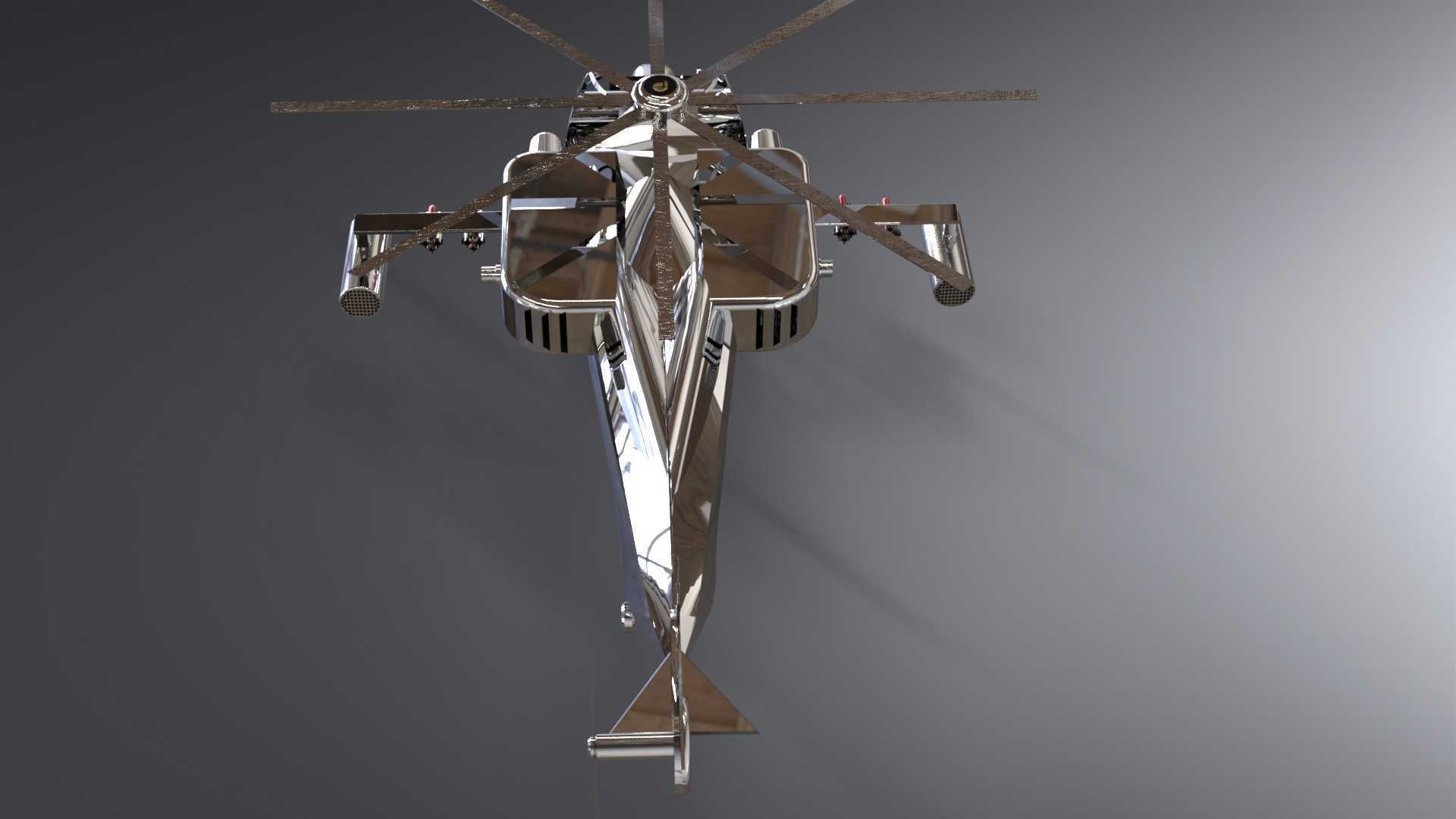

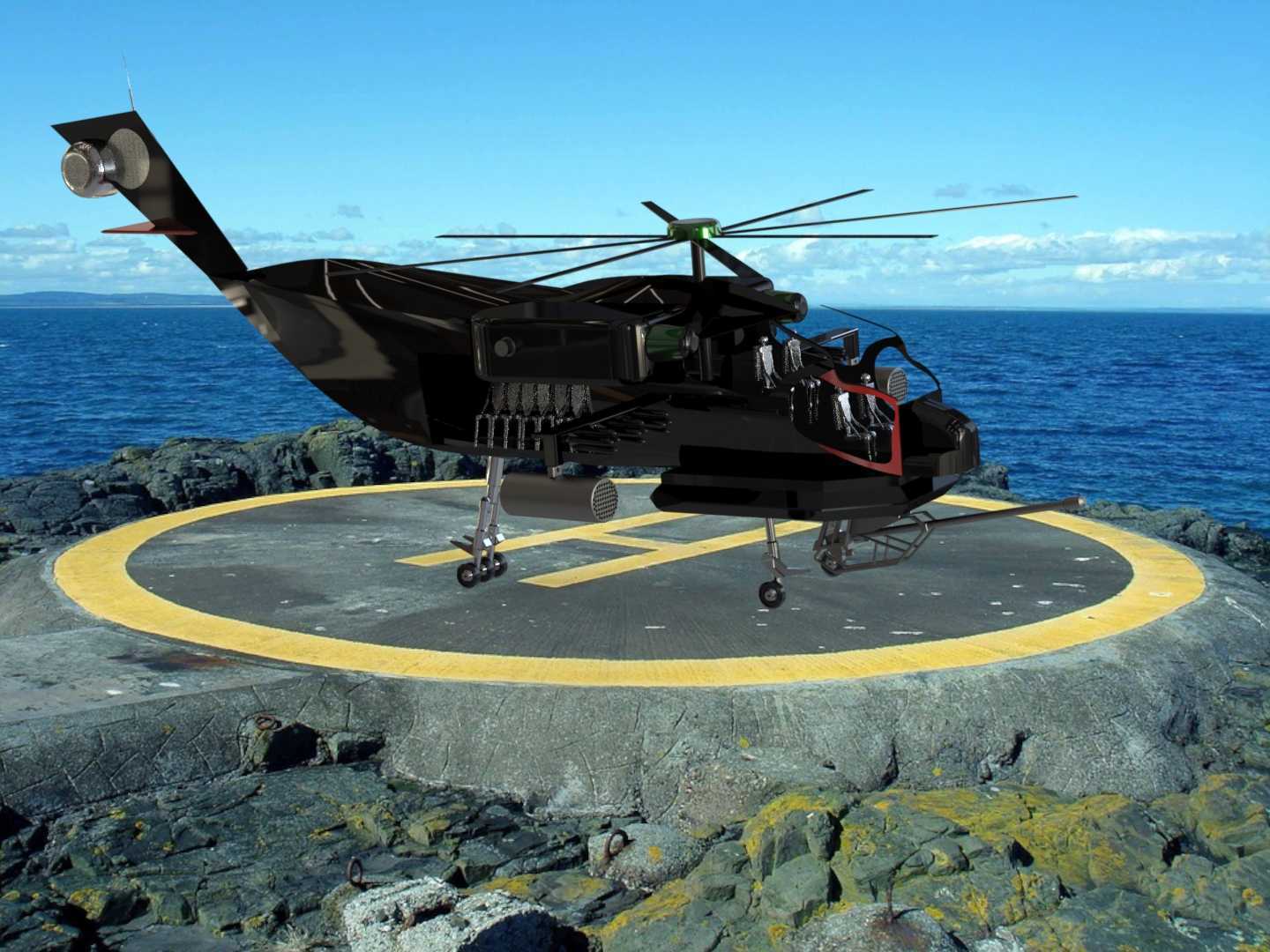

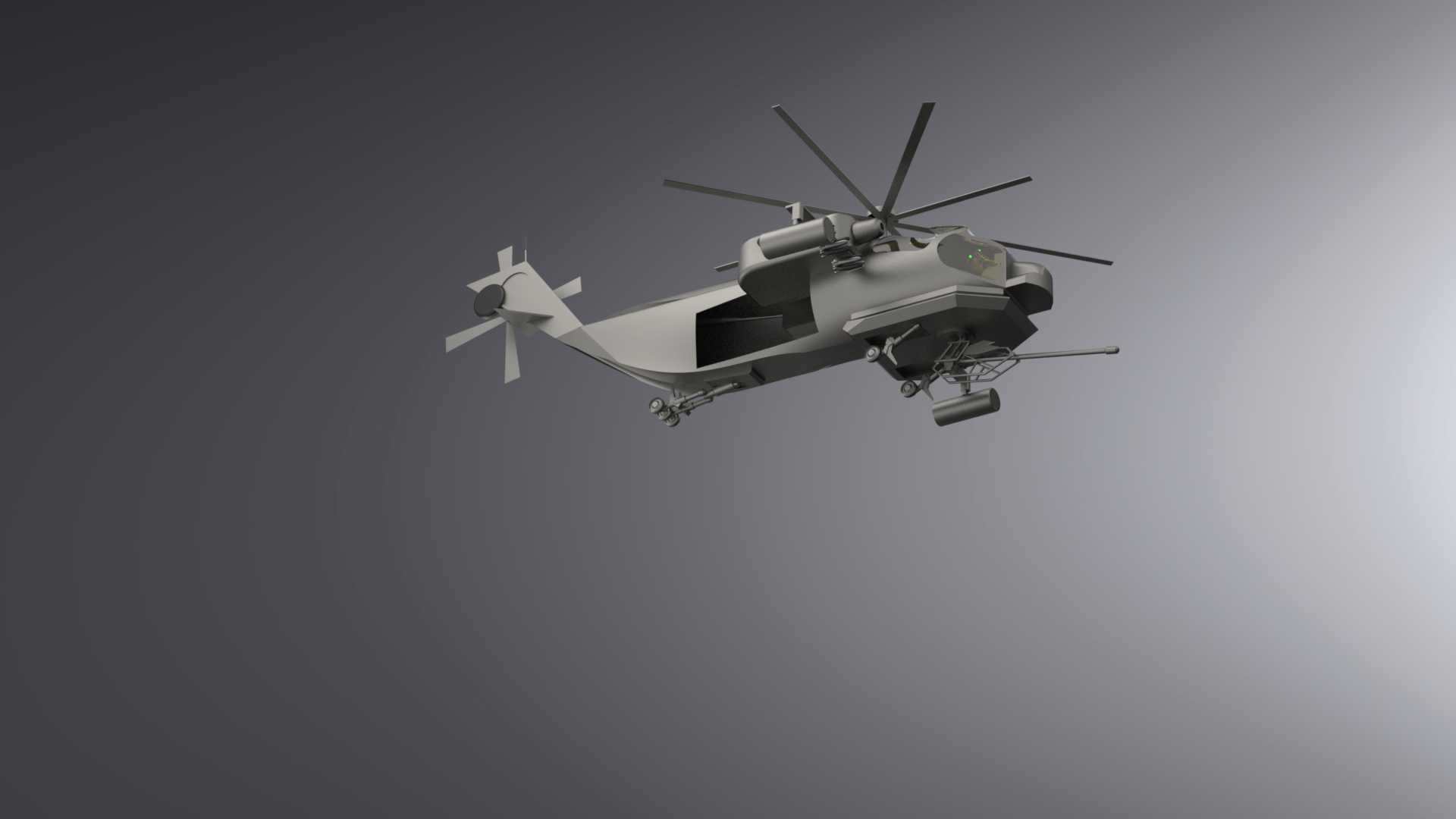

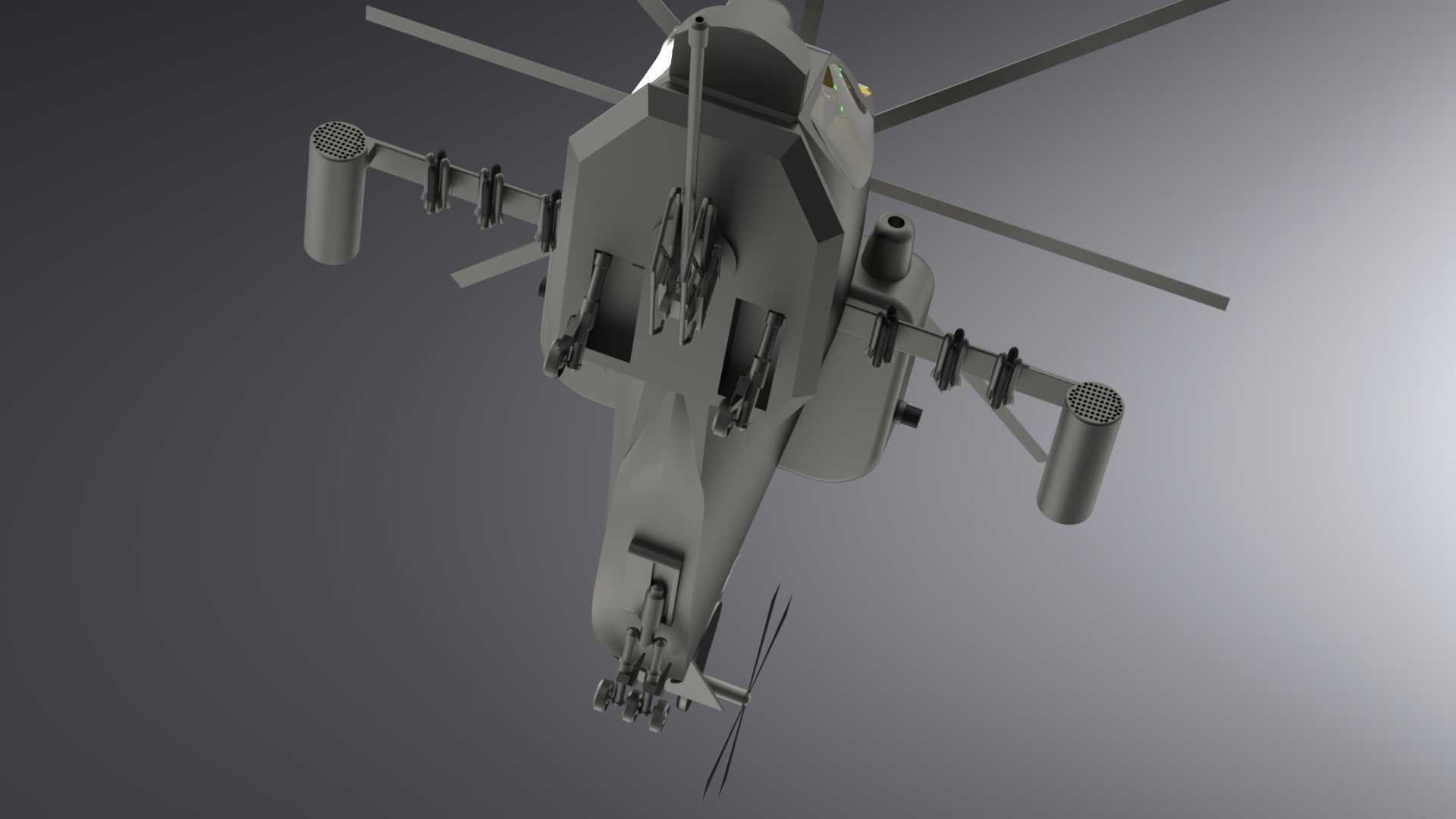

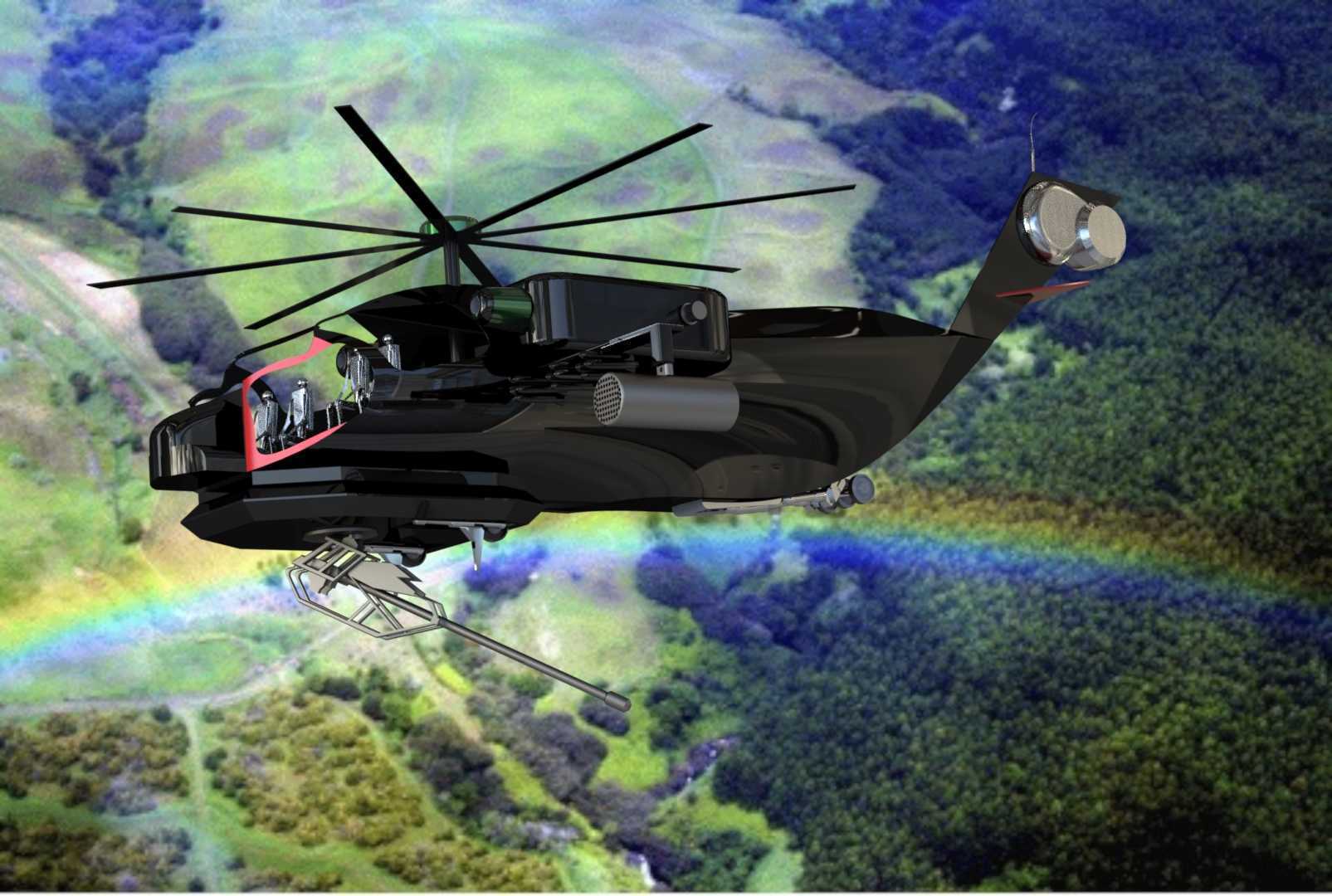

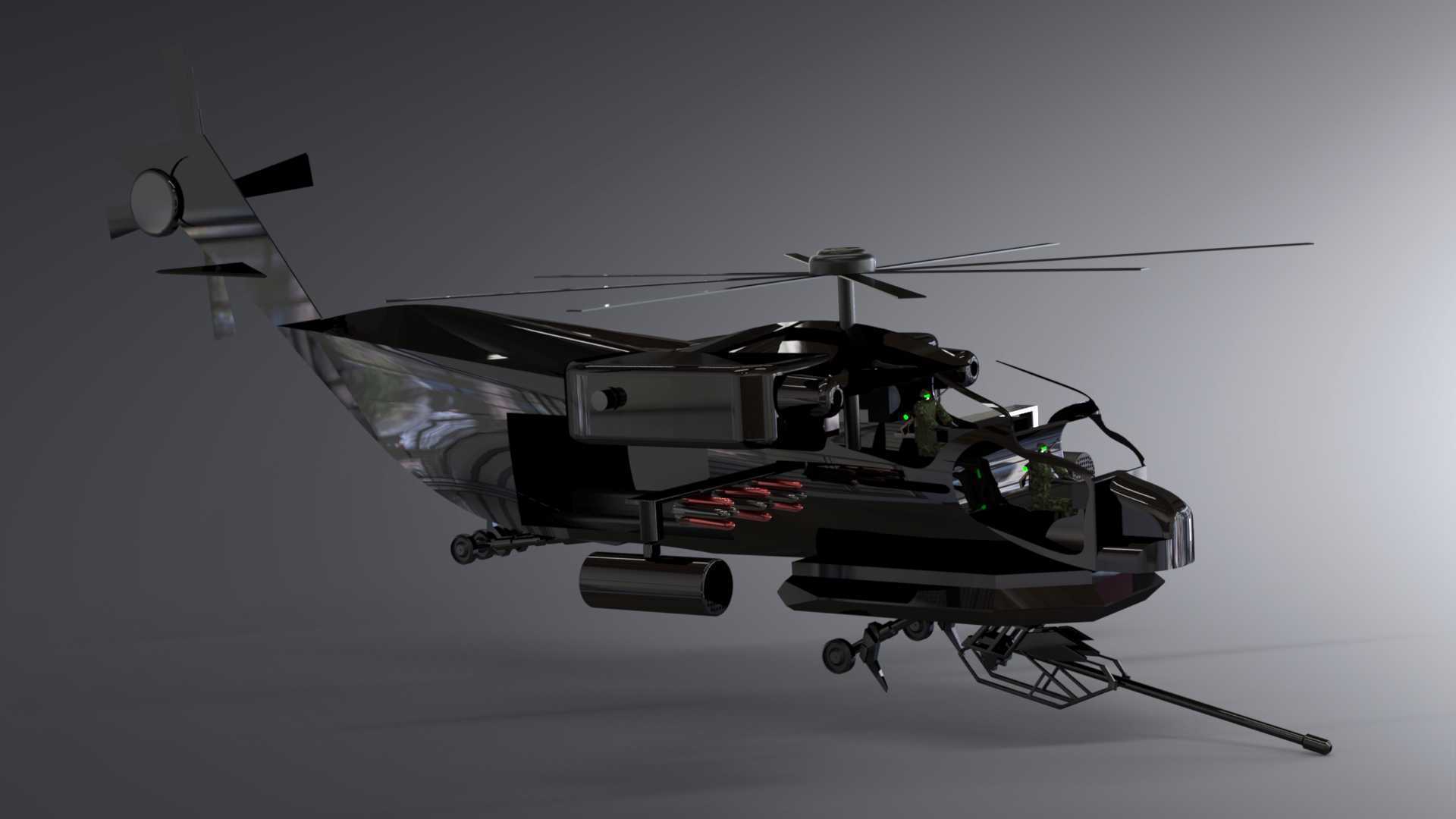

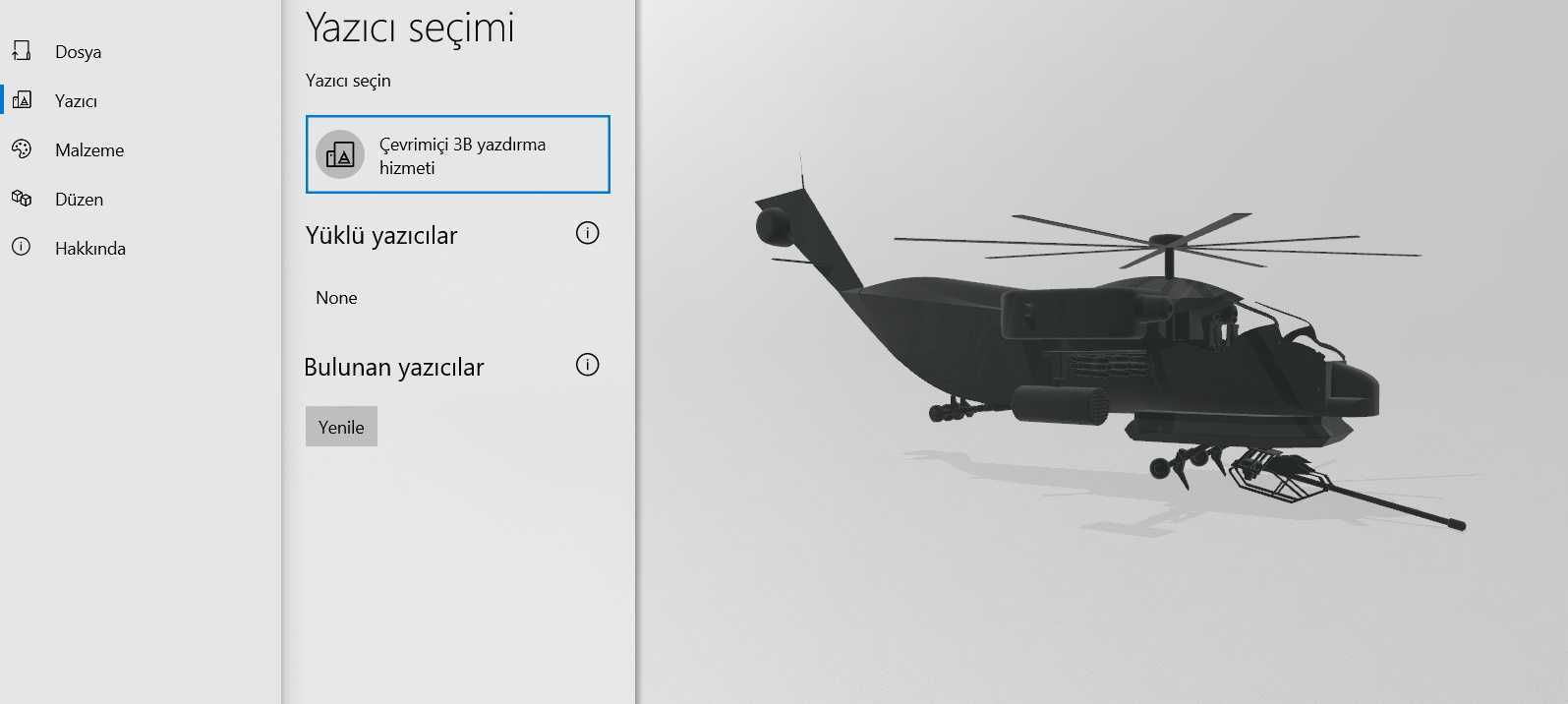

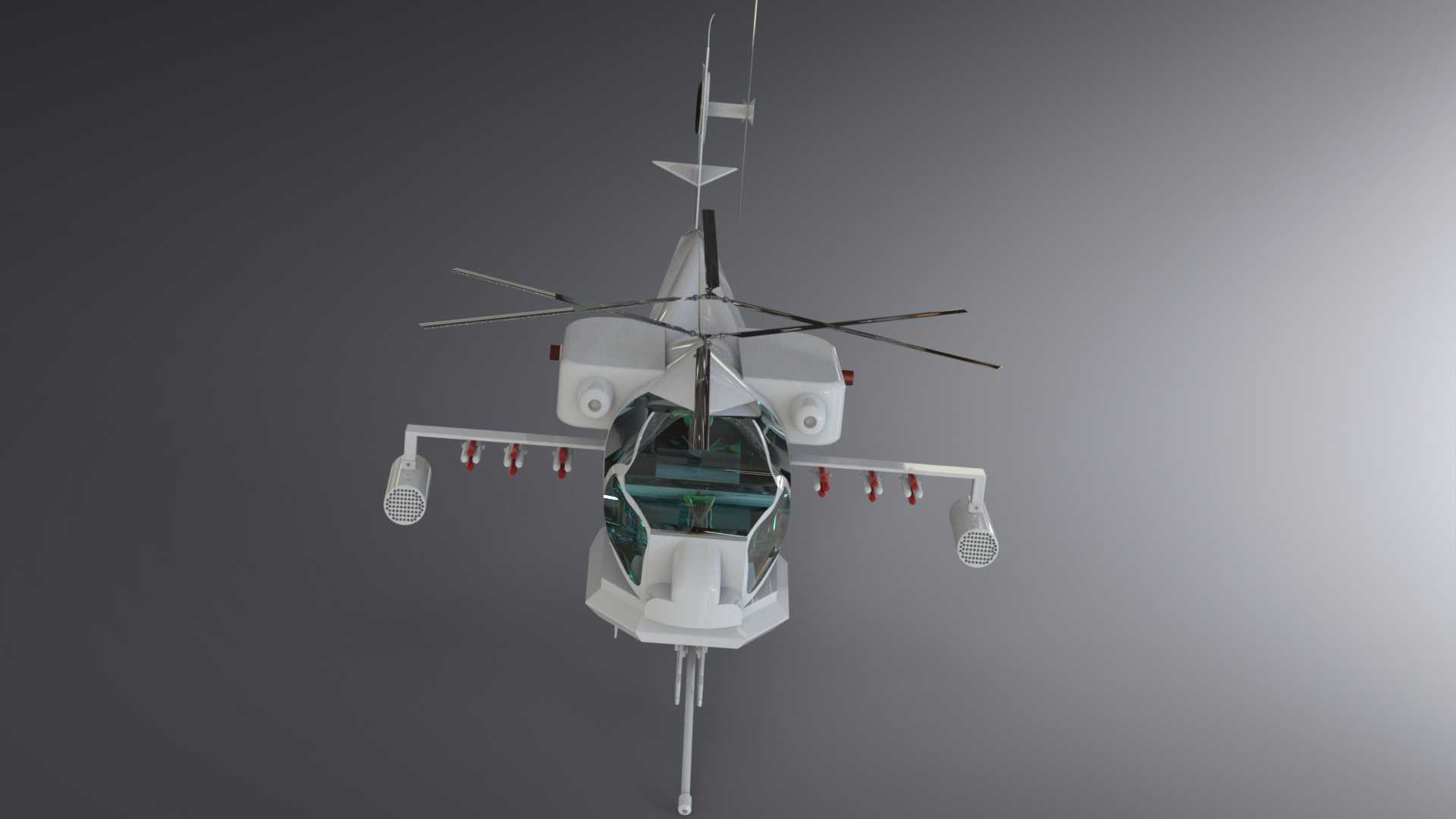

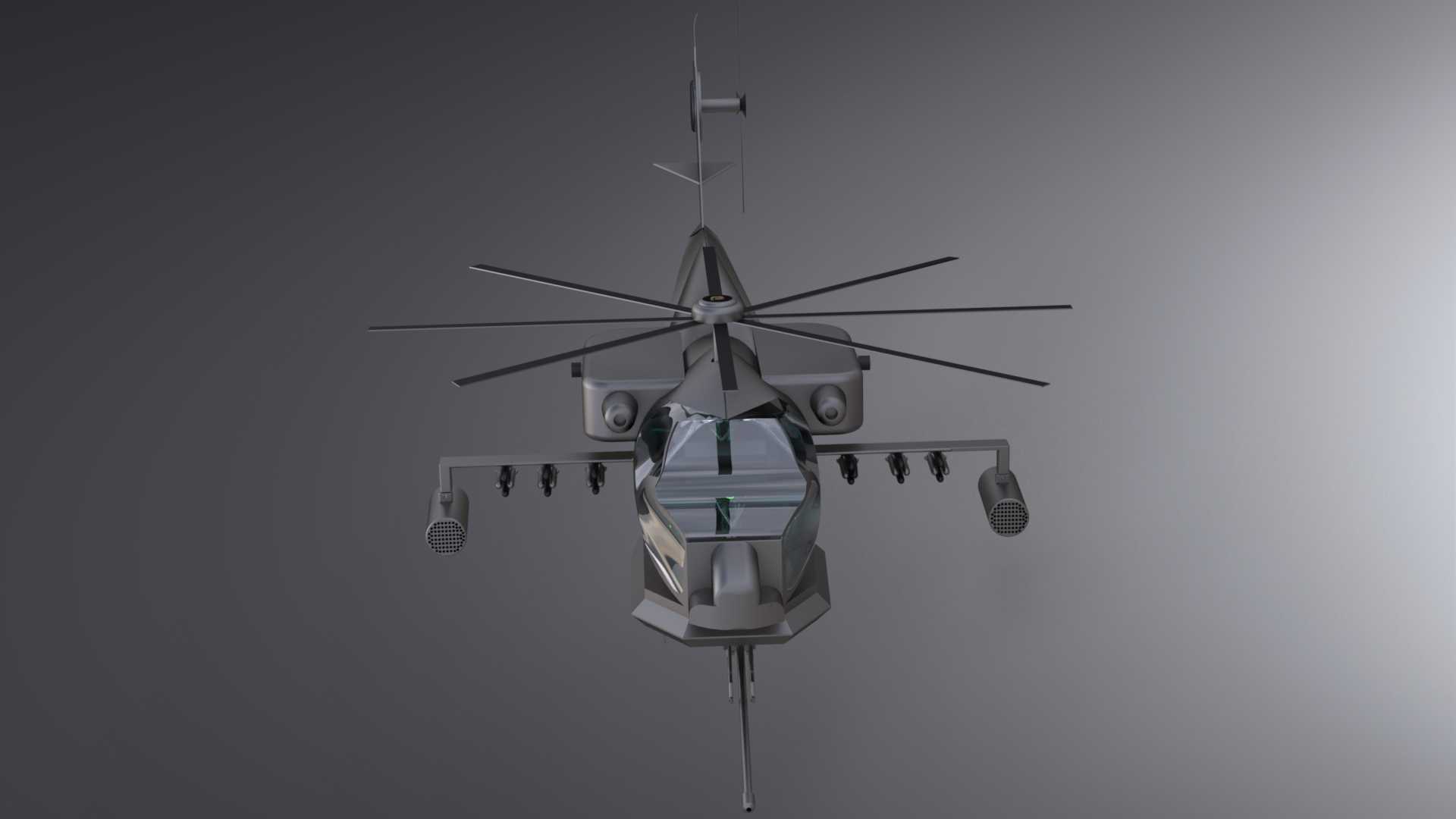

　　这款AH-64衍生型武装直升机的三维设计，首先要锚定近距空中支援、反坦克作战、低空护航这三类核心任务场景的实际需求，区别于通用运输直升机的设计逻辑，整体构型围绕火力投射、战场生存、低空机动三个核心维度做适配调整。从安装边界来看，整机旋翼展开后的最大宽度控制在15米级，机身长度不含空速管约17.8米，尾桨顶端距地面高度约4.6米，这个尺寸边界既满足现役野战起降场地的尺寸要求，也能适配多数简易机库的容纳标准，不需要额外改造场站保障设施。设计思路上没有完全照搬原版AH-64的成熟构型，而是在保留经典串列双座驾驶舱布局的基础上，调整了机身侧面武器短翼的安装角，短翼下的四个挂点预留了通用接口，既可以挂载反坦克导弹发射巢，也能换装火箭弹发射筒、

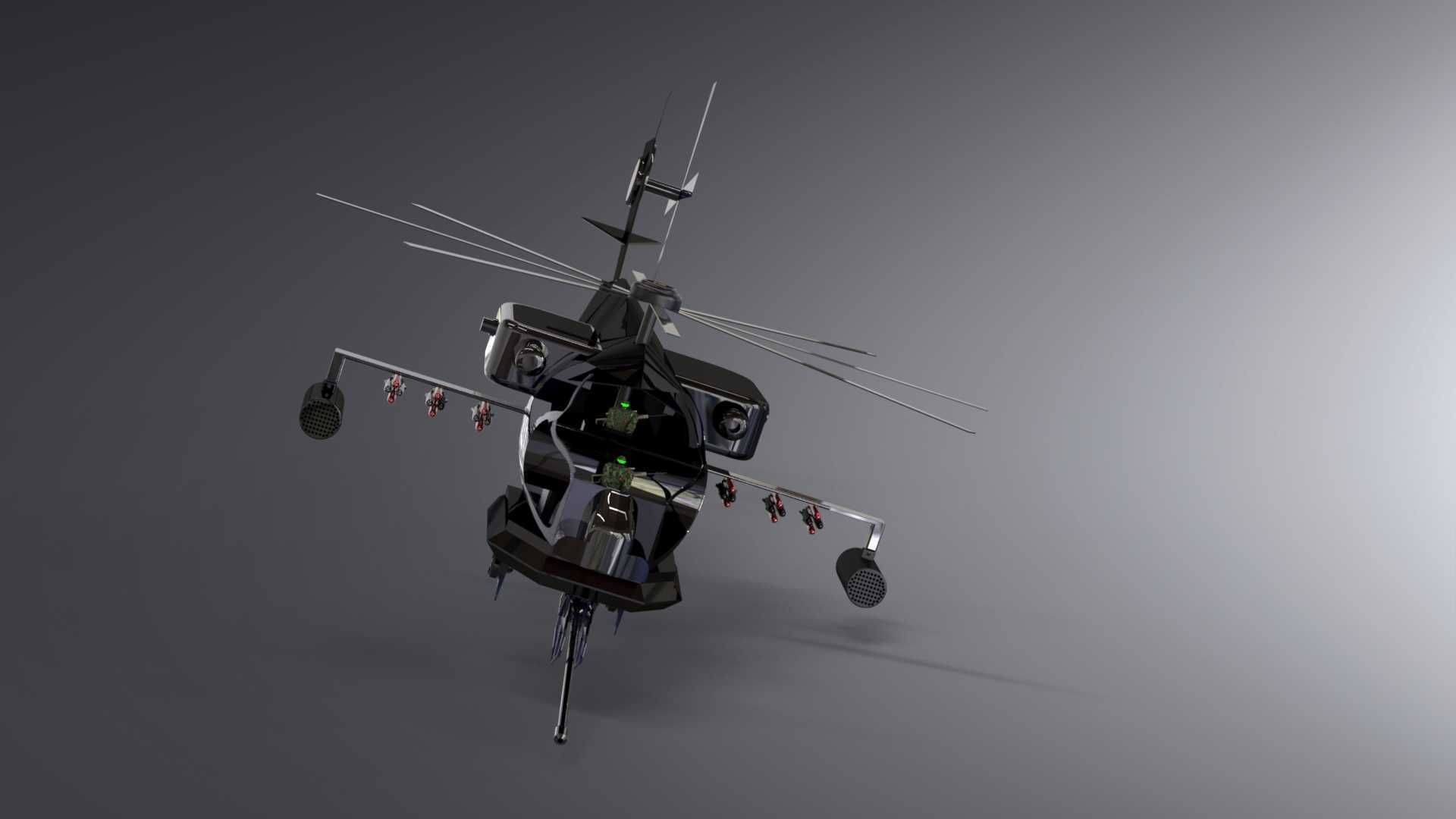

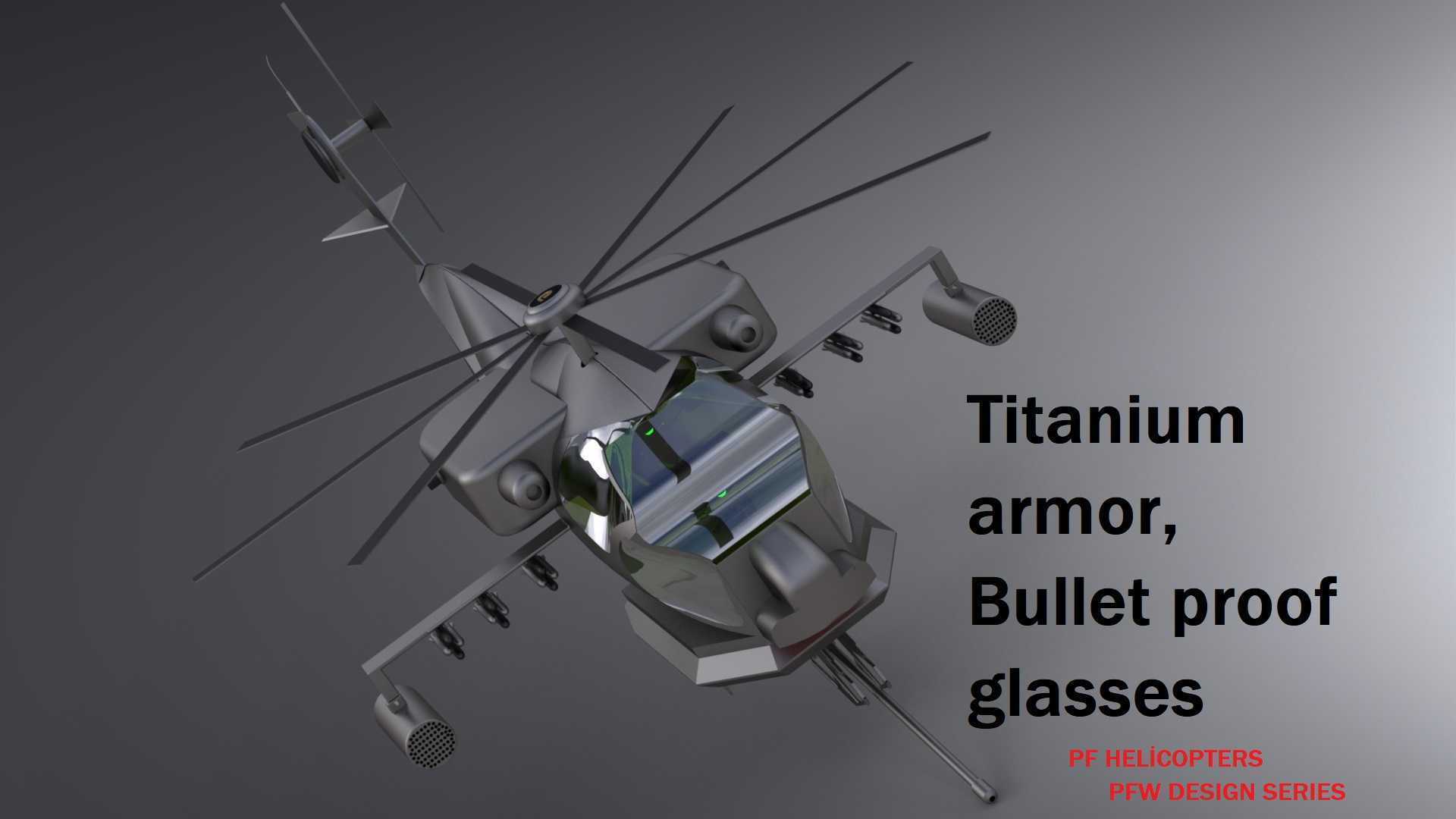

　　副油箱或者近距空空导弹，挂点的载荷边界按单挂点最大300kg做结构强化，避免不同载荷配置下出现结构应力集中的问题。驾驶舱的装甲防护布局做了优化，座舱盖的防弹玻璃倾角调整了2度，在不影响飞行员前向、下向视野的前提下，提升了对12.7mm口径弹药的防御能力，座舱内部的座椅安装点预留了抗坠毁结构的变形余量，坠撞时的吸能行程控制在30cm到45cm之间，能在垂直落地速度不超过12m/s的情况下保障乘员生存空间。旋翼系统的设计上，主旋翼采用四叶复合材料桨叶，桨叶翼型选用低速高升力翼型，桨尖做了后掠设计，能降低前飞时的桨尖涡流噪声，同时提升旋翼的悬停效率，尾桨采用经典的十字交叉布局，安装在尾梁左侧，距离垂尾的间隙预留了足够的维护操作空间，

　　地勤人员不需要特殊工装就能完成尾桨桨叶的更换作业。机身中部的动力舱段做了红外抑制设计，排气口朝向斜上方，能和旋翼下洗气流充分混合，降低红外信号特征，动力舱的维护口盖采用快拆结构，日常检查时不需要拆除周边蒙皮就能完成核心部件的巡检。机头下方的航炮转塔预留了两自由度转动机构的安装空间，方位角转动范围覆盖左右各110度，俯仰角覆盖正10度到负60度，能在低空飞行时直接对地面目标实施压制射击，不需要调整整机姿态就能完成目标跟踪。起落架采用后三点式固定起落架，起落架的缓冲行程做了加长设计，能在粗糙场地起降时吸收更大的冲击载荷，主起落架的轮距控制在2.8米，避免地面滑行时出现侧翻风险。短翼上方的机身蒙皮做了微棱边处理，能降低雷达反射截面积，

　　虽然不是隐身构型，但能在复杂电磁环境下缩短被敌方雷达发现的距离。尾梁部分的结构采用半硬壳式设计，内部预留了航电设备、燃油管路、操纵钢索的敷设通道，所有管路的固定点都间隔30cm设置一个减震衬套，避免飞行时的振动导致管路磨损。燃油箱布置在机身中部重心位置，采用自密封结构，被小口径弹药击穿后能自动封堵漏点，不会出现燃油泄漏引发的火情。串列座舱的后座是武器操作员位置，前座是飞行员位置，两个位置的操纵系统都采用冗余设计，任意一套操纵系统失效后，另一套仍能完成基本的飞行控制，两个座舱之间设置了防弹隔板，避免单次命中导致两名乘员同时失能。从实际用途出发，这款构型的直升机除了执行常规的反装甲、近距支援任务外，也能通过更换任务载荷执行低空侦察、武装护航、反恐处突等任务，短翼挂点的通用接口能兼容不同任务模块的快速换装，不需要对机身结构做改造就能完成任务转换。设计过程中也充分考虑了维护性需求，全机的口盖数量比原版构型增加了12%，大部分日常检查点都能在地面站立状态下触及，不需要登高设备就能完成日常巡检作业，降低了野战保障的难度。旋翼的桨叶采用分段式连接结构，单片桨叶受损后可以单独更换，不需要更换整套旋翼，降低了后勤保障的成本。尾桨的传动机构采用独立的润滑系统，和主减速器的润滑系统相互独立，单一系统出现润滑故障不会影响另一套系统的正常运转。机身表面的口盖缝隙都做了密封处理，能在小雨、沙尘环境下正常执行任务，不会因为外界环境因素导致内部设备受潮进沙。
