彩色拼装ABS材质儿童玩具压路机结构

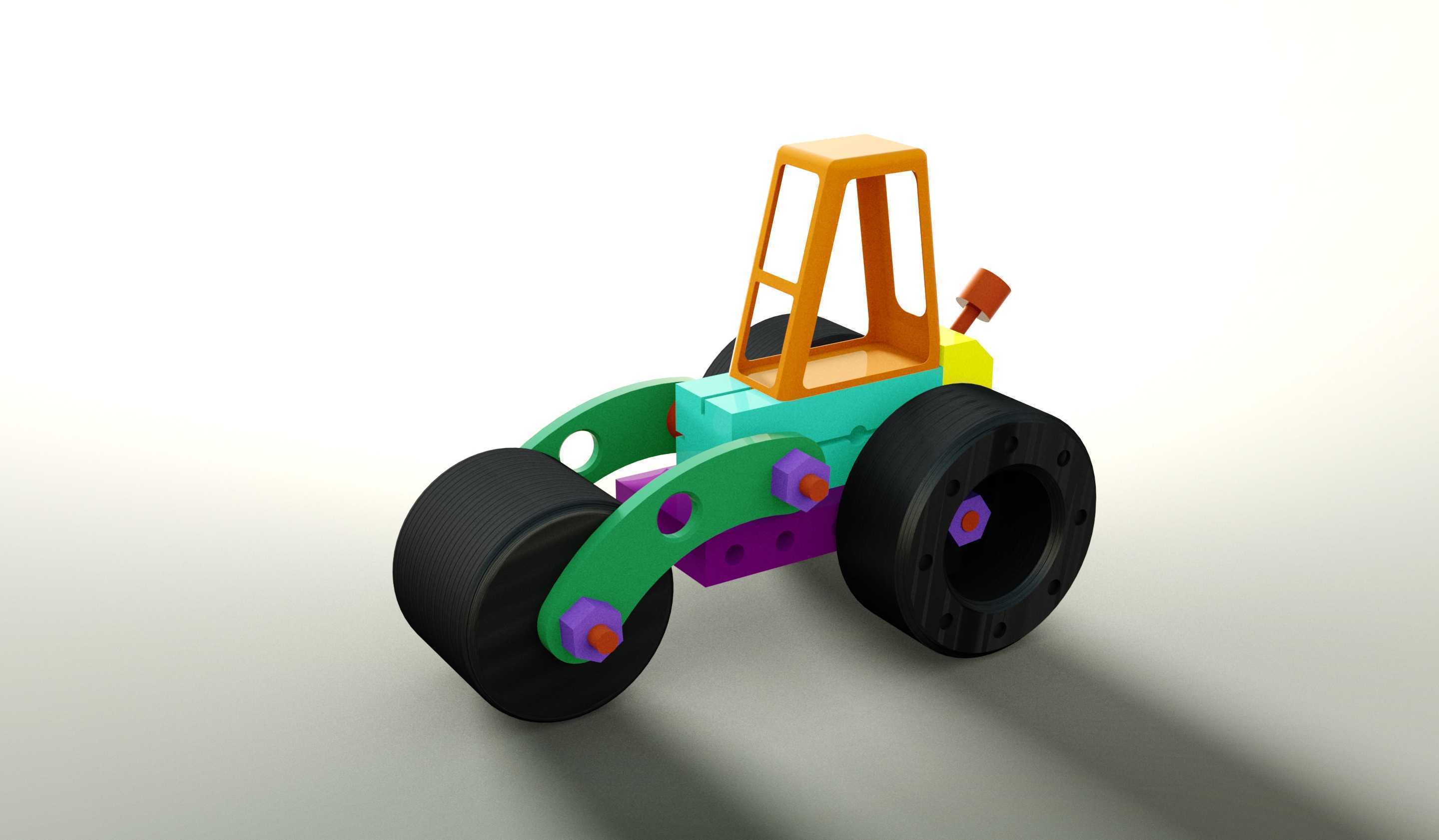

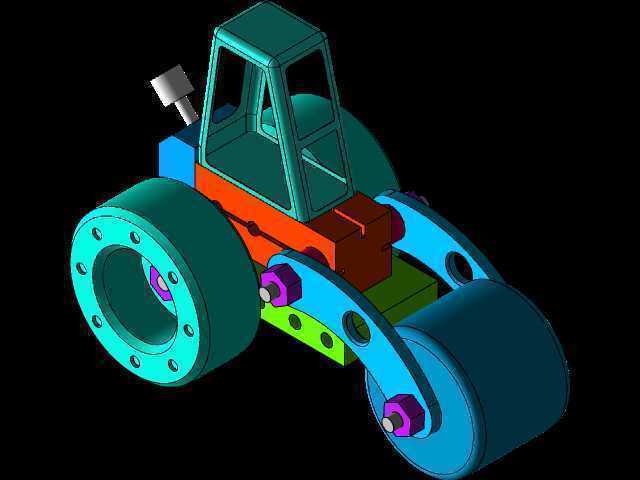

　　这款拼装式玩具压路机的三维结构，核心面向低龄儿童的益智玩耍场景设计，整体采用模块化拼接结构，所有零部件均适配ABS塑料注塑成型的工艺要求，无需额外紧固件即可完成组装，既满足儿童动手拼装的玩乐需求，也适配玩具生产环节的快速注塑、低装配成本的量产要求。从实际使用场景出发，该玩具的所有外露边角均做了R2以上的圆角过渡处理，不存在尖锐凸起结构，避免儿童玩耍过程中出现磕碰划伤的风险，同时整体结构的拼接间隙控制在0.3mm以内，既保证拼装时的顺畅度，也避免儿童手指被拼接缝隙夹伤的安全隐患。

　　从功能特性来看，该玩具还原了真实压路机的核心结构特征，前部的压轮采用大直径实心滚轮结构，滚轮与支架之间采用间隙配合的轴孔连接，无需额外轴承即可实现顺畅转动，推行过程中滚轮可自由滚动，模拟真实压路机的作业动作；后部的驱动轮采用加宽的轮体结构，轮面做了浅纹理处理，增加与接触面的摩擦力，推行时不易出现打滑情况；上方的驾驶舱框架采用镂空式结构，既还原了工程车辆的驾驶舱外形特征，也减轻了整体零件的重量，同时减少注塑过程中的缩痕缺陷，提升零件成型后的外观质量。

　　设计思路上，整体采用多色彩分件设计，不同功能模块采用差异化的ABS色母配色，绿色的轮架、紫色的底盘连接件、橙色的驾驶舱框架、青蓝色的机身主体、黑色的滚轮，无需后续喷涂工序即可实现丰富的视觉效果，既降低了生产环节的涂装成本，也避免了涂装层脱落带来的儿童误食风险。所有零件的拼接结构均采用统一规格的插拔式连接，连接柱的直径统一为6mm，连接孔的深度控制在8mm，插拔力控制在15-20N之间，既保证拼装完成后结构的连接稳定性，正常玩耍过程中不会轻易散架，也适配低龄儿童的手部力量，可独立完成拼装与拆卸操作。

　　从外形尺寸与安装边界来看，该玩具整体拼装完成后的总长约120mm，总宽度约70mm，总高度约90mm，整体尺寸适配3-6岁儿童的单手握持尺寸，方便儿童抓握推行。前部压轮的直径为50mm，轮面宽度为30mm，压轮与轮架之间的单侧间隙为0.5mm，转动过程中不会与轮架产生卡滞；后部驱动轮的直径为45mm，轮面宽度为25mm，两轮之间的轮距为40mm，保证推行过程中的稳定性，侧倾30度以内不会出现翻倒情况。驾驶舱框架的安装定位柱与机身主体的定位孔采用间隙0.1mm的配合，安装后不会出现松动晃动的情况，框架的壁厚统一为2.5mm，既保证零件的结构强度，正常摔落不会出现断裂，也控制了塑料的用量，降低单件产品的材料成本。尾部的红色操作杆采用偏心结构设计，转动时可模拟真实设备的操作动作，增加玩具的玩乐趣味性，操作杆与机身的连接轴采用一体化设计，无需额外组装销轴，减少装配工序。底盘位置的紫色连接件同时承担轮架定位与机身加固的作用，将前部轮架、后部轮组、机身主体三个模块连接为整体，连接位置均设置了定位止口，拼装时可快速对齐，降低儿童拼装的难度。所有零件的脱模斜度统一设置为1.5度，适配常规注塑模具的脱模要求，零件表面无倒扣结构，无需采用复杂的抽芯模具结构，可有效降低模具的开发成本，适配玩具行业大批量低成本生产的需求。滚轮内部采用中空加强筋结构，既减轻零件重量，也保证滚轮的结构强度，受压时不会出现凹陷变形，加强筋的厚度为1.2mm，小于主体壁厚的2/3，避免注塑过程中出现表面缩痕，影响外观质量。
