汽车简易驾驶室塑料通风接口构件

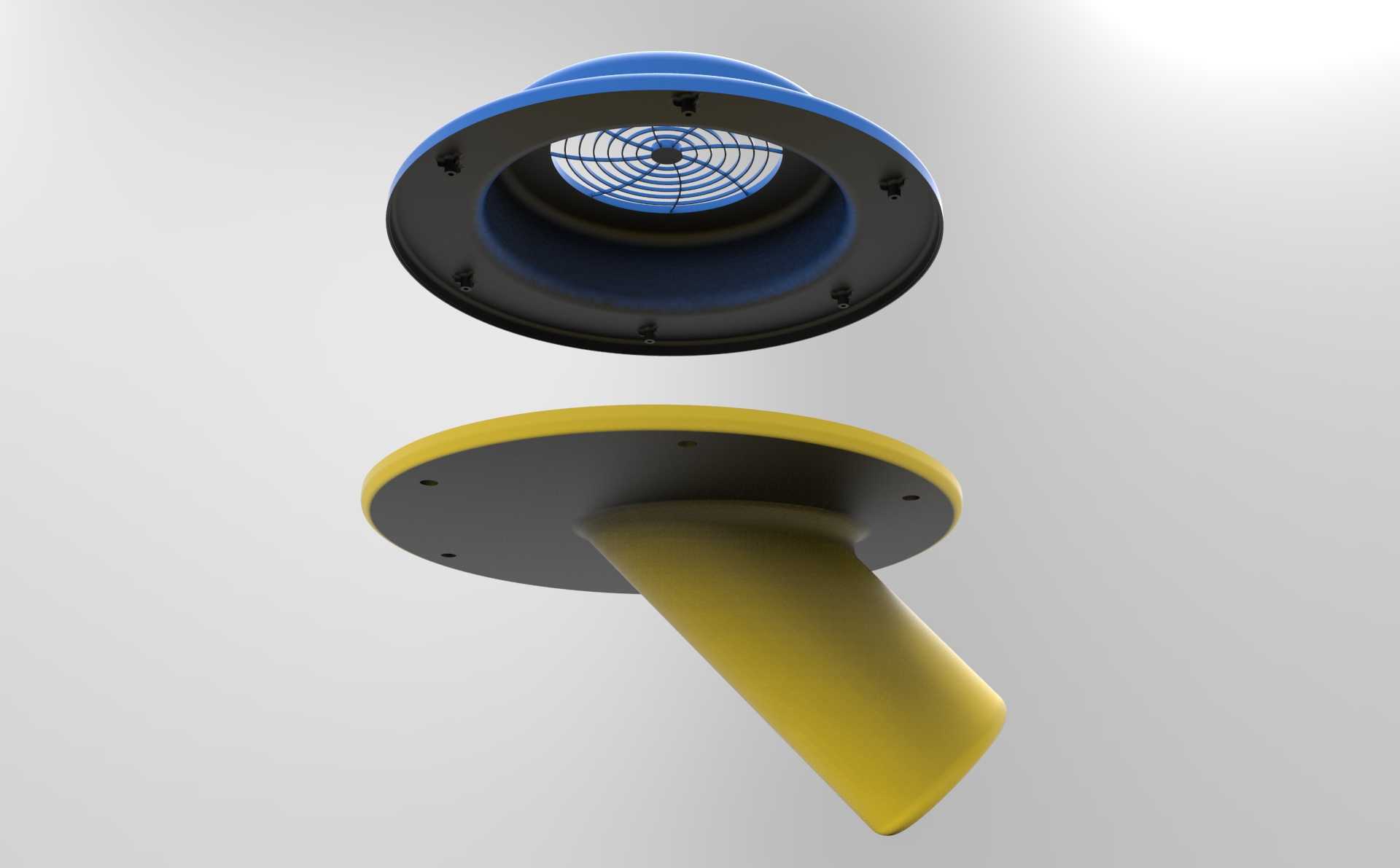

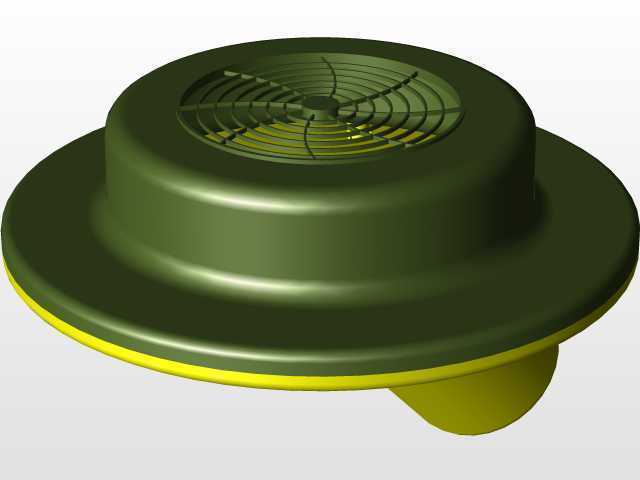

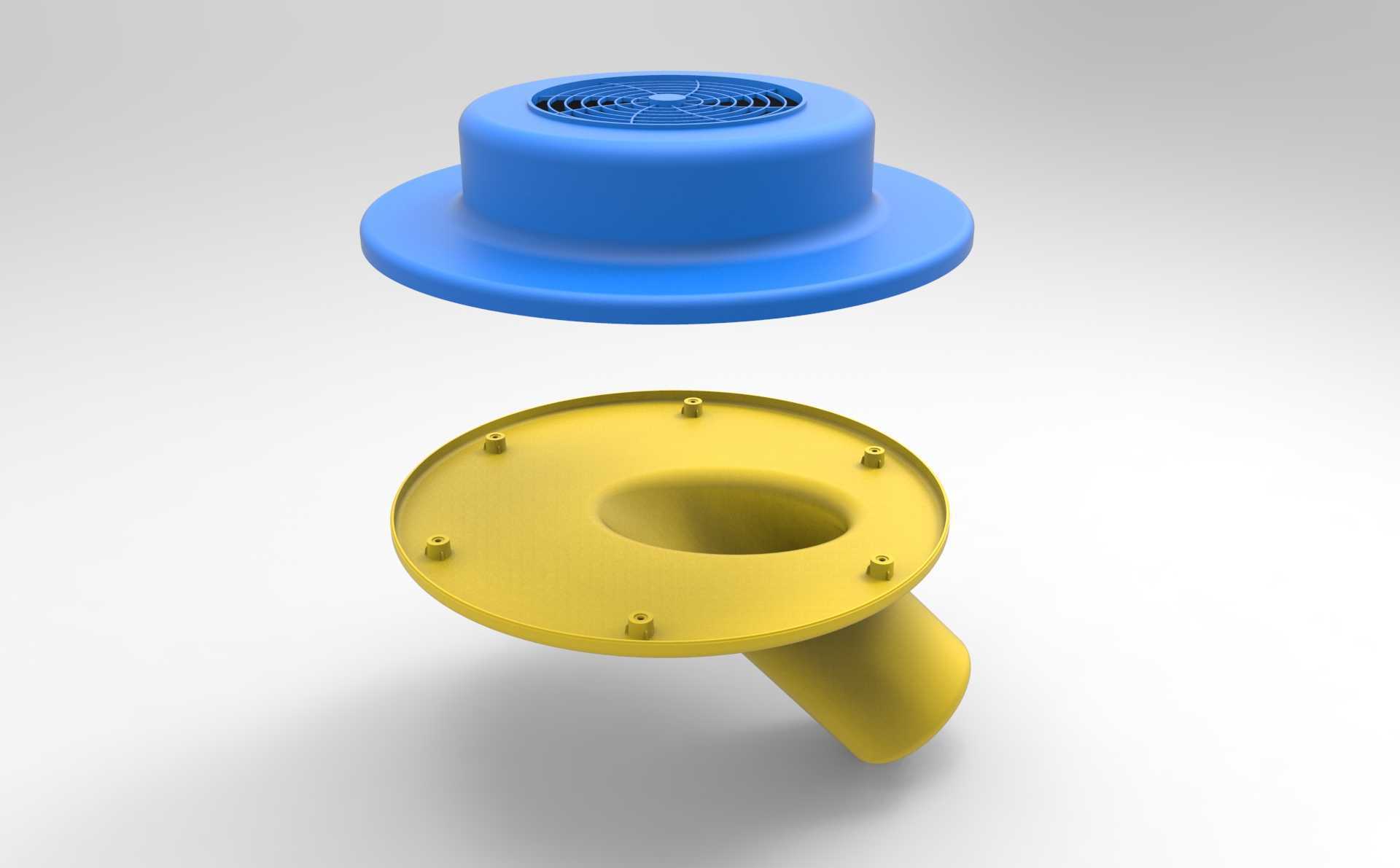

　　该塑料构件主要应用于非道路作业车辆、简易改装乘用车的驾驶室通风系统末端，作为驾驶舱内外空气流通的转接接口使用，安装位置通常位于驾驶室顶棚后侧或侧围钣金开孔处，负责将外部导流的新鲜空气导入舱内，同时阻隔大体积杂物、雨水溅入驾驶空间。从结构拆分来看，构件分为上下两个装配单元，上方带格栅的端盖为外露侧部件，格栅采用同心圆辐条式布局，辐条间距控制在8mm以内，既保证足够的通风通流面积，又能阻挡落叶、飞虫等大尺寸异物进入通风道，端盖边缘设置一圈宽22mm的法兰翻边，翻边上均匀分布4个M3规格的自攻螺丝安装孔，孔位中心距法兰外沿12mm，安装时可直接贴合驾驶室外侧钣金面，无需额外增加压圈即可实现面接触密封，翻边与钣金接触面预留0.

　　8mm的密封胶条安装槽，可适配厚度1mm的三元乙丙密封胶条，降低行车过程中的风噪与漏水风险。下方带斜向导管的底座为内侧安装部件，导管与底座法兰面呈32度倾斜角，倾斜方向朝向驾驶舱内人员乘坐区域，避免导入的气流直吹挡风玻璃造成起雾，导管末端外径为68mm，可直接对接通用规格的波纹通风软管，无需额外设计转接头，底座法兰与上端盖法兰尺寸完全匹配，安装时上下法兰夹合驾驶室钣金开孔，通过4组自攻螺丝锁紧即可完成固定，整体安装边界仅需在钣金上开设直径110mm的圆形通孔，安装孔位的位置度公差控制在±0.2mm以内，适配厚度0.8-1.5mm的冷轧钢板或玻璃钢驾驶室面板。设计阶段充分考虑注塑成型的工艺特性，所有壳体壁厚均匀控制在2.2mm，

　　避免出现壁厚差过大导致的缩痕、翘曲问题，格栅辐条的脱模斜度设置为1.5度，法兰边的脱模斜度设置为1度，既保证注塑件顺利脱模，又不会影响装配后的贴合精度，上下部件的配合面设置一圈高度1.2mm的定位止口，装配时止口嵌入对应凹槽，可抵消车辆行驶过程中的振动错位，无需额外增加定位销结构，简化模具结构的同时提升装配效率。材料选用耐候性ABS塑料，可适应-30℃到80℃的工作环境温度，长期暴露在户外紫外线环境下不会出现明显的老化脆裂问题，表面采用哑光磨砂处理，避免阳光直射时产生反光干扰驾驶员视线，两种配色的设计可适配不同内饰风格的驾驶室，蓝色外露端盖适配深色系外饰车身，黄色导管底座适配浅色系内饰顶棚。实际装车测试中，

　　该构件在车辆时速60km行驶状态下，通风量可达到120m³/h，完全满足单排简易驾驶室的新鲜空气补给需求，格栅结构的风阻系数仅为0.32，不会产生明显的高速风噪，上下法兰夹装的固定方式可承受150N的垂直拉拔力，颠簸路况下不会出现松动脱落问题，导管的倾斜角度设计可让导入的气流沿顶棚内表面扩散，避免直吹驾乘人员造成不适，整体结构无尖锐棱角，所有边角均设置R2以上的圆角，避免安装维护过程中划伤操作人员。
