小型休闲运动快艇三维结构设计

　　这款小型动力快艇的结构设计，首先围绕近岸休闲出行、短途水上通勤、小型水上运动配套的核心场景展开，区别于大型远洋船舶的设计逻辑，整体尺度控制在6米级长度范畴，宽度控制在2.2米左右，吃水深度设计为0.45米，能够适配内陆湖泊、近岸浅水区、城市内河等多数非深水通航水域的通行要求，不需要专用深水码头即可完成靠岸停泊，普通的浮动亲水平台、自然岸滩的硬质护坡区域都可以完成人员上下与物资装卸，大幅降低了使用场景的门槛。从船体线型设计来看，整体采用深V型滑行艇底结构，船艏部分的V型倾角设置为21度，能够在航行过程中有效劈开浪涌，降低高速航行时的波浪拍击阻力，船底从艏部向艉部逐步过渡到平缓的近平面结构，在航速提升到18节以上时，

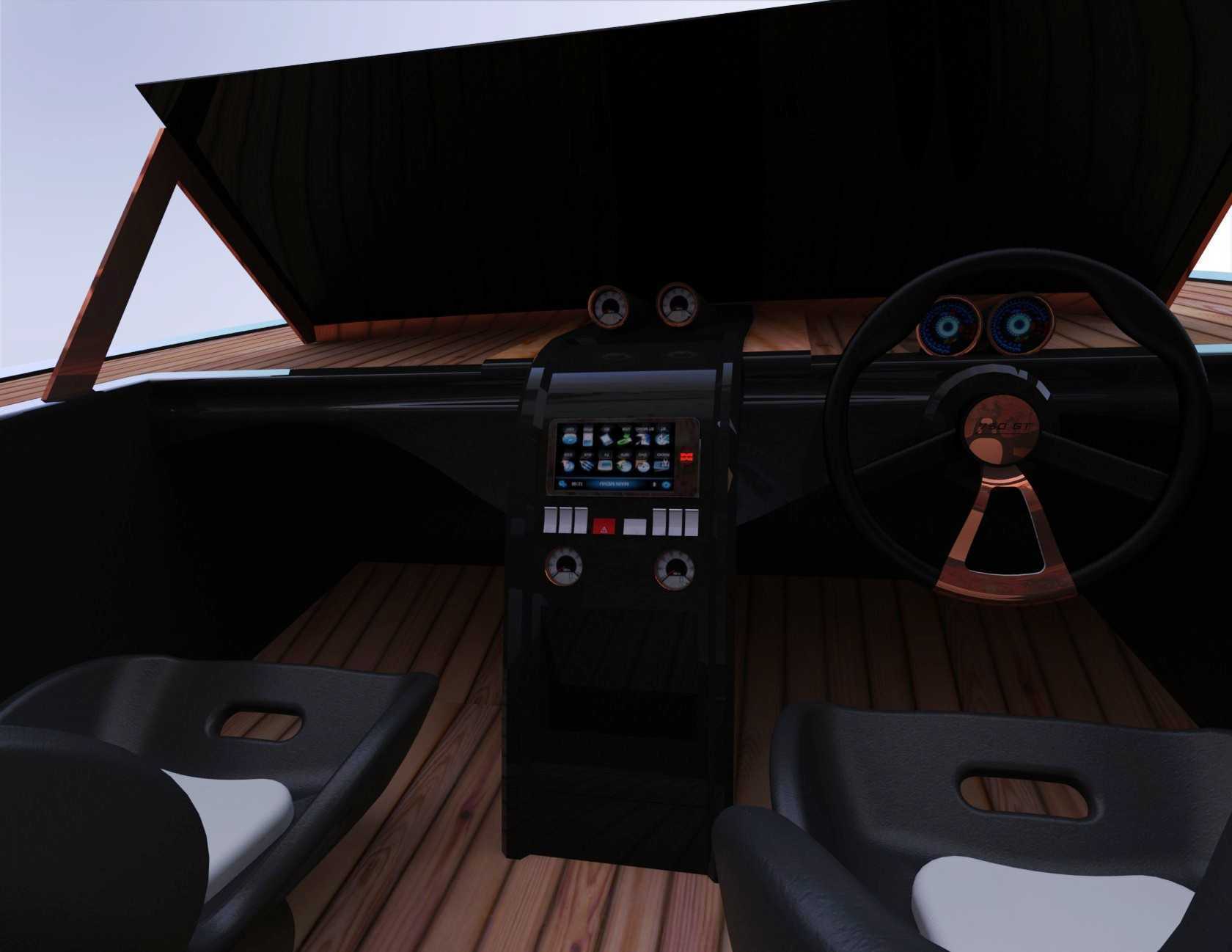

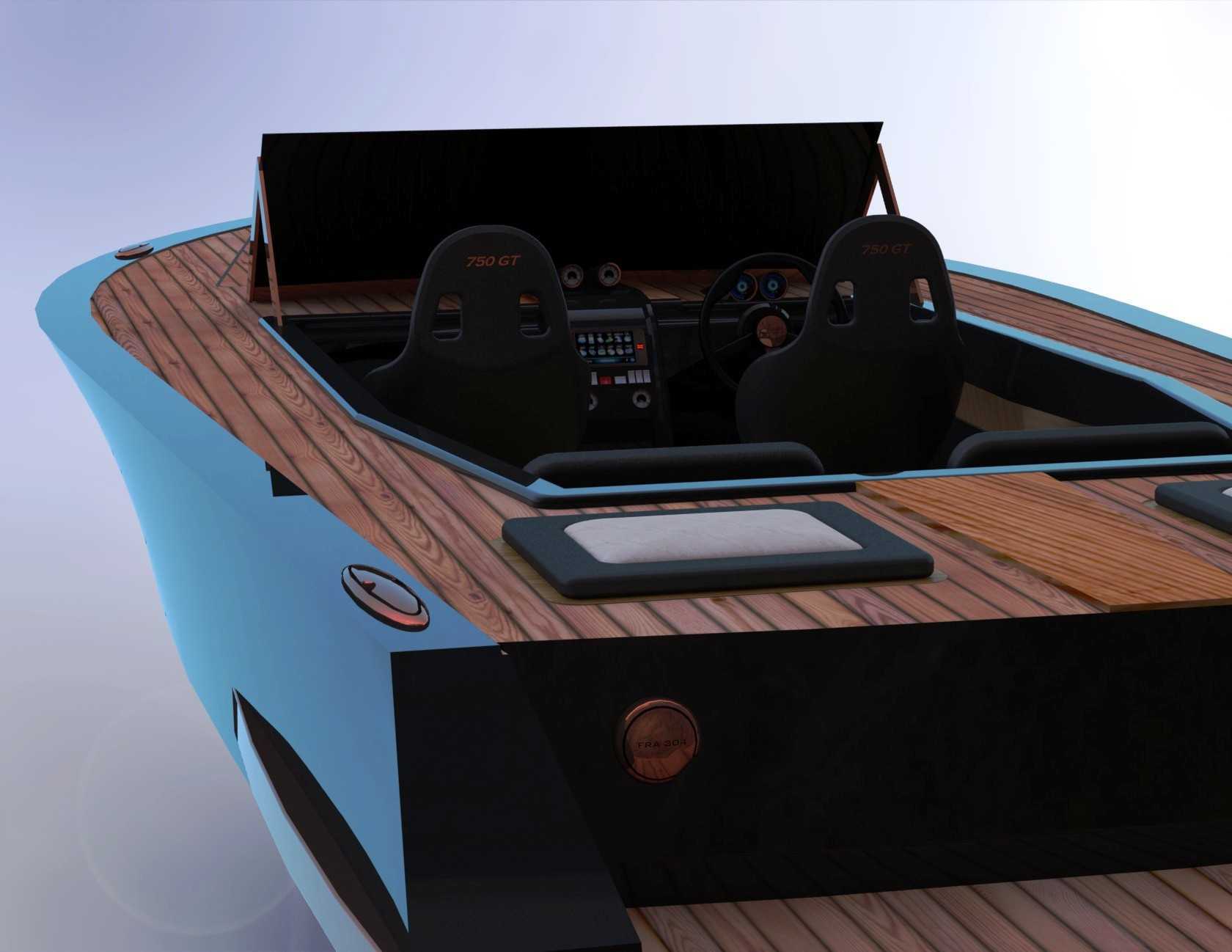

　　船体可以被动升力抬升，进入滑行状态，大幅降低航行阻力，提升燃油利用效率。船体上层的甲板区域，采用仿木纹饰面的防滑结构设计，甲板边缘设置了连续的嵌入式系缆桩与扶手安装位，人员在甲板上移动时可以随时找到借力点，避免航行晃动时发生落水风险。座舱区域采用开放式双座布局，两个座椅按照人体工程学参数设置，靠背倾角调整为110度，座垫深度设置为480毫米，能够适配不同身高的驾乘人员长时间乘坐的姿态需求，驾驶位设置在座舱右侧，集成了舵机操纵盘、油门档位操纵杆、仪表安装台的安装位，所有操纵部件的布置范围都在驾驶员手臂自然伸展的可达区间内，不需要大幅度侧身即可完成所有航行操作。座舱前部的甲板区域预留了三个嵌入式储物舱口，舱盖采用与甲板齐平的密封设计，

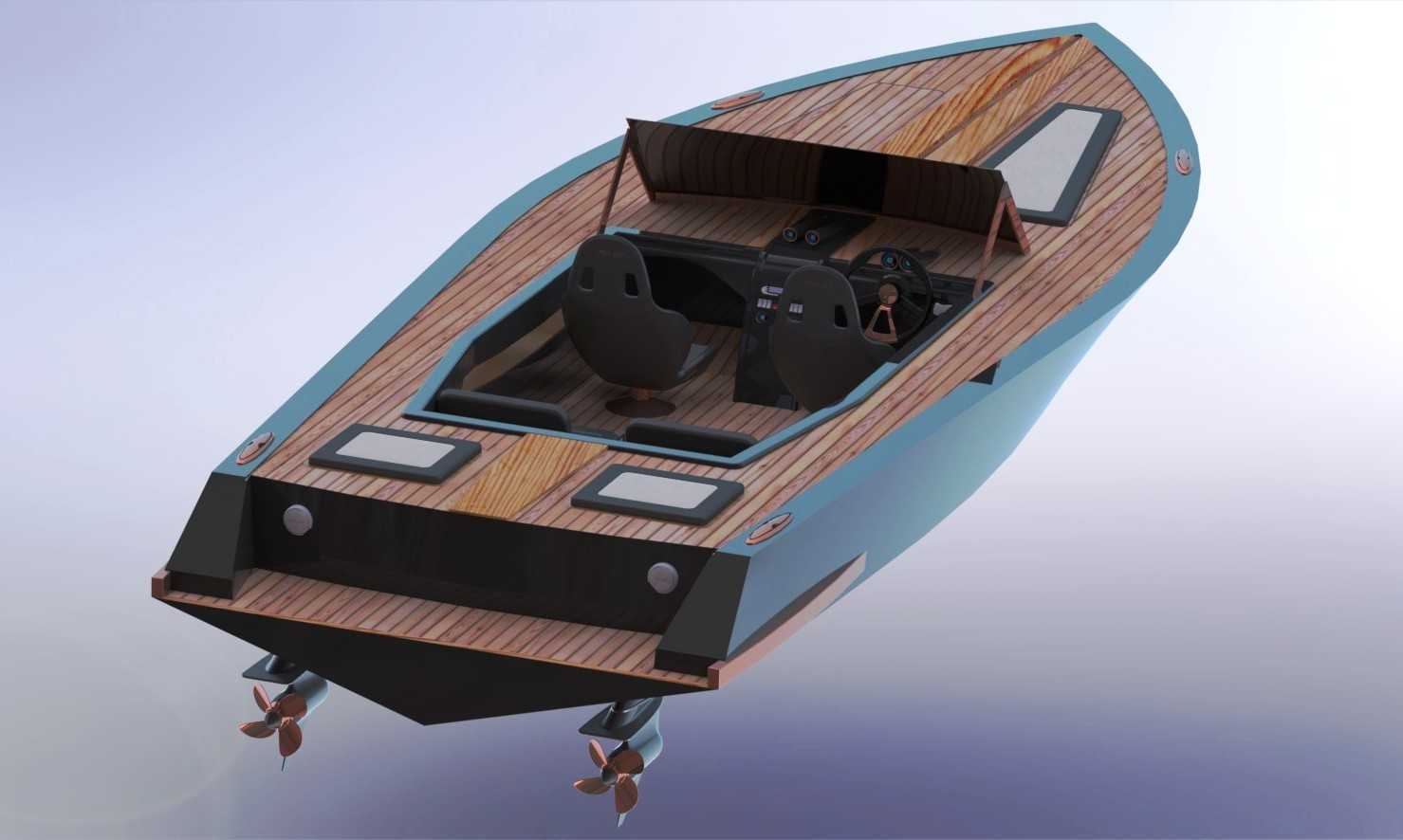

　　能够存放救生衣、锚具、随身物资等物品，舱口周边设置了橡胶密封胶条，能够避免航行时溅起的水花进入舱内，保证储物空间的干燥。船艉部分采用双外挂推进器的安装结构，两个推进器对称布置在船艉底板下方，单个推进器的功率预留了30马力的安装接口，既可以匹配常规的燃油舷外机，也可以适配同功率等级的电动推进系统，安装位设置了通用的四点固定螺栓孔位，不需要对船体结构做二次改造即可完成不同类型动力的换装，推进器的安装高度做了下沉式设计，螺旋桨的最低位置比船底龙骨低80毫米，能够避免浅水区航行时螺旋桨直接触碰河床或礁石造成损坏，同时在螺旋桨外围预留了防撞护架的安装接口，可根据使用需求选装防护结构。船体的主体结构采用夹层复合结构设计思路，外层为高强度纤维增强层，中间为低密度夹芯层，内层为结构补强层，在保证整体结构强度满足近岸航行抗冲击要求的前提下，尽可能降低船体自重，整船空载重量控制在850公斤左右，普通的小型拖车即可完成陆地转运，不需要重型起重设备就可以完成下水与上岸操作。在结构细节设计上，船舷两侧设置了连续的防撞橡胶条安装槽，橡胶条突出船舷外表面30毫米，靠岸时可以直接吸收岸壁与船体之间的碰撞冲击力，避免船体外壳被刮蹭损伤。座舱前方设置了倾斜式的挡风玻璃安装位，玻璃采用前倾15度的安装角度，既能够阻挡航行时迎面的气流与溅水，又不会因为角度问题产生强烈的光线反射干扰驾驶员视线。船体内部的舱室分隔上，座舱下方预留了燃油箱或电池组的安装舱位，

　　舱位设置了独立的通风口与固定绑带安装点，能够保证动力系统的安装稳定性，同时避免可燃气体在舱内积聚带来的安全隐患。船艏部分设置了独立的锚链舱，锚链通过导缆孔引出到船艏外部，舱内设置了锚链固定桩，能够快速完成锚泊作业。从设计的实用性角度出发，整船的所有外露部件都采用了标准化的安装接口，灯具、系缆桩、扶手、密封胶条等配件都采用通用船艇标准件，后期维护更换时不需要单独开模定制配件，能够大幅降低后期的使用维护成本。船体的重心设计经过反复调整，整船重心位于船长方向距艉部三分之一的位置，垂向重心控制在水线以上350毫米范围内，无论是静止停泊还是高速航行状态，都能保证足够的稳性，在乘员集中在船舷一侧时，横倾角不会超过8度，满足小型船艇的稳性规范要求，不会发生侧翻风险。
