富士XP系列三防数码相机外观结构三维建模

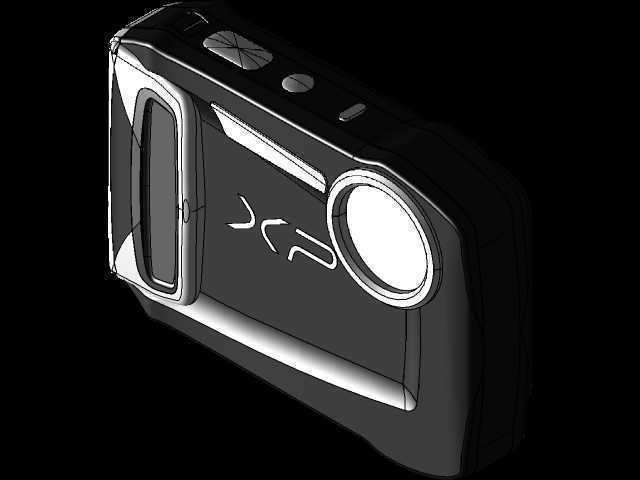

　　这款户外三防数码相机的三维结构建模，完全围绕户外复杂使用场景的实际需求展开设计还原，建模过程中优先考虑了设备在涉水、跌落、低温沙尘等恶劣环境下的结构可靠性，所有外观曲面、按键布局、接口防护结构都严格参照实物的工程边界进行1:1复刻。从实际使用场景来看，这类相机主要面向户外徒步、潜水浮潜、工地勘测记录、冬季户外运动拍摄等场景，用户群体对设备的抗造性要求远高于普通消费级相机，因此建模时特意还原了机身外围的全包覆防滑橡胶结构，该结构在实物中不仅承担跌落缓冲的作用，还通过橡胶与机身硬塑壳体的过盈配合实现接缝处的密封，建模时精准还原了橡胶层的厚度变化——在机身四个边角位置橡胶厚度达到6mm，能够承受1.5米高度自由跌落的冲击载荷，

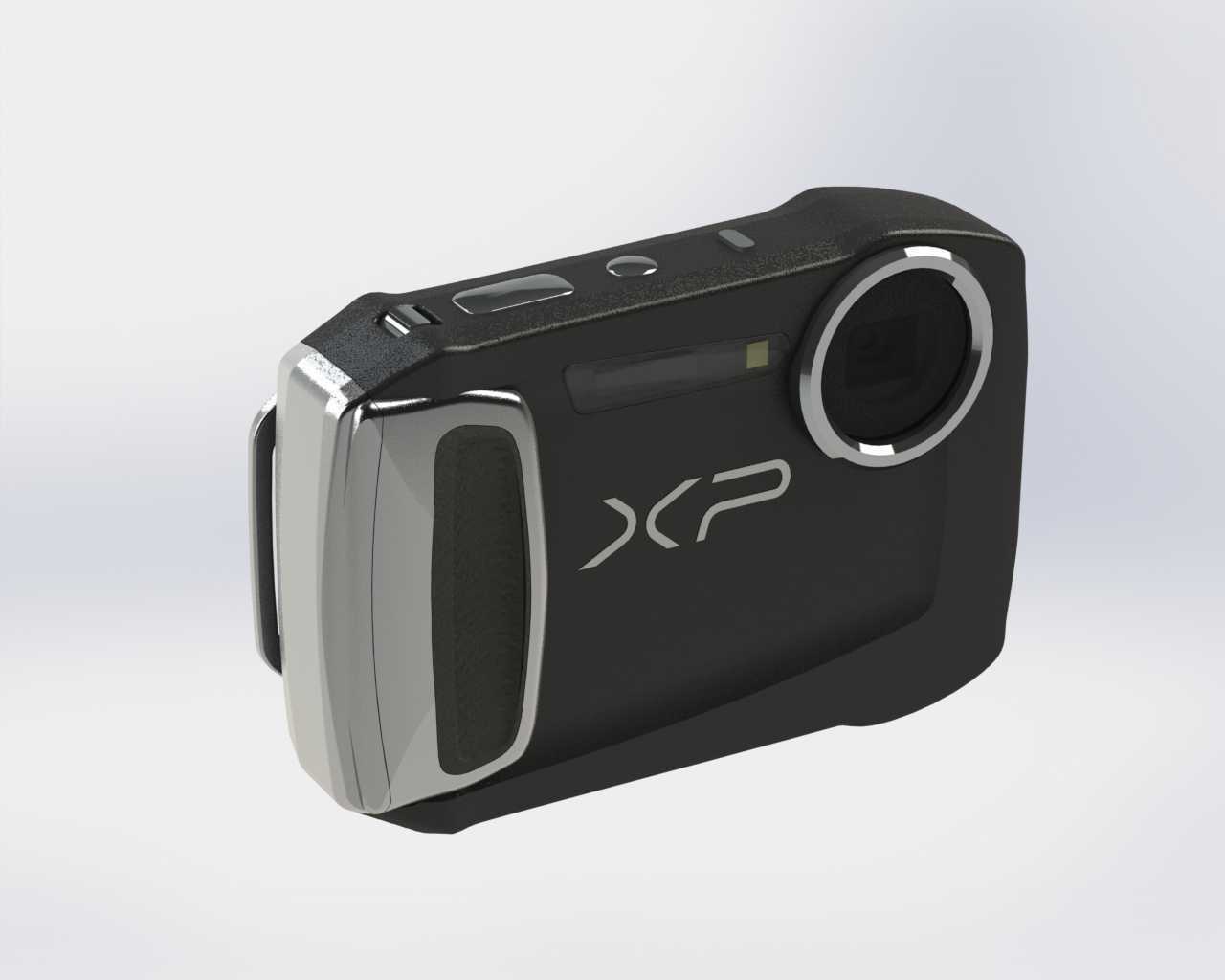

　　而在握持区域橡胶厚度控制在3mm，表面做了内凹的防滑纹理，既保证握持摩擦力，又不会让机身整体过于臃肿。镜头区域的结构是建模的重点部分，实物中镜头外围的金属加固环采用不锈钢材质，高出镜头前端玻璃2.2mm，当相机正面朝下跌落时，金属环会先接触接触面，避免镜头玻璃直接受冲击，建模时还原了金属环与机身壳体的卡扣装配结构，环身内侧的密封胶圈槽也做了精准刻画，该胶圈配合镜头前端的钢化玻璃，能够实现5米水深的静态防水，满足浮潜拍摄的密封要求。机身侧面的握持凸起结构，建模时按照人体工程学的握持弧度做了曲面拟合，凸起部分的最厚处为18mm，刚好贴合成年用户手掌的虎口弯曲弧度，即使用户佩戴防水手套或者冬季厚手套操作，也能稳定握持设备不会滑脱。

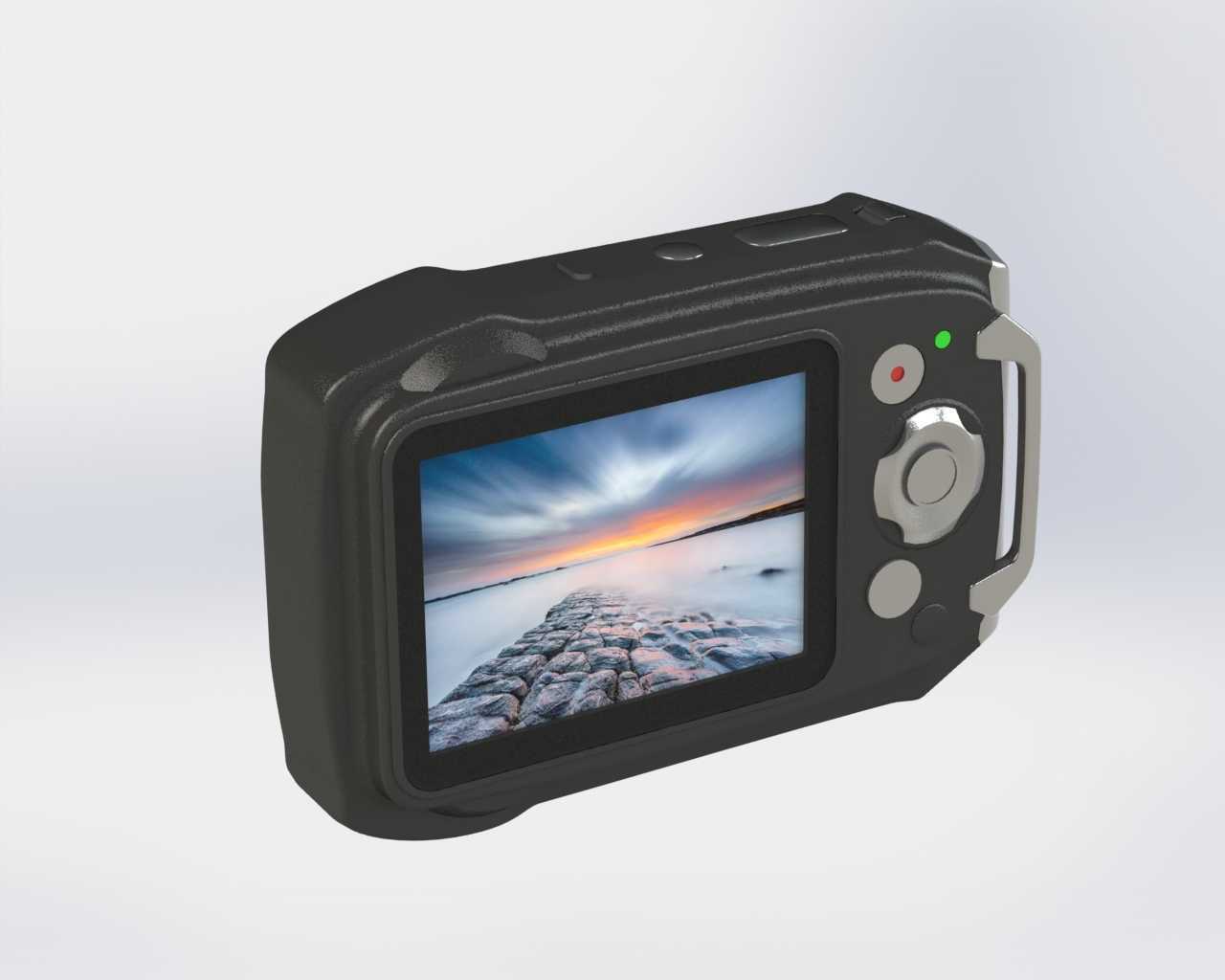

　　机身顶部的按键布局全部做了偏置设计，所有按键都向握持手的食指操作区域偏移，快门按键表面做了内凹的指位槽，按键行程设置为1.8mm，佩戴手套时也能清晰感知按键的触发反馈，电源按键、模式切换按键都做了加高的防护围边，避免放在背包中被误触开机消耗电量。机身背部的显示屏区域，外围同样做了高出屏幕表面1.5mm的硬质塑料边框，当相机背面朝下放置或者跌落时，边框会先接触平面，避免屏幕被硬物刮花或者直接受冲击碎裂，显示屏与机身壳体的接缝处同样设置了密封胶条，配合机身整体的密封结构实现全机身的防尘防水等级。建模过程中对机身的整体安装边界做了精准控制，机身整体长宽高尺寸控制在102mm×68mm×24mm，

　　能够轻松放入户外冲锋衣的口袋或者小型腰挂设备包中，不会占用过多的户外携带空间，机身重量控制在175g左右，长时间单手握持拍摄也不会产生明显的负重感。机身侧面的接口舱门做了双层锁扣结构的还原，舱门内侧有一圈一体化的密封胶条，关闭时通过滑动锁扣将舱门紧紧压在机身接口的外围，实现接口区域的密封，舱门打开的角度限制在120度，避免户外打开舱门时用力过度导致连接胶条断裂。从结构设计思路来看，这款相机没有追求消费级相机的超薄外观，所有的外观曲面变化都服务于结构可靠性和操作便利性，机身所有的外部接缝都做了错位设计，避免水流或者沙尘直接顺着接缝进入机身内部，所有外露的金属部件都采用了防锈处理的不锈钢材质，长期在高盐雾的海边环境使用也不会出现锈蚀问题。建模时还还原了机身正面的XP标识区域的凹陷设计，该区域不仅是品牌标识位，同时也是机身正面的受力加强筋位置，能够提升正面壳体的抗冲击强度，避免正面受冲击时壳体变形压迫内部的光学元件和电路板。电池仓的位置设置在机身底部，仓门同样采用带锁扣的密封结构，仓门内侧的胶圈厚度为2mm，配合仓门的压紧结构，能够保证电池仓在水下不会进水，电池仓的尺寸刚好适配专用的锂电池，预留的电池触点位置做了防呆设计，用户更换电池时不会出现装反的问题。
