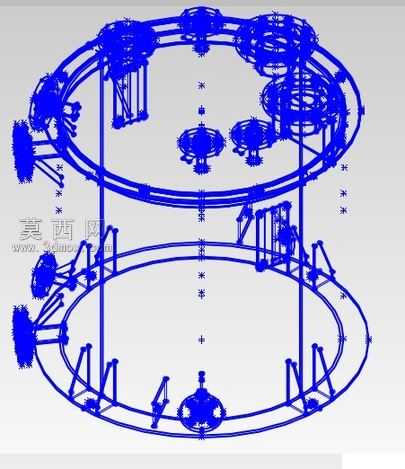

双层环形碳钢储罐三维结构设计

本作品为双层环形碳钢储罐的三维结构设计，整体采用同轴双层环形罐体的布局形式，建模过程中严格遵循工业储罐的设计规范，对各部分结构的尺寸比例、连接关系进行了精准还原。建模阶段以环形轮廓为基础基准，先完成上下两层环形罐体的主体曲面构建，通过拉伸、扫掠等操作生成罐体的壁厚结构，保证罐体的承压结构合理性。针对罐体周边分布的各类接口、支座结构，采用参数化建模方式逐一搭建，每一处外接法兰、支撑立柱都按照实际工业储罐的安装逻辑进行定位，上下层之间的垂直支撑立柱均匀分布在环形罐体的圆周方向，保证整体结构的承重稳定性，同时在罐体表面预留了多组工艺管线接口、检测点位的安装结构，还原了真实储罐的功能布局。材质设置上整体赋予碳钢材质属性，调整材质的金属粗糙度、反光参数，还原碳钢材料的哑光金属质感，同时对不同功能的结构件做了细微的材质区分，便于识别各部件的功能属性。结构设计层面充分考虑了储罐的实际使用需求，双层环形的结构既可以实现不同介质的分区存储，也可作为夹套结构实现温控功能，周边分布的各类接口可满足进料、出料、排气、检测等多种工艺需求，底部的支撑结构采用斜向加强筋设计，进一步提升整体结构的抗形变能力，所有连接部位的结构都做了过渡处理，避免应力集中问题。整体建模过程中对每一处细小的装配点位都做了精准对齐，保证各部件之间不存在干涉问题，完整还原了碳钢储罐从主体结构到附属配件的全部细节，可用于工业储罐的结构展示、工艺模拟以及教学演示等场景。
