矩形齿外花键传动轴结构设计

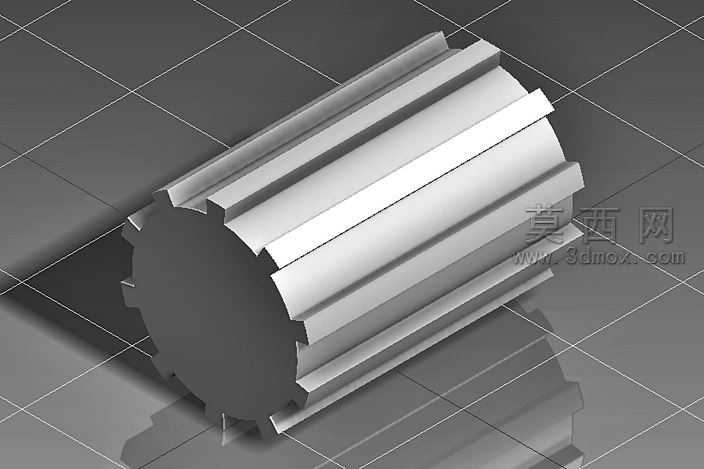

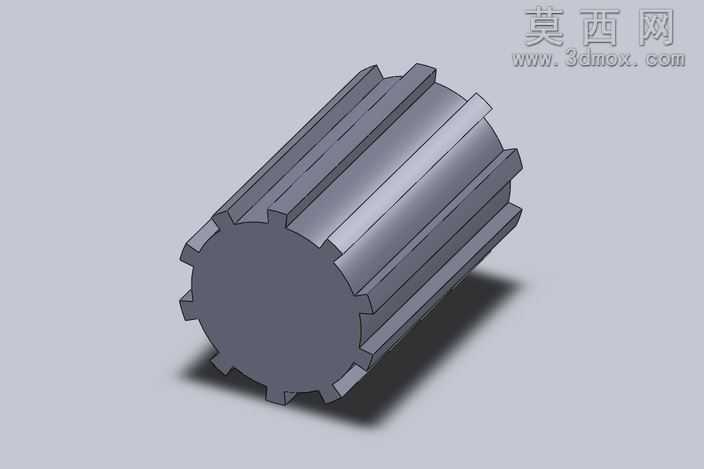

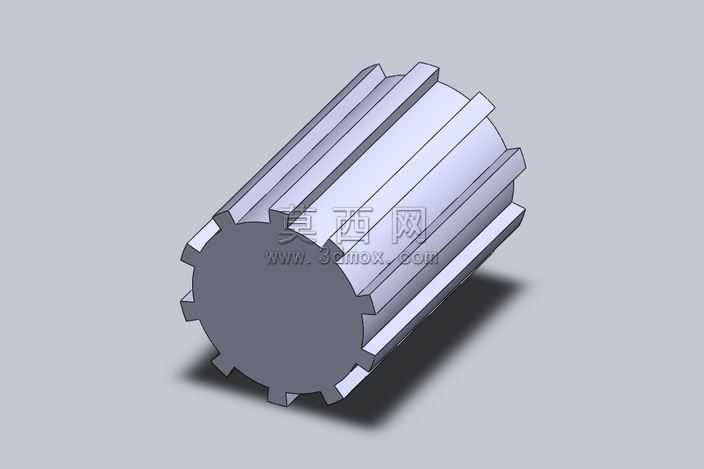

本作品为矩形齿外花键传动轴的三维参数化建模成果，建模过程依托三维机械设计软件完成，首先以轴体的核心尺寸参数为基准，先绘制轴体的径向截面草图，明确标注大径D=35mm、小径d=30mm的尺寸约束，再通过拉伸凸台命令生成长度l=100mm的基础轴体毛坯。随后针对外花键的齿形结构进行精细化设计，先在轴体的端面上绘制单个花键齿的截面轮廓，通过线性阵列命令沿圆周方向均匀排布所有齿形，保证各齿的分度精度与尺寸一致性，再通过拉伸切除命令在轴体外周加工出均匀分布的花键齿结构，建模全程严格遵循机械设计标准对花键参数的规范要求，对齿顶、齿根的过渡位置添加了合理的圆角特征，避免应力集中问题，提升零件的结构强度与使用寿命。材质配置上选用常规机械传动轴常用的合金结构钢材质，在渲染环节对金属材质的粗糙度、反光度参数进行调试，还原金属零件的真实质感，同时通过环境光影的调整，清晰呈现花键齿的轮廓结构与轴体的整体形态。该外花键轴的设计思路围绕传动场景的实际需求展开，花键结构相比普通平键连接具备更高的承载能力，能够传递更大的扭矩，同时具备良好的对中性，可保障传动过程的稳定性，轴体的整体尺寸设计适配常规的传动装配场景，建模过程中所有特征均保留了完整的参数化关联，后续可根据不同的装配需求快速调整轴长、花键齿数、齿形尺寸等参数，具备较强的通用性与可修改性，可直接用于机械传动结构的装配仿真、工程图纸生成以及后续的加工工艺规划参考。
