四轮偏心调节式安装承载滚轮组件

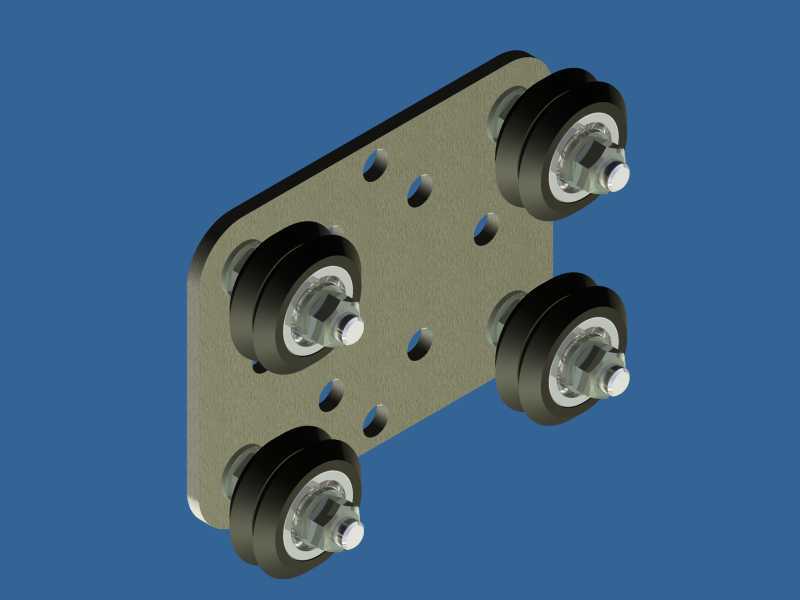

　　这款滚轮组件在轻型输送线侧边导向、自动化设备滑移门承载、工装板平移导向这类场景里适配性很强，日常做设备改型的时候经常会碰到需要小行程浮动承载、同时要兼顾安装位偏差补偿的需求，这类结构刚好能解决安装孔位对位不准、导轨面轻微不平整带来的卡滞问题。从结构上看，组件核心是一块带多组安装孔的承载基板，四个滚轮分别布置在基板的四个角位，每个滚轮都通过带锁紧结构的螺栓轴固定在基板上，滚轮本身采用双轴承内嵌的结构，外圈是高耐磨的聚氨酯包胶材质，既可以降低运行时的金属碰撞噪音，也能在接触金属导轨面的时候提供足够的摩擦力，避免运行过程中出现打滑窜动的情况。设计的时候特意把滚轮的安装轴做成了偏心结构，

　　转动轴体的时候可以微调每个滚轮相对于基板安装面的突出高度，四个滚轮独立调节的设计，一方面可以补偿基板自身的平面度加工误差，另一方面也能适配不同厚度的导轨卡槽，安装的时候不需要额外加工垫片来调整间隙，只需要用扳手卡住轴端的六角位转动到合适的预紧位置，再锁紧轴端的螺母就能完成间隙调整，比传统的固定轴滚轮安装效率高很多。基板上的安装孔采用了长圆孔与圆孔组合的排布方式，中间区域的圆孔用来固定被承载的设备部件，靠近边缘的长圆孔可以在安装的时候微调整个组件相对于机架的固定位置，就算机架上的预装孔位存在1-2mm的位置偏差，也能通过长圆孔的调节量完成对位，不需要重新扩孔或者补焊安装座，对于现场改造类的项目来说非常实用。从安装边界来看，

　　整个组件的厚度方向尺寸控制得比较紧凑，滚轮突出基板背面的高度刚好能卡入常规的C型冷弯导轨槽内，基板的长宽尺寸适配多数小型滑移机构的安装空间，不需要额外预留太大的安装空位。实际使用的时候，四个滚轮分别卡在导轨的两个平行侧壁上，上下各两个滚轮形成抱轨的结构，既可以承受垂直于基板方向的载荷，也能承受侧向的倾覆力矩，就算被承载的部件重心不在基板中心位置，四个滚轮的受力分布也能保持相对均匀，不会出现单个滚轮过载过早损坏的情况。滚轮的包胶层厚度经过匹配设计，在常规100kg以内的承载工况下，包胶层的压缩量控制在合理范围内，不会因为压缩量过大导致转动阻力激增，也不会因为压缩量太小起不到缓冲减震的作用。轴件部分采用了调质处理的碳钢材质，

　　螺纹部分做了防锈处理，长期在车间多尘、轻微油污的环境下使用也不会轻易出现锈死无法调节的情况。做三维建模的时候，这个组件的装配关系需要重点关注偏心轴的转动行程与滚轮位置的对应关系，建模时要把偏心调节的极限位置做出来，避免实际装配的时候出现滚轮和基板干涉、或者调节到极限位置时滚轮脱出导轨的问题，同时轴承与滚轮内孔、轴与轴承内圈的配合公差要按照基孔制的过渡配合来选取，保证装配后滚轮转动灵活没有旷量。这类滚轮组件相比传统的滑块导轨结构成本更低，安装维护更简单，对于运行速度不高、载荷不大的平移导向场景来说，性价比优势非常明显，日常做非标设备设计的时候，可以直接把这个结构作为标准模块调用，只需要根据实际的承载需求调整基板的厚度和滚轮的尺寸规格，就能快速适配不同的项目需求，不需要每次都重新设计导向承载结构，能节省不少设计和出图的时间。
