手持式角向切割打磨工具结构设计

　　这款手持切割打磨机具的结构设计，首先围绕现场作业的实际操作边界展开，日常在金属构件现场修配、家装石材裁切、管材端口打磨这类场景里，作业人员往往需要在狭窄空间内完成多角度操作，因此整机的握持重心被设置在靠近砂轮片安装位的后侧区域，单手握持时整机重量分布均匀，长时间举持作业不会出现前端坠手的疲劳感。从结构布局来看，动力输出端与握持手柄之间设置了多级减震缓冲结构，手柄外层包覆的防滑握持层贴合手掌自然握持的弧度，指节位置预留的凹陷区域可以让操作人员在施力下压时不会出现打滑移位，即便在有切削液飞溅或者手部沾有粉尘的工况下，也能保持稳定的握持状态。

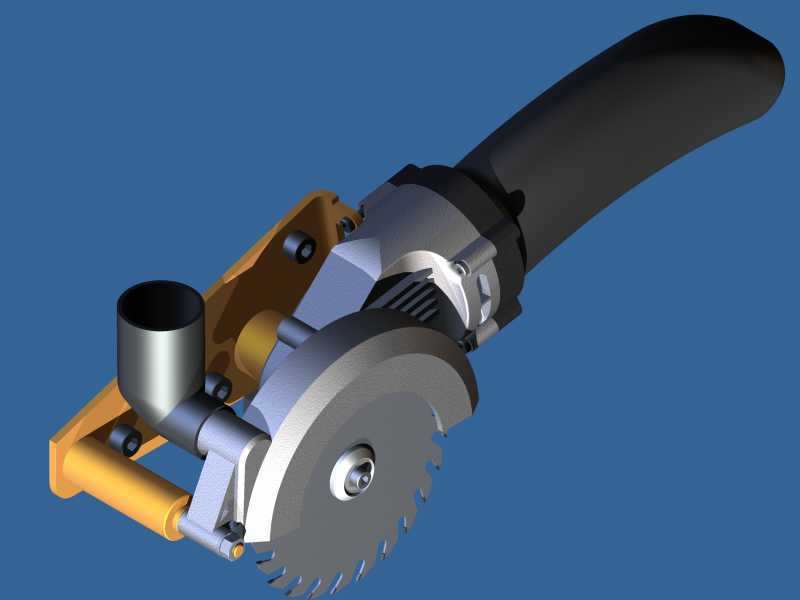

　　机具前端的砂轮片防护结构采用可偏转式设计，防护挡板可以围绕砂轮主轴做0到120度的角度调整，作业时可以根据切割进给方向调整挡板位置，阻挡飞溅的切屑与磨粒，避免碎屑飞向操作人员面部与手部，同时挡板的安装座采用快拆式锁紧结构，更换不同厚度的砂轮片时不需要额外工具就能完成防护间隙的调整。与砂轮片同轴设置的集尘接口采用标准圆柱形对接结构，可以直接匹配工业集尘设备的软管，在石材切割、混凝土打磨这类产尘量较大的作业场景中，能够直接将作业产生的粉尘从切削位置抽走，减少作业面的粉尘弥散，改善现场作业环境。

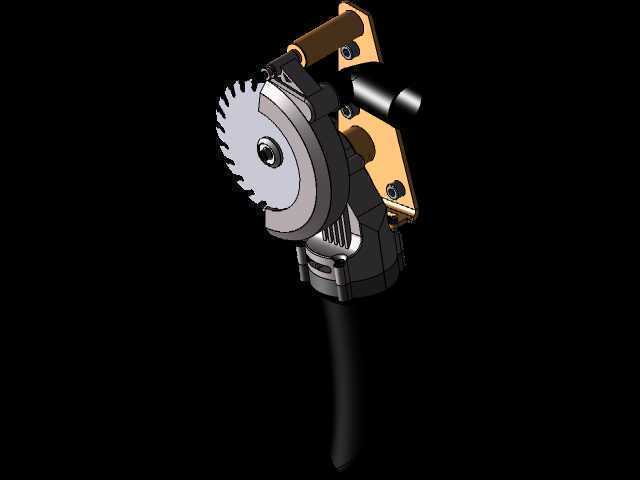

　　辅助握持的前置托架采用框架式结构设计，托架的两个支撑臂可以贴合在被加工工件表面，切割作业时托架作为支撑支点，操作人员只需要平稳推进机具就能保持稳定的切割深度，避免因为手部抖动导致切割面出现倾斜或者砂轮片卡滞的问题。托架与主机身的连接位置设置了深度调节滑块，可以根据不同的切割需求调整砂轮片伸出托架的长度，精准控制最大切割深度，在进行薄壁管材、薄钢板切割时，可以避免切割过深损伤工件下方的支撑结构。

　　传动部分的结构设计充分考虑了高负载作业的可靠性，动力输出轴采用双轴承支撑结构，承受径向切割载荷时主轴的径向跳动量控制在极小范围内，既可以保证切割面的平整度，也能减少砂轮片因为偏载出现崩裂的风险。齿轮传动腔的密封结构采用多重密封圈设计，能够阻挡切削粉尘、水汽进入腔体内部，延长传动齿轮与轴承的使用寿命，日常维护时只需要定期补充润滑脂就能保证传动系统的稳定运行。

　　整机的外形尺寸充分适配单人操作的空间需求，主机身最大直径控制在握持舒适的范围内，从砂轮片最前端到手柄末端的整体长度符合成年人手臂操作的合理伸展范围，在管道内部、设备框架间隙这类狭窄作业空间内，也能灵活调整机具角度完成作业。安装边界方面，砂轮片采用标准内孔锁紧结构，适配市面上通用规格的树脂切割片、金刚石锯片、打磨抛光盘，不需要额外加工转换接头就能快速更换作业附件，锁紧螺母的受力面做了防滑齿设计，高速旋转时不会因为振动出现松脱。开关按键设置在手柄握持区域的食指可及位置，按键的触发力度经过调校，既可以避免误触启动，也能在长时间作业时不需要过度用力就能保持机具运行，同时开关带有自锁结构，持续作业时不需要一直按压按键，降低手指的操作负荷。整机的散热风道沿着机身轴向设置，进风口位于手柄末端位置，出风口朝向砂轮片侧方，作业时产生的冷却气流可以带走电机与传动部分的热量，同时气流不会直吹作业面的切屑，避免碎屑被气流吹起扩散。
