内啮合传动用钢制内齿圈结构设计

项目分类:齿轮 发布时间:2022-01-29 ID:523665
  • 内啮合传动用钢制内齿圈结构设计
  • 内啮合传动用钢制内齿圈结构设计

  在行星齿轮传动系统、回转支承机构以及重载减速装置的核心传动链路里,内齿圈是承担扭矩传递、载荷分流的关键基础零件,其结构设计合理性直接决定整套传动装置的承载能力、运行平稳性与服役寿命。这类内齿圈通常作为传动系统的固定或输出构件,与行星轮、太阳轮共同组成行星传动副,相比外啮合直齿轮传动,内啮合结构具备更小的结构体积、更大的传动比承载范围,同时啮合过程中轮齿的相对滑动速度更低,摩擦损耗更小,适合在工程机械回转机构、风电增速箱、工业行星减速机、重型车辆自动变速器等对空间占用、承载扭矩有严苛要求的场景中使用。

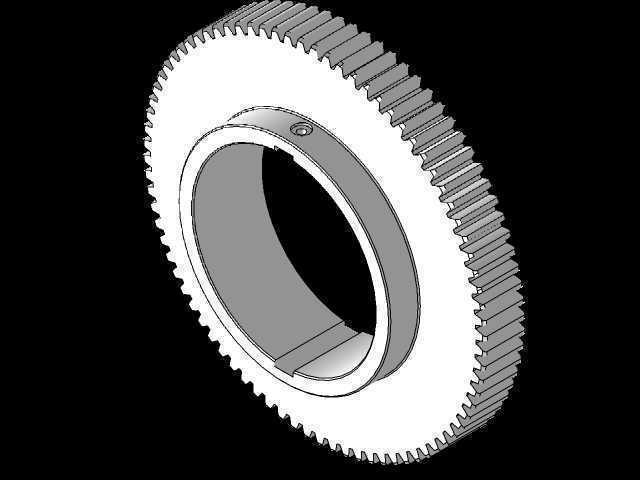

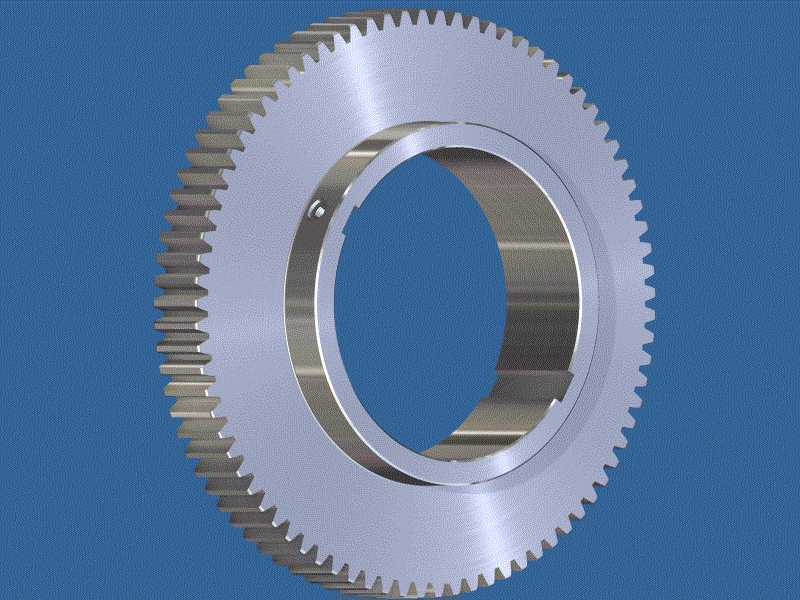

  从结构设计逻辑来看,该内齿圈采用整体式环形结构,外圈沿圆周方向加工有连续的渐开线轮齿,内孔壁设置有均匀分布的卡槽结构,用于实现与外部壳体或连接法兰的周向固定,避免扭矩传递过程中出现相对窜动。轮齿部分采用标准渐开线齿形设计,齿向根据使用场景可选择直齿或斜齿形式,直齿结构加工难度低、装配对中便捷,适合中低速重载传动场景;斜齿结构啮合重合度更高,传动过程更平稳,噪音更低,适合中高速连续运转的传动工况。设计过程中需要重点控制齿圈的径向跳动、齿向公差以及齿形精度,齿圈的壁厚需要根据额定传递扭矩做强度校核,避免受载后出现过大的径向变形导致轮齿啮合间隙异常,引发偏载、断齿等失效问题。

  在安装边界层面,该内齿圈的轴向定位通常依靠两侧的端盖或挡圈实现,内孔与安装基座的配合根据载荷特性选择过渡配合或小间隙配合,既保证装配过程的便捷性,也避免运行过程中出现径向晃动。轮齿的啮合侧隙需要根据工作环境温度、润滑条件以及传动精度要求做合理设定,高温工况下需要适当放大侧隙补偿热膨胀量,高精度伺服传动场景则需要严格控制侧隙在极小范围内,保证传动的位置精度。齿圈的材料通常选用中碳合金钢或渗碳钢,根据载荷等级选择调质或表面渗碳淬火处理,齿面硬度需要达到设计要求以保证接触疲劳强度,芯部保持足够韧性以抵抗冲击载荷。

  实际工程应用中,这类内齿圈的失效形式多集中在齿面磨损、齿面点蚀以及轮齿断裂,因此设计阶段除了基础的几何尺寸建模,还需要结合有限元分析做轮齿接触应力校核、齿根弯曲应力校核,同时考虑装配过程中的公差累积对啮合状态的影响。在三维建模过程中,轮齿的生成需要严格遵循渐开线生成原理,保证齿形曲线的连续性,齿根过渡圆角需要按照加工工艺要求做圆滑处理,避免应力集中。内孔的卡槽结构需要与配套的卡键尺寸做匹配校验,保证扭矩传递过程中接触面的压应力在材料许用范围内,避免出现压溃变形。对于需要做减重设计的应用场景,可在齿圈非配合端面设置均匀分布的减重孔,但减重孔的位置需要避开齿根对应的径向区域,避免削弱齿圈的整体刚度,影响轮齿啮合精度。
