双联传动齿轮组精密结构设计

　　在常规的定轴轮系传动布局中，双联齿轮是实现固定传动比切换、同轴动力分流的核心零件，这类零件常见于普通车床进给箱、汽车手动变速器输入轴组、小型减速机的变速模块中，区别于单联滑移齿轮，双联结构将两个不同齿数、不同模数的齿轮集成在同一轮毂基体上，省去了额外的轴向定位套与键连接结构，能在有限的安装空间内实现两级传动比的输出，大幅压缩传动箱的轴向尺寸。从实际使用场景来看，这类双联齿轮多安装在花键轴上，可随拨叉动作沿轴向滑动，通过不同齿圈与对应固定齿轮的啮合，切换动力传递路径，实现转速与扭矩的匹配调整，在中小载荷的工业传动场景中，这类结构的传动效率可达98%以上，且维护成本远低于同步带、链条等挠性传动部件。

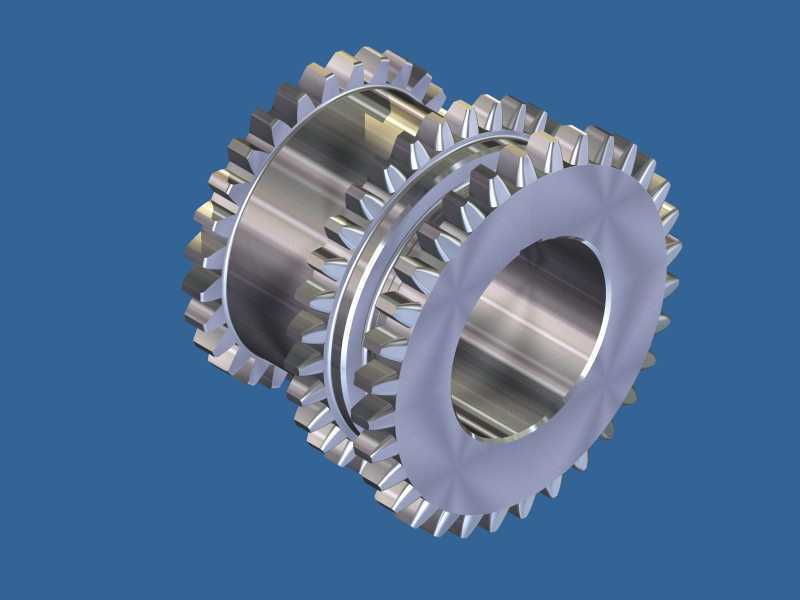

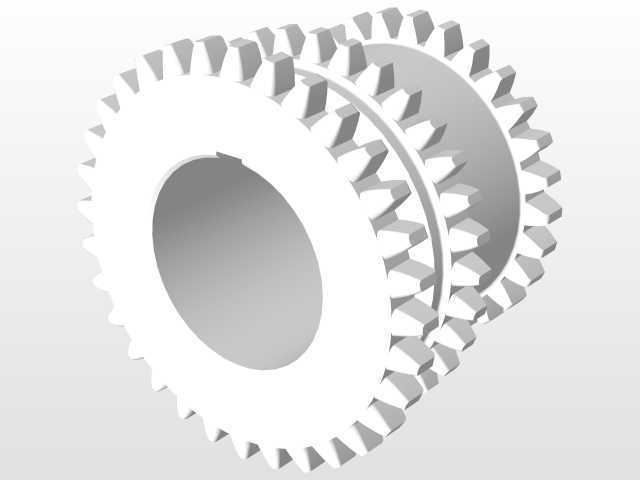

　　从结构设计逻辑来看，该双联齿轮的两个齿圈采用了不同的齿顶圆直径设计，对应不同的模数与齿数参数，轮毂部分设计为内花键通孔结构，与传动轴的外花键形成配合，既可以传递周向扭矩，也能保证齿轮沿轴向滑动时的对中性，避免滑移过程中出现卡滞、打齿问题。齿圈与轮毂的过渡位置设计有退刀槽结构，一方面是满足滚齿、插齿加工时的刀具退刀需求，避免加工过程中刀具与轮毂端面发生碰撞，另一方面也能减少热处理过程中的应力集中，降低齿根位置的开裂风险。齿向方向根据实际载荷特性做了对应修形，可补偿轴系受载后的弯曲变形与热变形，保证轮齿啮合时的接触印痕均匀分布在齿面中部，避免偏载导致的局部点蚀、磨损过快问题。

　　在安装边界与尺寸适配方面，该齿轮的内花键参数需要与配套花键轴的参数完全匹配，包括模数、齿数、压力角、变位系数、大径小径公差等，装配时需保证花键配合的侧隙在合理范围内，侧隙过小会导致滑移阻力过大，换挡操作卡滞，侧隙过大则会在传动过程中产生冲击噪音，加速齿面磨损。两个齿圈的轴向位置精度直接影响啮合时的齿宽接触率，设计时需要控制两个齿圈的同轴度公差在IT6级以内，端面跳动公差控制在0.02mm以内，避免装配后出现齿面一端接触的偏载问题。齿宽的设计需要匹配对应传动级的载荷大小，在满足齿面接触强度与齿根弯曲强度的前提下，尽可能压缩轴向尺寸，避免整体结构冗余。

　　实际工程应用中，这类双联齿轮的材料多选用20CrMnTi合金结构钢，毛坯采用模锻工艺成型，保证金属纤维流线沿齿形轮廓连续分布，提升零件的整体抗冲击性能，粗加工后进行渗碳淬火处理，齿面硬度可达HRC58-62，保证齿面的耐磨性能，芯部硬度保持在HRC30-40，具备足够的韧性吸收传动过程中的冲击载荷。精加工阶段采用磨齿工艺对齿形进行修正，消除热处理带来的变形，保证齿距累积误差、齿形公差、齿向公差满足精度要求，对于转速较高的应用场景，还需要在装配前做动平衡测试，去除不平衡量，避免高速运转时产生轴系振动。在润滑设计上，齿轮啮合位置采用飞溅润滑方式，箱体内的润滑油通过齿轮旋转带起的油雾进入啮合面与花键配合面，形成油膜减少摩擦磨损，过渡位置的退刀槽还可以储存少量润滑油，在冷启动阶段为配合面提供初始润滑，避免干摩擦导致的零件拉伤。
