BKL300波纹管弹性联轴器结构设计

　　做传动结构设计快十二年，经手的联轴器选型没有一百也有八十，这款BKL300波纹管式弹性联轴器，是我在精密传动场景里用得最顺手的结构之一。最早接触这类结构是在2015年做半导体晶圆输送线的改型项目，当时原有膜片联轴器在高速往复启停工况下，每三个月就会出现膜片疲劳断裂的问题，换了这款波纹管结构之后，连续运行两年多都没出过传动失效的故障。

　　这类弹性联轴器的核心应用场景，集中在对传动精度、回差控制要求极高的精密传动链路里——比如伺服电机与滚珠丝杠的直连、编码器与主轴的信号同步连接、小型精密泵的动力输入端连接、实验室检测设备的分度传动结构，这些场景普遍存在安装时的两轴对中偏差，运行过程中又会因为热胀冷缩、机架受力形变产生附加的径向、角向、轴向偏移，刚性联轴器完全无法适配这类偏差，强行使用会导致轴承憋劲、电机负载骤增、传动精度丢失，而波纹管结构的弹性段刚好能吸收这类多维度的偏移量，同时不会引入明显的传动回差。

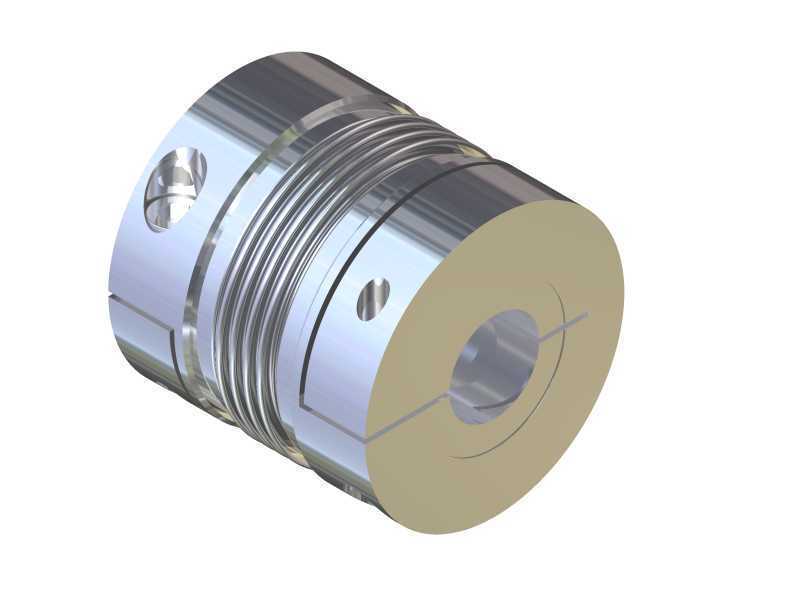

　　从功能特性上看，这款联轴器的金属波纹管段是核心功能单元，采用薄壁不锈钢一体成型的波纹结构，和两端的夹紧轮毂采用真空焊接固定，没有多余的连接紧固件，避免了装配间隙带来的回差。两端的轮毂采用铝合金材质加工，表面做硬质阳极氧化处理，重量比同规格钢制联轴器轻60%以上，高速运转时的转动惯量极低，非常适配伺服电机这类响应速度要求高的动力源。轮毂上的紧定螺钉采用内六角顶丝结构，安装时不需要额外的轴向操作空间，只要将两轴插入轮毂内孔，拧紧顶丝就能完成固定，对安装空间的要求比胀套式联轴器低很多，适合紧凑安装空间的设备使用。

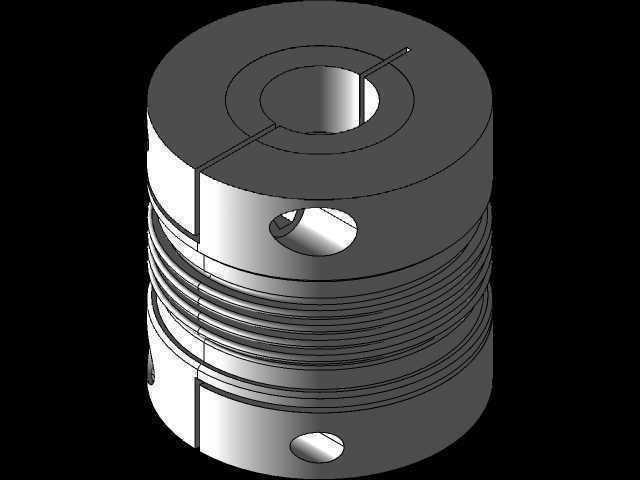

　　当初我在复刻这款结构的三维模型时，最先敲定的是波纹管段的参数：波纹的节距、波高、壁厚直接决定了联轴器的补偿能力和扭转刚度，壁厚太薄会导致扭转刚度不足，高速启停时出现角度滞后，影响传动精度；壁厚太厚又会丧失弹性补偿能力，和刚性联轴器没有区别。建模时我特意把波纹管的每一段波纹都做了等壁厚处理，和实际加工的旋压成型工艺保持一致，避免出现建模壁厚不均导致的有限元分析误差。两端轮毂的内孔我做了标准的公差配合设计，按照H7的基孔制公差预留加工余量，顶丝孔的位置特意避开了波纹管的焊接区域，防止拧紧顶丝时的应力传导到焊接位置，导致焊缝开裂。

　　关于安装边界和外形尺寸，这款BKL300规格的联轴器，总长度控制在42mm，最大外径30mm，两端内孔的适配范围是6mm到16mm，能覆盖市面上绝大多数400W、750W伺服电机的输出轴径，也能适配20、25规格的滚珠丝杠轴端。安装时需要注意，两轴的径向偏移量不能超过0.2mm，角向偏移不能超过1度，轴向窜动的允许范围是0.5mm，一旦超过这个补偿阈值，波纹管段会出现永久形变，丧失补偿能力。安装前要把轴表面的毛刺、油污清理干净，顶丝的拧紧扭矩控制在2.5N·m，扭矩过大会顶伤轴表面，后续拆卸困难，扭矩过小则会出现传动打滑，高速运转时容易出现安全隐患。

　　之前有个做3D打印设备的客户，一开始用的是梅花联轴器，打印出来的零件表面总有规律性的振纹，排查了很久都没找到原因，后来换成这款波纹管联轴器，振纹直接消失了——本质原因就是梅花联轴器的弹性体存在压缩间隙，正反转切换时会有微小的回差，而金属波纹管的扭转刚度是均匀的，正反转的回差能控制在1弧分以内，完全满足精密传动的精度要求。还有个做视觉检测设备的客户，设备运行时相机采集的图像总有轻微的抖动，一开始以为是相机支架的刚性不足，加了很多加强筋都没解决，最后发现是电机和转盘之间的联轴器补偿量不足，把轴承的振动传导到了转盘上，换了这款联轴器之后，振动直接被波纹管段吸收，图像采集的稳定性提升了一个等级。

　　建模的时候我还特意做了装配干涉检查，确保两轴插入到轮毂的极限位置时，轴端不会碰到波纹管的焊接端面，预留了1mm的安全间隙，避免运行过程中轴端和波纹管发生摩擦。整个模型的所有倒角、退刀槽都按照实际加工工艺做了还原，没有出现无法加工的尖锐直角，不管是用来做运动仿真、有限元受力分析，还是直接导出工程图做加工，都能直接使用，不需要再做额外的工艺修正。很多新手工程师选联轴器的时候，只看额定扭矩这一个参数，忽略了转动惯量、补偿量、回差这些关键指标，最后选的产品要么寿命短，要么满足不了精度要求，这款结构的模型刚好能作为这类弹性联轴器的设计参考，帮工程师在选型和设计时快速核对安装尺寸、评估结构适配性。
