Microchad LP系列微裂纹检测传感装置

　　在工业零部件无损检测领域，微裂纹的早期识别直接决定了核心承力构件的服役寿命与整套设备的运行可靠性，这类检测场景对传感单元的安装适配性、检测稳定性都有极高的工程要求。本次呈现的Microchad LP系列检测装置，是面向金属构件表面微裂纹在线检测场景开发的专用传感部件，从结构设计到安装边界的设定，都完全贴合工业现场的实际使用需求。从实际应用场景来看，这类检测装置常被集成在自动化产线的工件检测工位、大型设备的在役监测点位，以及实验室材料疲劳测试平台中，针对轴承座、齿轮、焊接结构件、高强度连接件等易产生疲劳微裂纹的部件做实时状态采集，能够在裂纹扩展初期就捕捉到特征信号，避免构件断裂引发的设备停机甚至安全事故。不同于通用型检测探头，

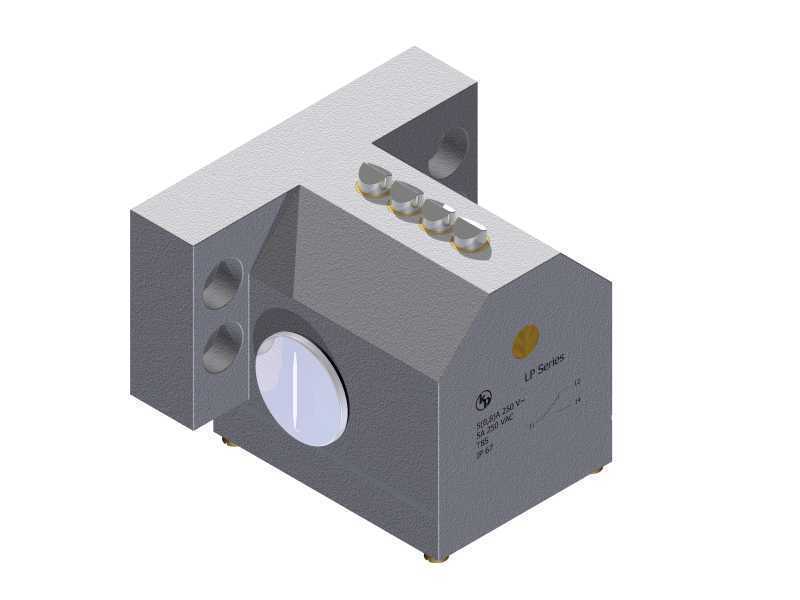

　　该装置采用L型一体化承载壳体设计，壳体本身采用硬质合金材质做表面硬化处理，能够抵御工业现场的切削飞溅、轻微磕碰以及长期使用的磨损，不需要额外加装外置防护外壳就可以直接安装在靠近被测工件的位置。壳体侧面预留的两组沉头安装孔，是整个部件安装定位的核心结构，孔位的同轴度、孔深公差都经过严格校核，既可以通过内六角螺栓直接固定在设备的安装立板上，也可以搭配L型调整支架实现检测角度的微调，安装时需要注意预留出接线端的操作空间，壳体后侧的圆形接线端口采用快插式密封结构，接线完成后可以达到IP65的防护等级，能够适应切削液喷淋、多粉尘的车间环境。装置顶面排布的四组调节旋钮，分别对应检测灵敏度、信号阈值、采样频率以及输出增益的微调，旋钮表面做了滚花防滑处理，调试人员不需要借助专用工具就可以手动完成参数校准，旋钮下方的密封胶圈可以避免粉尘、水汽进入壳体内部的电路腔体。壳体正面的圆形检测端面是核心的信号收发区域，端面与壳体基准面的平行度公差控制在0.02mm以内，安装时需要保证该端面与被测工件表面的平行度偏差不超过0.05mm，检测距离维持在1mm到3mm的区间内，才能保证信号采集的稳定性。从设计思路上看，该装置没有采用传统探头的分体式结构，而是将信号处理电路、传感单元、调节机构全部集成在同一个壳体内，大幅减少了外部接线的数量，也降低了分体安装带来的定位误差，整体外形的棱角都做了R2的倒角处理，既可以避免安装调试过程中划伤操作人员，

　　也能减少应力集中带来的壳体变形风险。壳体侧面的黄色标识点是安装定位基准，安装时需要将该标识点对准被测构件的应力集中区域，也就是微裂纹最易萌生的位置，比如焊接焊缝的热影响区、轴类零件的轴肩位置、齿轮的齿根区域，这样才能最大化检测的有效覆盖范围。在实际选型适配过程中，设计人员需要重点关注该装置的安装边界：整体壳体的横向伸出长度需要避开设备的运动部件行程，避免工件上下料过程中发生碰撞；装置下方预留的3mm支撑脚高度，既可以保证壳体底部与安装面之间留有足够的散热间隙，也能避免安装面的平面度误差影响检测端面的定位精度。不同于实验室使用的高精度台式检测设备，这款装置的结构设计完全面向工业现场的长期连续运行，壳体内部的电路腔体做了灌封处理，

　　可以抵御设备运行带来的持续振动，不会因为长期振动出现内部元件松动、信号漂移的问题。在集成到自动化检测设备时，设计人员可以直接将该装置的输出信号接入设备的PLC采集模块，不需要额外配置信号放大电路，装置本身内置的信号处理单元已经完成了原始信号的滤波、放大与特征识别，可以直接输出对应微裂纹等级的开关量或者模拟量信号，大幅降低了整台检测设备的开发周期。很多现场调试的经验表明，这类检测装置的安装定位精度直接决定最终的检测准确率，因此在建模过程中，所有安装孔位、定位基准、调节旋钮的操作空间都做了1:1的真实还原，结构设计人员可以直接将该模型导入装配体中，完成安装支架的设计、干涉检查以及布线路径的规划，不需要再手动测量实物尺寸，能够有效减少设计阶段的反复修改，也能提前预判安装调试过程中可能出现的空间干涉问题。
