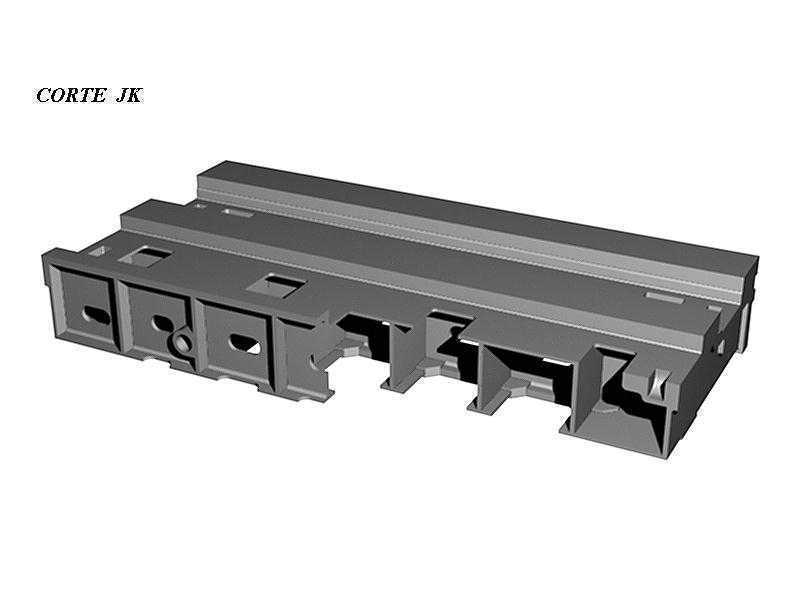

机床十字滑台床身铸件结构三维设计

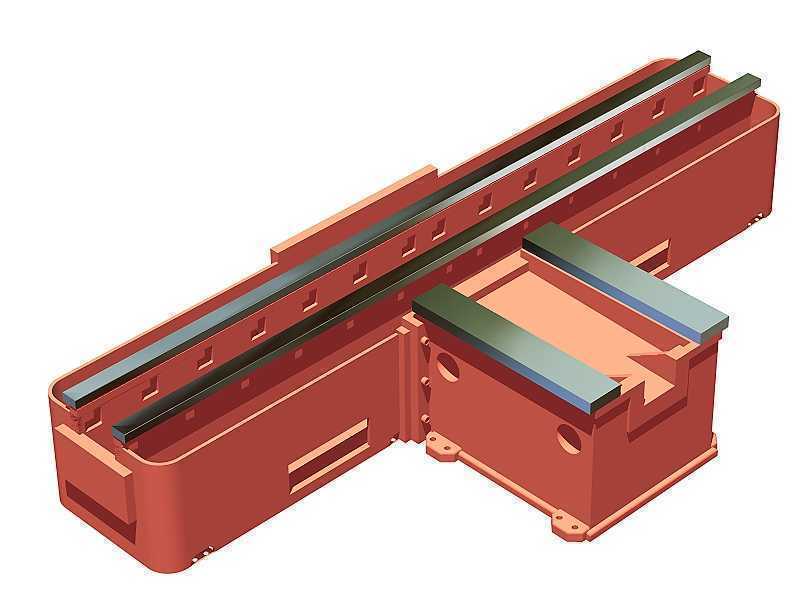

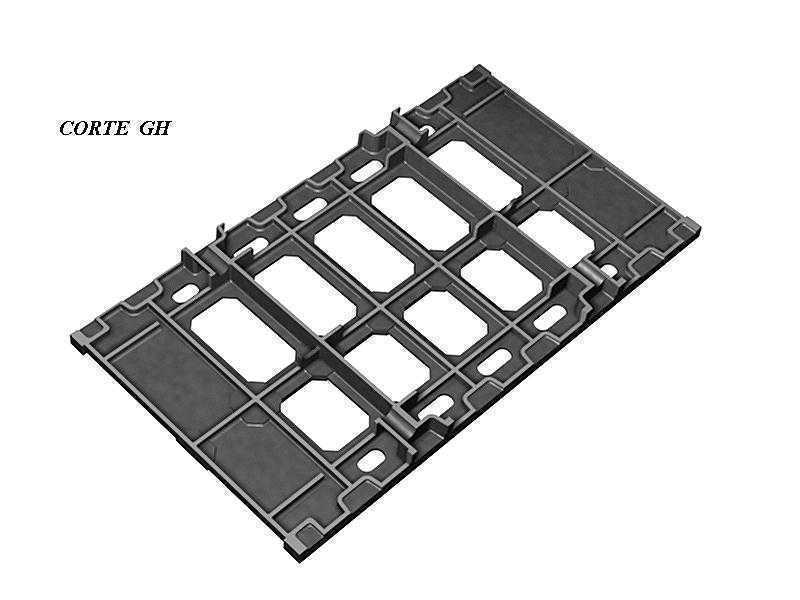

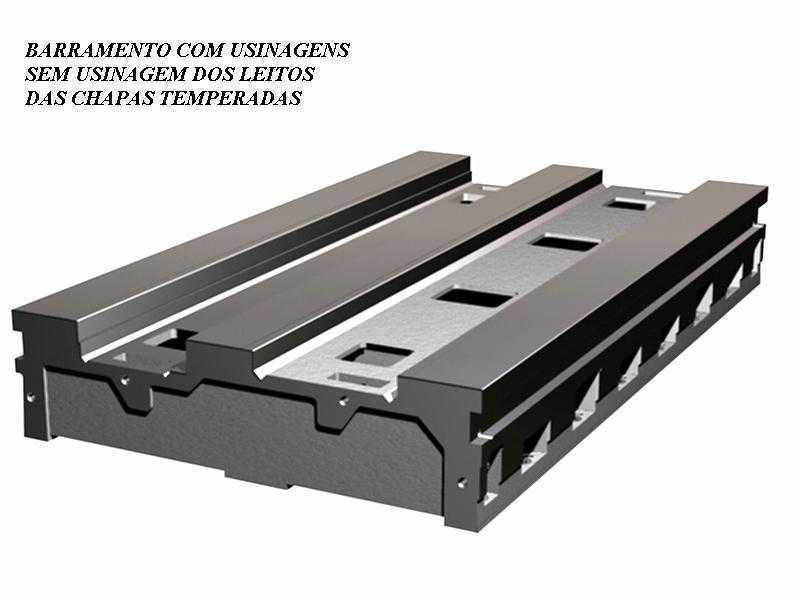

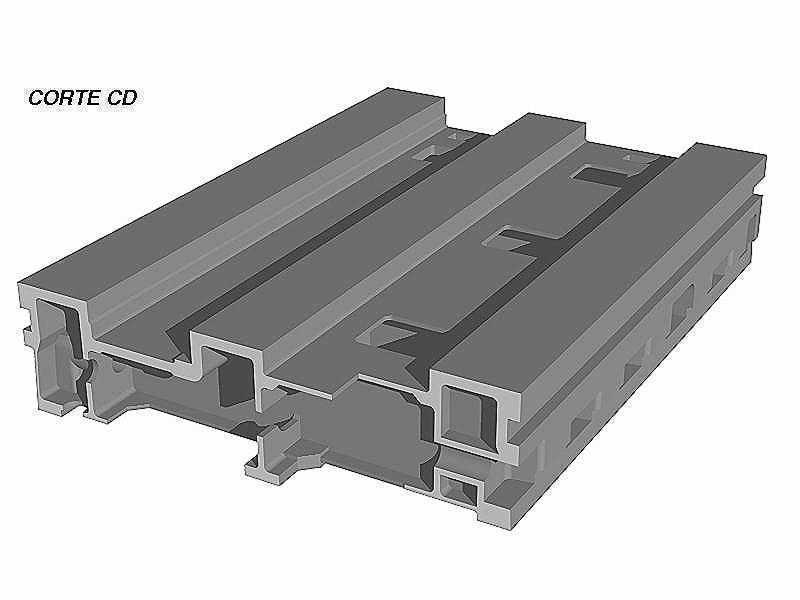

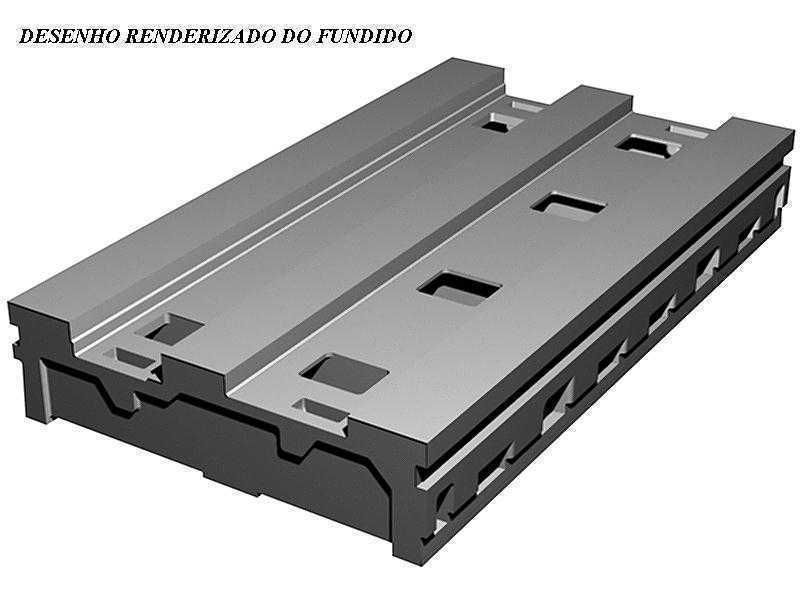

　　该结构为机床类设备的十字滑台配套床身基座铸件，是承担滑台往复运动承载、整机精度保持的核心基础构件，在数控铣床、小型加工中心、专用钻镗组合机床的进给单元中应用广泛，直接决定设备加工过程中的运动稳定性与重复定位精度留存能力。从实际应用场景来看，这类十字布局的床身结构多用于中小型立式加工设备的XY轴进给承载，纵向导轨安装面负责承载Y轴方向的长行程滑台移动，横向凸台结构的导轨安装面承载X轴方向的十字滑台移动，两个方向的导轨安装面在铸件一次装夹加工中完成形位公差保证，避免分体装配带来的垂直度误差累积。设计过程中优先考虑铸件的刚性与阻尼特性，整体采用箱型筋板布局，外壁设置均匀的减重开孔同时保留足够的壁厚梯度，导轨安装面下方布置交叉加强筋，

　　抵消滑台移动过程中产生的颠覆力矩与切削振动传导，铸件边角处全部采用圆角过渡，减少铸造过程中的应力集中风险，安装地脚位置预留加厚凸台，保证设备调平过程中的支撑刚性，不会因锁紧地脚螺栓导致铸件本体变形。外形尺寸方面，纵向导轨安装面的长度匹配对应行程滑台的导轨安装距，两个平行导轨的安装基准面预留0.2-0.3mm的刮研余量，方便后续装配过程中的精度校准，横向凸台的伸出长度匹配X轴滑台的行程边界，不会出现滑台移动到极限位置时的支撑悬空问题，铸件侧壁预留的通孔用于安装行程限位开关、润滑管路走线，部分沉孔结构用于固定导轨防护罩、拖链安装支架，所有安装孔的位置度公差控制在0.1mm以内，适配标准直线导轨的安装孔位要求，

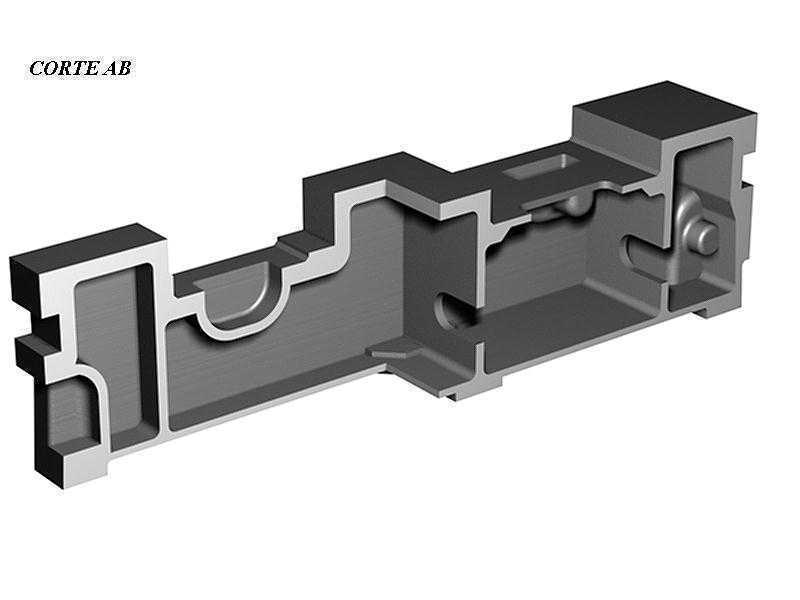

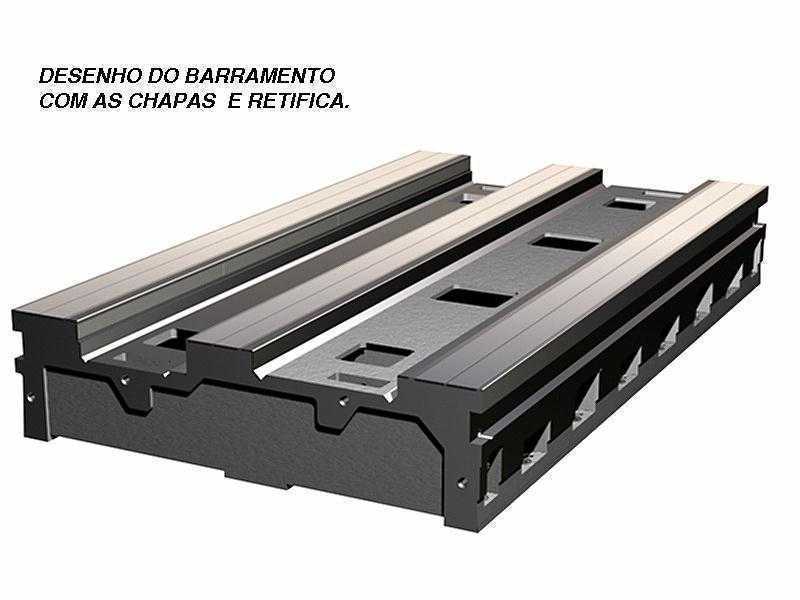

　　无需二次配钻即可完成导轨装配。从功能特性上看，该铸件采用一体化铸造成型，相比焊接结构的床身拥有更好的振动衰减能力，在重切削工况下能够有效降低导轨面的微幅振动，提升加工表面的光洁度，导轨安装面的高度差设计考虑了滑台叠加后的总高度，保证主轴端面到工作台面的距离符合对应机床的参数设计要求，床身内部的空腔结构既可以作为切削液的回流槽使用，也可以预留位置安装自动润滑系统的储油分路装置，减少整机的外部管路布局。设计思路上摒弃了传统床身多余的冗余结构，在保证刚性满足最大切削载荷要求的前提下尽可能优化铸件壁厚，降低整体铸件重量，同时所有的加工面都集中在一次装夹可完成的区域，减少机加工过程中的装夹次数，降低加工成本，

　　导轨安装侧的基准边设计为通长的直边，作为导轨安装的定位基准，无需额外加工定位销孔即可完成导轨的初步定位，提升装配效率。安装边界方面，床身底部的地脚安装孔按照均匀载荷分布布置，每个地脚位置的承载面经过铣平处理，配合调平地脚螺栓可以快速完成床身的水平校准，横向滑台的安装凸台下方设置加强筋支撑，当X轴滑台移动到最外端极限位置时，凸台的挠度变形量控制在0.02mm以内，不会影响加工精度，侧壁的安装槽用于固定机床的外防护钣金，安装孔位与常规钣金防护的安装尺寸通用，方便不同配置的设备选型适配。
