带传动进给式垂直铣削动力头结构

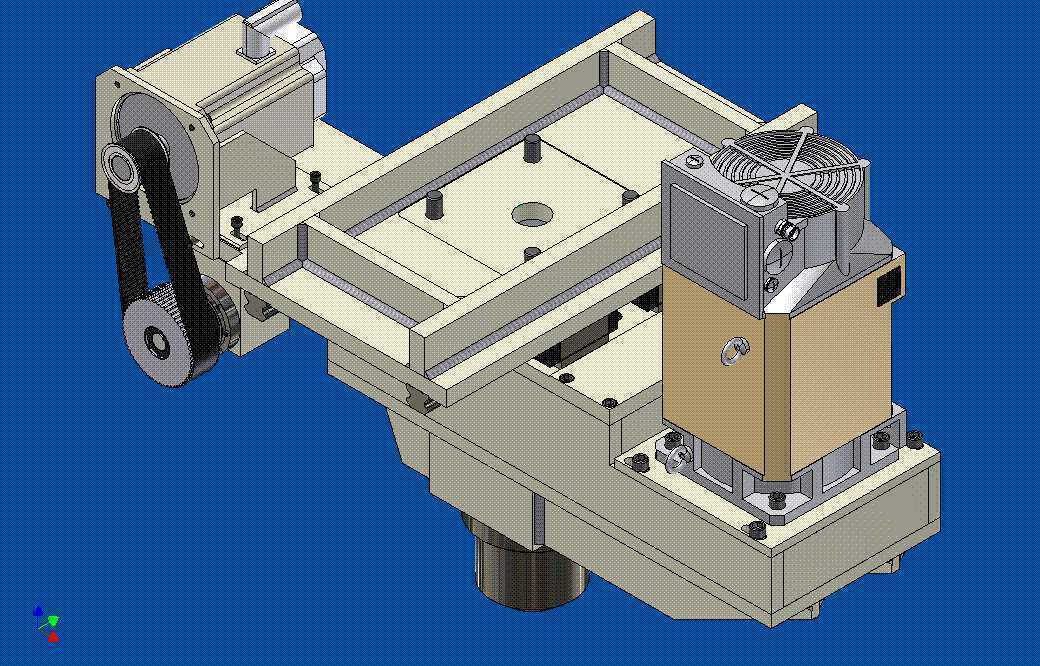

　　这套结构的核心是为中小型立式加工工位提供集成化的切削动力输出，常见于专机改造、非标自动化生产线的铣削、钻削工序，比如小型零件的平面铣削、孔位加工工位，不需要采购整台加工中心，直接将该动力头集成到专用工装台架上即可完成对应加工动作，能大幅降低专机搭建的成本与周期。从结构布局来看，整体采用侧置传动+垂直主轴的排布方式，左侧的同步带传动单元将驱动电机的动力传递到主轴位置，同步带传动本身具备缓冲吸振的特性，能抵消主轴切削时产生的部分振动，同时带传动的传动比调整灵活，可根据加工材质、刀具参数更换不同直径的带轮，匹配最合适的主轴转速区间，不需要改动电机安装位就能完成转速适配，现场调试的便利性很高。右侧的主轴驱动单元采用立式安装方式，

　　电机本体通过法兰直接固定在滑移基座上，减少了中间传动环节的功率损耗，主轴下端预留了标准刀具装夹接口，可适配铣刀、钻头等不同类型的切削刀具，满足不同工序的加工需求。中间的滑移基座是整套结构的承载核心，基座上加工有均匀分布的T型槽安装位，既可以用来固定待加工工件的工装夹具，也能根据加工行程需求调整限位挡块的位置，基座的滑移导轨采用矩形导轨结构，承载能力强，能承受切削过程中产生的径向与轴向切削力，避免加工过程中出现颤振影响加工精度。进给运动通过基座下方的驱动单元实现，可根据加工需求选择手动进给或者伺服自动进给的配置，垂直方向的进给行程可通过调整导轨两端的限位螺栓进行硬限位，防止超程损坏刀具或者工件。安装边界方面，

　　整套结构的安装基面为底部的方形法兰座，法兰座上预留了四个对称分布的螺栓安装孔，可直接固定在标准机床工作台或者专用型材架上，安装时需要保证基面的平面度公差在0.02mm以内，避免主轴安装偏斜导致刀具磨损加快、加工孔位出现偏斜。设计过程中优先考虑了结构的刚性与维护便利性，同步带的外侧设置了可拆卸的防护盖板，既能防止切削碎屑、切削液溅入带轮槽导致带体磨损，日常维护时只需要拆下盖板就能完成同步带的张紧调整与更换，不需要拆解整个传动单元。主轴单元的上部设置了散热风扇，长时间连续切削时能带走主轴轴承高速运转产生的热量，避免主轴热伸长影响加工尺寸精度，轴承座位置预留了注油孔，可定期加注润滑脂延长轴承使用寿命。在实际选型应用时，

　　需要根据加工时的最大切削力核算同步带的型号、主轴轴承的额定动载荷，以及滑移导轨的额定负载，避免过载导致结构件变形，比如加工铝合金等有色金属时可选择较高的主轴转速，加工钢材等硬材质时则需要适当降低转速、增大传动扭矩，可通过更换不同模数的同步带轮、调整电机输出参数来匹配加工需求。整套结构的集成度较高，所有传动、进给、动力单元都集成在同一个基座上，不需要用户单独进行各个部件的对接装配，拿到现场后只需要完成基面固定、电气接线、刀具装夹就能投入使用，非常适合非标设备集成商、小型加工车间进行专机搭建时选用，相比单独采购各个零部件自行组装，能节省大量的设计与装配时间，同时整体结构经过刚性校核，运行稳定性比零散组装的结构更有保障。
