盘式螺旋伸缩传动装置结构设计

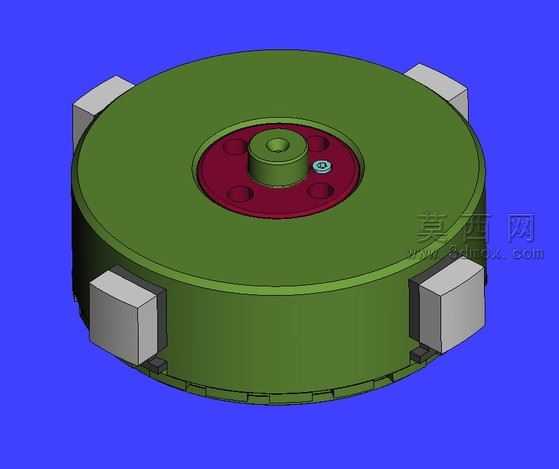

该作品为盘式布局的螺旋伸缩传动装置，采用三维参数化建模方式完成整体装配设计，建模过程中严格遵循机械设计的公差配合规范，对各组成零件的尺寸关联、装配约束进行了完整定义，确保整体机构的运动逻辑符合实际机械传动的物理规律。渲染阶段采用纯色背景突出装置主体结构，主体外壳赋予军绿色哑光金属材质，模拟实际工业设备的涂装质感，中心传动区域采用酒红色哑光漆面材质，与主体外壳形成清晰的视觉区分，外围的块状限位组件赋予银灰色金属质感，还原金属加工件的表面肌理，中心轴件、紧固件等细节零件也分别赋予对应的金属材质，提升整体模型的真实感。结构设计上采用扁平盘式的集成化布局，将螺旋伸缩的核心传动组件全部收纳于圆形盘状外壳内部，外围均匀分布的块状结构为伸缩动作的限位导向组件，可在螺旋传动副带动伸缩部件动作时提供周向限位，避免伸缩过程中出现周向转动偏移，中心区域的螺旋传动副为核心动力传递部件，通过螺旋副将回转运动转化为直线伸缩动作，整体结构紧凑集成度高，可作为扩展模块适配各类需要短行程直线伸缩动作的工业设备。设计思路围绕紧凑化、模块化的核心需求展开，摒弃传统外露式螺旋伸缩机构的布局形式，将所有传动部件集成于封闭盘壳内部，既可以对内部精密传动副起到防护作用，避免外界粉尘、杂质进入传动间隙影响使用寿命，也可以大幅缩减机构的安装占用空间，盘状的外形也便于在各类设备的端面位置进行安装固定，外围的限位组件采用模块化设计，可根据实际使用的负载需求调整数量与安装位置，适配不同工况下的导向限位需求，整体装配完成后可实现稳定的螺旋伸缩动作，各零件之间无干涉问题，运动行程范围内动作顺畅无卡滞，可直接用于相关设备的结构验证、装配模拟以及方案展示使用。
