机床附件类L型定位工作台结构建模

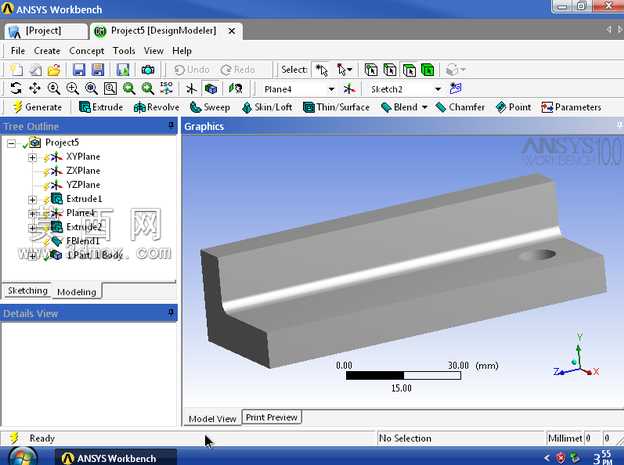

本次建模的是机床配套用L型定位工作台构件，整体采用规则块体组合式结构设计，建模过程依托三维参数化设计环境完成，全程以实际工装定位需求为核心逻辑展开。首先在草绘阶段确定工作台的基准轮廓，以底部矩形基座为基础定位特征，向上延伸出垂直挡边结构，二者形成90度直角定位面，可满足工件加工过程中的侧向定位与支撑需求。建模过程中优先使用拉伸特征生成主体块体结构，保证整体壁厚均匀，基座部分预留安装孔位特征，孔位采用同轴心定位设计，可适配标准螺栓的安装固定需求，垂直挡边与基座的衔接处做了微小圆角过渡处理，既可以消除应力集中隐患，也能避免实际加工过程中的锐边划伤问题。材质设定上选用常规机床工装常用的45号钢材质，渲染时赋予金属哑光质感，还原实际工装的表面处理效果，结构上整体无复杂曲面特征，所有特征均采用参数化尺寸驱动，标注尺寸单位统一为毫米，基座长度、挡边高度、安装孔孔径及孔位间距均按照通用工装的适配尺寸设定，可直接用于后续的有限元受力分析或者加工工艺编制。设计思路上充分考虑工作台的实际使用场景，定位面的平面度要求通过建模时的基准对齐保证，安装孔的位置精度通过草绘时的尺寸约束锁定，整体结构简洁实用，无冗余设计特征，既保证了足够的结构刚性，也控制了整体重量，适合作为机床加工时的辅助定位工装使用，建模过程中所有特征均可编辑修改，方便后续根据不同的加工需求调整尺寸参数，适配不同规格的工件装夹需求。
