草坪碗伸缩式举升支撑装置

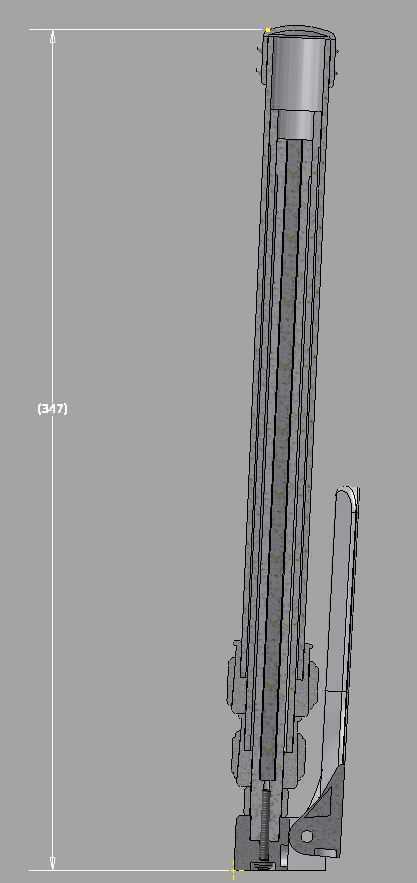

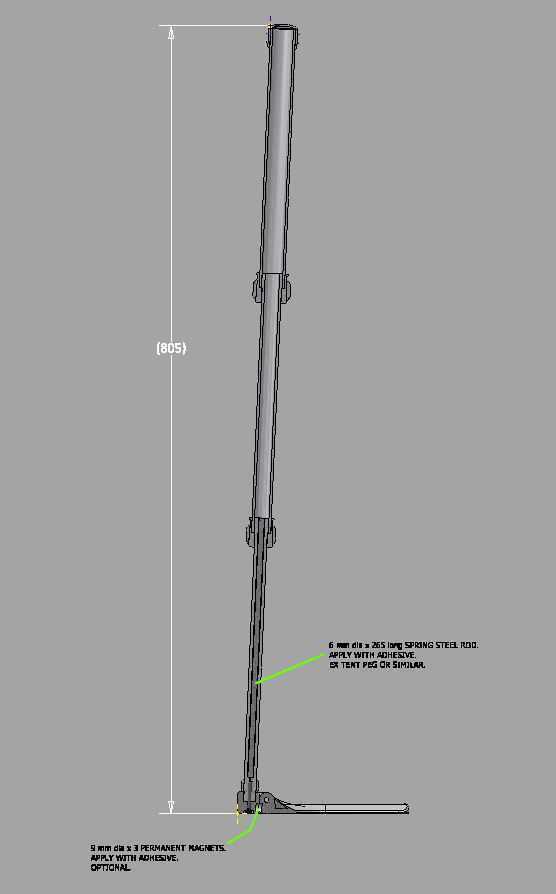

　　这款伸缩式举升装置最初的设计需求来自保龄球运动配套场景，主要用于放置在保龄球袋内，在需要时完成草坪碗的顶升举升作业，也可作为小型轻载千斤顶承担小吨位的临时支撑顶升任务，适配非工业场景下的轻量顶升需求。从结构设计逻辑来看，整体采用多级套筒式伸缩结构，沿垂直轴向布置三级同轴套筒段，每段套筒衔接位置设置限位凸环结构，既保证伸缩过程的同轴导向精度，避免伸出段出现偏摆卡滞，也能在完全伸出时承担径向限位，防止套筒段脱出。底部采用叉形支撑底座，叉臂沿水平方向延伸，接触面积经过测算，在平整硬质地面上放置时，可保证举升额定负载时的整体抗倾覆稳定性，不会因为负载偏载出现侧翻问题。底座与最下端固定套筒采用一体式铰接衔接结构，

　　允许套筒段相对底座有小角度的偏摆余量，适配放置地面存在微小坡度的使用场景，降低对放置面平整度的苛刻要求。顶部设置圆形承托端盖，端面做平面处理，与被举升的草坪碗底部接触时可均匀传递顶升力，避免应力集中刮伤被支撑件表面。设计阶段充分考虑了桌面级3D打印的制作适配性，整体结构拆分后所有零件的最大外轮廓尺寸控制在235×235mm的打印幅面范围内，无需额外拼接即可在常规桌面级FDM打印机上完成全部零件制作，不需要大尺寸工业打印设备支持。材料选型上推荐使用PLA长丝制作，通过调整打印填充率提升结构件的刚性与硬度，满足轻载顶升的强度需求，套筒配合面预留0.2mm的打印间隙，抵消FDM打印过程的材料膨胀余量，保证伸缩动作顺滑无卡滞，

　　不需要额外添加润滑介质即可顺畅操作。从安装边界来看，装置完全收缩时整体轴向尺寸较短，可直接放入常规保龄球袋的侧袋储物空间内，不会占用过多收纳空间，携带外出使用时无需额外准备收纳容器。使用时仅需将底部叉座平稳放置在硬质支撑面上，将顶部承托端对准被举升件的底部受力位置，逐节拉出伸缩套筒至所需高度，依靠套筒段之间的摩擦力实现位置锁定，即可完成支撑举升作业，收回时仅需施加轴向压力即可将套筒逐节压回收缩状态，操作流程简单，不需要额外的辅助工具。在实际使用场景中，除了草坪碗的举升作业外，也可承担日常场景下的小型物件临时顶升支撑任务，比如家具调平、小型设备检修时的临时支撑，额定承载范围内不会出现结构变形或回缩问题。结构设计上没有多余的冗余零件，

　　整体零件数量少，装配流程简单，打印完成后仅需将各级套筒按顺序套装，再衔接底座与顶部端盖即可完成总装，不需要额外的紧固件连接，后期维护也十分便捷，出现零件磨损时仅需单独重新打印对应损坏的套筒段即可替换，不需要整体报废。套筒段的壁厚经过受力仿真校核，在PLA材料常规打印强度下，每段套筒的轴向承载能力满足轻载使用需求，衔接位置的凸环结构做了圆角过渡处理，避免应力集中导致的套筒断裂问题，反复伸缩操作时不会出现凸环崩裂的情况。底部叉臂的长度经过反复调整，在保证收纳尺寸紧凑的前提下，尽可能增大支撑跨距，提升整体稳定性，叉臂底部做了平面处理，与地面接触时不会出现硌伤地面的问题，也能在光滑地面上提供足够的摩擦力，避免举升过程中底座滑移。
