手动卧式液压搬运顶升设备结构设计

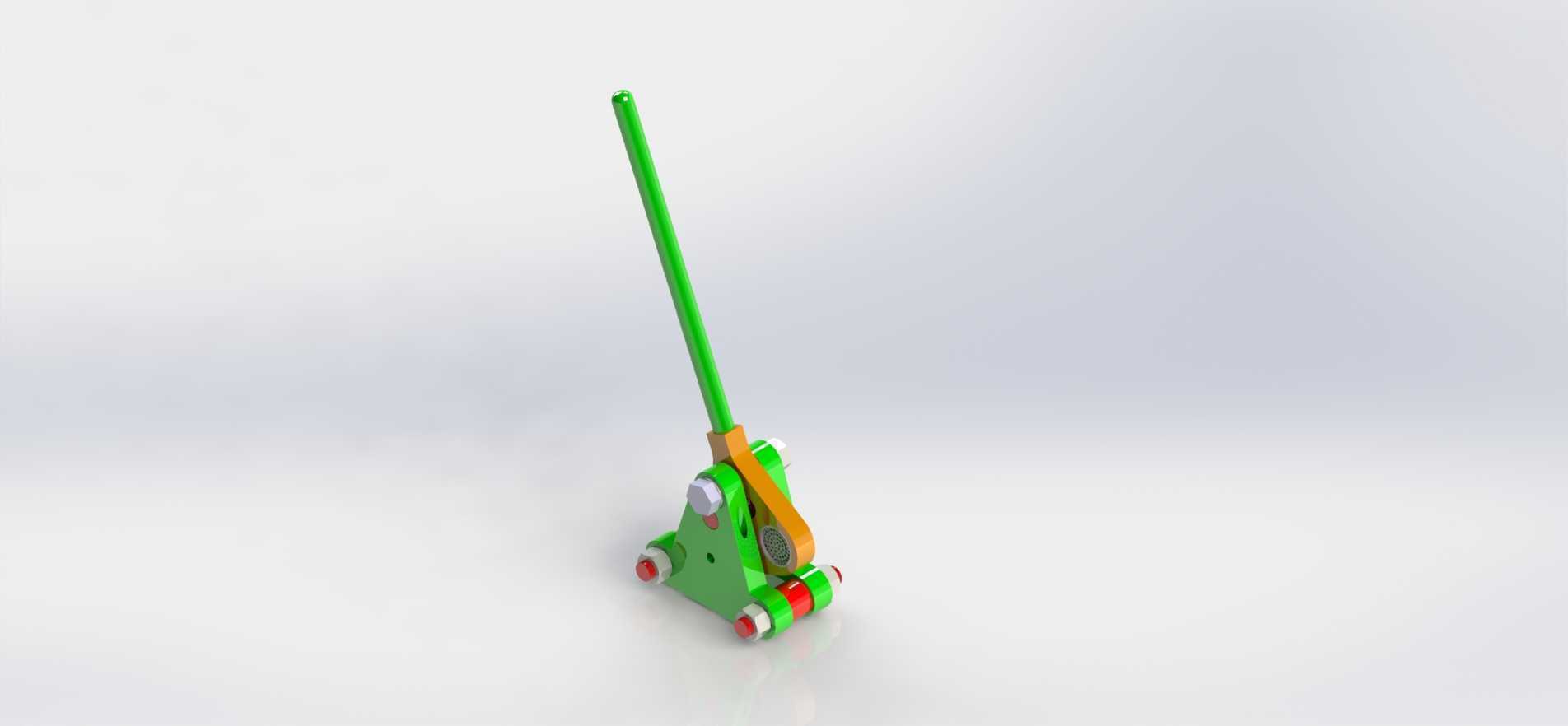

　　在车间重型工件短距离转运、设备安装对位、工装夹具顶升调整的作业场景里，这类手动卧式液压顶升设备是一线装配、维修班组最常用的便携工装，相比立式千斤顶，它的卧式结构能伸入设备底部更低的间隙空间，搭配底部的移动滚轮，不需要额外搭配搬运小车就能完成顶升后短距离移位，大幅降低狭小空间内的重型物件移位作业强度。从结构设计逻辑来看，这套设备的核心受力框架采用钢板拼焊结构，底座部分做了下沉式设计，将液压油缸的安装位内嵌在底座腔体内部，既降低了设备整体重心，提升顶升作业时的抗倾覆稳定性，也能有效压缩设备最低作业高度，适配更多设备底部间隙不足的作业场景。操作杆采用加长空心钢管设计，在保证操作力矩足够的前提下，尽可能降低操作杆自身重量，

　　操作人员站在设备侧方，通过反复压动操作杆就能驱动液压油缸柱塞伸出，带动顶部的承托抬升臂完成顶升动作，抬升臂与油缸柱塞之间采用铰接连接，抬升过程中承托面始终保持水平，避免顶升过程中工件出现滑移偏斜。底部的滚轮组件采用前小后大的布局，前端两个小直径承重轮采用耐磨聚氨酯包胶材质，既能够承受顶升状态下的集中载荷，也能避免在环氧地坪、油漆地面上留下压痕，后端的转向轮搭配操作杆的联动结构，下压操作杆到一定角度就能让设备整体前倾，依靠前端滚轮支撑，就可以像手动搬运车一样拖动移位，不需要额外施加抬升力就能完成设备转场。从安装边界尺寸来看，这套设备的最低伸入高度控制在80mm以内，能够伸入大部分工业设备、重型工装的底部安装间隙，

　　最大顶升行程可以满足常规设备安装时的垫铁调整、底部检修空间预留需求，额定承载能力覆盖车间常见的中小型机床、工业模组、重型料架的顶升移位需求。设计过程中对液压回路做了简化处理，没有设置多余的调速、保压阀组，仅在油缸回油路径上设置了螺纹式泄压阀，操作人员只需要转动操作杆末端的泄压旋钮，就能控制油缸柱塞的回落速度，结构简单可靠，日常维护只需要定期补充液压油、检查铰接点的润滑状态即可，不需要复杂的维保流程。在受力校核层面，底座的焊接框架做了局部加强处理，在油缸安装座、抬升臂铰接点这两个核心受力位置，都加焊了三角形加强筋板，避免长期承受交变载荷出现焊缝开裂、结构变形的问题，抬升臂的承托面做了防滑滚花处理，增大与被顶升工件底部的摩擦力，

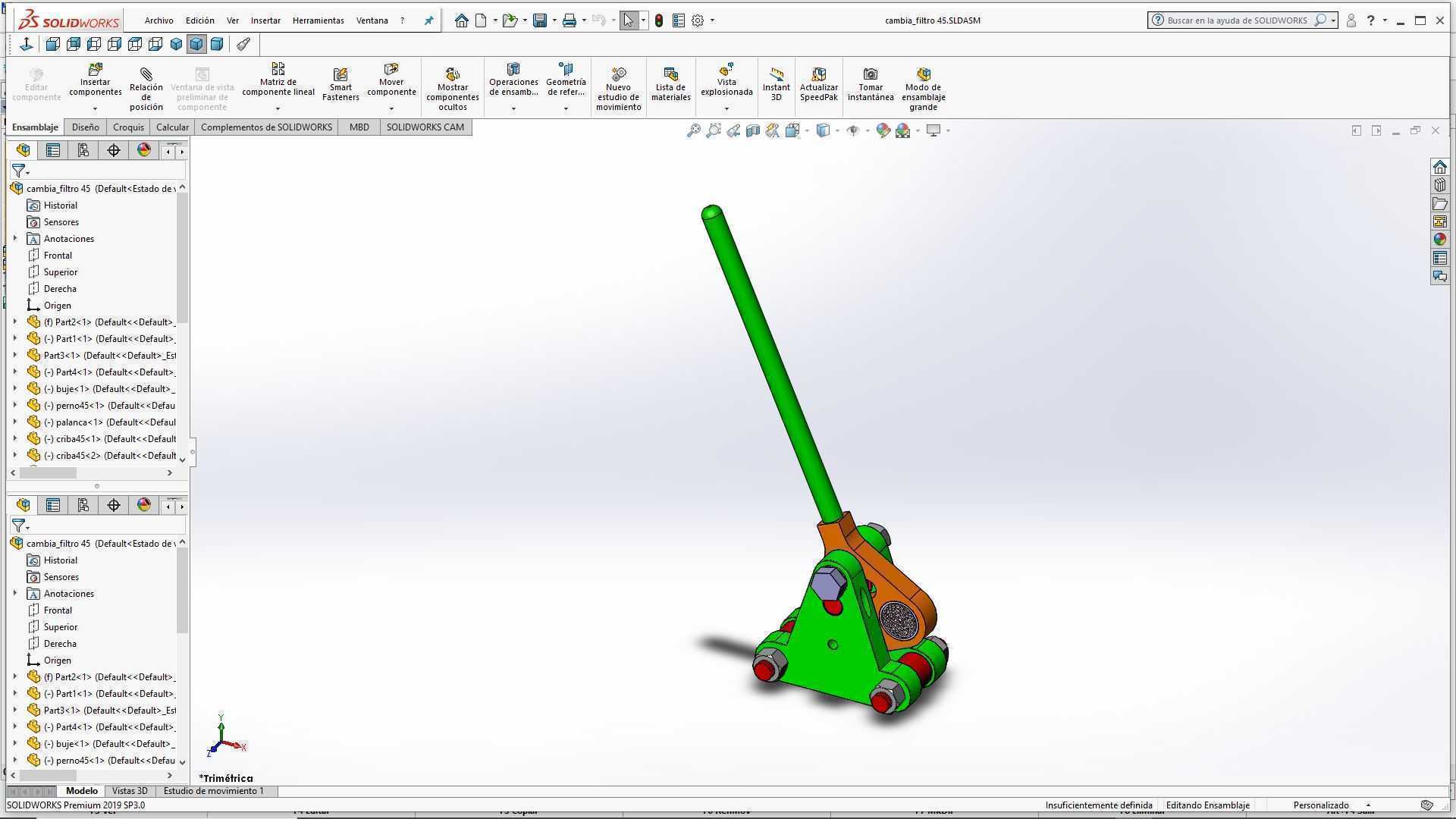

　　防止顶升过程中工件侧滑。这类设备在实际使用中，不需要外接电源、气源，完全依靠手动液压驱动，适合在没有动力源的仓储区域、户外设备安装现场、车间临时检修场景使用，相比电动起重设备，它的便携性更高，单人就能完成搬运、操作全流程，针对小吨位重型物件的短距离移位、顶升调整作业，作业效率远高于搭配撬棍、垫木的传统作业方式，也能避免撬棍作业对设备底面、地坪造成的损伤。在三维建模过程中，所有铰接位置都按照实际装配间隙做了配合公差预留，活动部件的运动行程做了限位仿真，模拟了操作杆全角度摆动、抬升臂全行程顶升、滚轮转向的全动作过程，确保各部件在运动过程中不会出现干涉卡滞，液压油缸的安装尺寸完全参照通用手动液压千斤顶的缸体参数设计，后期维护时可以直接替换通用标准油缸配件，不需要单独定制加工部件，降低设备的后期使用成本。
