14毫米规格十字滑块联轴器结构设计

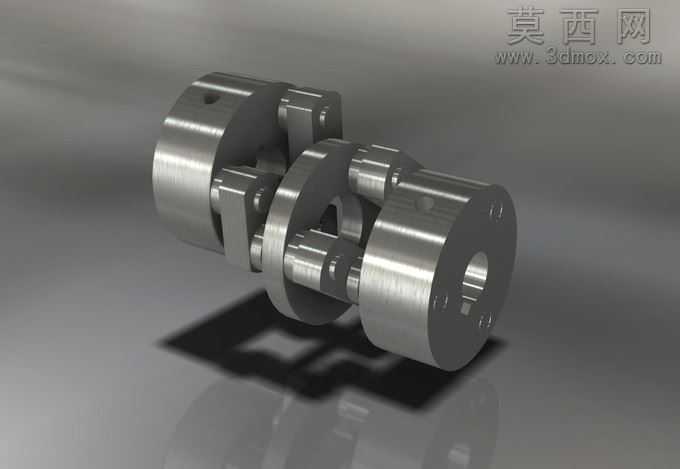

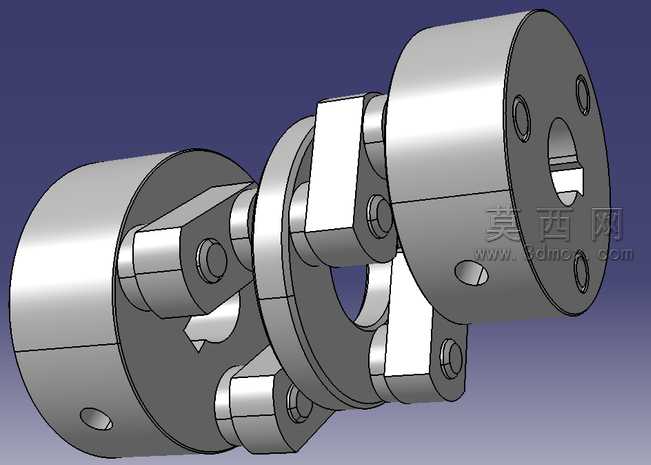

本作品为14毫米轴径适配的十字滑块联轴器三维建模作品，建模过程严格遵循机械传动件的设计规范，先通过草图绘制两端半联轴器的端面轮廓，精准定位轴孔、安装螺孔的中心位置，保证各孔位的同轴度与位置度公差符合传动件装配要求。建模时对半联轴器的圆柱基体、凸台卡爪结构分别进行特征拉伸，对边角位置做合理的倒角处理，既消除加工应力集中隐患，也让模型外观更贴近实际工业零件的加工效果。中间的十字滑块作为核心补偿部件，建模时重点还原其两侧互相垂直的卡槽结构，卡槽与两端半联轴器的卡爪采用间隙配合的尺寸设计，保证装配后滑块可在卡槽内小幅滑动，以此补偿两连接轴之间的径向、角向安装偏差。材质渲染阶段，为整体零件赋予金属钢材质，调整金属粗糙度、反光度参数，模拟经过机加工后的金属表面质感，对端面、轴孔内壁等加工面设置更高的光洁度表现，还原真实五金零件的视觉效果。结构设计上，该联轴器采用分体式装配结构，两端半联轴器可分别通过紧定螺钉固定在主动轴与从动轴端，中间十字滑块采用耐磨材质设计思路，可在传动过程中吸收一定的安装偏差，降低轴系运转时的附加载荷，适用于转速适中、载荷平稳的传动场景。建模过程中对所有装配配合关系做了校验，保证卡爪与卡槽的配合无干涉，螺孔位置与标准紧固件尺寸匹配，整体模型可直接用于装配模拟、工程出图或3D打印验证，完整还原了十字滑块联轴器的工作原理与结构细节，能直观展示这类刚性可移式联轴器的传动补偿特性。
