SF123A圆柱锂电池外观结构三维设计

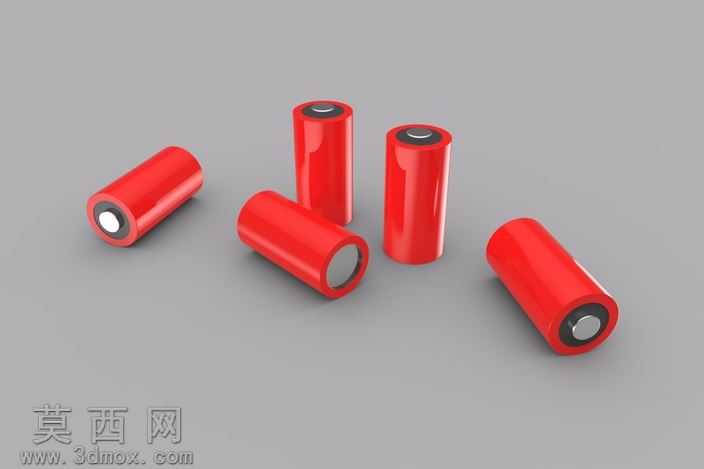

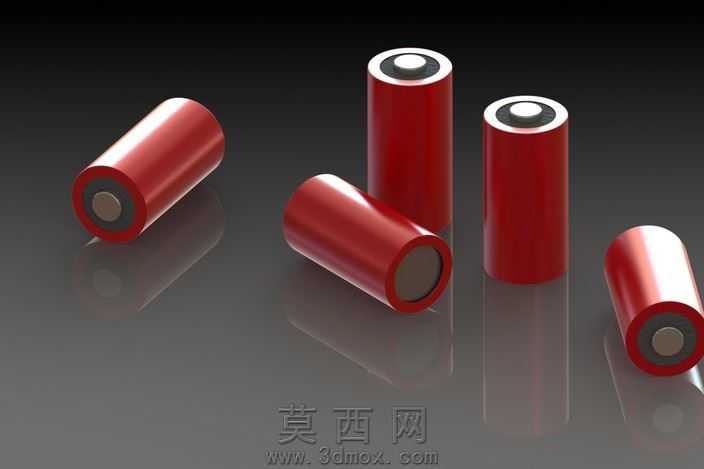

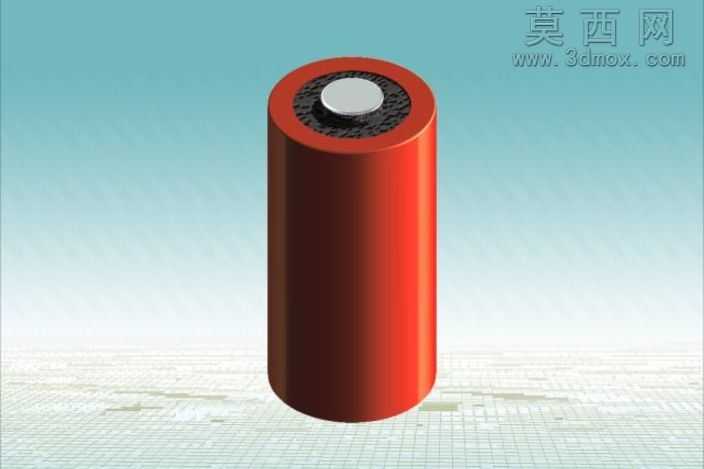

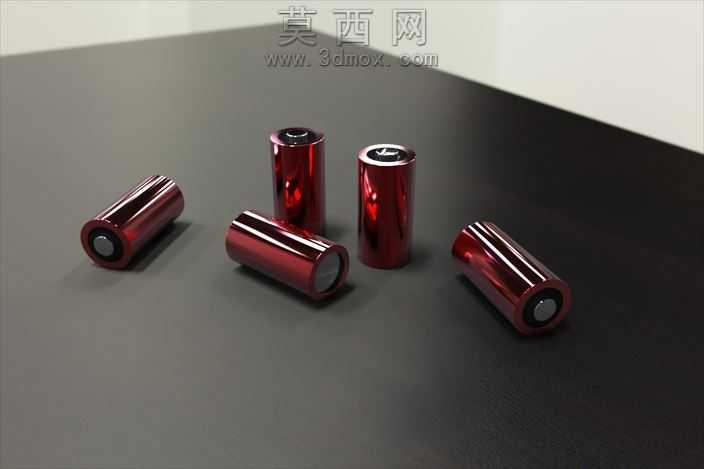

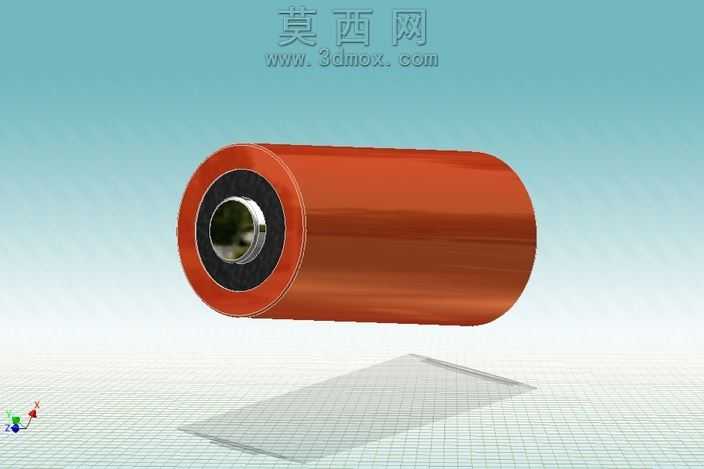

本次三维设计围绕SF123A圆柱型电池展开，在建模初期先梳理该型号电池的标准尺寸参数，确定柱身直径、整体高度、正负极端面的凸起与凹陷比例，以保证模型和实物尺寸的一致性。建模阶段采用旋转凸台作为基础特征，先绘制电池柱身的半剖面轮廓，通过360度旋转生成光滑的圆柱主体，再分别处理两端的电极结构：正极端的金属凸起帽先绘制圆形轮廓拉伸后做圆角过渡，匹配实物正极的圆润边缘；负极端的金属平面中心预留凹陷结构，边缘做细微的倒角处理，还原真实电池负极的装配细节。材质设置上，柱身部分采用高光泽亮红色塑料材质，调整材质的反射率、粗糙度参数，模拟电池外层PVC封套的光滑亮面质感，同时添加细微的表面噪点避免材质过于塑料感失真；两端电极部分采用哑光金属材质，调整金属度与漫反射参数，区分正负极金属件的细微色泽差异，正极金属帽略带亮银色反光，负极金属面偏深灰哑光质感。渲染阶段搭建柔和的三点布光系统，主光源从斜上方45度照射，打出电池柱身的高光轮廓，辅光源从侧面补光消除暗部死黑，背景采用中性浅灰色调，突出红色电池主体的视觉效果，同时渲染不同摆放角度的展示效果，包含直立、横放、倾斜等多种姿态，完整呈现电池各个角度的外观细节。设计过程中重点还原电池的外观比例与材质质感，省略内部电芯等不可见结构，聚焦于外部装配特征的精准复刻，确保模型可用于产品展示、装配场景搭建、数码产品配件库搭建等用途，模型的曲面过渡顺滑无破面，各部件的拼接位置严丝合缝，符合工业级三维模型的精度要求，能够直接导入各类三维场景中使用，无需额外调整结构即可适配不同的渲染与装配需求。
