日产CA18DET汽车点火线圈结构设计

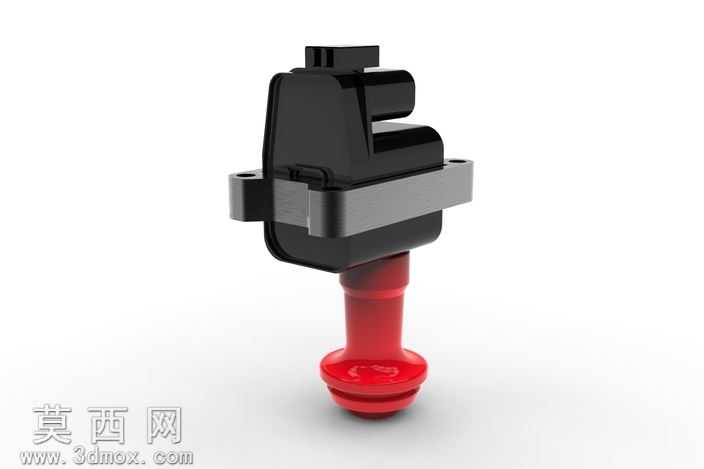

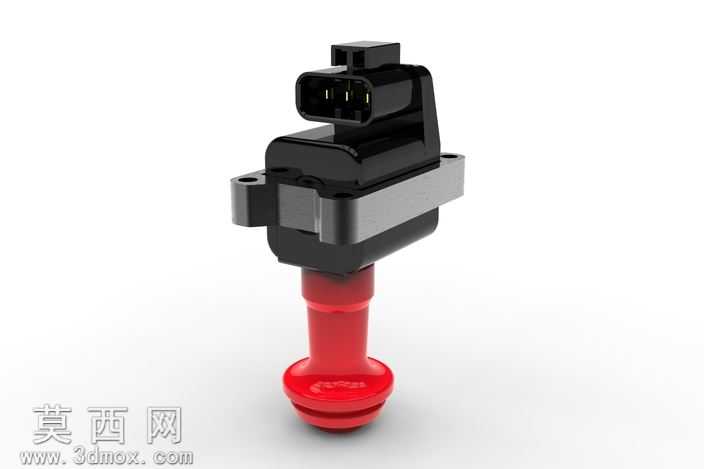

本作品为日产CA18DET发动机配套点火线圈的三维建模设计成果，建模阶段围绕点火线圈的实际功能结构展开，首先对产品的整体形态进行拆解，将其划分为上部电气接插端、中部主体封装结构、下部绝缘连接端三个核心功能区块。上部接插端严格还原车用电气接头的卡扣定位结构、插针排布槽位，建模时精准控制接插面的公差尺寸，保证接插结构的装配匹配度，同时还原接头处的防水挡边、定位凸台等细节结构，还原车用电气部件的防呆、防水设计特征。中部主体结构还原点火线圈的金属固定安装支架，支架上的安装孔位、贴合平面均按照实车安装的定位要求进行尺寸校准，主体外壳的分模线、卡扣拼接结构也做了精细化还原，还原塑料封装壳体与金属支架的装配关系，金属支架部分做了倒角、圆角处理，还原真实冲压金属件的工艺特征。下部红色绝缘端为高压输出连接部分，建模时还原绝缘套的锥度形态、端部密封环槽结构，以及绝缘套与主体壳体的衔接过渡结构，保证结构衔接处的平滑过渡，还原橡胶绝缘件的形态特征。材质渲染阶段，针对不同部件的材质特性进行参数调试：上部黑色塑料壳体采用哑光硬质工程塑料材质，调整材质的粗糙度、反光度参数，还原车用耐高温塑料的质感；中部金属支架采用镀锌金属材质，模拟金属件的轻微磨砂金属光泽，还原冲压金属件的表面质感；下部红色绝缘套采用耐高压橡胶材质，调整材质的半哑光、轻微弹性质感，还原橡胶部件的视觉特征。渲染过程中采用产品级布光方案，主光从侧上方打亮产品主体轮廓，辅光补充暗部细节，避免出现死黑区域，同时添加微弱的环境反射，让金属部件的反光更具真实感，最终呈现的效果清晰展现点火线圈的各部分结构细节，完整还原该汽车点火部件的外观形态与结构特征，可用于汽车零部件结构展示、维修教学参考、配件装配演示等场景。
