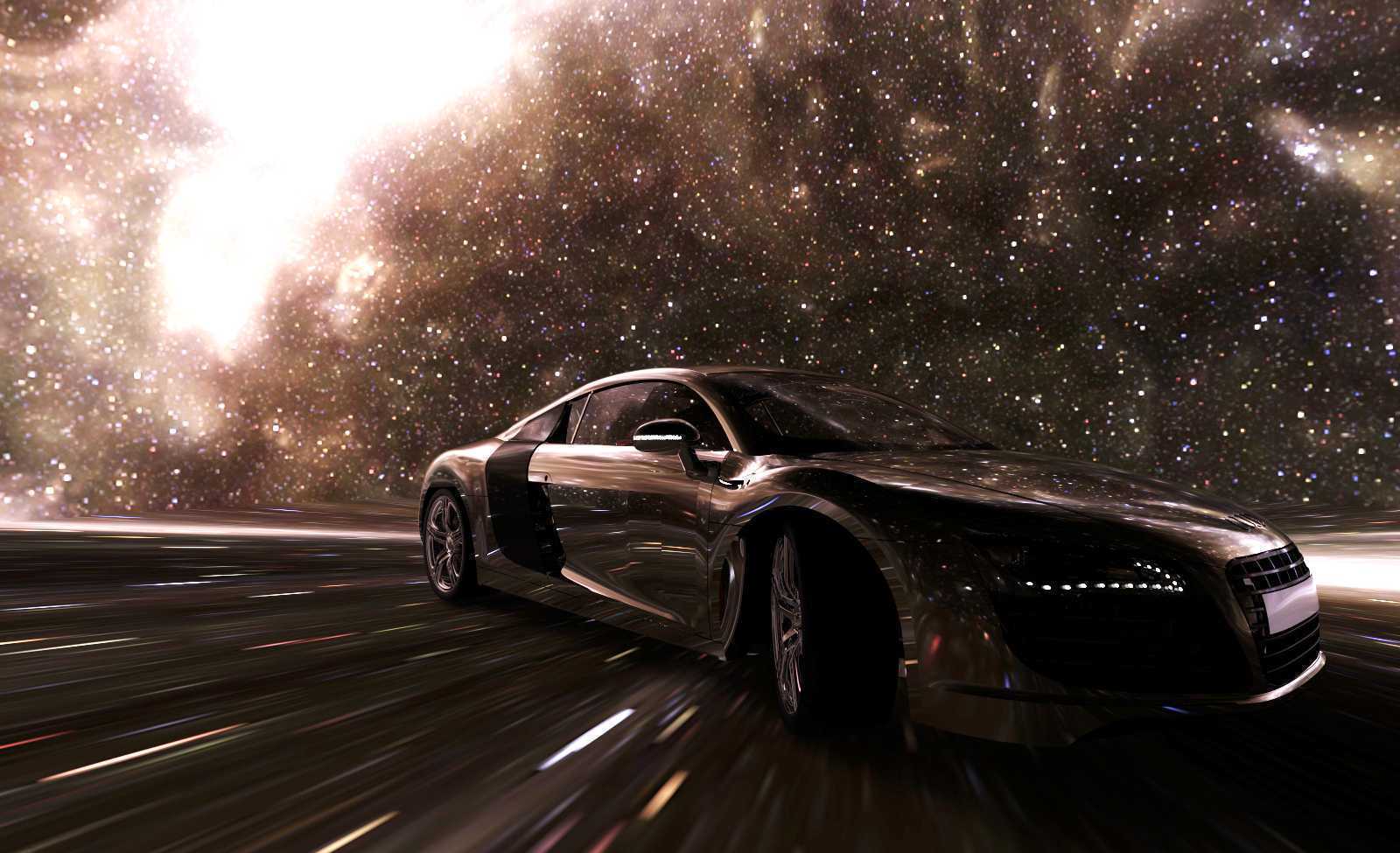

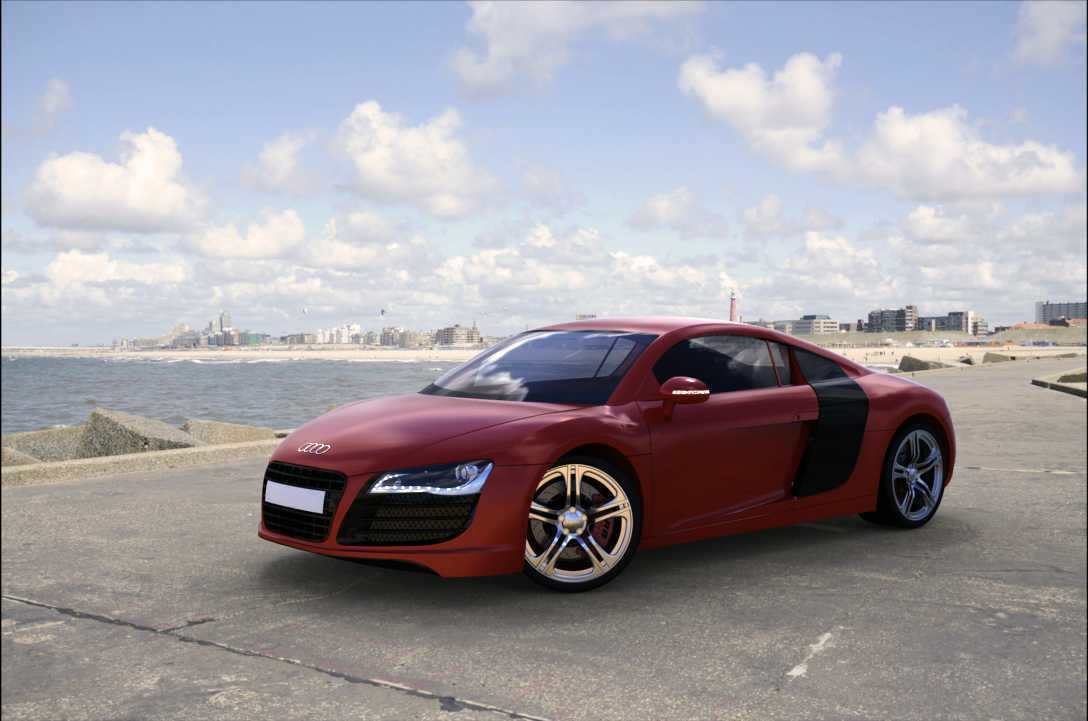

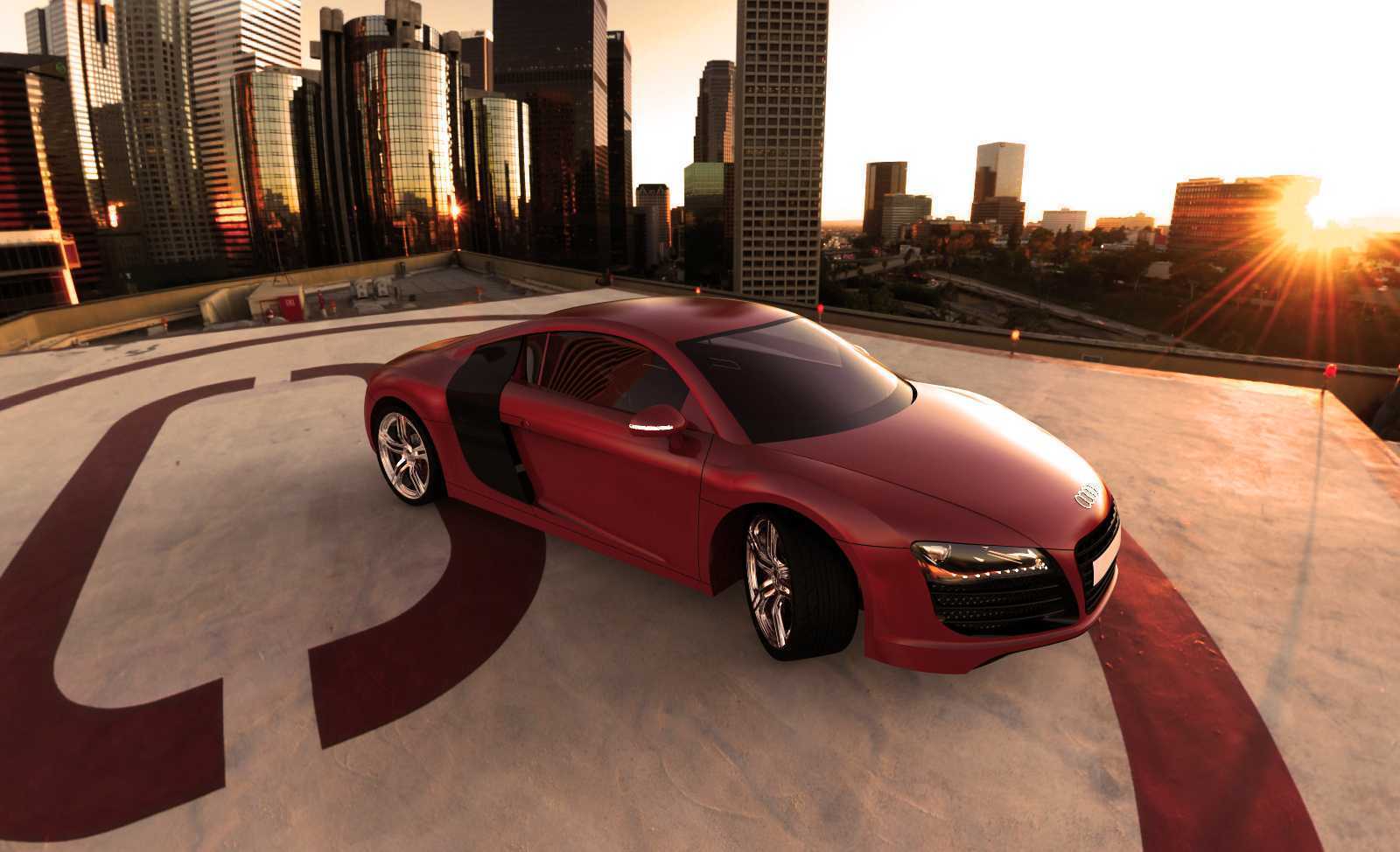

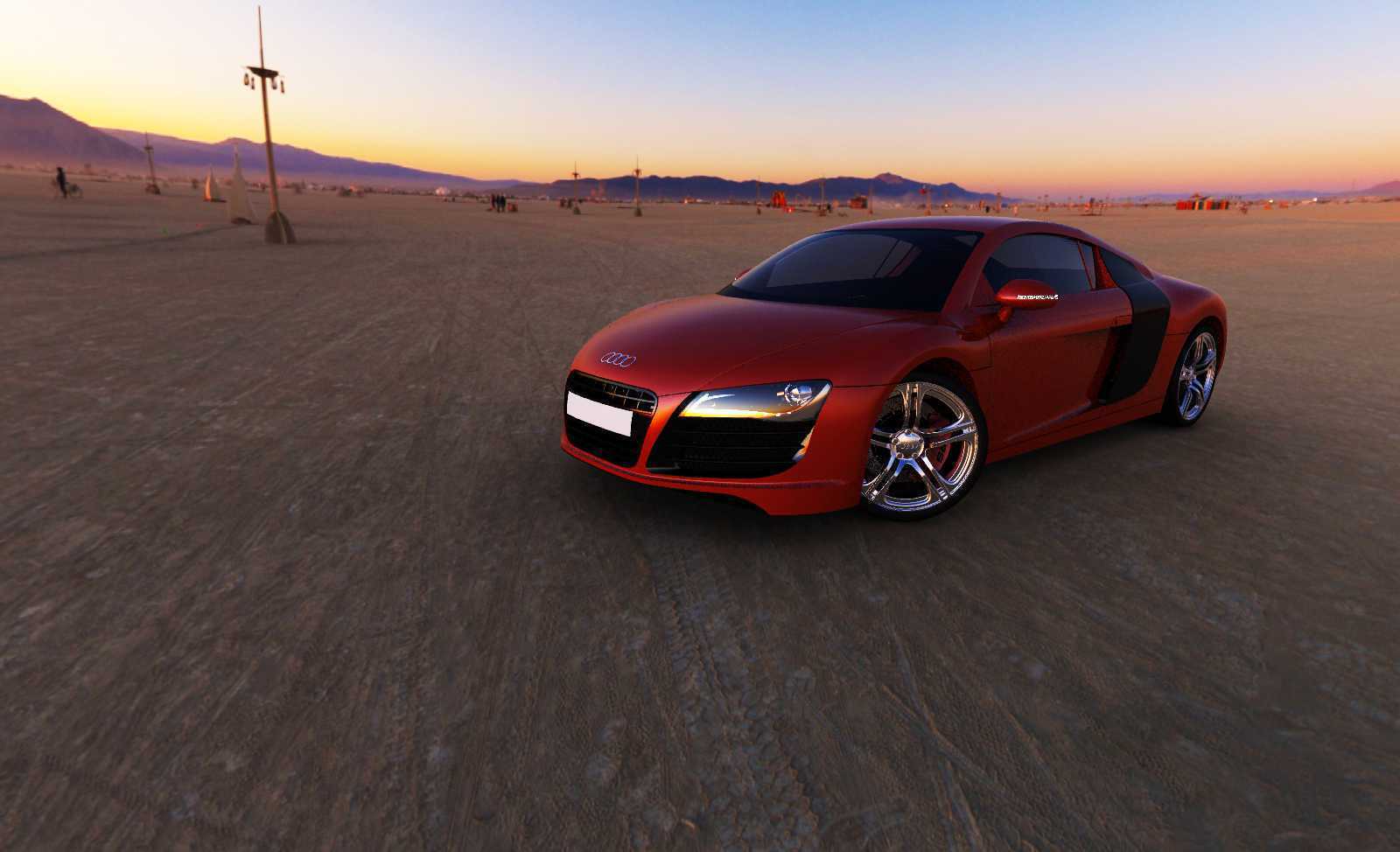

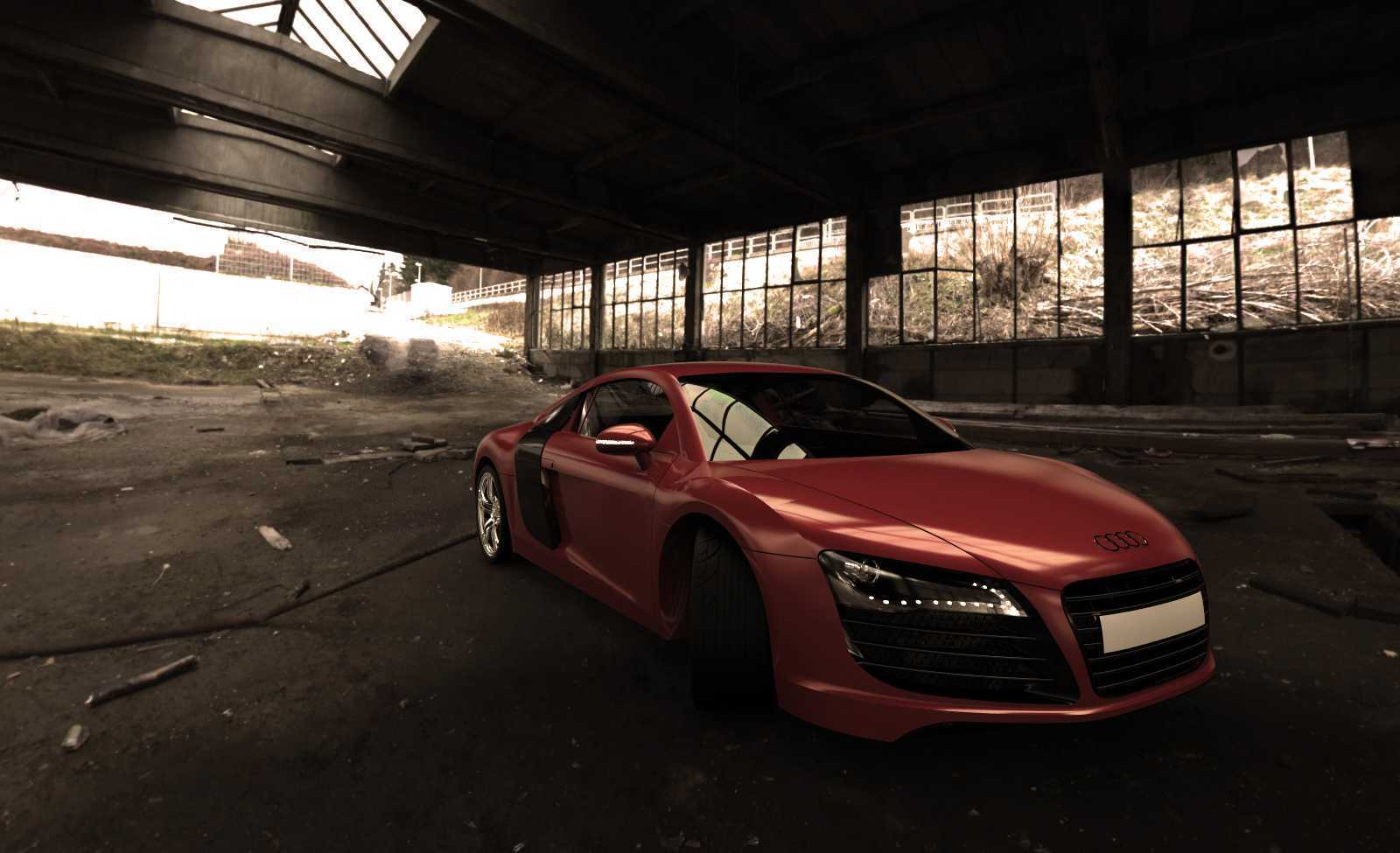

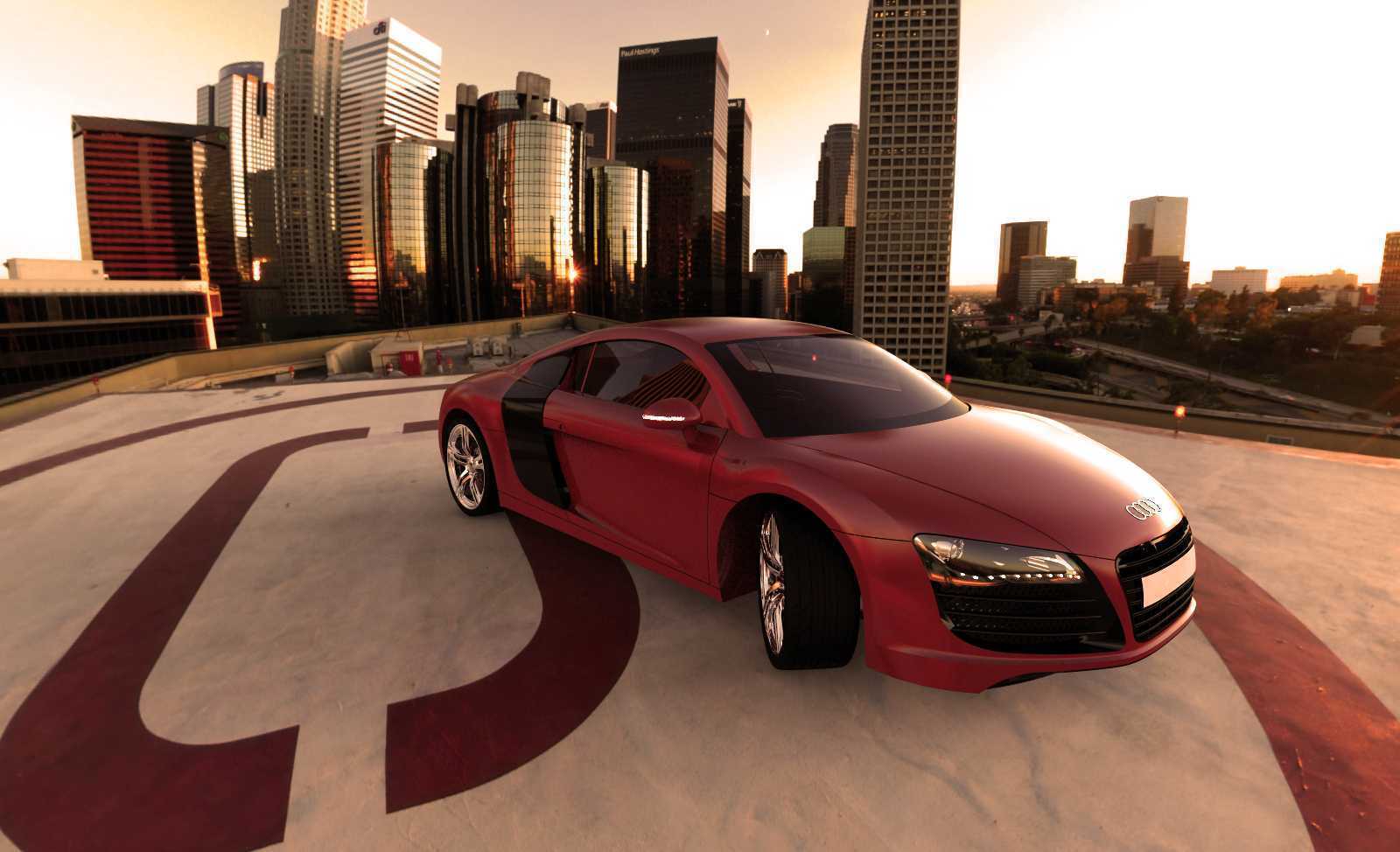

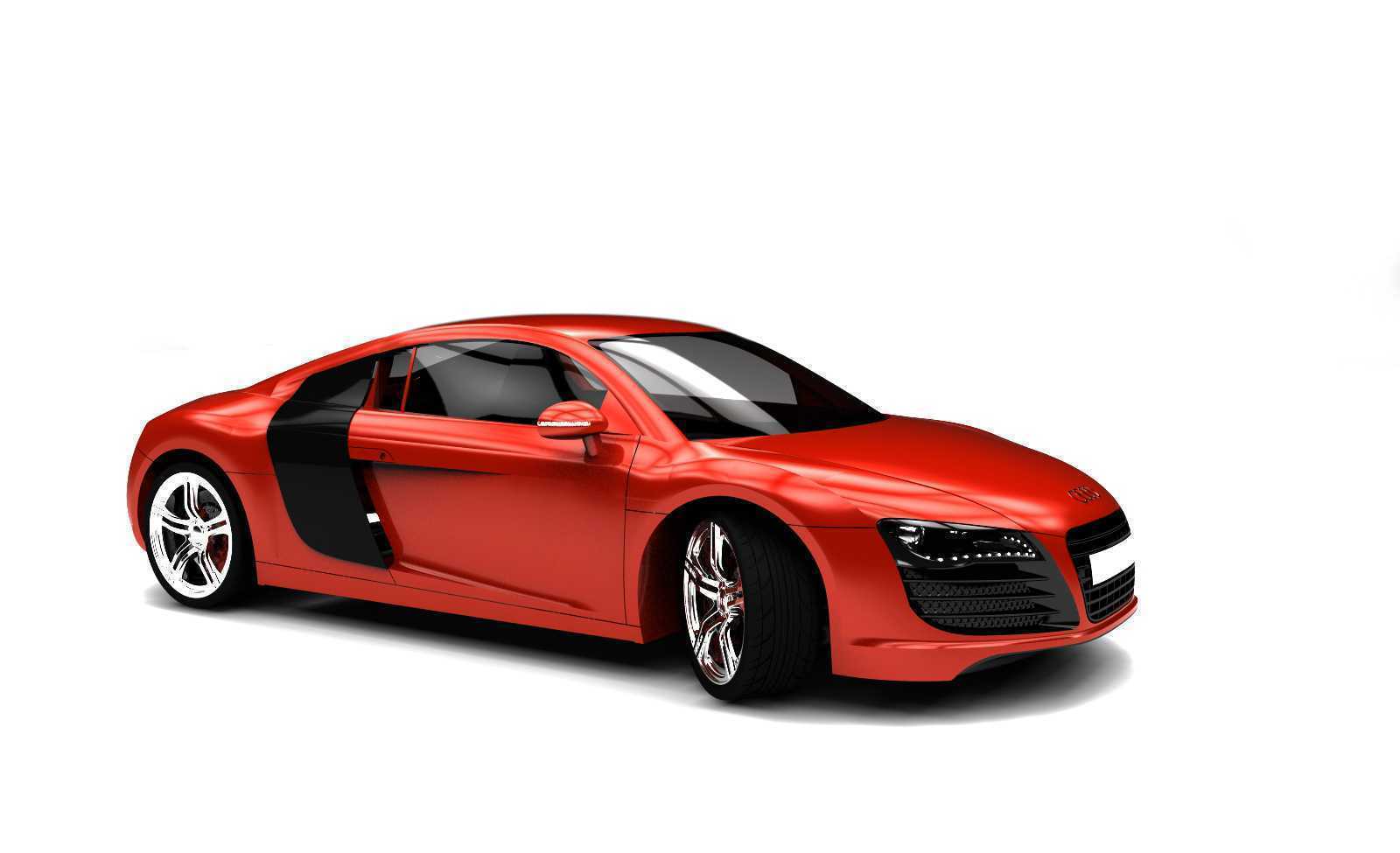

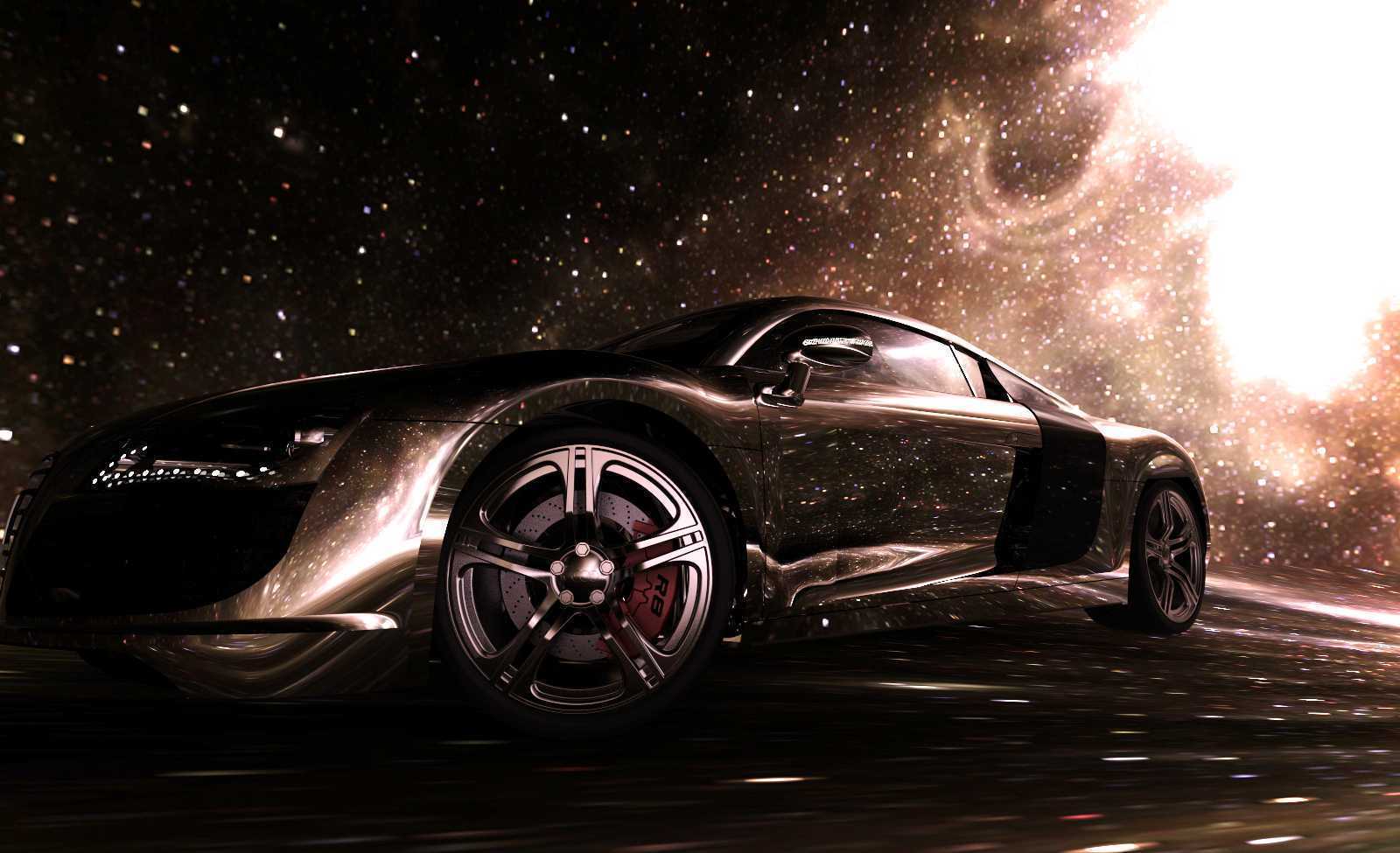

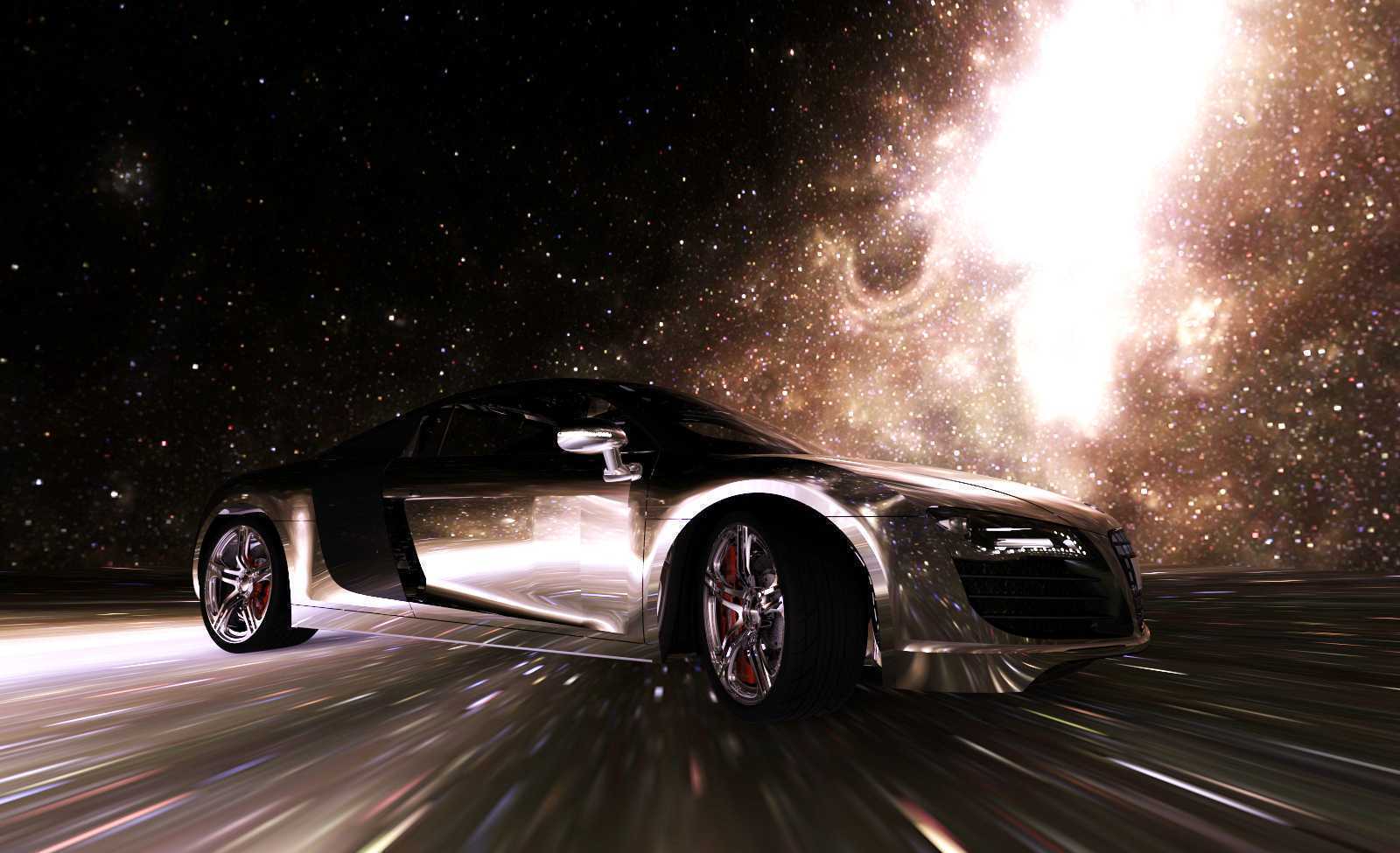

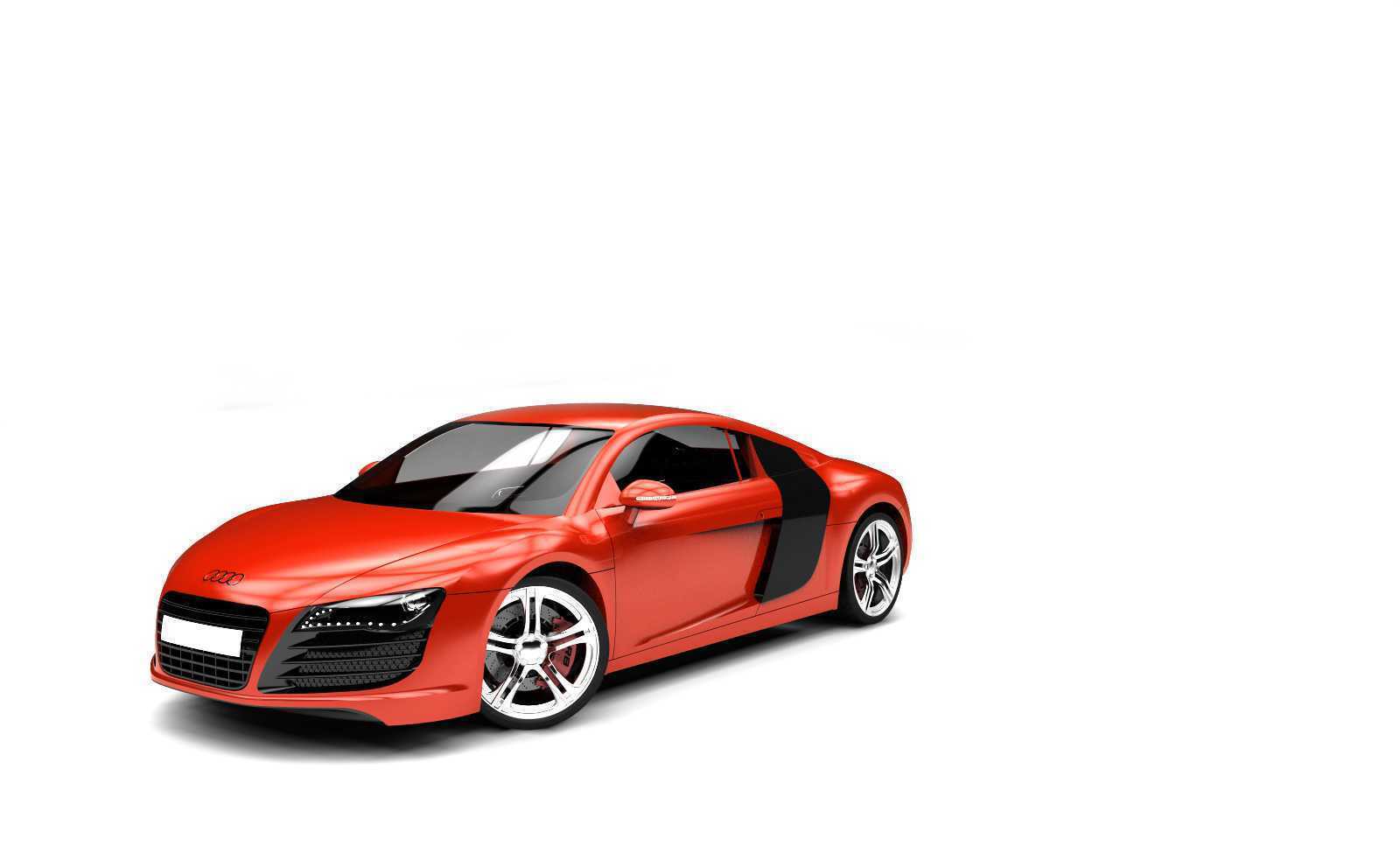

奥迪R8跑车外观造型三维数模

　　该模型还原了双门双座中置引擎跑车的整车外观结构，建模阶段优先梳理了量产跑车的空气动力学设计逻辑，车身曲面全部采用G2连续过渡构建，能够直接对接后续的油泥模型铣削、外观评审以及渲染出图环节。从实际应用场景来看，这类高精度外观数模可用于高校交通工具设计专业的曲面建模教学案例，也能作为汽车改装厂商设计外观包覆件、定制空气动力学套件的基准参考，还可用于影视、游戏领域的载具资产制作，省去从零开始搭建基础曲面的大量工时。

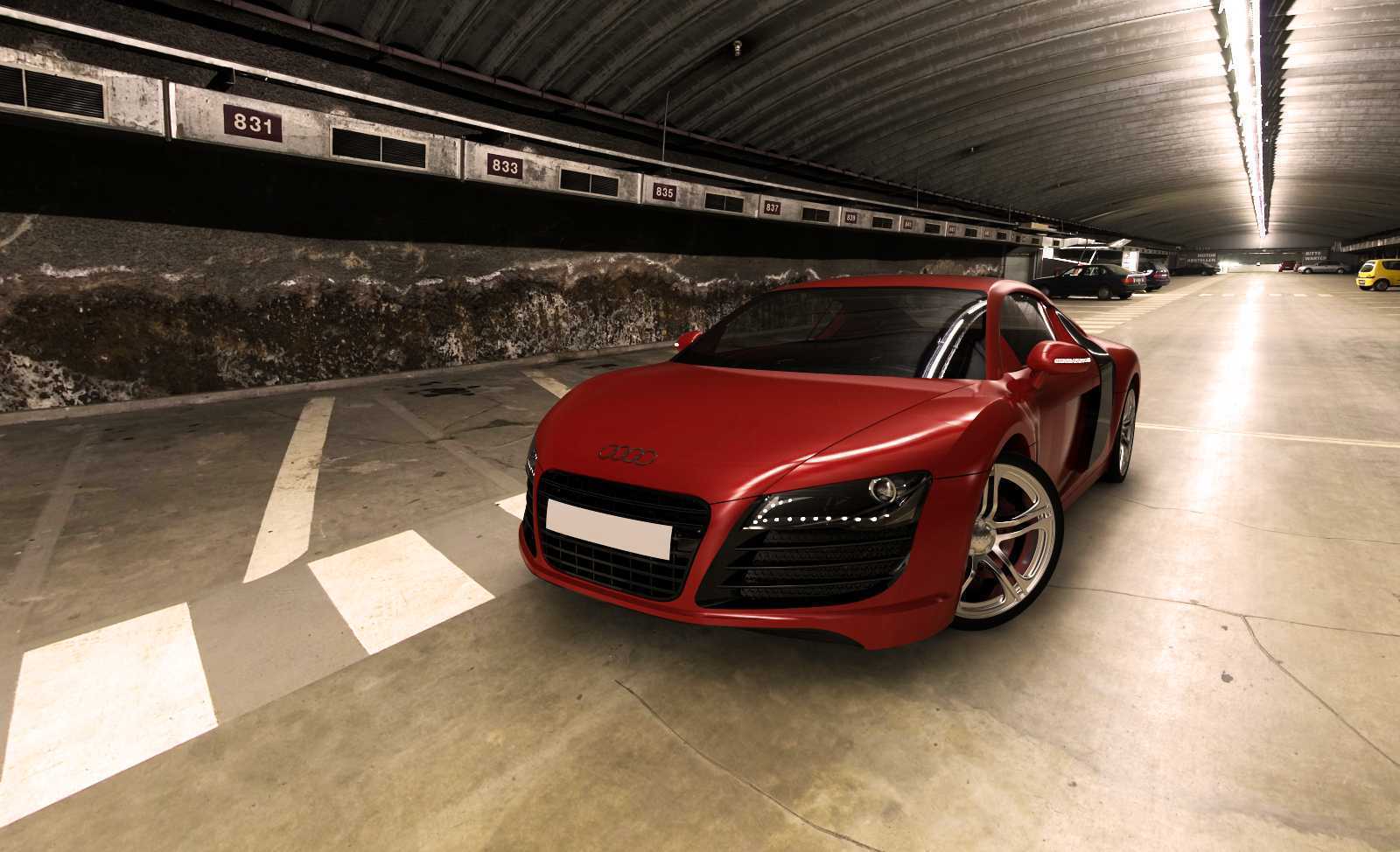

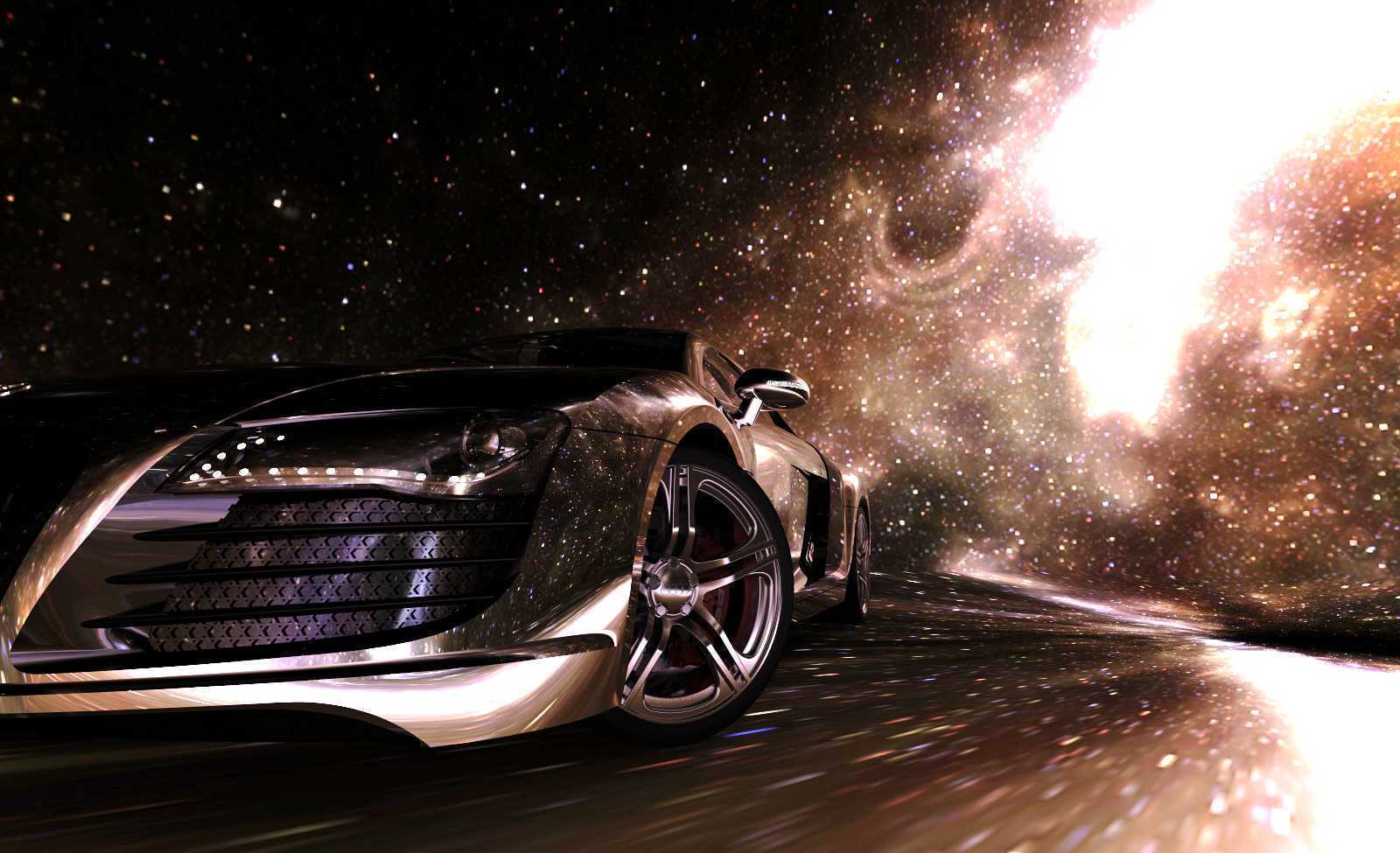

　　模型构建过程中，首先对齐了实车的外轮廓安装边界：整车总长控制在4420mm区间，总宽1940mm，总高1240mm，轴距2650mm，轮距参数前后分别为1630mm、1590mm，所有外凸件的边界都预留了实车装配所需的公差间隙，比如侧裙与车门下沿的缝隙、前保险杠与翼子板的拼接面、后扩散器与车尾的衔接位置，都按照量产车的装配标准做了偏移处理，不会出现曲面干涉的问题。前脸部分还原了标志性的梯形单幅格栅结构，两侧LED大灯组的灯腔内部做了分层曲面处理，下方进气道的导流曲面直接连通前轮拱后方的导风槽，对应实车给刹车系统散热、梳理前轮乱流的功能设计，建模时特意保留了进气道内部的曲面转折，没有做简化封死处理，方便后续做流体仿真时直接提取流道面。

　　车身侧面的曲面是建模的核心难点，从翼子板后方延伸至车尾的肩线采用了渐消面处理，腰线位置的曲面曲率从A柱下方开始逐步收紧，衔接车门后方的大尺寸侧进气口——这个进气口对应实车给中置引擎、后置散热器送风的功能，模型里还原了进气口内部的导流隔板曲面，能够清晰看到气流从侧方进入后导向散热单元的路径。车门部分的曲面贴合无框车门的结构特征，门把手做了隐藏式的曲面齐平处理，侧窗的曲率按照实车的夹胶玻璃安装弧度做了偏移，预留了玻璃升降的活动空间。轮拱部分的外扩曲面完全匹配大尺寸运动轮毂的安装边界，轮毂采用多辐式运动造型，刹车卡钳、刹车盘的结构也做了等比例还原，轮拱与轮胎之间的间隙按照实车的运动悬架高度设置，预留了减震器上下跳动的行程空间，不会出现悬架压缩时轮胎蹭轮拱的结构问题。

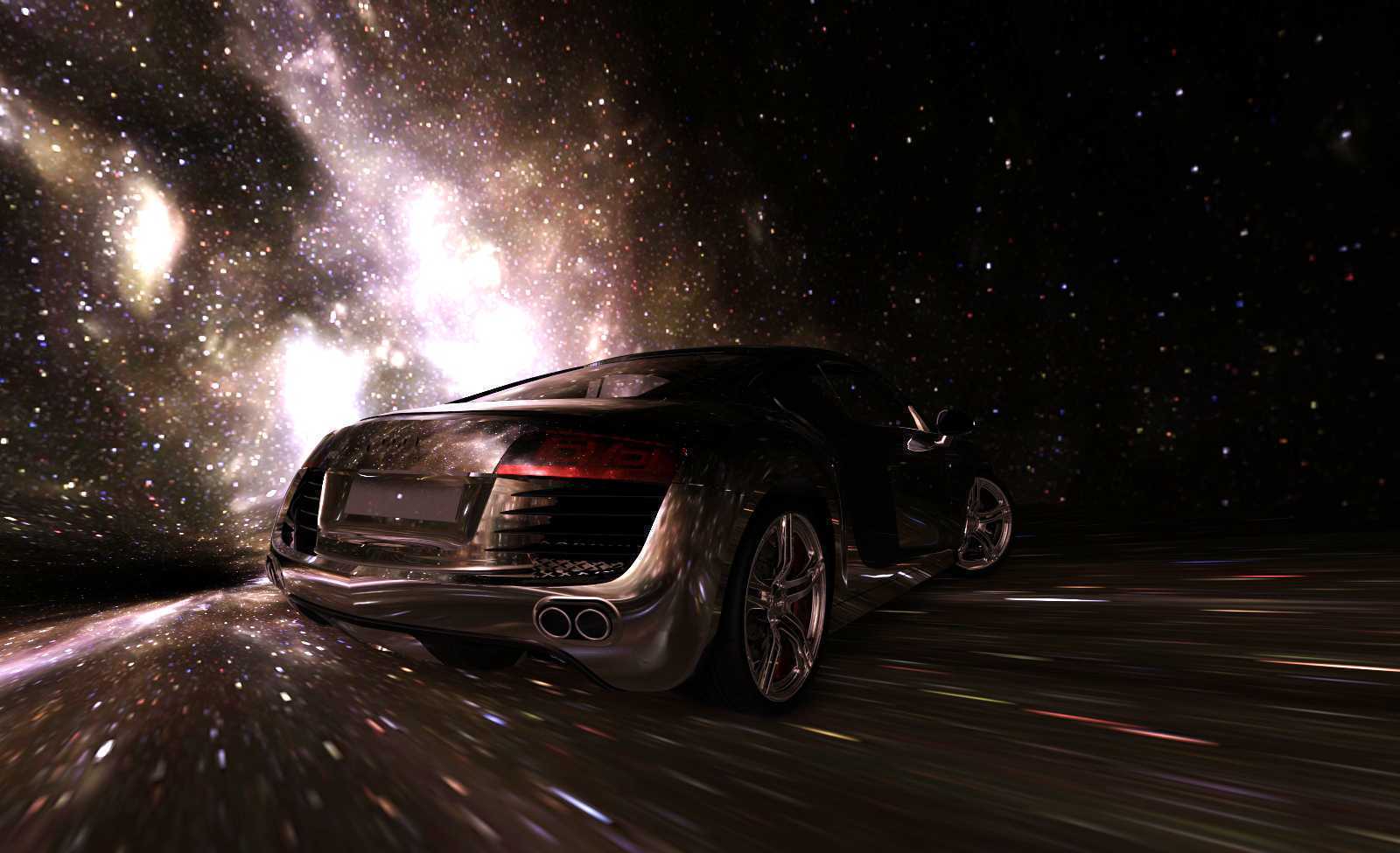

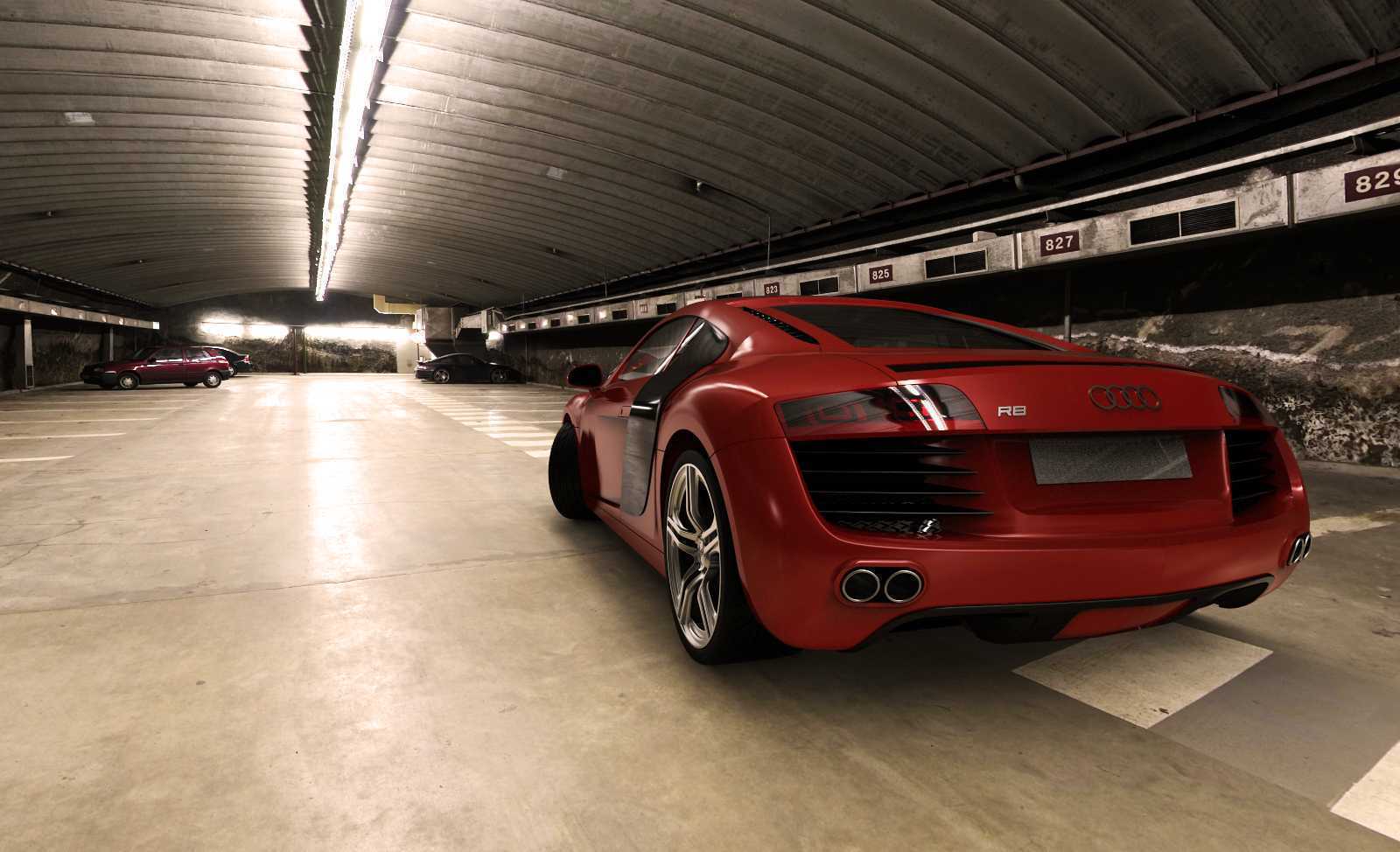

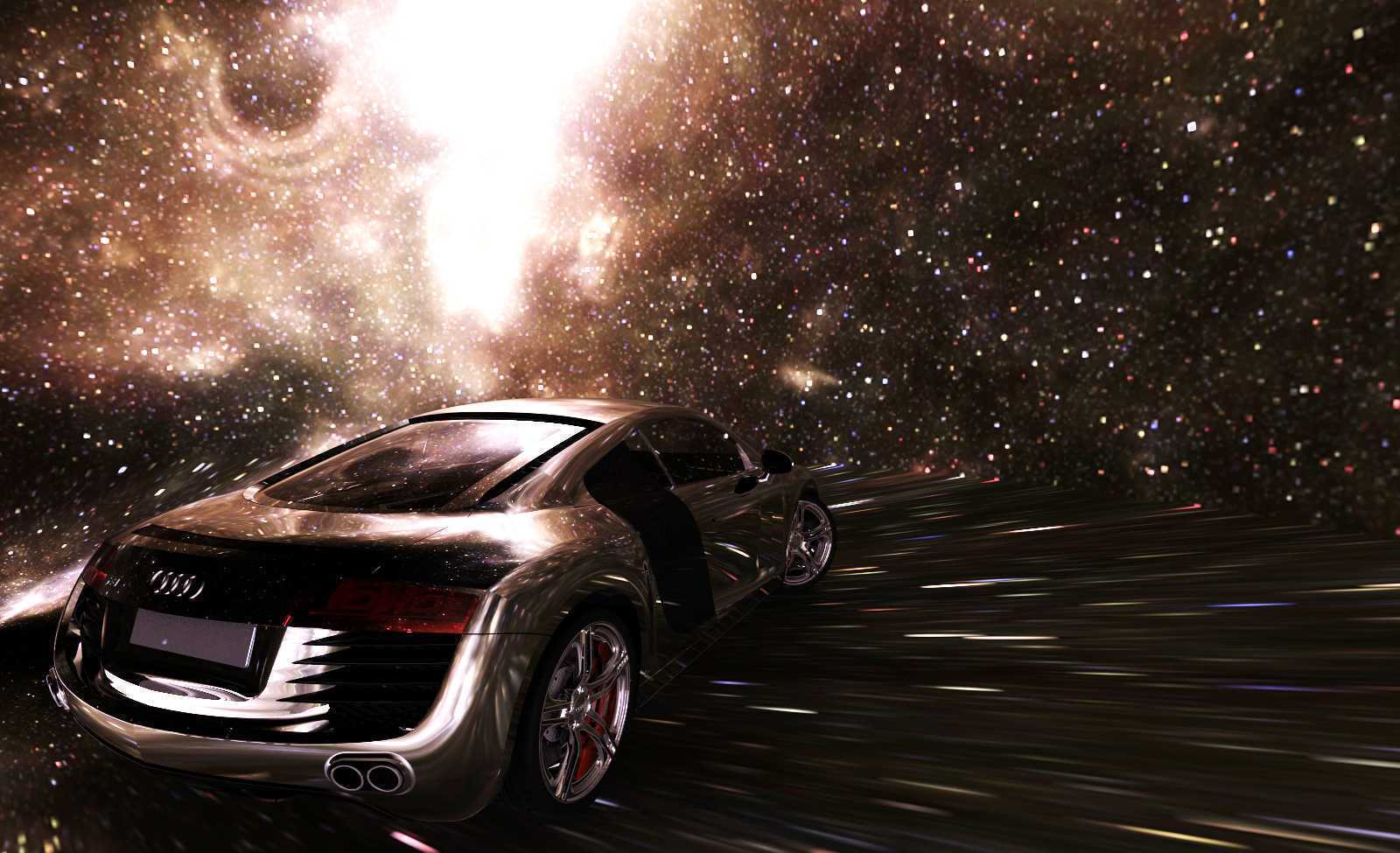

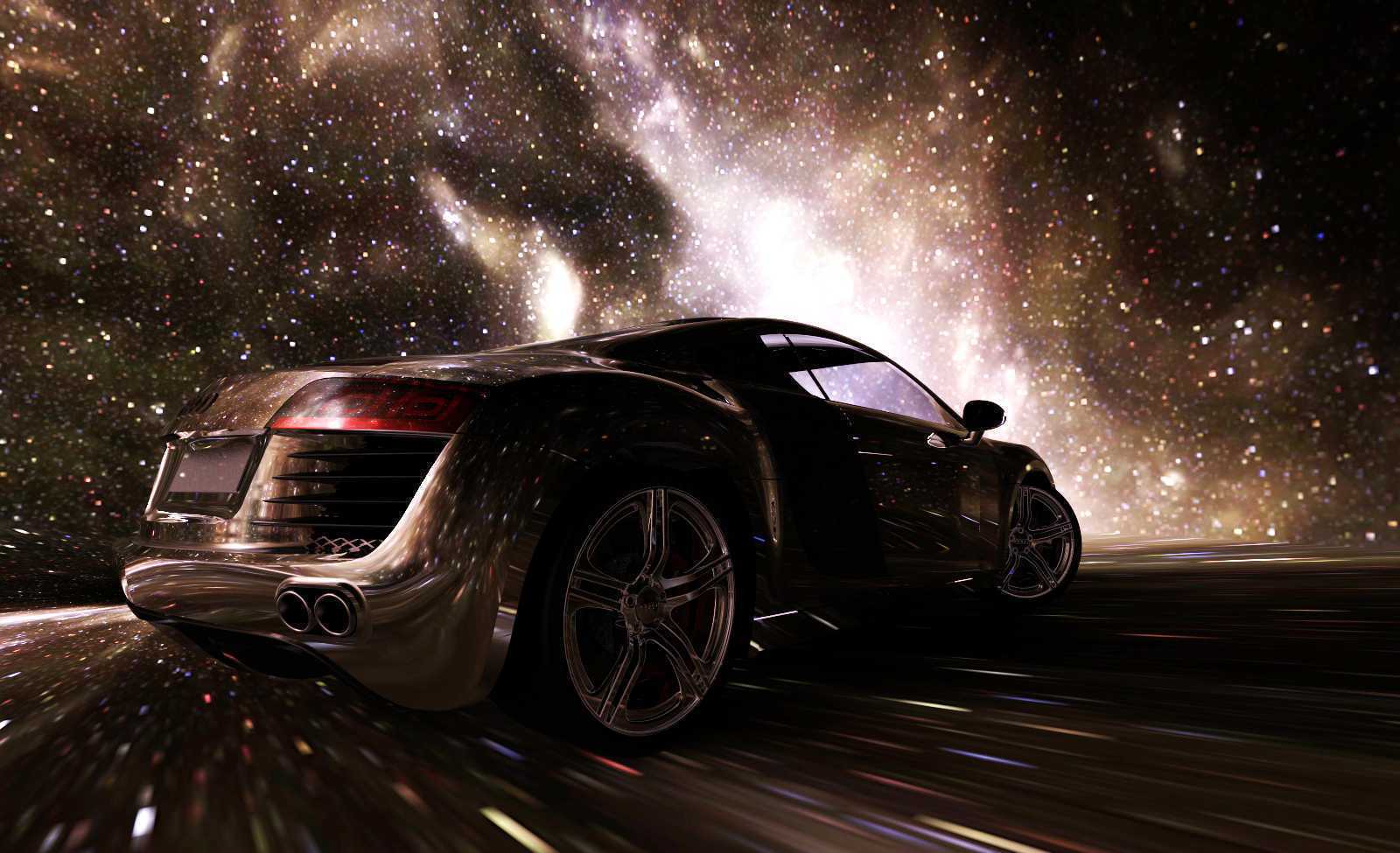

　　车尾部分还原了主动式尾翼的安装基座曲面，后保险杠下方的扩散器做了多层导流鳍片结构，对应实车梳理车底气流、增加高速下压力的功能，尾灯组的曲面与车尾肩线自然衔接，排气尾喉的位置、尺寸都对齐了实车的布局，后舱盖的透明引擎盖曲面做了厚度处理，能够看到下方中置引擎舱的大致轮廓边界。整个模型的曲面拆分完全按照实车的冲压件分件逻辑构建，前保险杠、翼子板、车门、侧裙、后保险杠、引擎盖、尾箱盖等覆盖件都做了独立的曲面分层，后续如果需要做结构拆分、改款设计，可以直接在对应分件的曲面上修改，不需要重新搭建整体曲面。

　　从设计思路上来说，建模时没有一味追求曲面的光滑度而忽略工程实际，所有曲面的拔模角度都按照汽车外覆盖件的冲压要求做了校验，比如侧围外板的拔模角度控制在3度以上，避免冲压脱模时出现卡滞问题；所有外露的棱线都做了R角处理，R角大小匹配量产车的外覆盖件冲压圆角标准，不会出现锐边风险。模型的坐标系对齐了汽车设计的常规基准：X轴沿车身长度方向指向车头，Y轴沿宽度方向指向驾驶员侧，Z轴垂直向上指向车顶，基准面设置在车身前后轴中点的地面位置，方便后续对接整车总装、底盘匹配的相关数模，不需要重新调整坐标系。对于从事汽车外观设计、改装件开发的从业者来说，这个模型可以直接作为曲面建模的参考范本，也能通过拆解模型的曲面构建逻辑，理解量产跑车在空气动力学、冲压工艺、装配边界之间的平衡思路，避免做概念设计时出现脱离工程实际的曲面结构。
