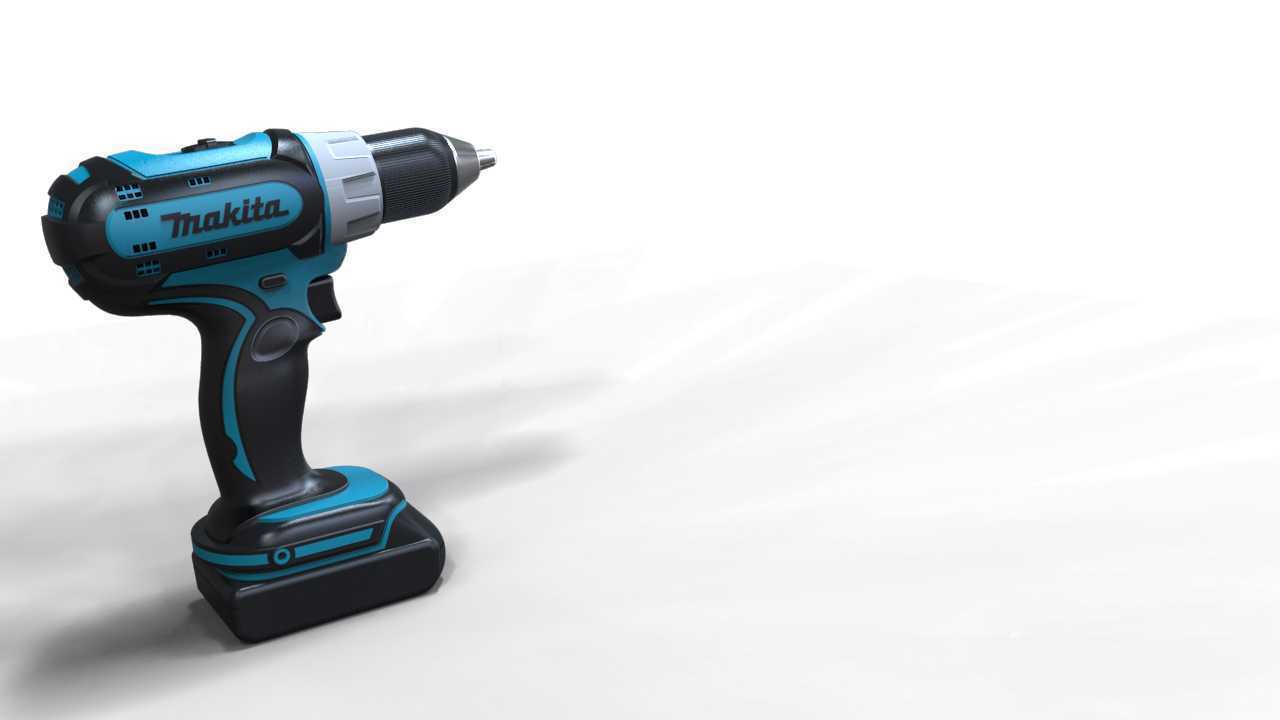

牧田款充电式手持电钻结构设计

　　这款充电式手持电钻的三维结构设计，首先围绕家装维修、小型构件加工、户外无电源作业等高频使用场景展开，日常家具组装时的木材钻孔、墙面膨胀螺丝安装、金属薄板扩孔、家电维修拆机拧固等工况都在设计考量范围内，区别于插电式电钻的线缆束缚，锂电供电的结构完全适配移动作业需求，不用受作业场地电源布设的限制，爬高作业、户外管线安装时不会有线缆牵绊的安全隐患。从功能特性来看，整机采用枪式握持结构，握持区域做了贴合手掌弧度的曲面设计，表面的防滑纹理对应长时间握持的受力点，减少持续作业时的手部疲劳，机身重心控制在握持区域正上方，单手握持时不会出现机头下坠的情况，高空单手作业时操控稳定性更好。钻夹头采用自锁式结构，更换不同规格的批头、

　　钻头时不需要额外辅助工具，直接旋转夹头即可完成装夹，夹头的夹持范围覆盖常规家装、维修场景用到的1-10mm直径刀具，能适配麻花钻、木工钻、批头、开孔器等多种作业头，切换拧螺丝、钻孔、扩孔等不同作业模式时，只需要调整机身顶部的扭矩调节环，不同档位对应不同输出扭矩，拧小规格螺丝时用低扭矩档位避免螺丝滑牙、工件被打穿，钻硬质材料时切换到高扭矩档位保证足够的切削动力，正反转切换拨杆设置在握持区域的食指可及位置，作业过程中不用松手就能切换旋转方向，退螺丝、卡钻时反转退出都很方便。设计过程中首先做了内部元器件的排布优化，锂电池包设置在手柄底部，一方面降低整机重心提升握持稳定性，另一方面快拆式的电池包结构支持用户快速更换备用电池，

　　满足长时间连续作业的需求，电池包和手柄的连接卡扣做了防松脱结构，作业过程中出现磕碰、震动时不会出现电池断电的情况。电机放置在机身头部的壳体内，和钻夹头之间通过减速齿轮组传递动力，齿轮组的传动比经过反复调校，兼顾空载转速和输出扭矩，既保证钻孔时的切削效率，也不会因为转速过高导致钻头烧损。机身外壳采用分体式卡扣加螺丝紧固的结构，后期维护拆解时不需要破坏壳体结构，内部的走线全部做了卡槽固定，避免震动导致线缆磨损短路，触发开关设置在手柄内侧的握持位置，按压力度和输出功率线性对应，轻按开关时低速转动，方便钻孔时精准定位，按到底时达到额定转速，保证钻孔作业效率，开关上方还设置了转速锁定按钮，长时间连续钻孔时可以锁定转速，

　　不用一直按住开关减少手部负荷。外形尺寸方面，整机长度控制在200mm左右，机头高度控制在180mm以内，手柄的握持周长适配成年男性手掌的常规握持尺寸，狭窄空间作业时，比如橱柜内部、设备缝隙里的螺丝拆装，小尺寸的机身可以顺利伸入作业，不会因为体积过大被空间限制。电池包的外形和手柄底部做了平滑过渡，放置在平面上时可以直立摆放，临时停机时不用特意找位置平放，减少设备滚落的风险。壳体的拼接缝隙全部做了错位止口设计，日常作业时的灰尘、少量溅水不会直接渗入机身内部，提升复杂工况下的使用寿命，机身侧面的品牌标识区域做了内凹设计，长期使用摩擦也不会出现标识磨损脱落的情况。散热孔设置在电机对应的壳体两侧，进风出风的风道顺着电机排布方向，作业时气流可以直接带走电机工作产生的热量，长时间连续作业也不会出现电机过热停机的问题。扭矩调节环的刻度做了凸起标识，戴劳保手套作业时也能通过触感快速调整到需要的档位，不用摘下手套目视确认，提升作业效率。
