剖分式滑动轴承座机械结构设计

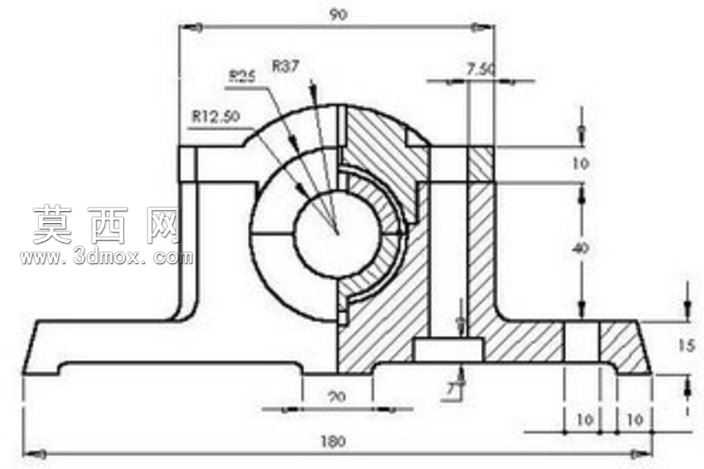

本剖分式轴承座采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循机械设计规范，先以二维工程图标注的尺寸为基准绘制底座、轴承座本体、上盖的截面轮廓，通过拉伸、切除、倒角、圆角等基础特征完成各零件的实体构建，再按照装配约束关系将各部件组合为完整装配体，保证各配合面的同轴度、平行度符合安装使用要求。建模阶段重点还原了轴承座的剖分结构，上下座体的结合面经过精准的平面度约束，确保装配后轴承安装孔的圆度误差控制在合理范围内，同时对安装螺栓孔、定位销孔的位置尺寸做了参数化关联，方便后续根据不同轴承规格调整对应参数。材质配置上，针对轴承座的使用工况，为底座及座体赋予了灰铸铁材质，模拟铸铁件的哑光金属质感，对剖分面、轴承安装内孔等加工面赋予了精车后的金属光泽材质，清晰区分铸造面与加工面的视觉差异，渲染阶段采用柔和的工业环境光，多角度呈现结构细节，既可以清晰展示内部轴承安装腔的结构，也能直观呈现底座安装孔、加强筋的布局。结构设计上，底座采用平直安装面搭配两侧安装耳的结构，保证安装后的稳定性，座体外侧设置了圆弧过渡的加强筋，在不增加整体重量的前提下提升结构刚性，避免受载后出现变形，轴承安装腔的内径尺寸、圆角参数都经过校核，适配对应规格的滑动轴承，同时预留了润滑脂加注的通道空间，满足日常维护需求。整体设计思路围绕易装配、易维护、高刚性的需求展开，剖分式结构无需拆卸轴端即可完成轴承的更换与维护，大幅降低设备检修的工作量，各尺寸参数均符合通用机械零部件的设计标准，可直接用于教学演示、工装设计参考以及非标设备的选型参考。
