菱形法兰式带座轴承支撑座结构设计

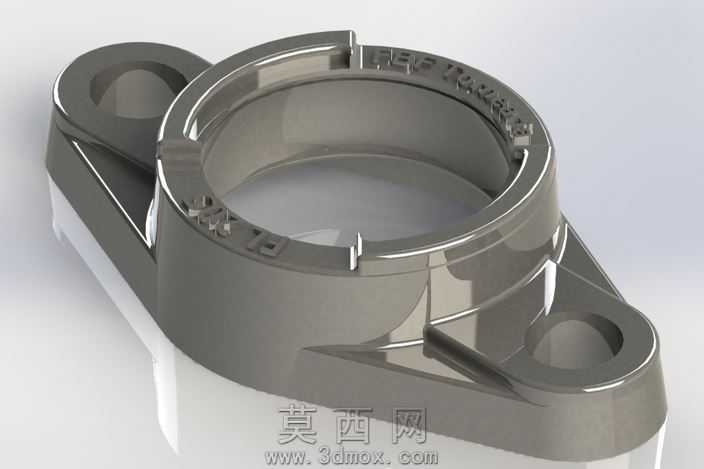

本作品为菱形法兰式带座轴承支撑座的三维参数化建模成果，建模阶段采用自底向上的设计逻辑，先完成核心轴承安装腔的特征构建：首先绘制基准截面草图，精准约束轴承内孔的同轴度公差、腔体内壁的轴向定位台阶尺寸，通过旋转凸台命令生成主体环形基座，保证轴承安装位的圆度与轴向尺寸精度。随后构建两侧菱形法兰安装翼，以基座中心轴线为基准对称绘制安装耳轮廓，拉伸生成带沉头孔的安装结构，沉头孔深度与孔径参数匹配常用内六角安装螺栓规格，同时在法兰翼与环形基座的衔接处添加渐变式加强筋结构，通过放样命令实现筋位与基座、法兰面的平滑过渡，既避免应力集中问题，也提升整体结构的抗载荷能力。建模过程中对所有安装面、配合面添加几何约束，保证两个安装孔的中心连线与轴承孔轴线的平行度、安装面与轴承孔端面的垂直度符合机械设计通用公差要求。材质渲染阶段，主体赋予哑光铸钢材质，调整金属粗糙度参数模拟铸件表面的细微磨砂质感，对轴承腔内壁、安装孔内壁等加工面单独赋予高光金属材质，区分加工面与非加工面的视觉差异，添加环境反射贴图增强金属材质的真实光影表现，渲染时采用三点布光方案，主光突出结构轮廓与加强筋的立体形态，辅光弱化暗部死黑区域，补光勾勒法兰边缘的高光细节，完整呈现零件的结构层次。设计思路上，该支撑座采用菱形法兰布局相比圆形法兰占用安装空间更小，两个安装孔的布局适配狭小安装场景的固定需求，轴承腔的轴向定位台阶可实现轴承的快速轴向定位，无需额外调整轴向间隙，整体结构兼顾安装便捷性与结构刚性，可直接应用于轻载传动系统的转轴支撑场景，建模过程保留全参数化特征，可根据不同轴承规格快速调整内孔尺寸、法兰安装孔距等参数，具备良好的设计复用性。
